卧式双缸斯特林动力装置结构设计

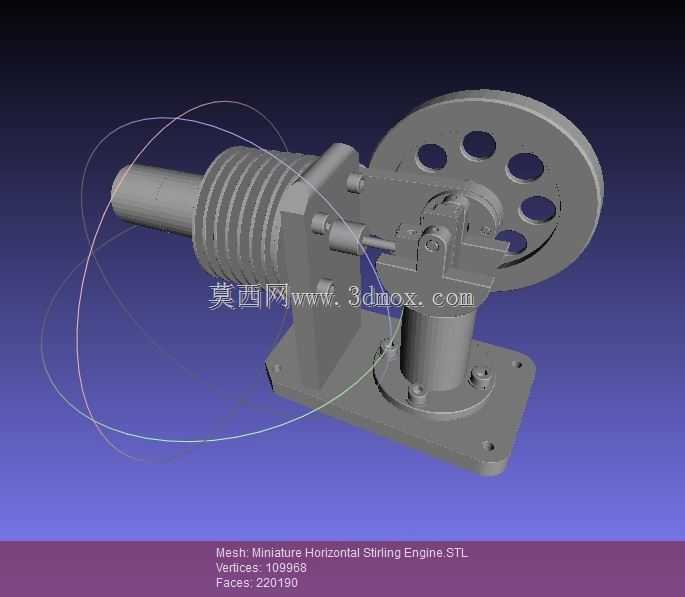

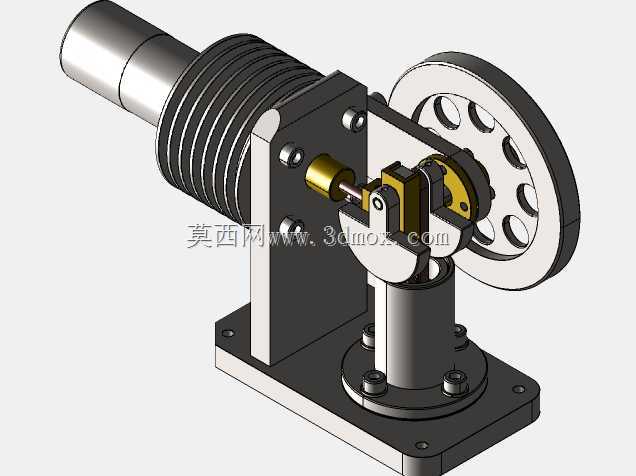

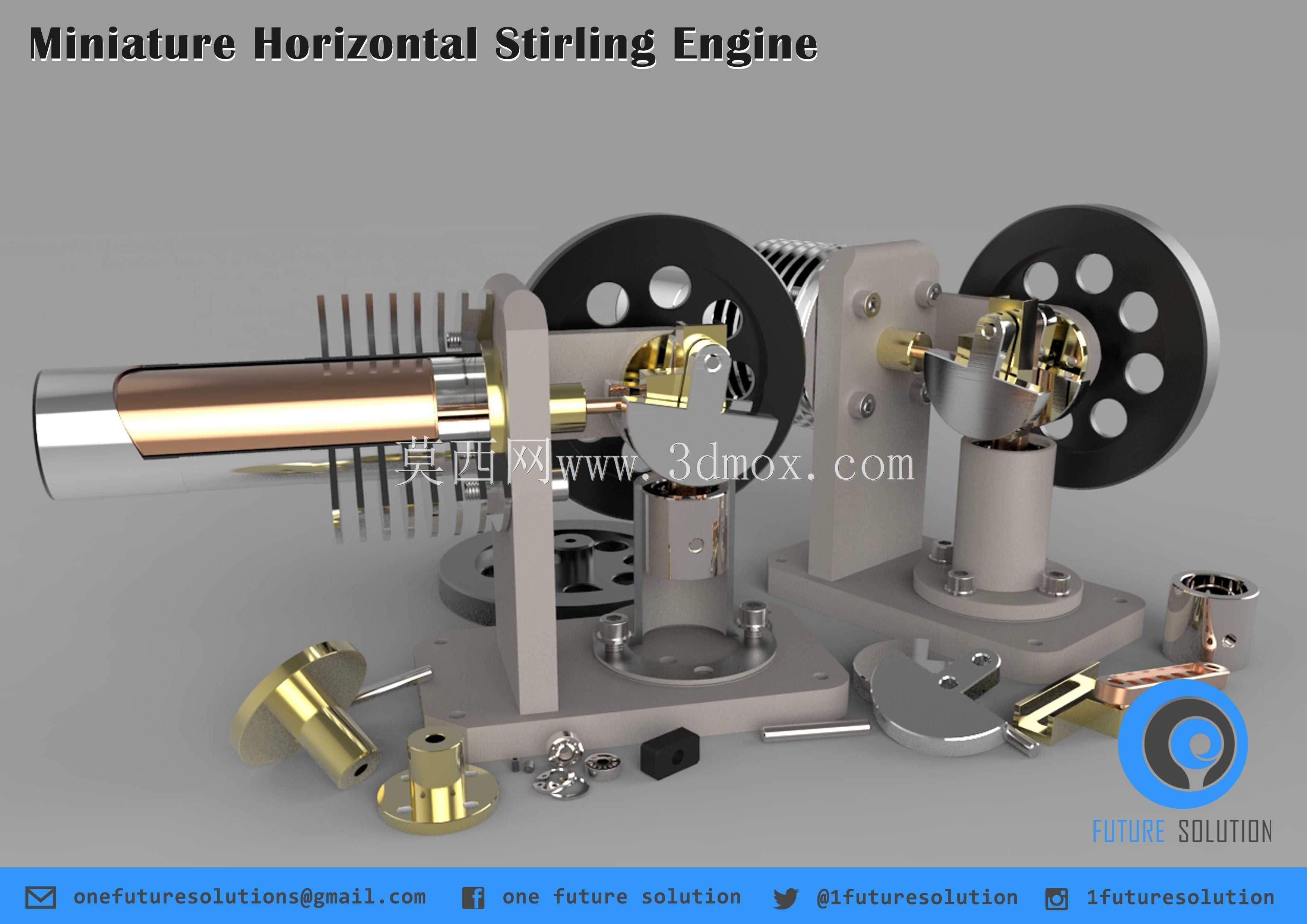

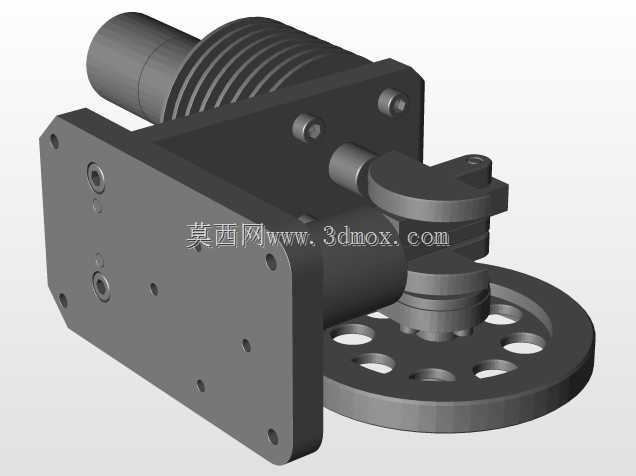

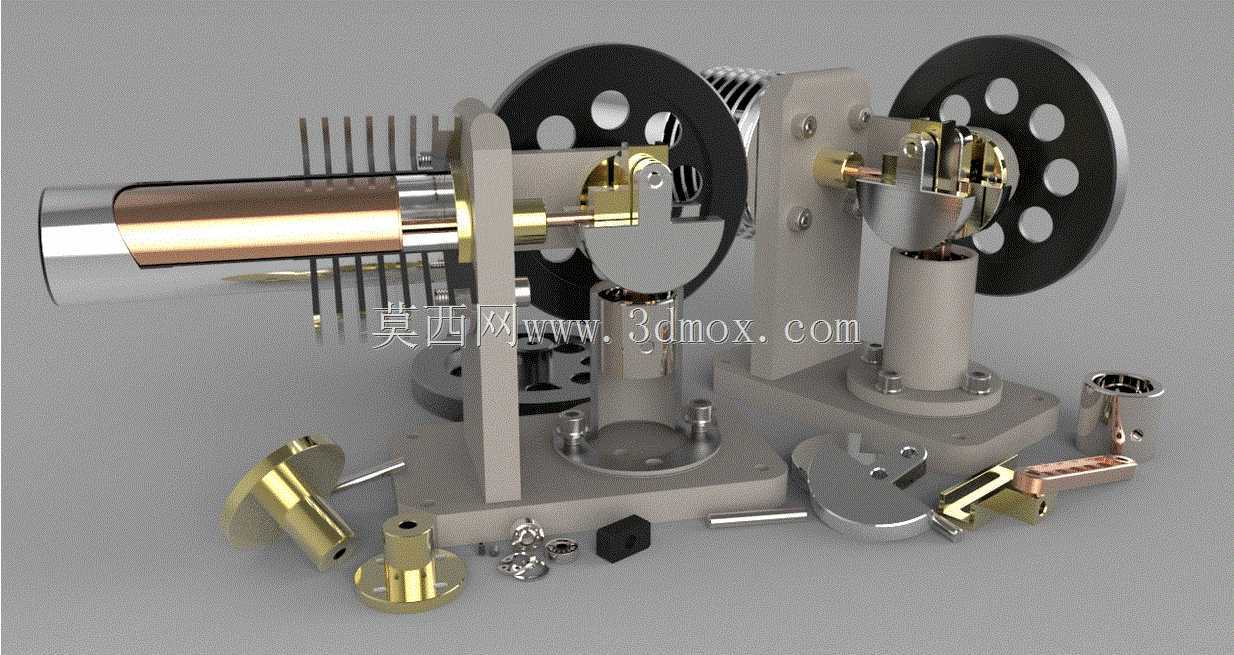

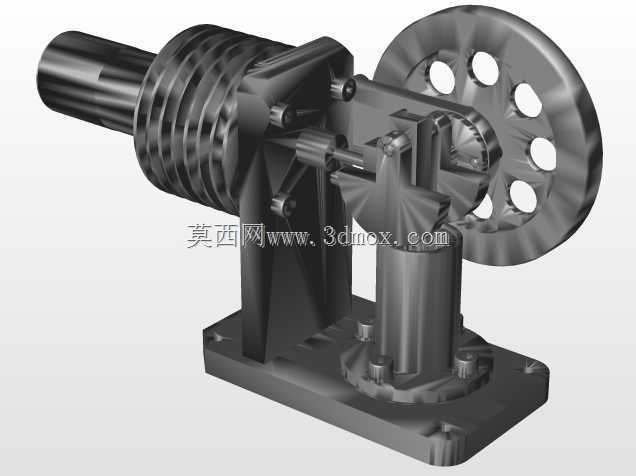

这款卧式斯特林动力装置，属于外燃式热力转换机械，核心应用场景覆盖教学实验演示、小型低温余热回收利用、科普展品制作以及低功率辅助动力供给领域，相较于传统内燃机，它无需燃料在缸内爆燃做功，依靠外部热源对工质加热形成的温差即可实现动力输出，对热源适配性极强，太阳能、工业废热、生物质燃烧热都可作为其驱动热源，运行过程无爆震、排气噪音极低，结构可靠性高，维护成本远低于同功率等级的内燃动力设备。从功能特性来看，该装置采用对称卧式双缸布局，动力输出轴居中布置，两侧动力缸与置换缸沿轴系对称分布，运行时两侧活塞相位差精准匹配热力循环时序，动力输出平顺性远优于单缸斯特林装置，可有效降低飞轮配重需求，减小整机运行振动。整机的散热鳍片集成在热缸外侧，可通过自然对流完成冷端散热，无需额外配置强制冷却管路，简化了附属结构；动力输出端采用带孔辐条式飞轮，既可以储存运转动能保证循环连续性，也可通过带轮、联轴器外接负载，实现动力对外输出。设计思路上，整机采用模块化分体式基座设计，两个缸体组件分别独立固定在水平安装底座上，缸体与底座之间通过定位销与紧固螺栓连接，既保证了装配时的同轴度精度，也便于后期拆解维护、调整活塞配合间隙；核心运动副采用黄铜与不锈钢配对材质，降低运动摩擦损耗的同时提升耐磨性能，所有紧固件均采用标准件，降低加工与替换成本。外形与安装边界方面，整机采用卧式低重心布局，底座为平整矩形安装面，可直接固定在水平实验台或设备支架上，横向延伸的缸体不会占用过多垂直安装空间，热端远离安装基座，避免高温传导影响固定结构稳定性，整机外露运动部件均预留了安全操作间隙，可直接用于教学场景的动态原理演示，无需额外加装防护外罩即可清晰展示整个热力循环的运动过程，帮助学习者直观理解外燃机的能量转换逻辑。
