手摇式齿轮传动绞盘结构设计

这款手摇式齿轮传动绞盘主要应用于小型起重作业、轻型货物牵引、户外设备固定、小型船舶锚泊、工地轻型物料移位等场景，尤其适配无电力供应的野外作业、狭小空间内的轻载牵引需求，可通过手动输入动力完成重物的收放与牵引作业，相比电动绞盘具备结构简单、无需外接电源、维护成本低、操作门槛低的优势，在轻型起重牵引领域具备极高的实用价值。

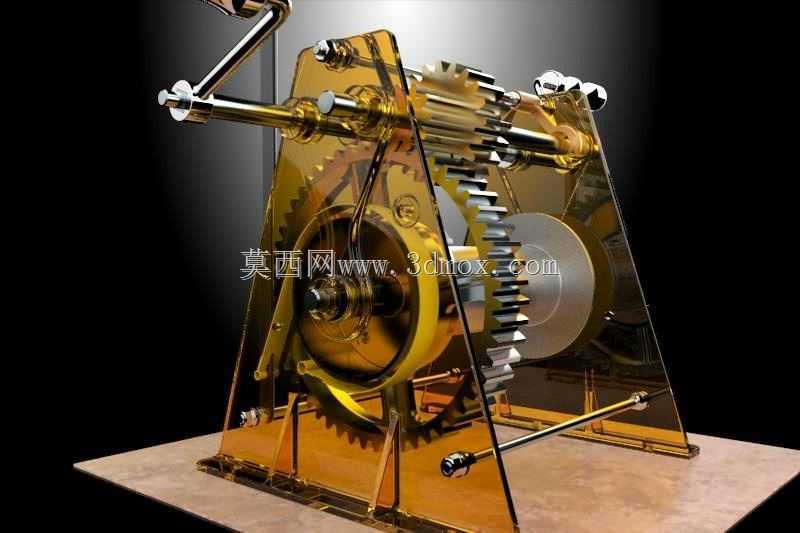

从实际用途来看，该绞盘可通过摇臂输入扭矩，经内部多级齿轮传动机构放大输出扭矩，最终带动卷筒转动缠绕缆绳，实现重物的牵引或起吊，传动过程中搭配的止逆棘爪结构可防止载荷倒转，避免作业过程中重物下坠引发安全风险，透明护板的设计既可以直观观察内部齿轮啮合状态，也能避免异物卷入传动机构造成卡滞，同时防止操作人员误触运动部件引发安全事故。

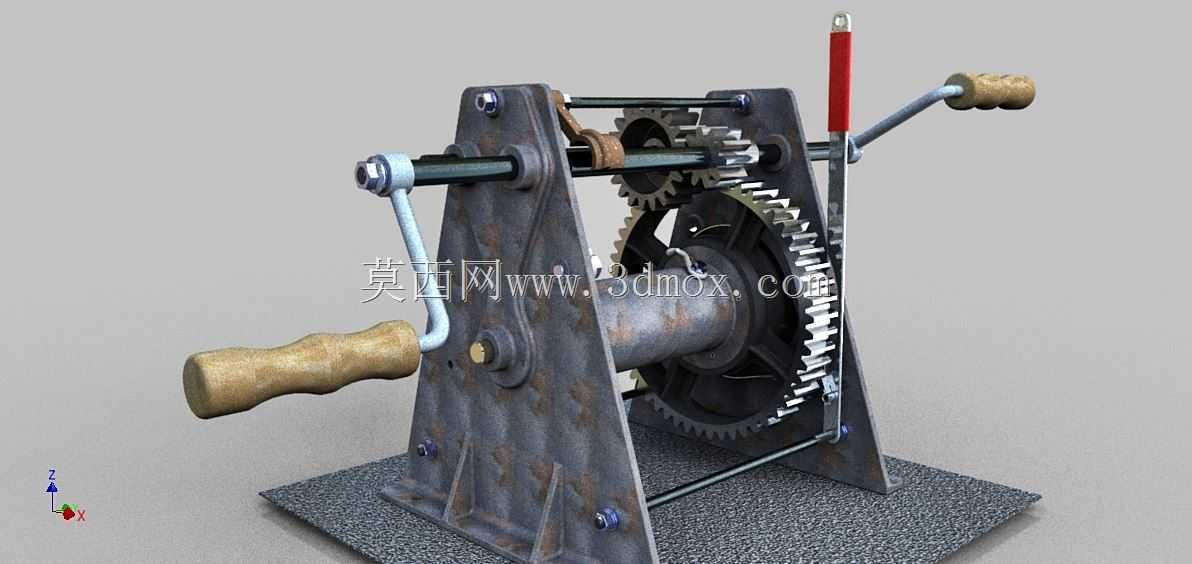

产品功能特性上，该绞盘采用多级渐开线圆柱齿轮传动布局，传动效率高、运行平稳，齿轮啮合间隙经过合理设计，既保证传动过程无明显卡滞，也避免间隙过大造成的回程空程过大问题；侧置的摇臂采用可拆卸设计，非作业状态下可拆下收纳，减少设备整体占用空间；两侧的立式安装支架采用三角加强结构，可保证设备承受额定载荷时支架形变量控制在合理范围内，避免支架变形引发齿轮啮合错位。

设计思路层面，该绞盘围绕手动输入动力的扭矩放大需求展开，首先根据额定牵引载荷匹配各级齿轮的传动比，保证手动输入较小的力即可输出足够的牵引扭矩，同时控制摇臂的转动阻力在普通人可轻松操作的范围内；传动机构布局上采用平行轴齿轮排布，尽可能压缩设备整体厚度，减少安装所需的空间；卷筒部分设计有缆绳限位挡板，避免缆绳收放过程中从卷筒侧边脱出；棘爪止逆机构布置在末级齿轮侧，可在停止摇臂转动时立刻锁止传动链，保证载荷悬停时的安全性。

外形尺寸与安装边界方面，该绞盘整体采用立式布局，整体宽度适配常规安装基座的尺寸，安装支架底部预留有标准安装孔位，可直接通过螺栓固定在钢制基座、木质平台或者设备机架上，安装时需保证卷筒轴线与缆绳出线方向垂直，避免缆绳收放过程中出现偏磨；设备整体高度适配手动操作的舒适高度，摇臂转动半径经过合理设计，操作时不会与安装面或者周边部件产生干涉，两侧支架的间距略大于卷筒长度，预留出足够的缆绳排布空间，保证缆绳可均匀缠绕在卷筒表面。
