小型台式精密卧式车床结构设计

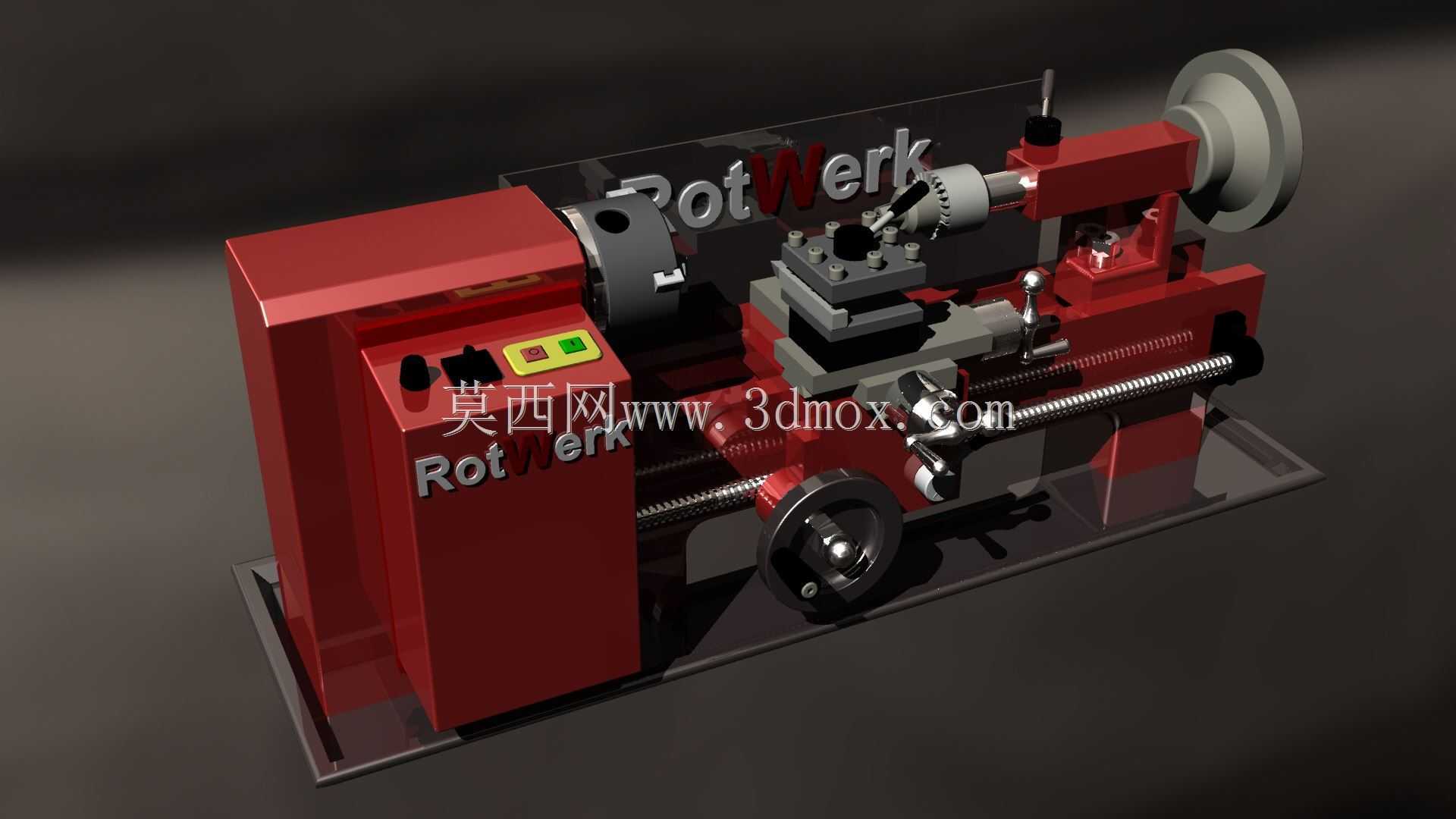

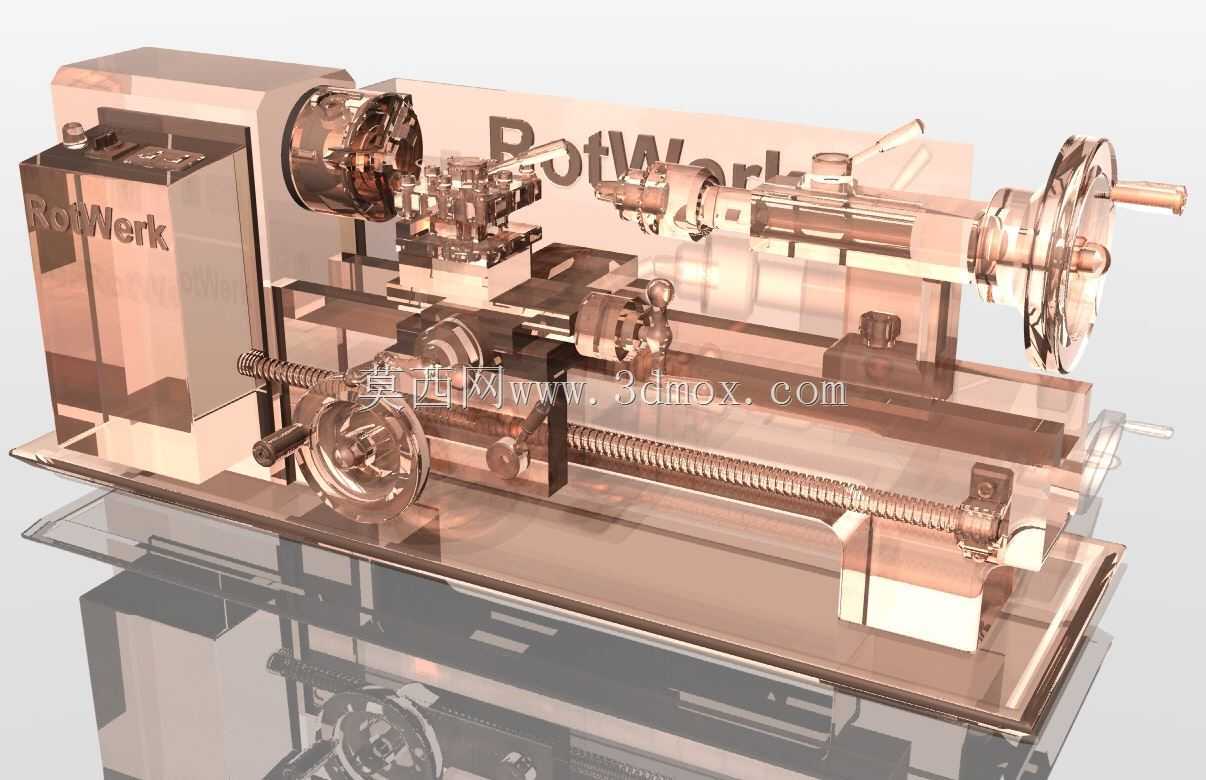

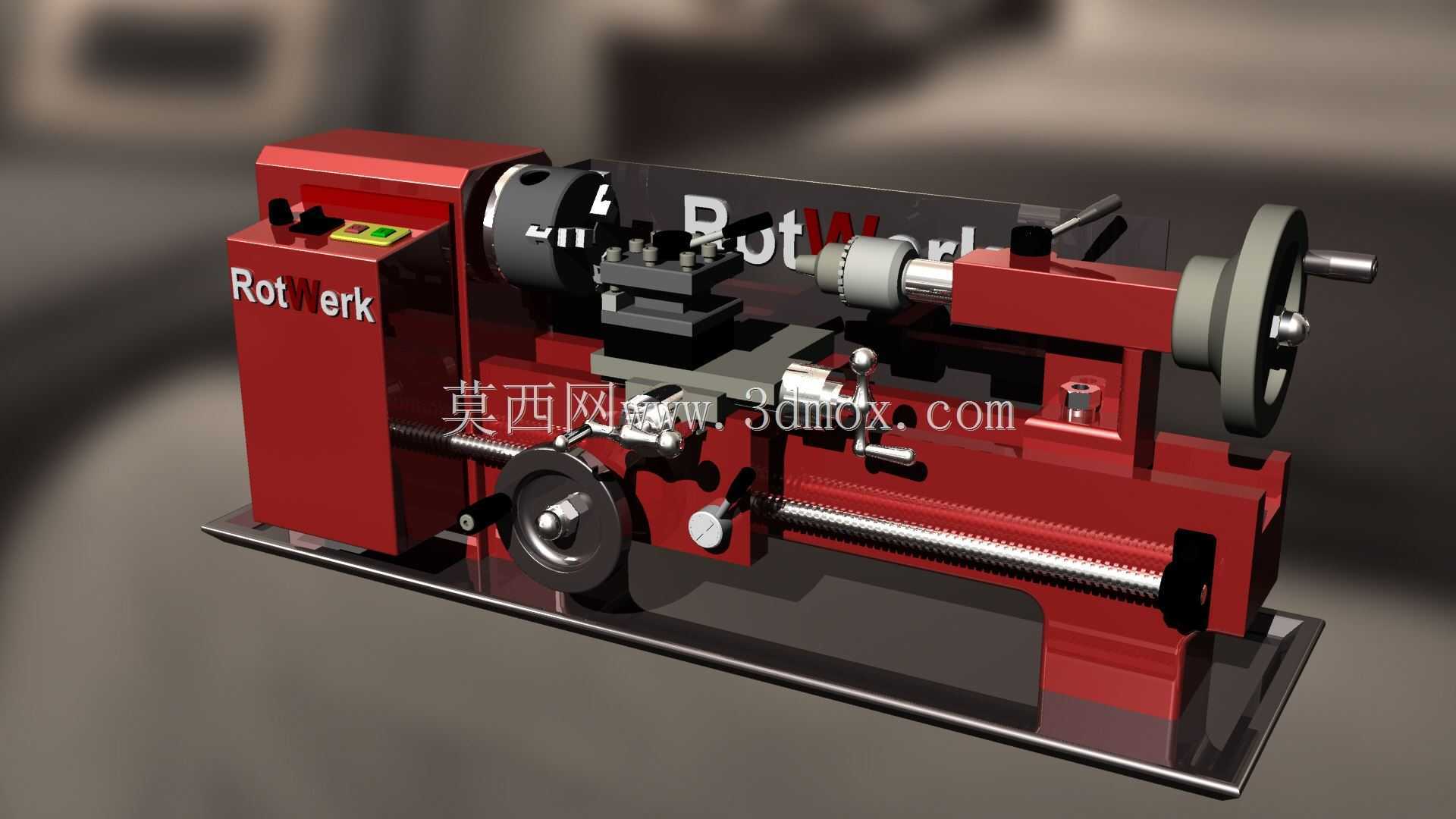

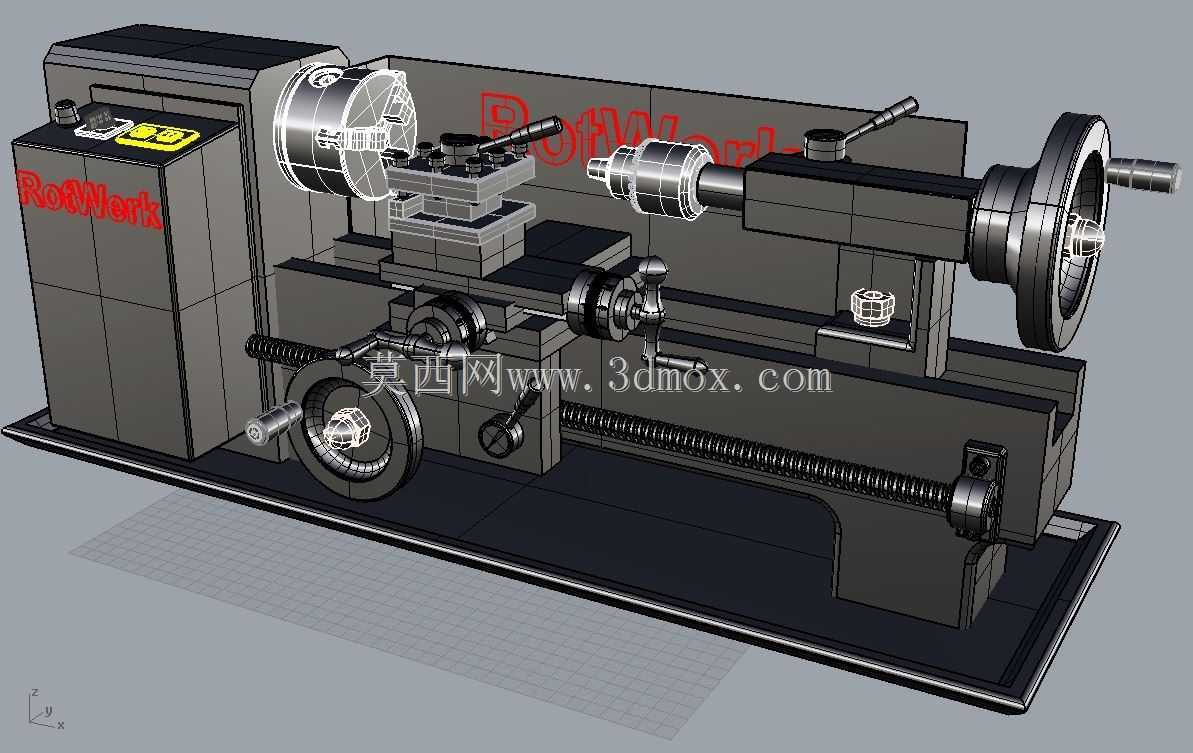

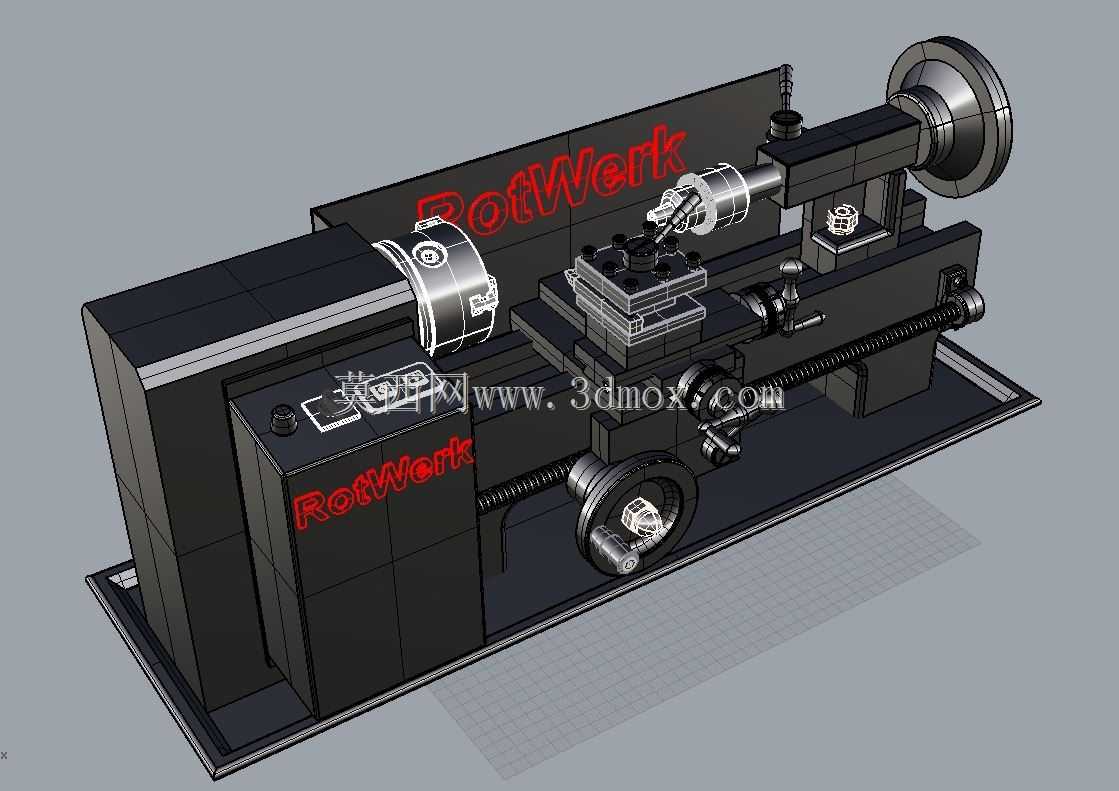

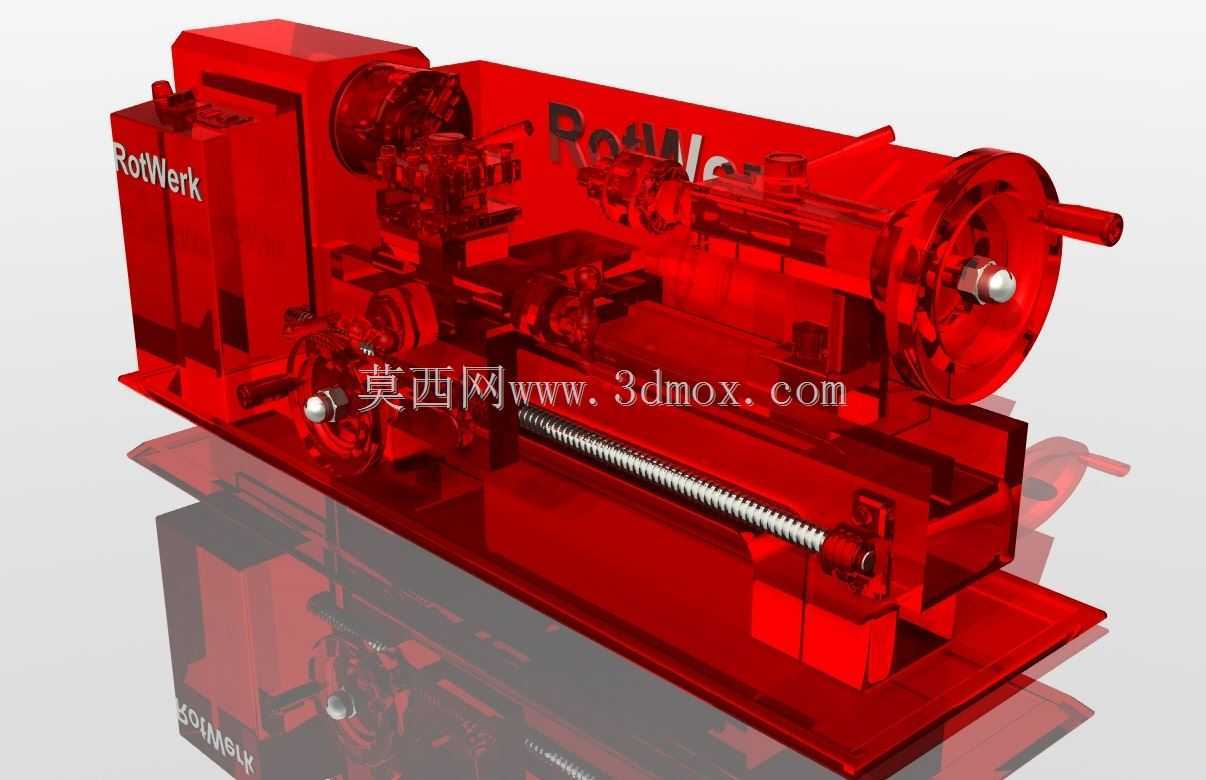

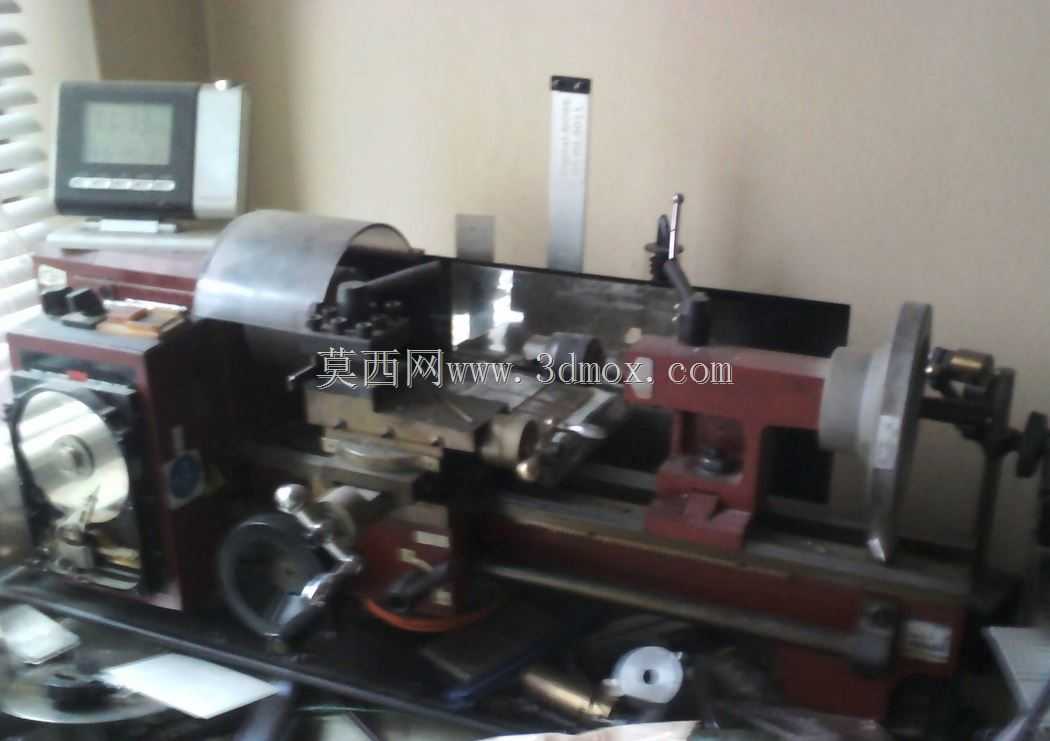

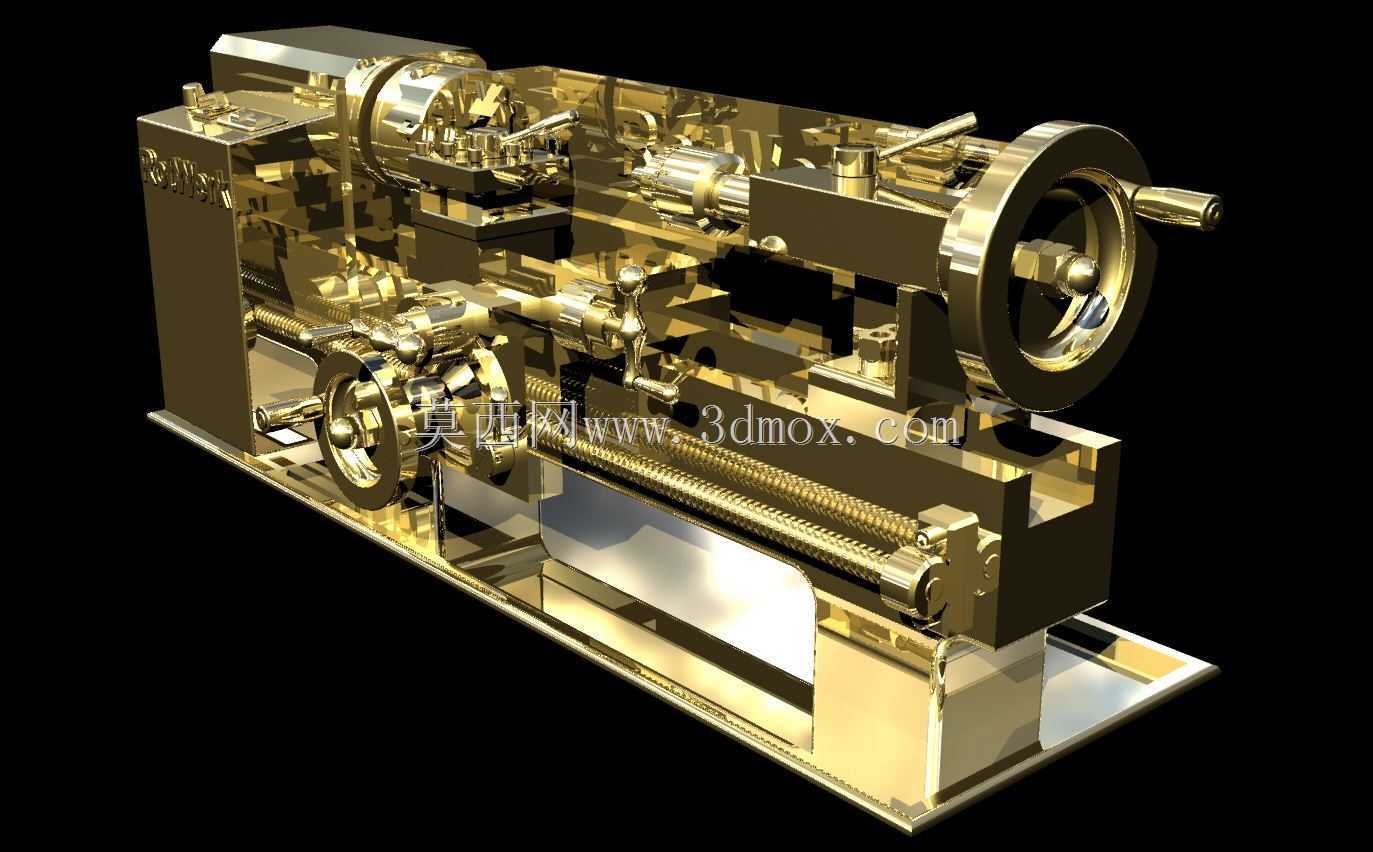

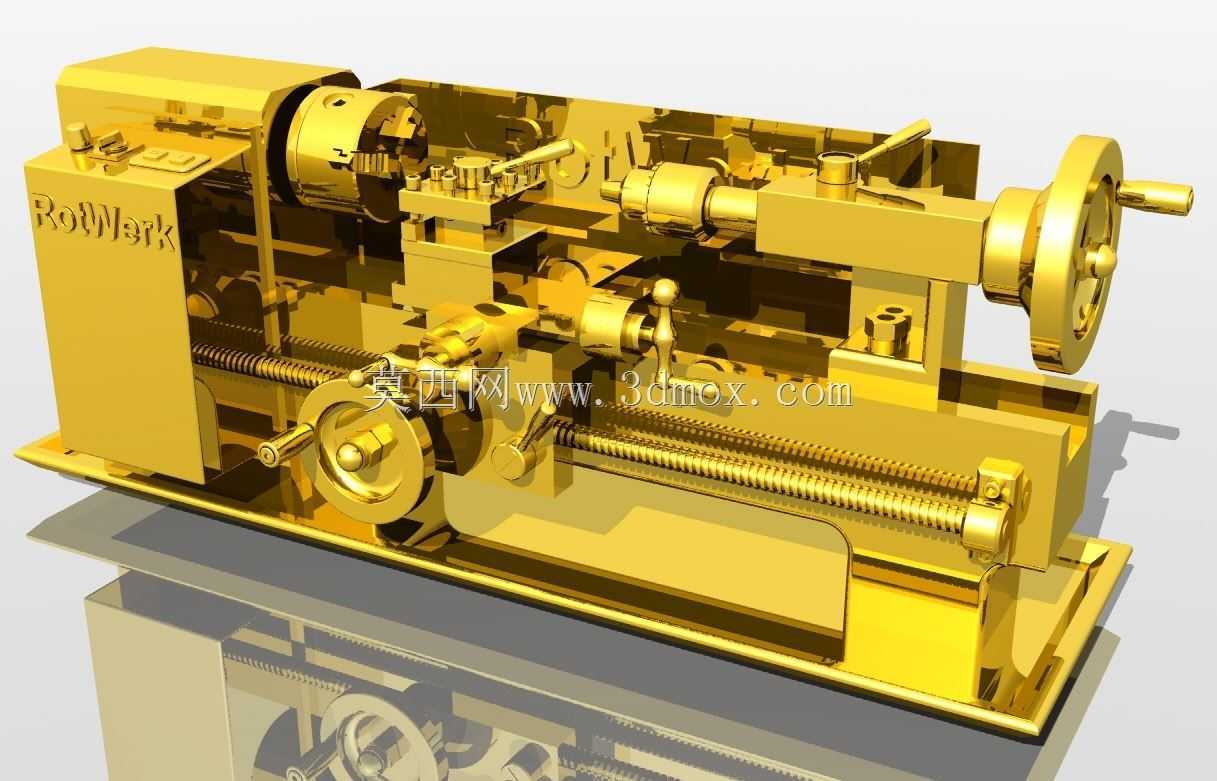

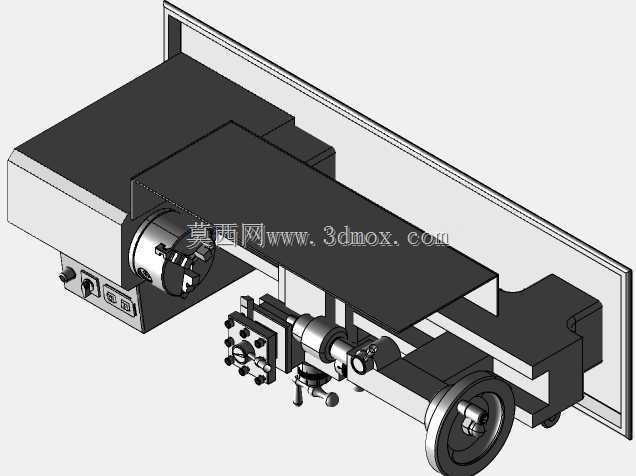

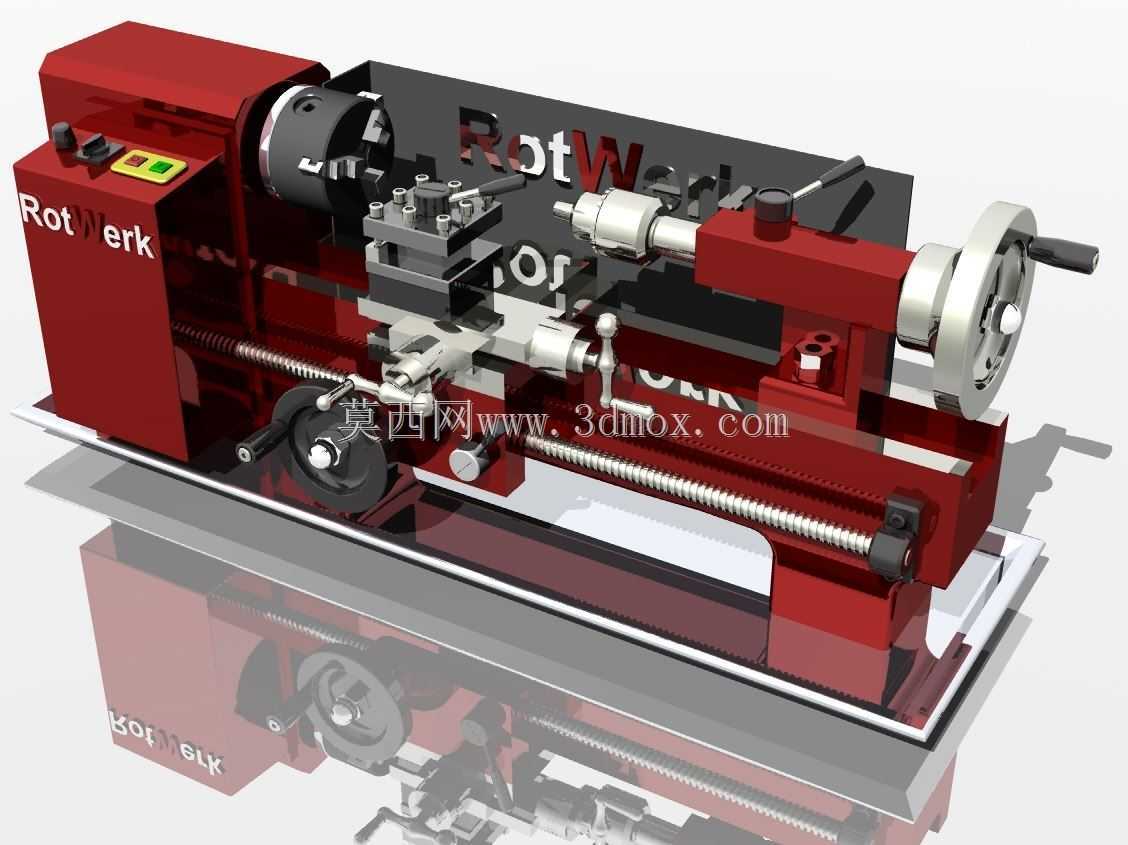

这款小型台式卧式车床，主要面向小型加工工坊、职业院校实训教学、个人DIY加工以及精密零部件小批量试制场景，能够满足有色金属、工程塑料、小型钢制零件的外圆车削、端面切削、内孔镗削、螺纹车削、锥面加工等常规回转类加工需求，相较于大型工业车床，它占地空间小、操作门槛低，既可以作为教学场景中让学员掌握车床操作逻辑、走刀原理、装夹找正方法的实训载体，也能满足小型维修站点、创客空间的日常零件修配、非标小零件制作需求，填补了大型工业车床无法适配狭小空间、小批量柔性加工场景的空白。从功能特性来看，这款车床采用经典卧式布局，主轴箱搭配三爪卡盘作为工件装夹端，可实现不同直径棒料、盘类零件的稳定装夹，主轴转速可根据加工材质、刀具类型进行多档位调节，适配不同切削线速度的加工要求；床身采用高刚性导轨结构，保障溜板箱沿轴向进给时的直线度，避免走刀过程中出现爬行、偏摆问题，直接影响加工面的粗糙度与尺寸精度；进给系统搭配光杆与丝杆传动结构，光杆负责常规走刀的动力传递，丝杆专门用于螺纹车削时的精准进给传动，配合刀架上的多工位装刀位，可同时安装外圆车刀、端面车刀、切断刀、螺纹车刀，减少换刀辅助时间；尾座部分可沿床身导轨调整位置，既可以安装顶尖支撑长轴类零件，避免长工件加工时出现颤振、让刀问题，也可以安装钻头、铰刀完成工件端面的孔加工工序，拓展设备的加工覆盖范围。在设计思路上，这款车床优先兼顾结构紧凑性与加工刚性，整体采用箱式床身底座结构，既降低整体设备重量方便台面放置，又通过合理的筋板布局提升床身的抗振性能，避免高速切削时的共振影响加工精度；所有操作手柄、手轮都按照人机工程学布局在操作人员易触及的位置，主轴启停控制、进给调节手柄集中布置在主轴箱侧方，溜板箱的纵向进给手轮、横向进给手轮、开合螺母手柄都布置在刀架附近，尾座的锁紧手柄、套筒进给手轮操作逻辑清晰，新手也能快速掌握操作逻辑；外露的传动部件都做了安全防护设计，避免加工过程中切屑飞溅、衣物卷入的安全隐患，同时导轨、丝杆等精密传动部位都设计了切屑防护结构，减少金属切屑落入传动面造成的导轨磨损、传动卡滞问题。从安装边界与尺寸适配来看，这款车床整体采用台式安装设计，不需要专门的设备地基，只要放置在承重能力达标、水平度符合要求的工作台面上，调平后即可投入使用，整体宽度适配常规工作台的纵深尺寸，操作时操作人员站在设备正前方即可完成所有操作动作，不需要额外预留过大的侧向操作空间；设备的加工回转直径、最大工件加工长度都针对小型零件加工场景做了适配，既不会因为加工范围过大造成设备结构冗余、成本上升，也能覆盖绝大多数小型回转零件的加工尺寸需求，主轴中心高与床身宽度的比例经过反复优化，保障工件装夹后的重心稳定，即使满负荷切削也不会出现设备晃动问题。
