紧凑型多关节协作机械臂结构设计

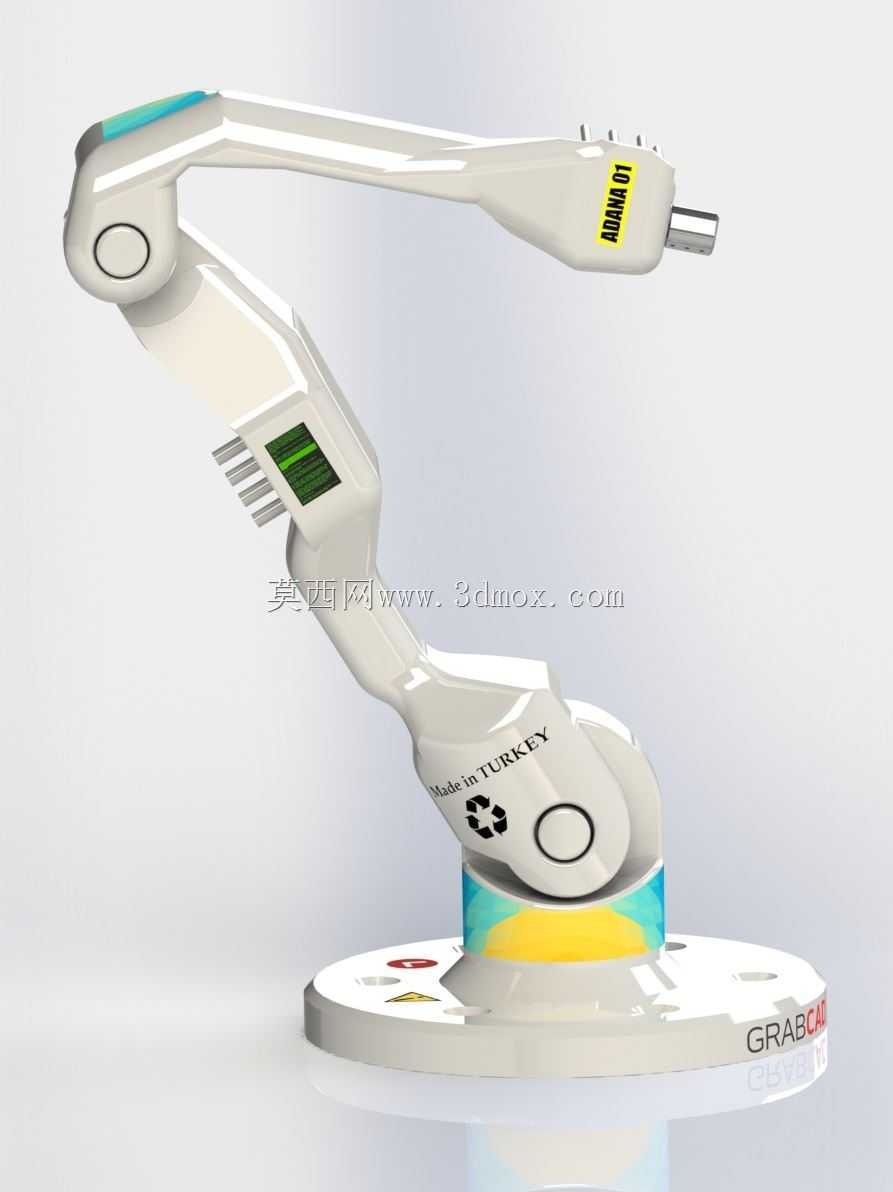

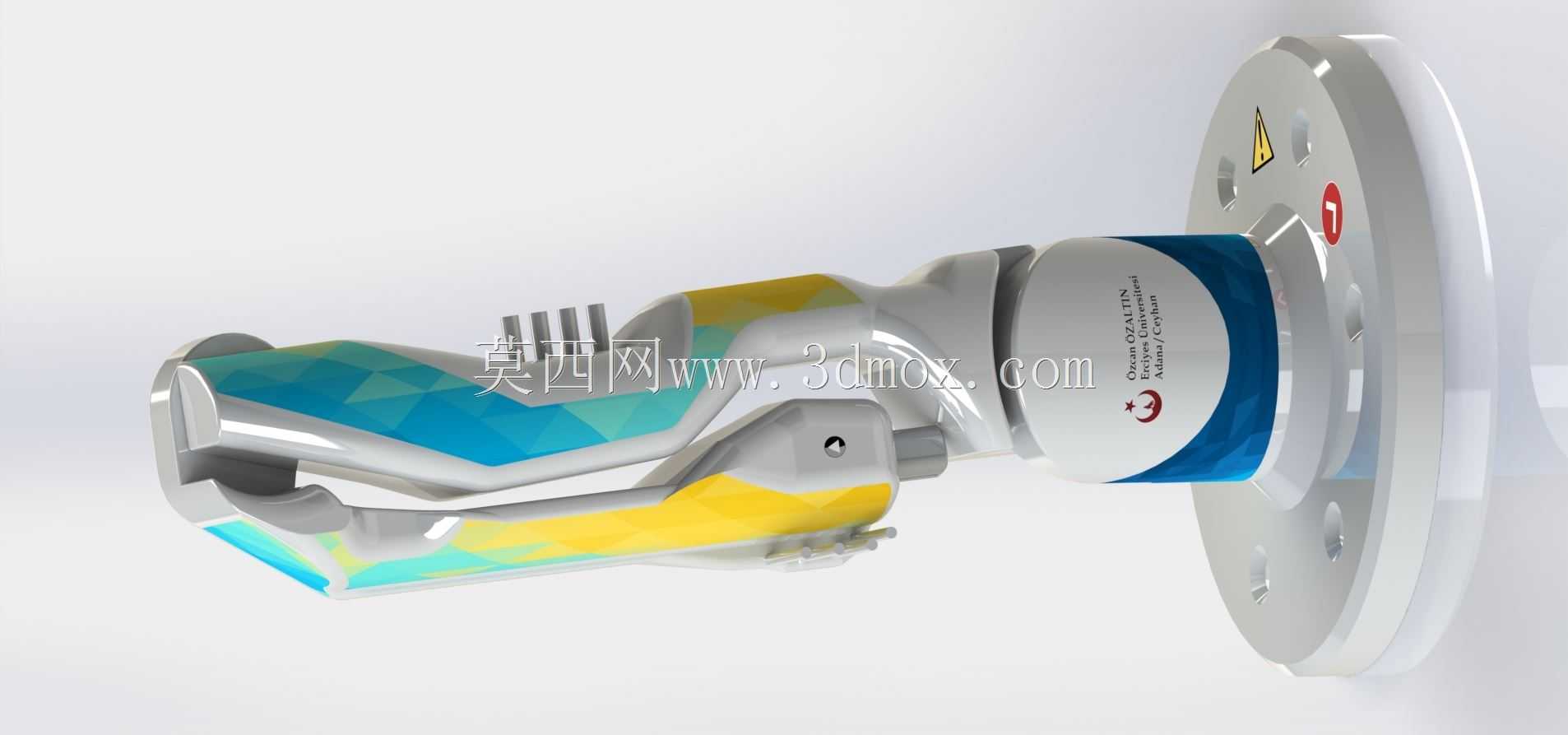

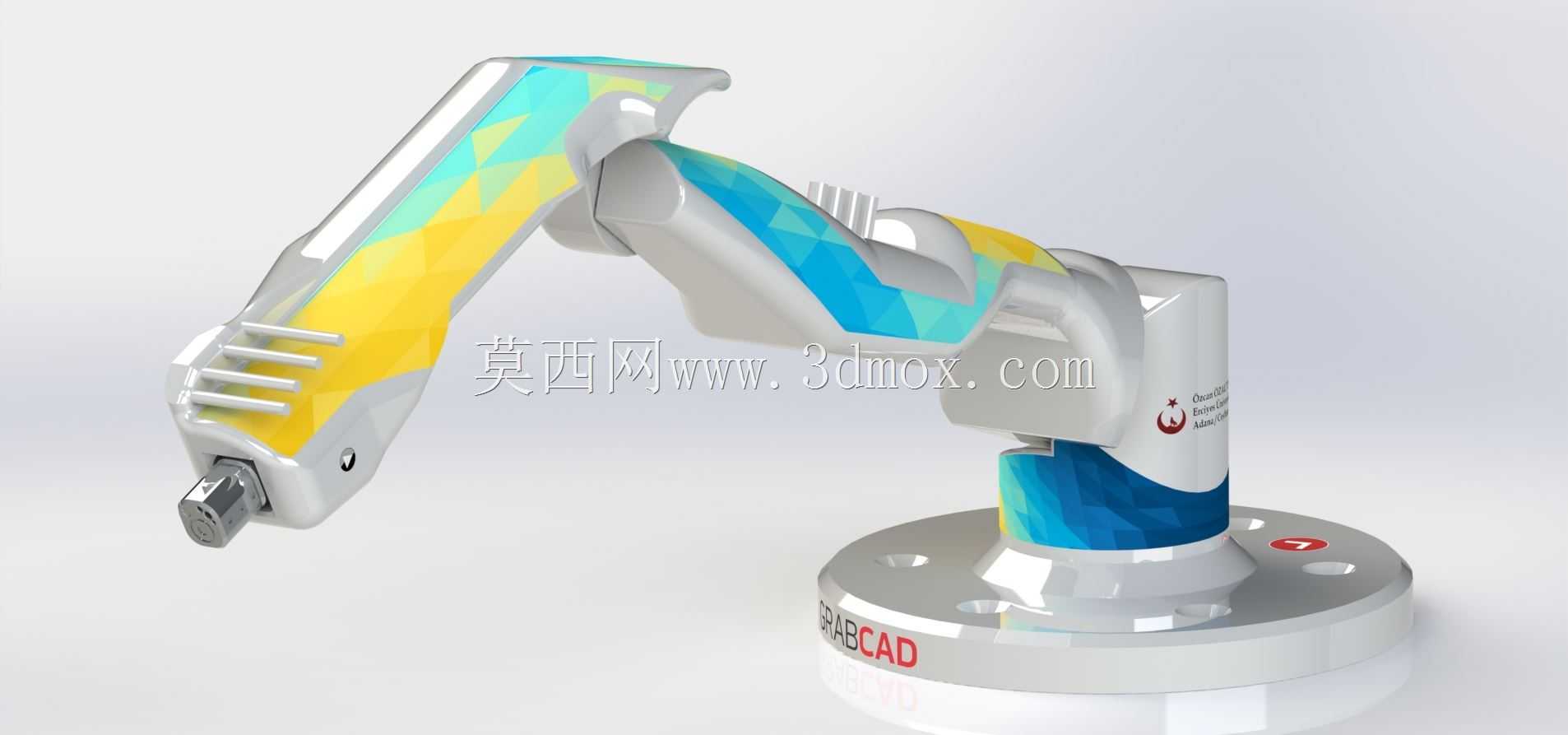

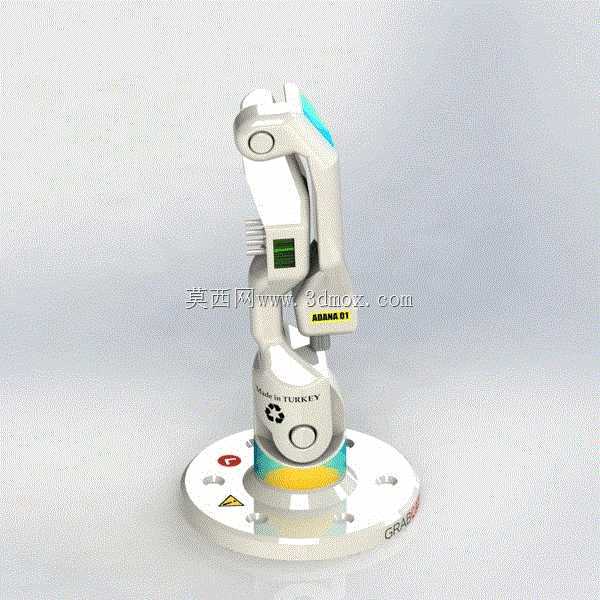

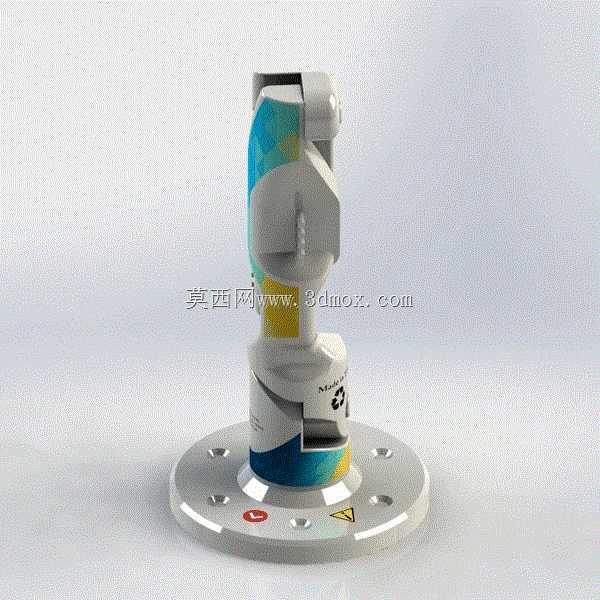

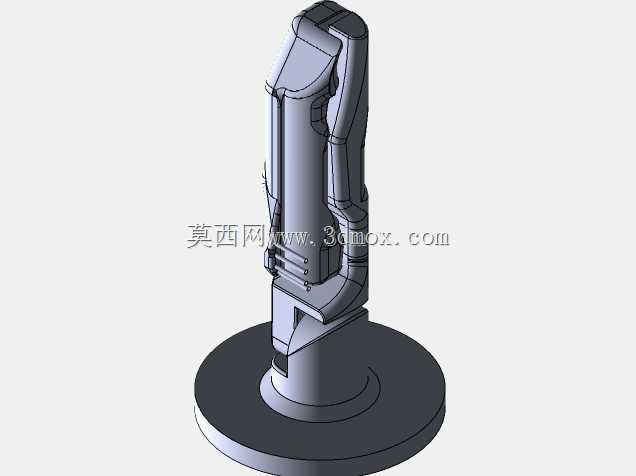

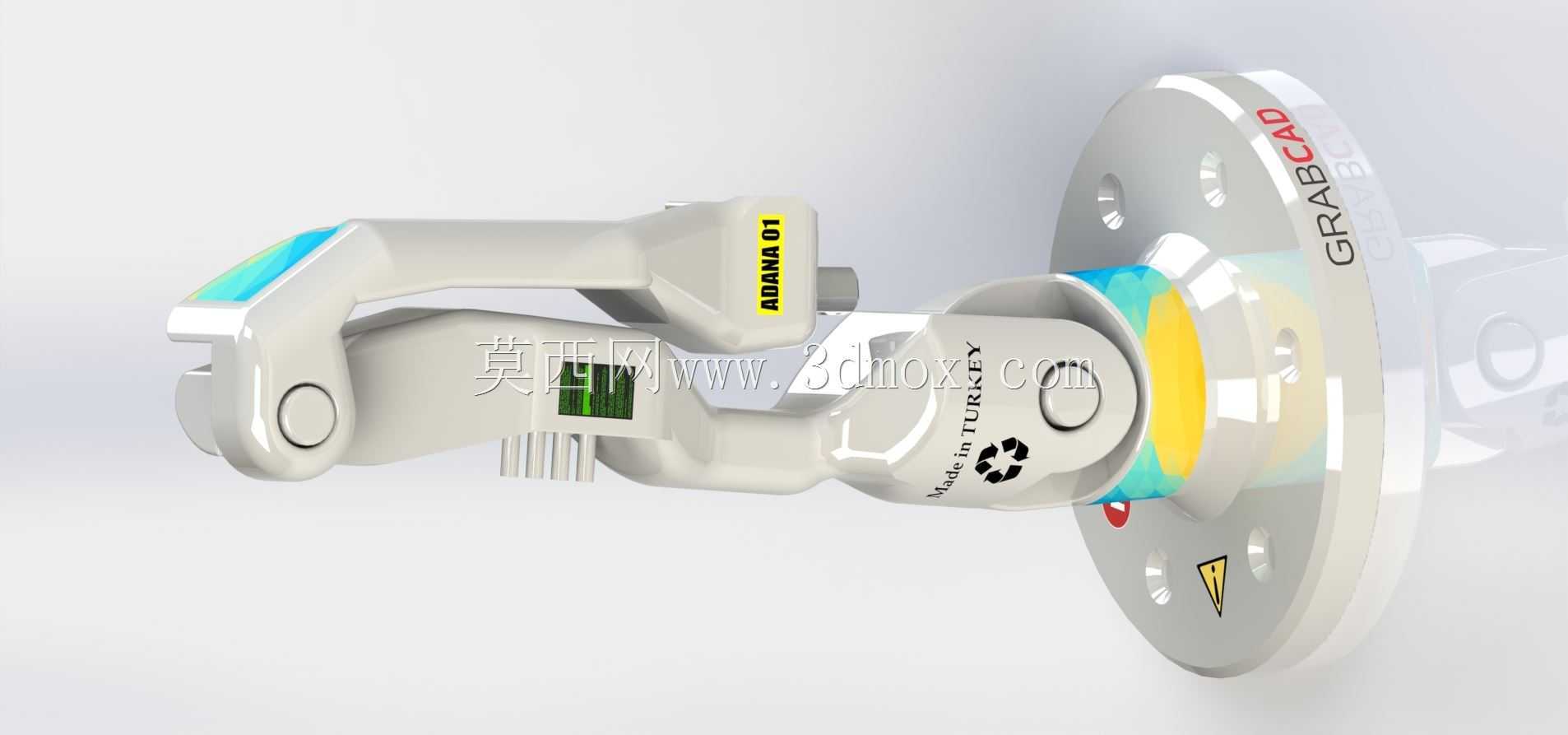

这款多关节机械臂是面向轻载工业作业场景打造的执行端设备，可适配3C电子装配、实验室样本转运、小型零部件分拣、教学实训演示等多类场景，能够在狭小工位空间内完成高精度的重复位移动作，替代人工完成单调、高频、对定位精度有稳定要求的作业环节，有效降低一线操作工人的重复劳动强度，提升产线工位的作业一致性与运行效率。从实际用途来看，该机械臂可搭配不同末端执行器实现功能拓展：加装真空吸头可完成轻薄片状零件的拾取转运，加装夹爪可完成规则小型工件的上下料操作，加装点胶或焊锡端头可完成精密涂覆、焊接工位的轨迹作业，适配柔性化产线快速换产的需求，无需对工位硬件做大规模改造即可完成作业功能切换。在功能特性层面，该机械臂采用多关节串联构型，关节处集成了紧凑的传动与限位结构，可实现多自由度的空间姿态调整，能够覆盖底座周边半球形范围内的作业点位，关节运动过程阻尼均匀，无明显传动间隙，可保障重复定位精度的长期稳定性；底座采用圆形法兰安装结构，法兰面均匀分布多组安装孔位，可直接固定在工作台面、线性移动模组或者AGV移动平台上，安装适配性强，无需额外设计复杂的转接支架。从设计思路来看，该机械臂整体走紧凑轻量化路线，外壳采用流线型包覆设计，无突兀的外凸棱角，既可以避免作业过程中剐蹭周边设备或者操作人员，也能对内部的传动、走线结构形成有效防护，关节处的彩色标识区可直观区分不同关节段，方便调试人员快速识别关节位置，底座表面设置的警示标识可提示安装与维护过程中的安全注意事项，符合工业设备的安全设计规范。在外形尺寸与安装边界层面，该机械臂整体径向占用空间较小，底座法兰直径控制在小尺寸工位可容纳的范围内，竖直伸展高度适配常规桌面级作业的高度需求，作业过程中手臂运动的最大回转半径经过优化，不会超出底座周边划定的安全作业区间，安装时仅需保障法兰安装面的平面度与固定强度，预留出对应关节回转的空间即可完成部署，无需占用过大的产线面积，非常适合空间紧凑的轻型自动化工位使用。
