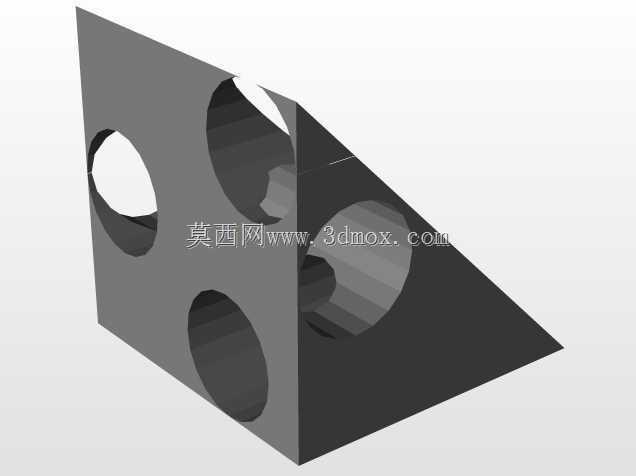

三角多孔镂空结构连接支撑块

这款三角多孔镂空结构连接支撑块，是面向轻型机械装配、非标工装搭建、桌面级框架组合场景设计的功能性构件，主要用于垂直相交的型材、板材之间的直角位加固与连接，能够在框架边角位置同时承担多方向的载荷传导，避免直角连接位出现应力集中导致的结构变形，常见于小型设备机架、实验测试工装、3D打印设备框架、轻型输送线侧边支架等场景中使用。从功能特性来看，该构件采用直角三角块的基础构型，两个互相垂直的平整立面可以完全贴合待连接的两个垂直安装面，保证接触受力均匀，不会出现局部压强过大的问题；斜向的立面既可以削减构件整体自重，也能在承受侧向冲击时将冲击力沿斜面分散传导，提升整体抗形变能力。构件上开设的多个圆形通孔，一方面是为了进一步降低构件自重，减少材料使用成本，另一方面不同位置的通孔可以适配不同规格的连接螺栓、定位销，满足多点位的固定需求，部分大尺寸通孔还可以作为走线通道，方便框架内部的线缆、气路管线穿过，让整体装配更加整洁规整。在设计思路上，这款支撑块没有采用传统实心三角肋板的构型，而是通过等壁厚的镂空结构设计，在保证结构强度满足轻型载荷使用要求的前提下，最大程度压缩构件的整体重量，同时多个孔洞的位置经过受力仿真优化，全部避开了应力集中的核心受力路径，不会因为开孔导致构件的承重能力出现明显下降；构件的所有棱边都做了微小的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能消除加工过程中产生的毛刺应力，提升构件的长期使用稳定性。从安装边界来看，该构件的两个垂直安装面的平面度控制在合理公差范围内，能够保证与铝型材、钢板、亚克力板等常见安装基材的紧密贴合，安装时可以根据实际的固定需求，选择对应位置的通孔穿入螺栓完成固定，不需要额外做打孔加工，适配常见的M3-M6规格的连接紧固件；整体的外形尺寸适配2020、3030等常见规格的工业铝型材边角安装，不会超出型材的安装边界，也不会和相邻安装的其他功能构件产生位置干涉，能够直接嵌入到直角连接位完成装配，不需要对现有框架结构做额外的改造调整。在实际使用过程中，这类多孔三角支撑块相比传统的实心角码，自重更轻，安装点位选择更加灵活，既可以作为静态框架的加固支撑件，也可以作为小型活动机构的限位连接块使用，在多批次小批量的非标设备搭建场景中，能够有效减少设计人员的构件选型工作量，提升装配效率，同时统一的构型也方便后续的设备维护与构件替换。
