工业传动用#60滚子链三维建模作品

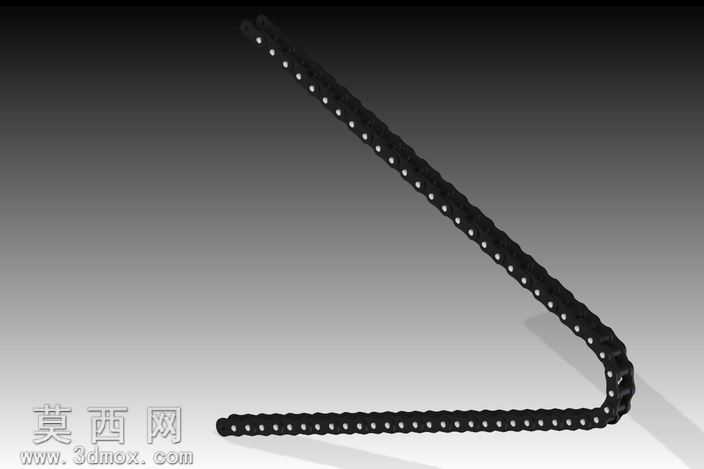

本作品为工业传动领域常用的#60规格滚子链三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计标准中滚子链的尺寸规范与结构逻辑，确保模型参数与实际工业应用的60号滚子链完全匹配。建模初期首先梳理滚子链的核心组成结构，将整体拆分为内链板、外链板、销轴、套筒、滚子五个核心独立零件，针对每个零件单独开展参数化建模：内、外链板采用8字形轮廓设计，建模时通过草图绘制精准的腰形轮廓，标注链板高度、孔心距、板厚等关键尺寸，添加符合工业标准的圆角过渡特征，避免应力集中的结构缺陷；销轴与套筒采用回转类特征建模，严格控制两者的配合间隙，保证装配后可实现顺畅的相对转动；滚子作为与链轮啮合的核心接触部件，建模时保证其外圆表面的圆柱度精度，同时预留与套筒的转动配合空间。完成单个链节的所有零件建模后，按照滚子链的实际装配关系开展组件装配，先完成内链节的组装，将套筒压入内链板的对应孔位，再将滚子套装在套筒外侧，保证滚子可绕套筒自由转动；随后完成外链节组装，将销轴穿入外链板孔位，与内链节的套筒内孔配合，通过重复的链节阵列装配，最终形成完整的闭环链条结构，装配过程中全程校验各零件的配合公差，避免出现干涉、卡滞的装配问题。材质与渲染环节，针对不同零件匹配对应的工业材质：链板采用经过热处理的合金钢材质，渲染时呈现哑光深灰金属质感，添加细微的表面氧化纹理还原真实工业零件的表面状态；销轴、套筒与滚子采用高碳铬轴承钢材质，表面添加精磨后的细腻金属光泽，滚子表面适当提高反光度，体现其高耐磨的表面处理特性；场景搭建采用渐变深灰背景，搭配柔和的侧上方打光，清晰展现链条弯折状态下的结构层次，突出链节之间的铰接间隙与整体传动形态。设计过程中重点还原滚子链的柔性传动特性，模型保留了链节之间的转动自由度，可模拟实际使用中绕链轮弯折、直线传动的不同状态，整体模型结构完整，细节还原度高，可用于传动机构的运动仿真、装配教学演示、机械设备的整体装配配套等场景，能够直观展现滚子链的结构组成与传动原理，为机械设计、教学演示等场景提供精准的三维数字模型支撑。
