汽车改装用碳纤维尾翼结构设计

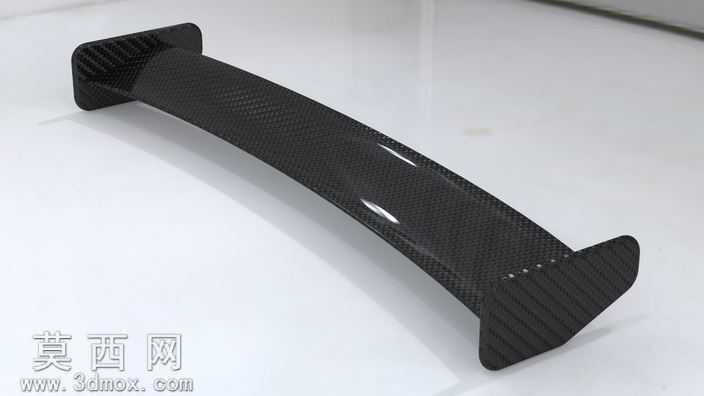

本作品为汽车改装领域的碳纤维尾翼三维建模设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于空气动力学基础原理确定尾翼的整体轮廓：主翼面采用符合下压力需求的弧形曲面，通过多段样条曲线拟合翼型截面，保证气流经过翼面时能够形成稳定的压力差，为车辆高速行驶提供足够的下压力，降低车辆尾部升力提升行驶稳定性。两端的端板结构采用一体化建模思路，与主翼面做平滑过渡衔接，端板表面设计有斜向纹理结构，既可以梳理翼面两端的乱流，减少翼尖涡流带来的阻力损失，也能够强化碳纤维材质的视觉表现力。材质渲染阶段，针对碳纤维材质的特性做了精细化调整：基底采用深黑色哑光质感，叠加斜向编织纹理的贴图，纹理走向贴合尾翼的曲面曲率变化，避免纹理拉伸失真，同时在翼面的高光区域添加清漆层的反射效果，还原真实碳纤维部件表面亮面封层的质感，让渲染效果能够直观呈现成品的视觉效果。结构设计上，尾翼的安装脚位做了加厚处理，内部预留了安装孔位的结构空间，保证尾翼安装到车辆后备箱盖时的连接强度，同时整体壁厚做了均匀化处理，符合碳纤维制品铺层成型的工艺要求，避免出现壁厚突变导致的成型缺陷。设计过程中反复调整翼面的弧度与安装角度，平衡下压力增益与风阻增加的关系，既满足改装用户对外观运动感的需求，也能够实际发挥空气动力学部件的作用，两端端板的造型做了切角优化，避免尖锐边角带来的安全隐患，整体线条流畅自然，与多数运动型轿车、改装车的尾部线条能够形成良好的视觉匹配。建模过程中对所有曲面做了连续性检查，保证G2以上的曲面顺滑度，避免出现棱角、褶皱等不符合实际产品形态的结构问题，同时对模型做了轻量化处理，在保留所有外观结构与关键安装结构的前提下，精简不必要的冗余面，方便后续的工程出图、仿真分析以及3D打印验证等环节使用。
