赛车专用五速摩托车变速箱结构

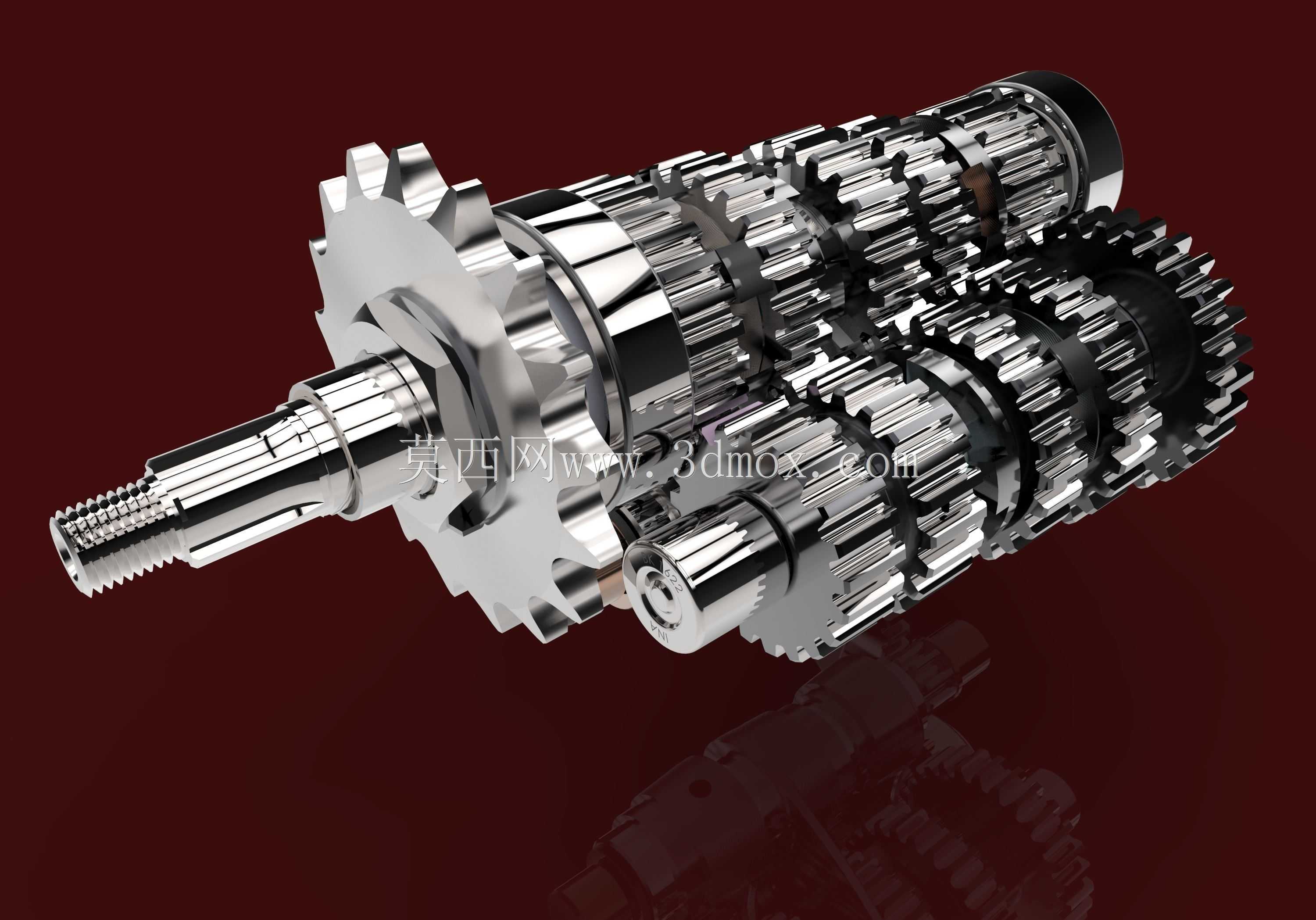

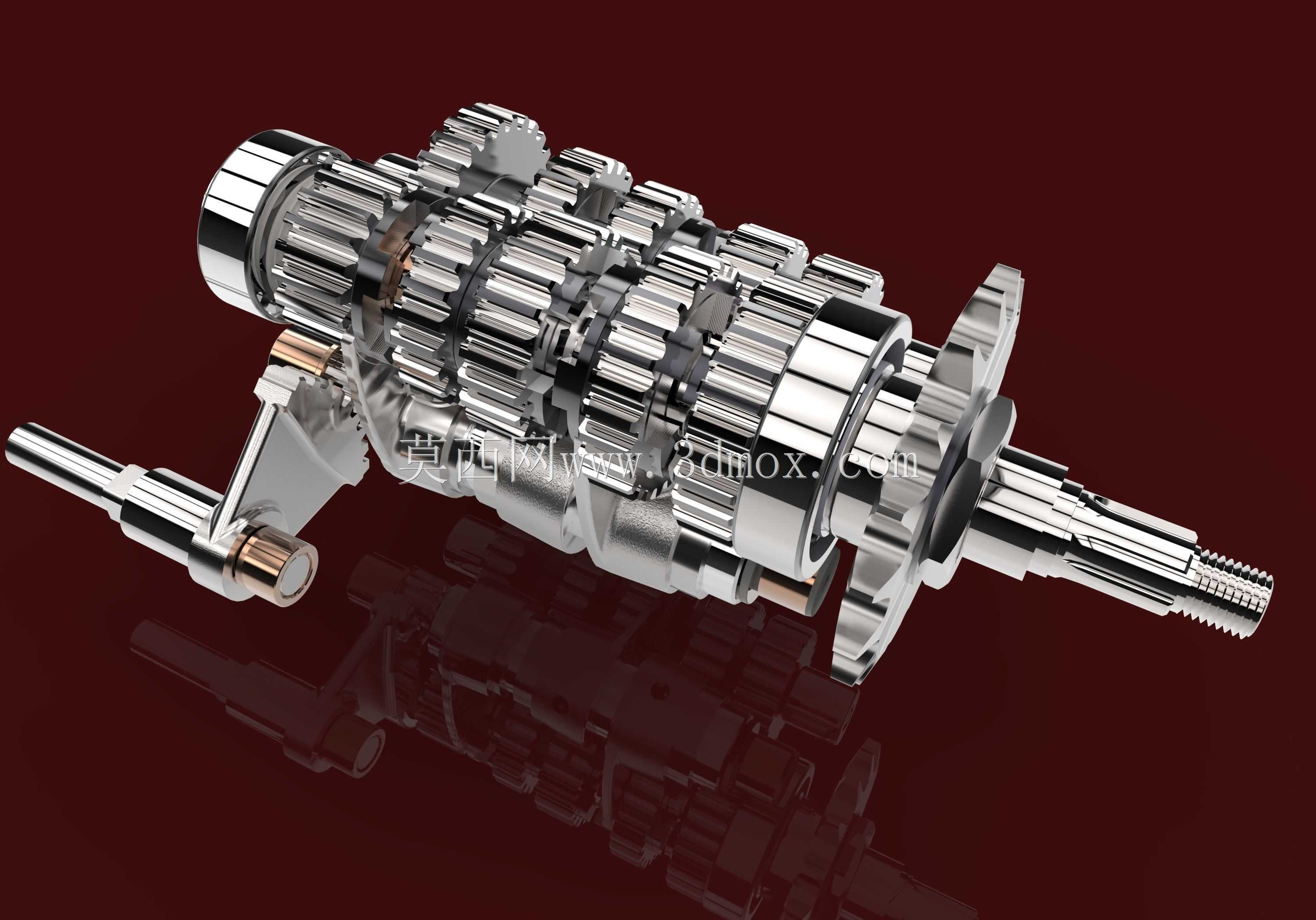

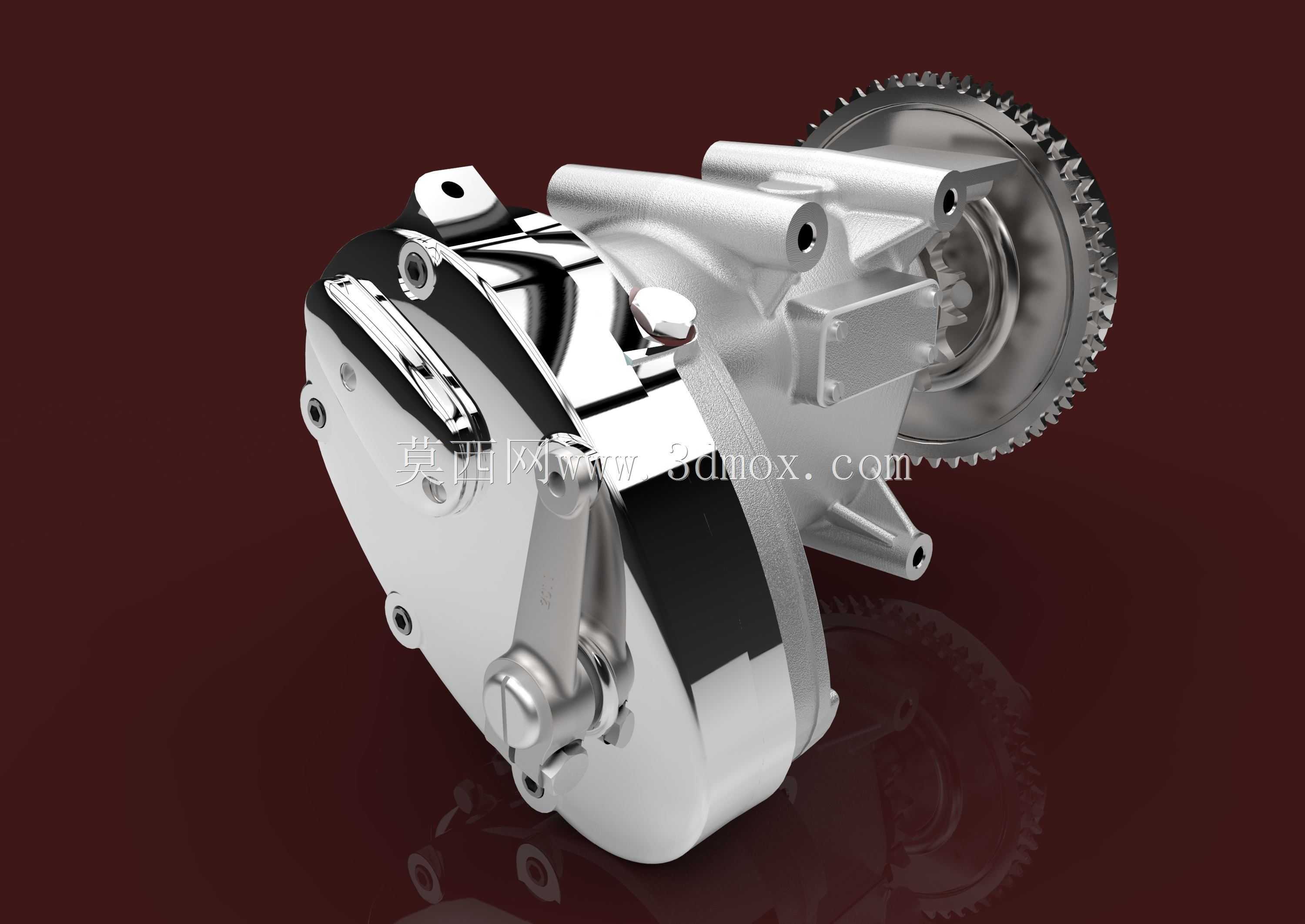

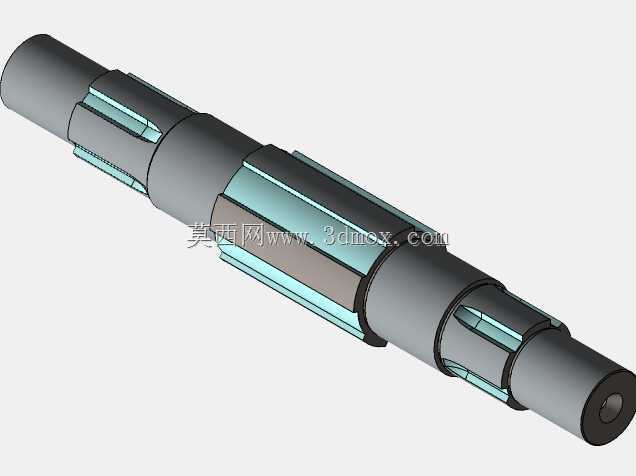

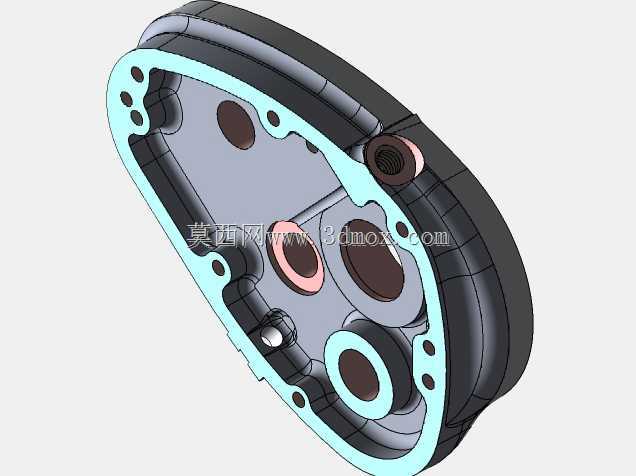

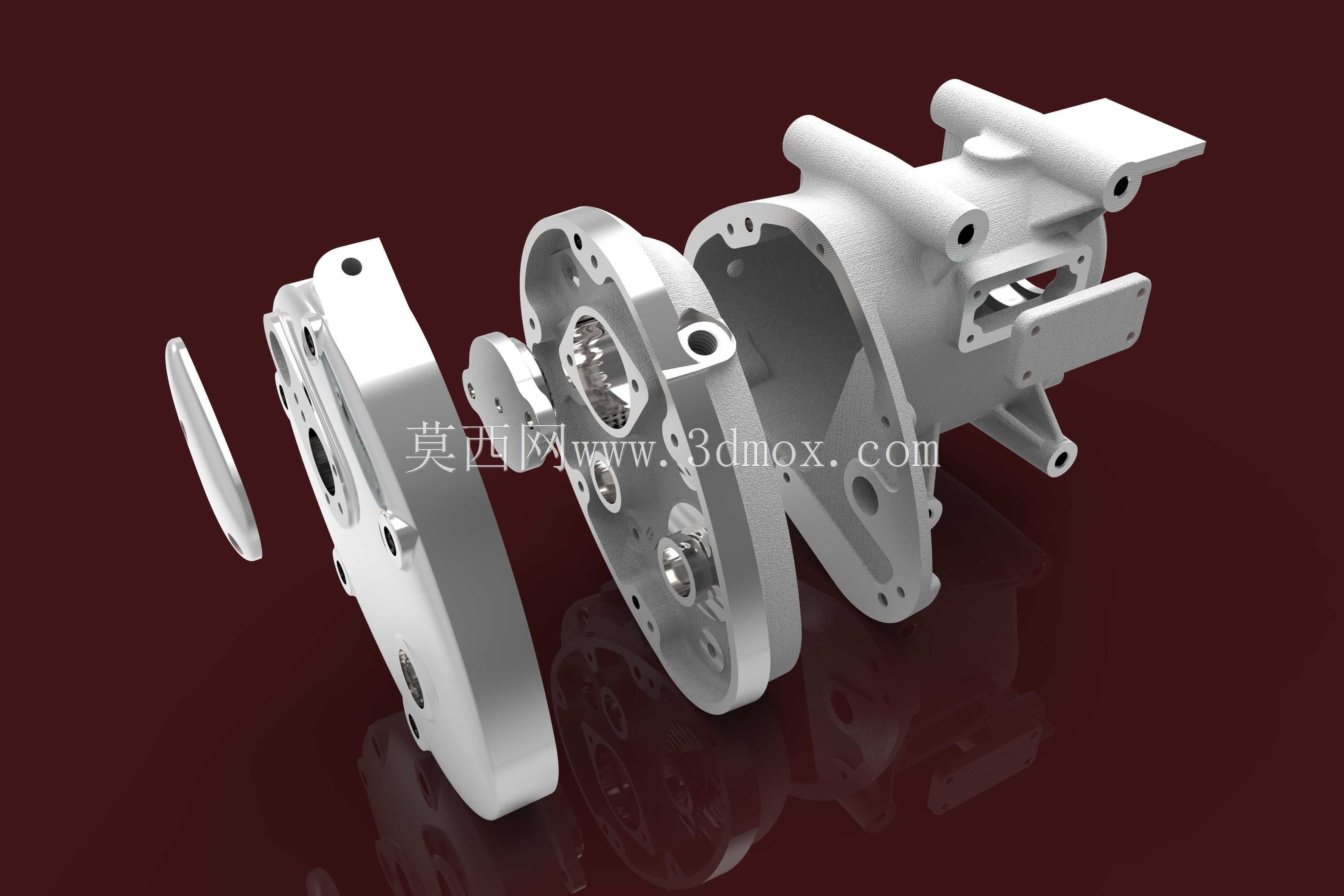

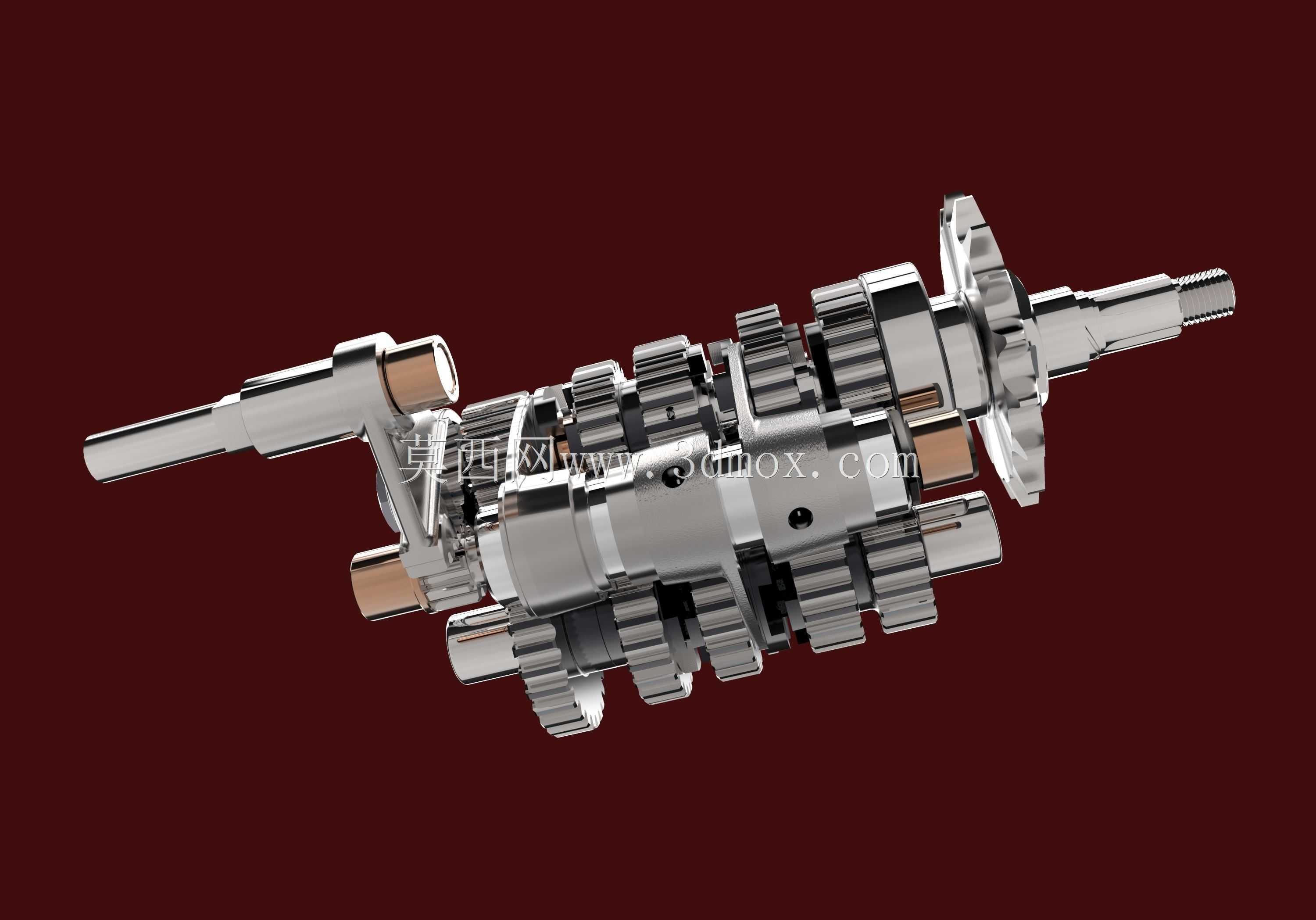

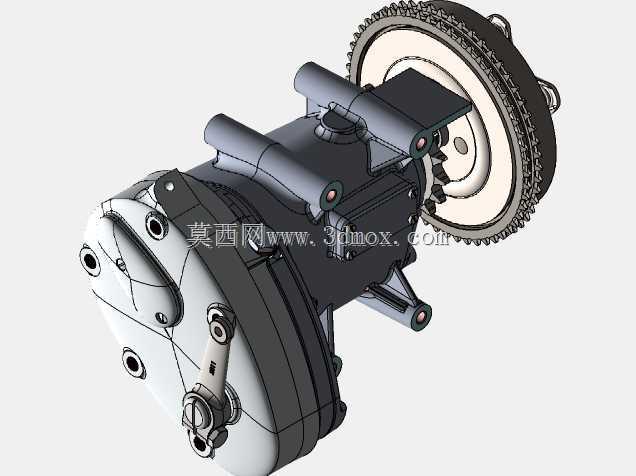

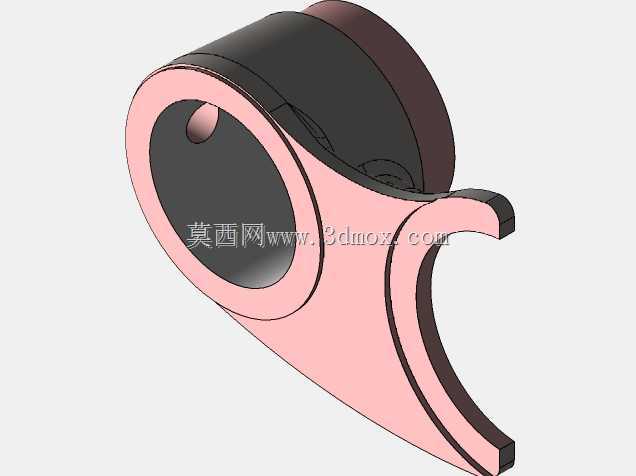

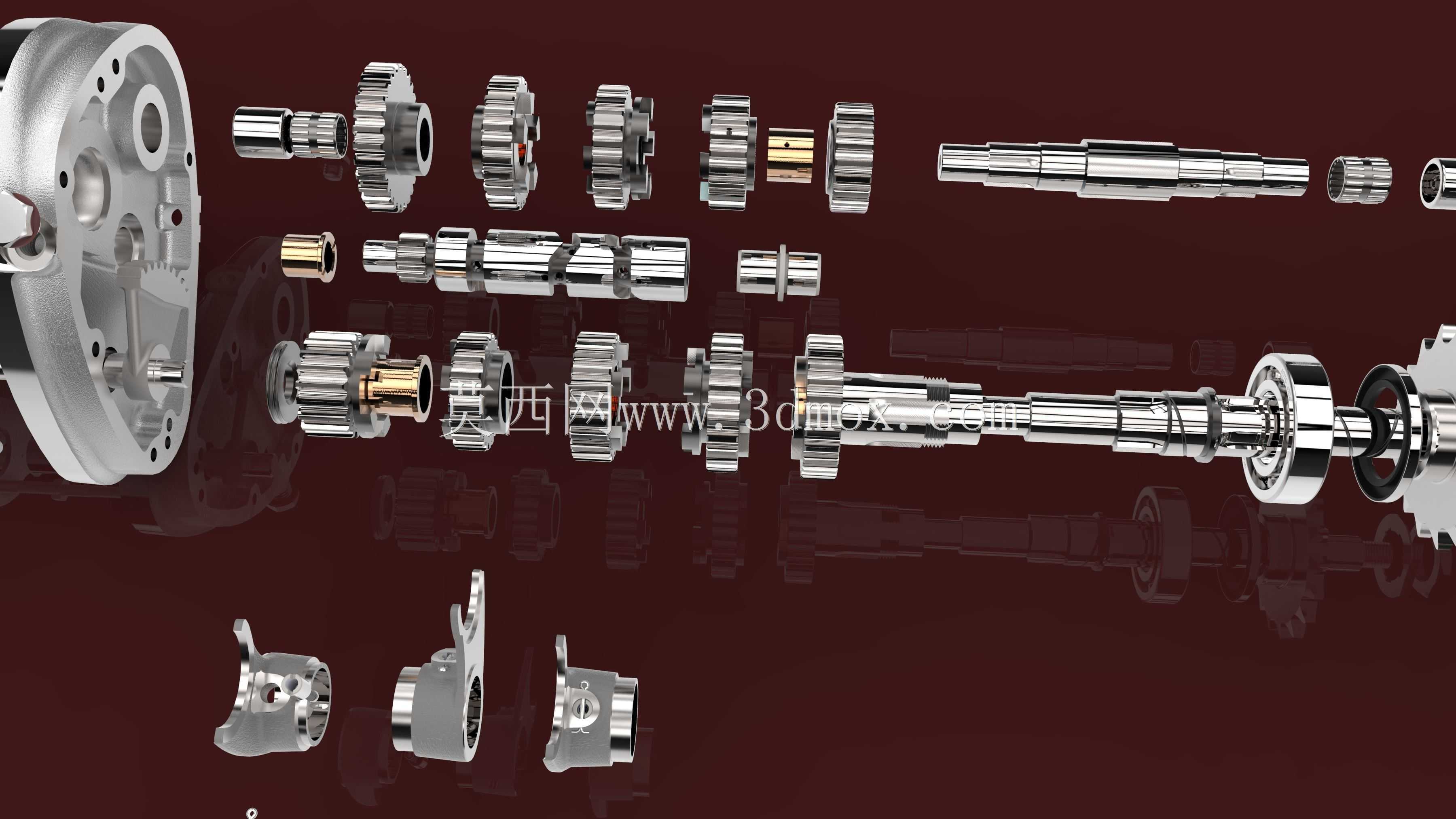

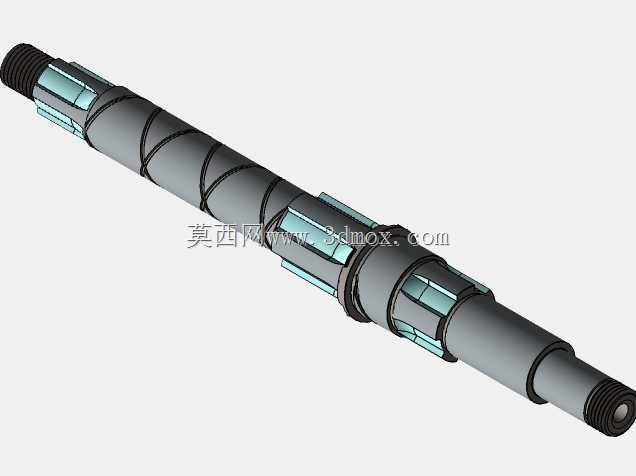

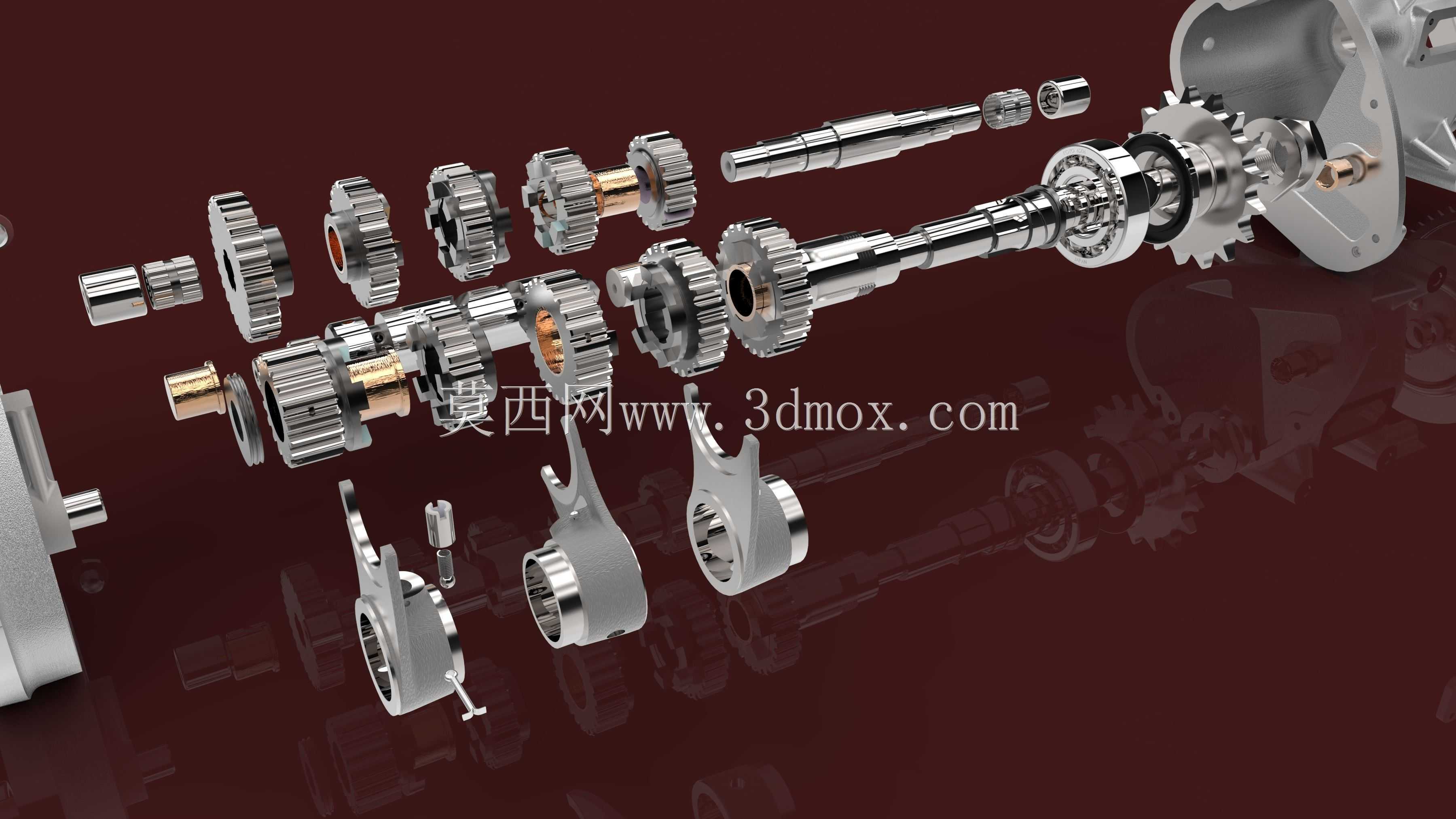

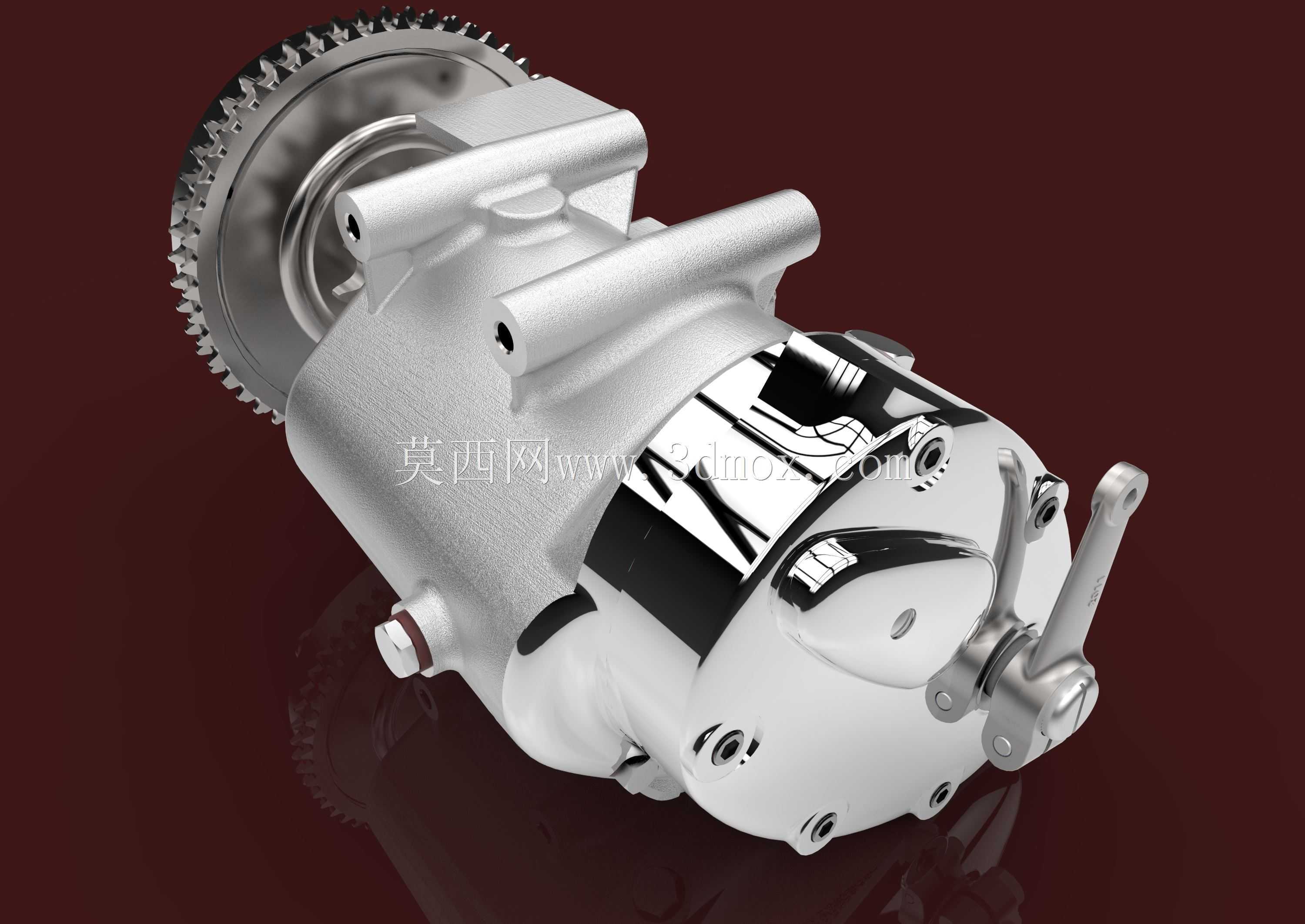

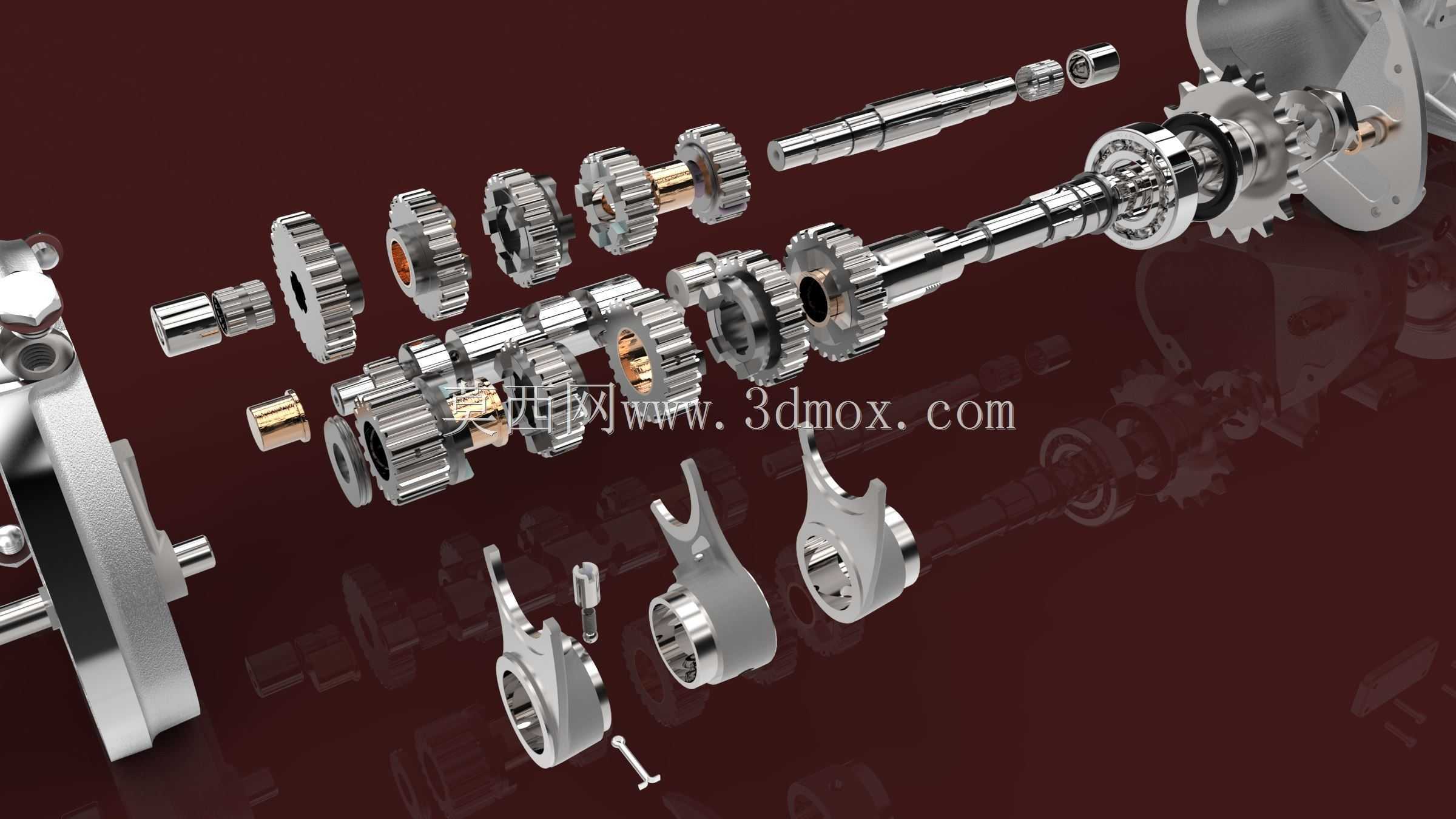

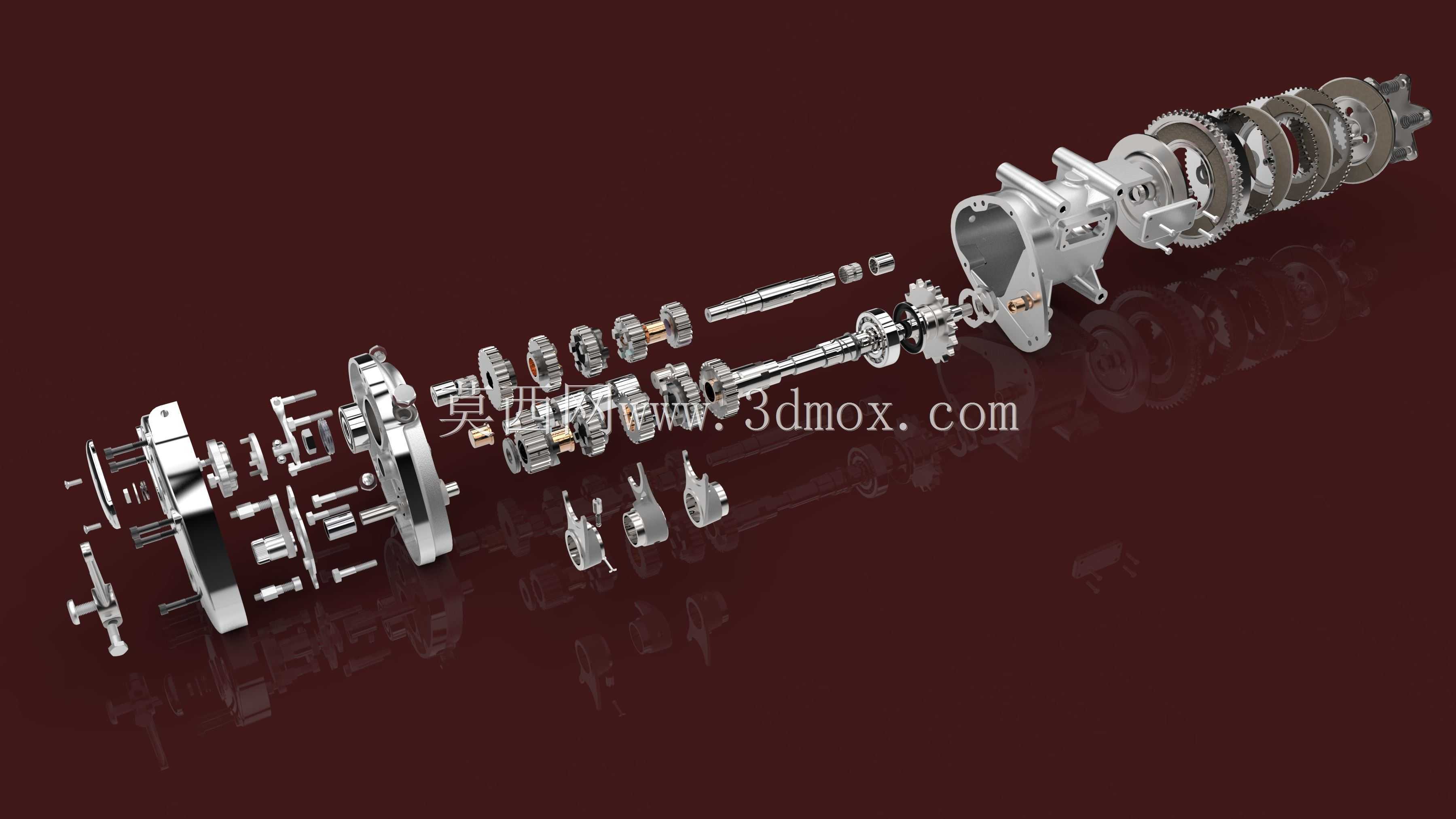

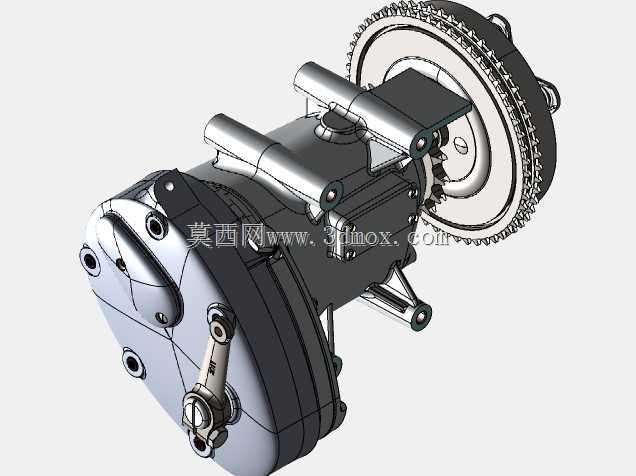

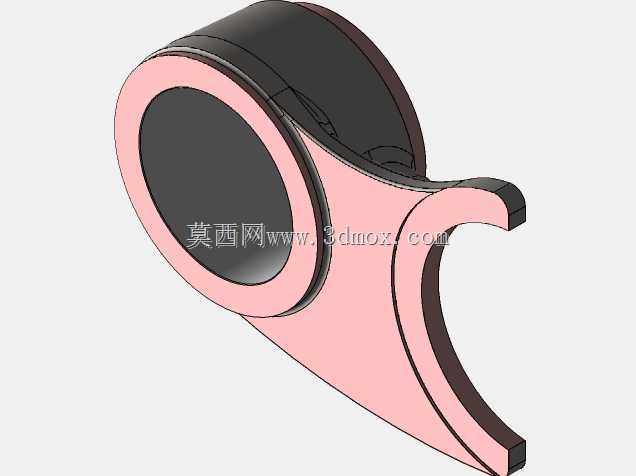

该变速箱为赛车专用的五速变速传动总成，主要应用于竞技类摩托车的动力传输系统中，承担发动机输出动力的转速、扭矩调节功能，通过不同档位的齿轮啮合切换，匹配赛车在直道加速、弯道出弯、爬坡冲刺等不同行驶工况下的动力需求，让发动机始终保持在最优动力输出区间，保障赛车手在竞技过程中获得顺畅的动力响应与精准的操控体验。整套总成采用砂型铸造的铝合金箱体作为承载基体，箱体结构经过针对性的轻量化设计，在保证结构强度足以承受大扭矩冲击的前提下，尽可能降低自身重量，适配赛车对簧下质量、整车配重的严苛要求。内部传动核心采用EN36钢制成的齿轮轴组，齿轮表面经过硬化处理，硬度可达58-62Rc，齿部轮廓精度控制在0.015的公差范围内，齿轮啮合间隙经过反复调校，既保证高速传动下的运转平顺性，又能承受竞技场景下频繁换挡、大扭矩输出带来的冲击载荷，避免跳档、打齿等故障出现。传动系统设置五组不同传动比的齿轮副，传动比覆盖0.53到1的区间，可适配从低速爬坡到高速冲刺的全场景动力输出需求，主轴与中间轴分别匹配对应规格的滚针轴承与深沟球轴承，轴承选型充分考虑高速运转下的径向、轴向载荷承载能力，保障长时间高负荷运转下的可靠性。该变速箱取消了民用车型标配的启动机构，仅保留核心变速传动功能，整体结构更加紧凑，安装边界经过优化，可直接适配赛车专用的离合器组件与动力输出链路，前端通过密封面与发动机曲轴箱连接，输出端直接对接后传动链轮，安装定位基准统一，装配时无需额外进行结构改装。内部换挡机构采用拨叉驱动齿轮滑移的结构，换挡行程经过优化，换挡动作干脆直接，能够满足竞技场景下快速换挡的操作需求，所有内部零件的定位精度都经过严格管控，装配后各档位的啮合位置准确，不会出现脱档、档位模糊的问题。箱体外部设置有对应的加强筋结构，在轴承安装位、换挡机构安装位等受力集中区域做了局部加厚处理，既提升了箱体整体刚性，又避免了不必要的材料冗余，整体重量控制符合赛车轻量化设计的核心要求。
