透明结构RJ45网线水晶头三维设计

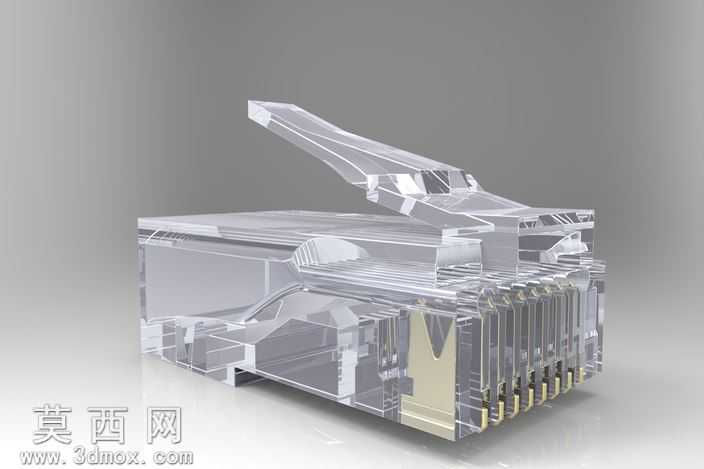

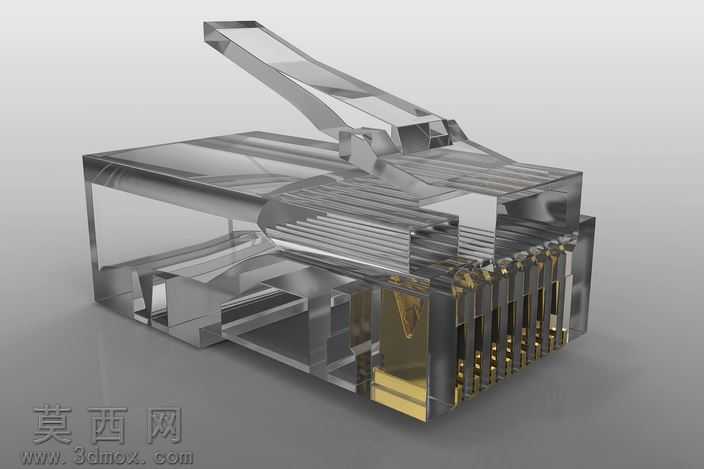

本作品为RJ45网线水晶头的三维参数化建模成果，建模过程严格遵循通用网线接头的工业尺寸规范，完整还原了水晶头的全部结构细节。建模阶段首先通过草图绘制勾勒出水晶头主体的轮廓基准，以拉伸、切除等基础特征构建出透明塑料外壳的整体形态，精准还原了外壳前端的8芯引脚槽位、尾部的线缆导入锥腔，以及顶部弹性卡扣的弧形翘曲结构，卡扣部分单独做了薄壁特征处理，还原其受力可弯折的结构特性。针对内部的8根金属接触插针，采用阵列特征完成等距排布，每根插针的斜切接触端、压线刺结构都做了精细化还原，插针与外壳槽位的配合间隙严格按照实际装配公差设置，还原真实的装配关系。材质与渲染阶段，为外壳部分赋予高透明PC塑料材质，调整材质的折射度、透光率与轻微磨砂质感，还原真实水晶头的半通透视觉效果，可透过外壳清晰观察内部插针的排布结构；金属插针部分赋予镀金铜合金材质，调整金属反射参数与表面细微粗糙度，还原金属触点的光泽质感；卡扣部分与主体外壳材质做细微区分，略微降低透明度，还原实际产品中卡扣部位的材质韧性表现。渲染阶段采用柔光侧打光方案，光线穿过透明外壳形成自然的折射光影，突出内部结构的层次感，同时通过环境光遮蔽效果强化各部件衔接处的结构轮廓，让整体模型的结构辨识度大幅提升。设计过程中充分考量了水晶头的实际装配逻辑，尾部的线缆容纳腔做了渐变收窄结构，还原网线插入后外皮被卡扣压紧的装配空间，前端的插针槽位做了导向倒角，还原插针压入时的导向结构，整体模型无破面、无特征重叠，各部件可单独拆分用于装配演示，既可以作为网络布线相关的教学演示素材，也可用于网络通讯设备的配套场景搭建，完整呈现了民用通讯接插件的典型结构设计特点。
