多关节铰接式气动破碎作业锤结构设计

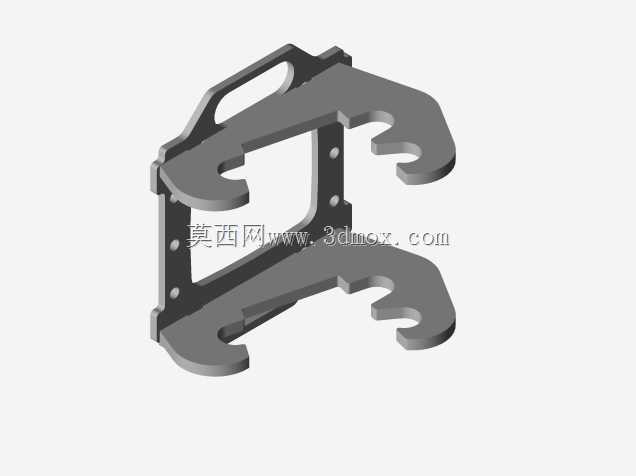

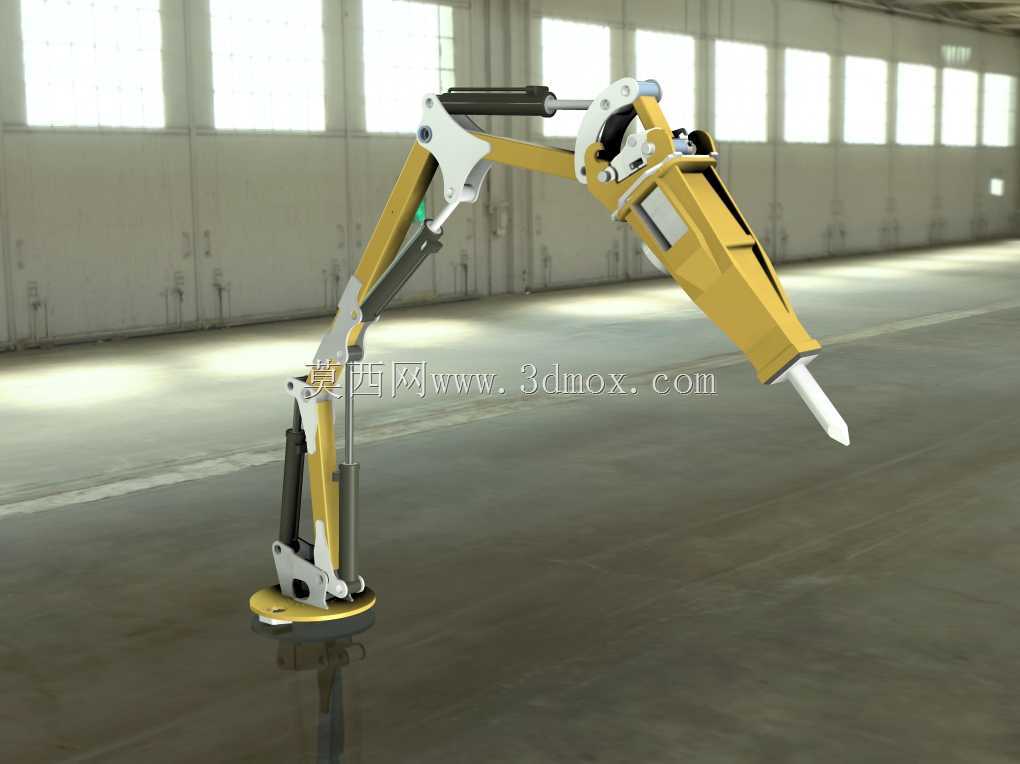

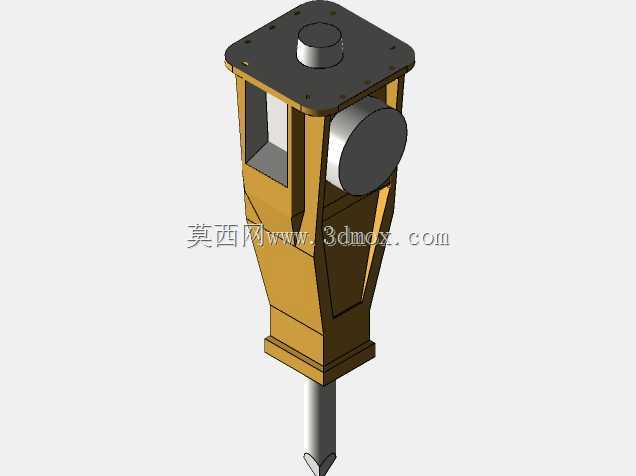

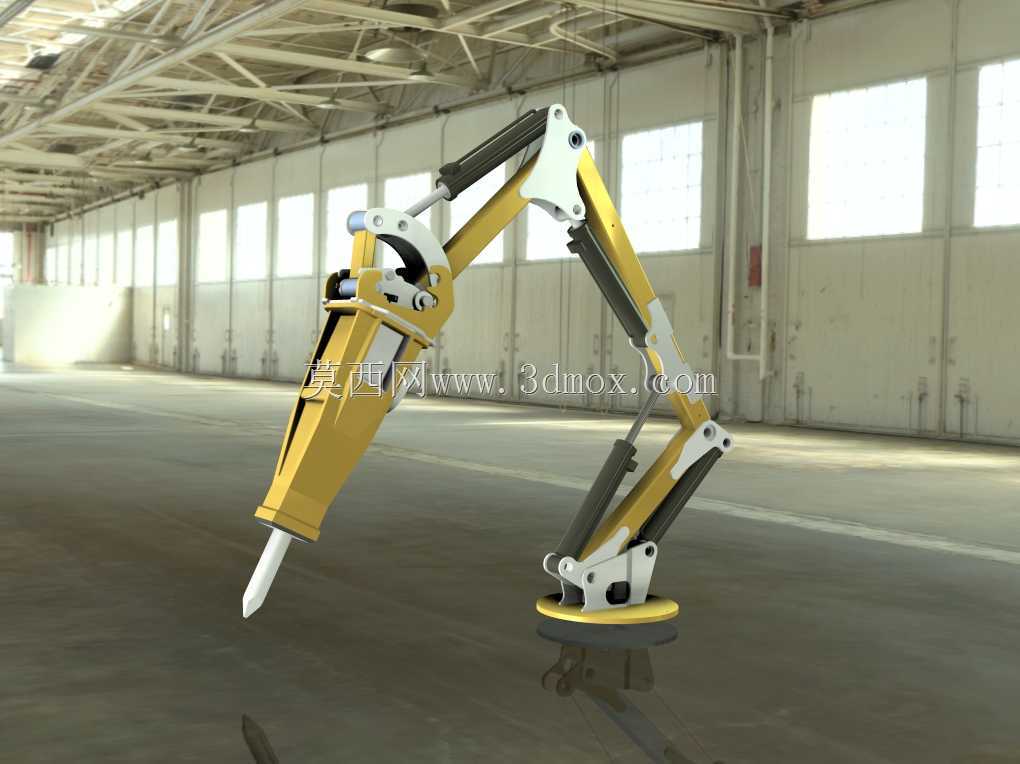

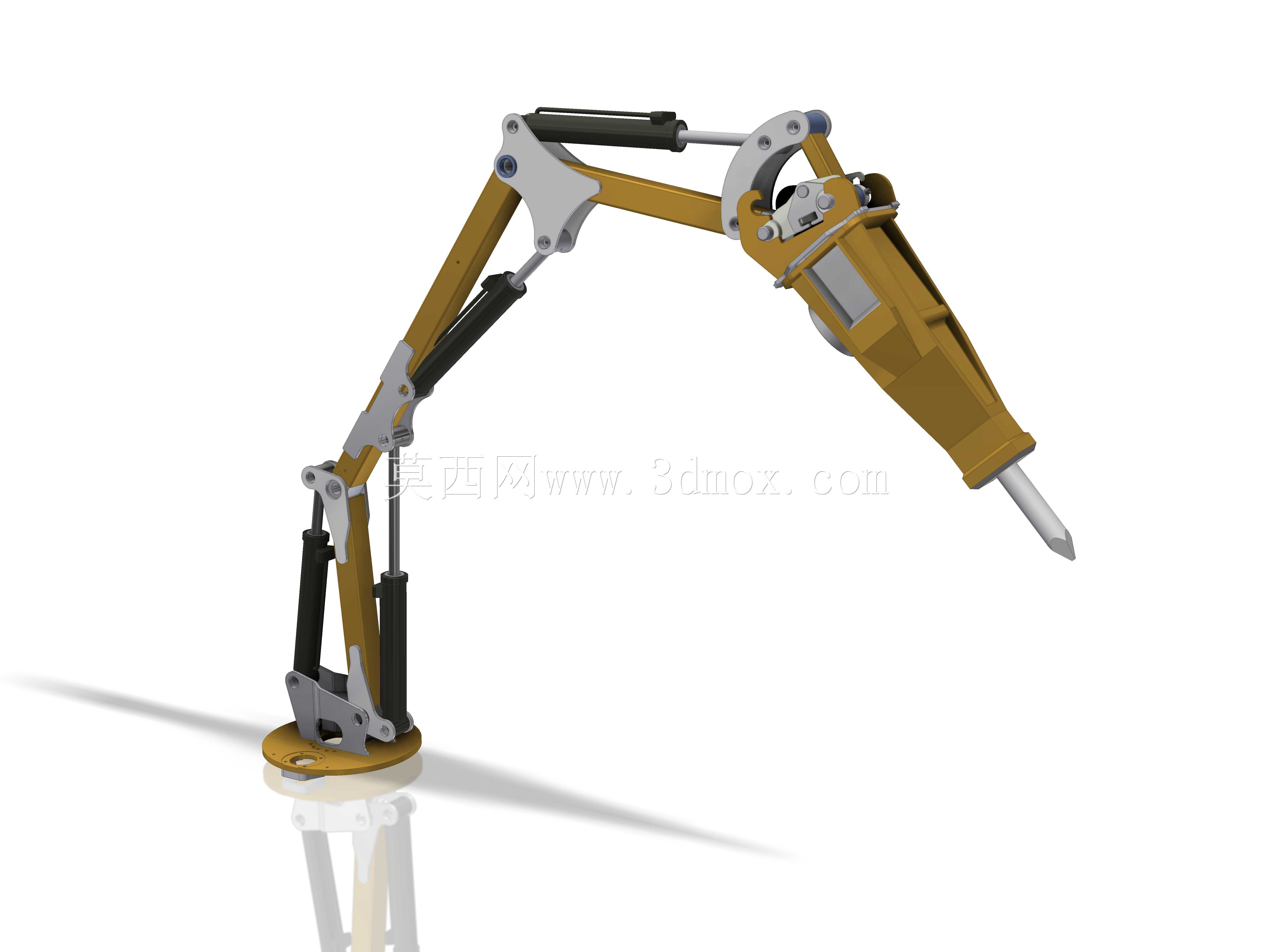

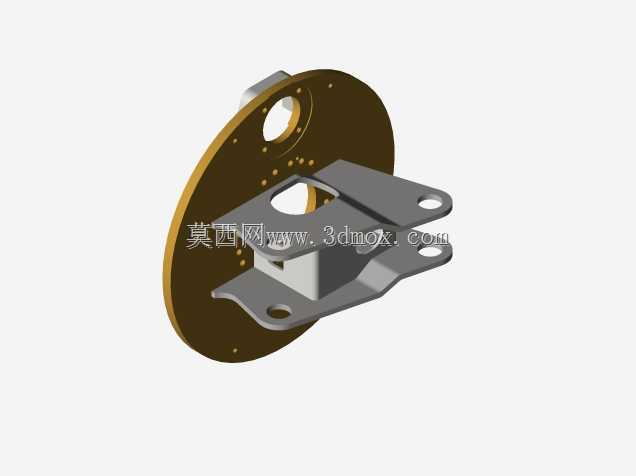

这款多关节铰接式气动破碎作业装置，主要适配小型工程破拆、矿山局部修整、建筑拆除、市政路面养护等多类作业场景，可搭载于小型工程机械底盘、固定作业工位或移动作业台架上，完成混凝土结构破碎、硬质岩层剥离、老旧构件拆除、冻土层破开等核心作业任务，相比传统手持式气动破拆工具，其铰接臂结构可大幅拓展作业覆盖范围，降低操作人员的劳动强度，同时规避近距离接触作业面带来的飞溅伤害风险。从功能特性来看，该装置采用多段铰接臂搭配气动冲击执行端的组合结构，臂架各关节处配置独立的液压支撑缸，可实现臂架俯仰、伸展、转角的多维度灵活调节，作业端的气动冲击机构可输出高频往复冲击动能，配合硬质合金凿头可快速破开高硬度硬质材料，臂架底座采用回转式安装结构，可实现水平方向大角度回转覆盖，无需频繁调整整机安装位置即可完成半径范围内的多点作业。在设计思路上，该结构优先考虑作业稳定性与动作灵活性的平衡，臂架各段采用箱型轻量化结构设计，在保证结构强度足以承接冲击反作用力的前提下，尽可能降低臂架自身重量，减小关节驱动负载；各铰接点采用耐磨衬套搭配密封轴承结构，可适应户外多粉尘、高湿度的恶劣作业环境，降低日常维护频次；气动冲击端与臂架末端采用快换式连接结构，可根据不同作业需求更换不同形制的凿头，适配破碎、凿毛、夯实等不同作业需求。从安装边界与尺寸适配来看，该装置底座采用标准法兰式安装接口，可直接匹配小型挖掘机、滑移装载机等通用小型工程机械的工作装置安装位，也可通过定制支架固定于厂房固定工位完成定点破拆作业；臂架完全收拢时整体占用空间紧凑，可适应狭窄巷道、室内拆除等狭小空间的作业需求，完全伸展时作业覆盖半径可满足常规中小型工程的作业范围要求，作业端冲击轴线可随臂架姿态调整实现多角度倾斜，可适配垂直向下、水平侧向、倾斜仰角等不同姿态的作业需求，无需调整被作业对象的位置即可完成多面破拆作业。整体结构的受力传递路径经过优化，作业时的冲击反作用力可通过臂架各段均匀传递至底座安装位，避免局部应力集中导致的结构变形，同时各驱动管路沿臂架内侧排布，设置有专用防护槽避免作业过程中飞溅碎石磕碰管路，提升设备运行的可靠性。
