单人环形概念低空飞行器结构设计

这款单人环形概念低空飞行器，瞄准城市短途点对点出行、低空通勤、景区观光体验、应急场景快速抵达等应用场景，主打解决地面交通拥堵下的小范围快速移动需求，定位为轻量化个人低空载具，可满足单人短距离无拥堵通行的使用需求，适配城市楼宇间、景区开阔空域、应急救援现场等多种低空作业与出行场景。

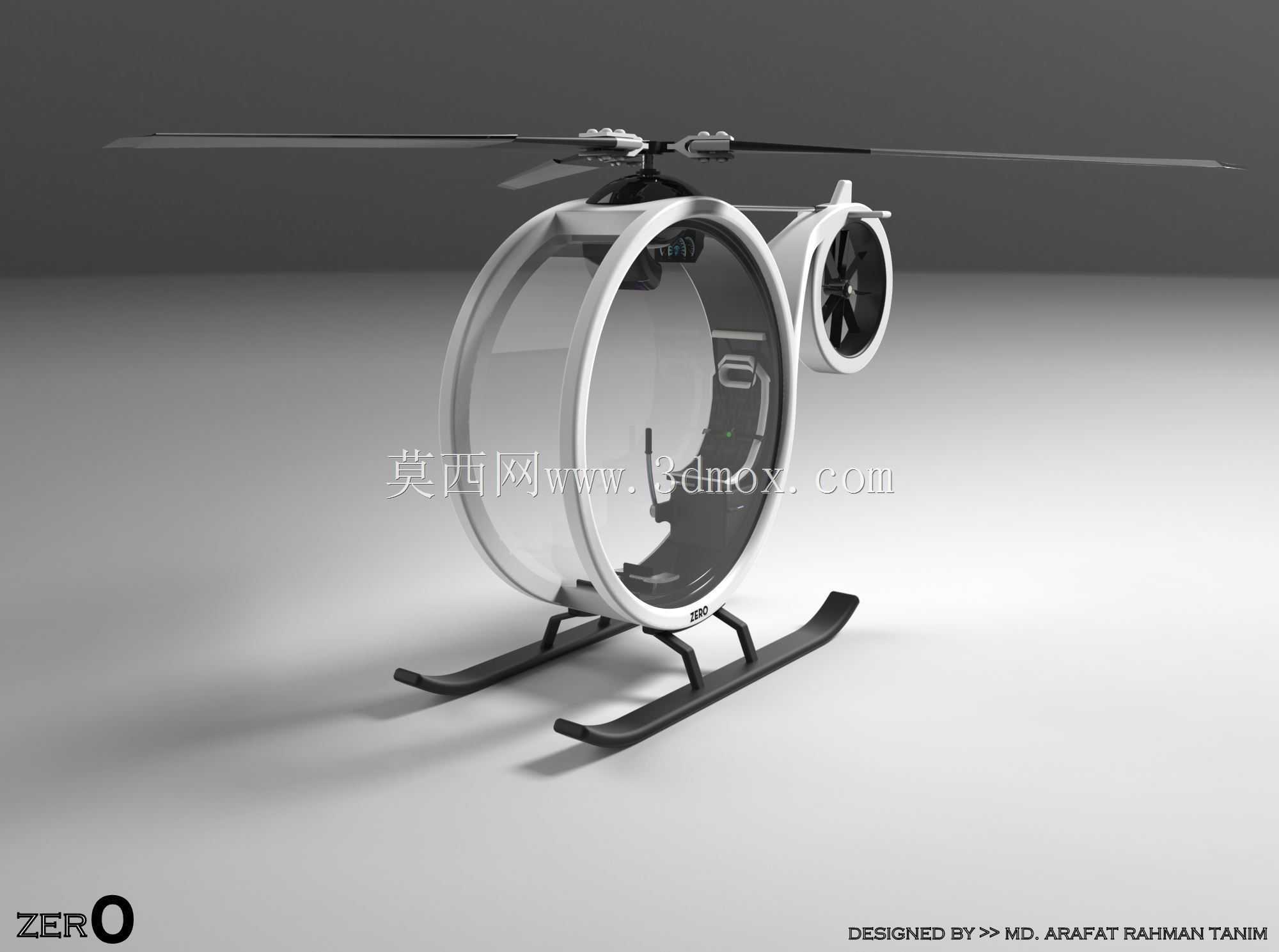

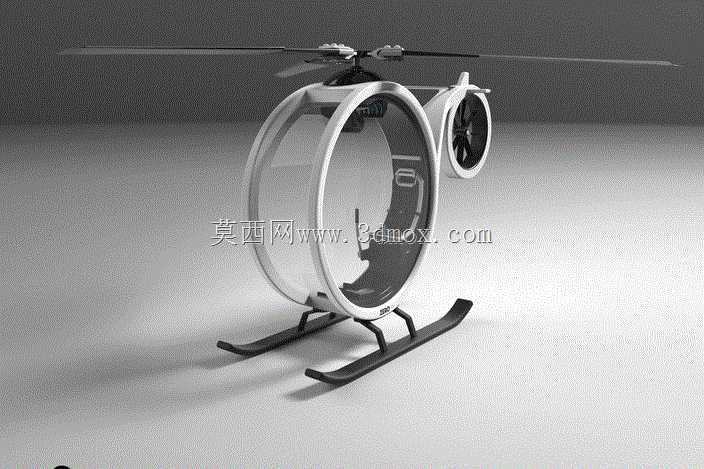

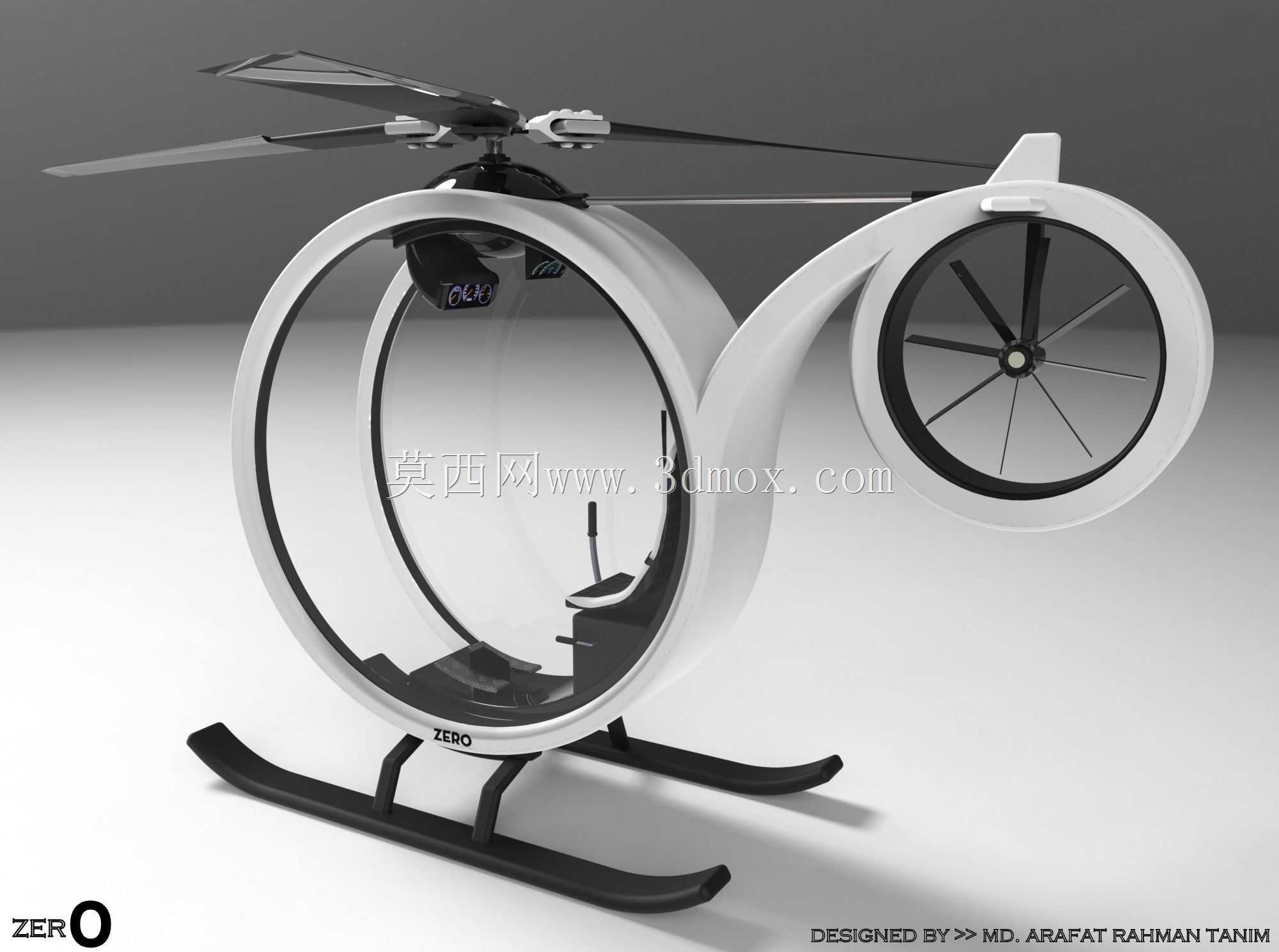

从功能特性来看，该飞行器采用共轴双主旋翼搭配涵道式尾桨的动力布局，主旋翼承担主要升力输出，涵道尾桨负责抵消主旋翼转动产生的反扭矩，同时可通过尾桨的推力差实现航向调整，相比传统外露尾桨，涵道结构能降低尾桨工作时的气流干扰，提升低空飞行时的安全性，避免尾桨剐蹭障碍物。机身采用大尺寸环形闭合结构设计，将单人驾乘舱完全整合在环形框架内部，驾乘人员处于环形结构的中心区域，外围的环形框架可形成结构防护，降低飞行过程中碰撞外物对驾乘人员的直接冲击。起落架采用双滑橇式结构，无复杂的收放机构，结构简单可靠，可在平整地面、草地、硬质铺装路面等多种地形完成起降，不需要专用的起降跑道，适配复杂的城市低空起降环境。

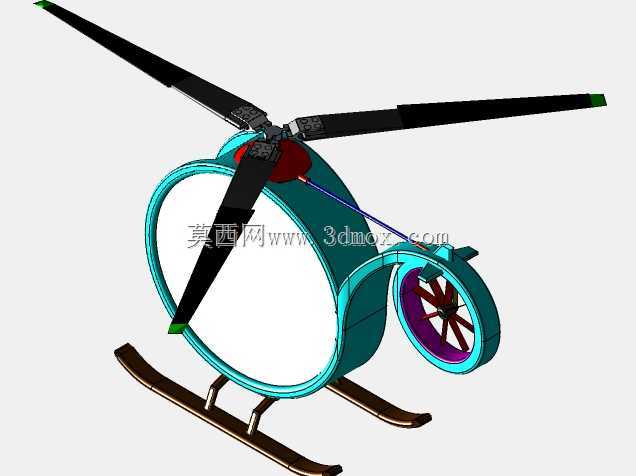

设计思路上，该概念载具打破了传统直升机的机身布局逻辑，取消了传统直升机的长条形尾梁结构，将尾桨通过短支撑臂直接连接在环形机身的侧后方，大幅缩短了整机的纵向长度，缩小了整机的停放与飞行所需空间，更适配城市楼宇间的狭窄空域穿行需求。环形机身采用一体化承载式结构设计，将主旋翼的安装基座、驾乘座椅、起落架安装位、尾桨支撑结构全部整合在环形框架上，减少了分散的结构连接件，在控制整机重量的同时提升了结构整体刚度。驾乘区域采用开放式极简设计，仅保留基础的驾乘座椅与操纵机构，降低多余结构带来的重量负担，符合轻量化单人载具的设计定位。

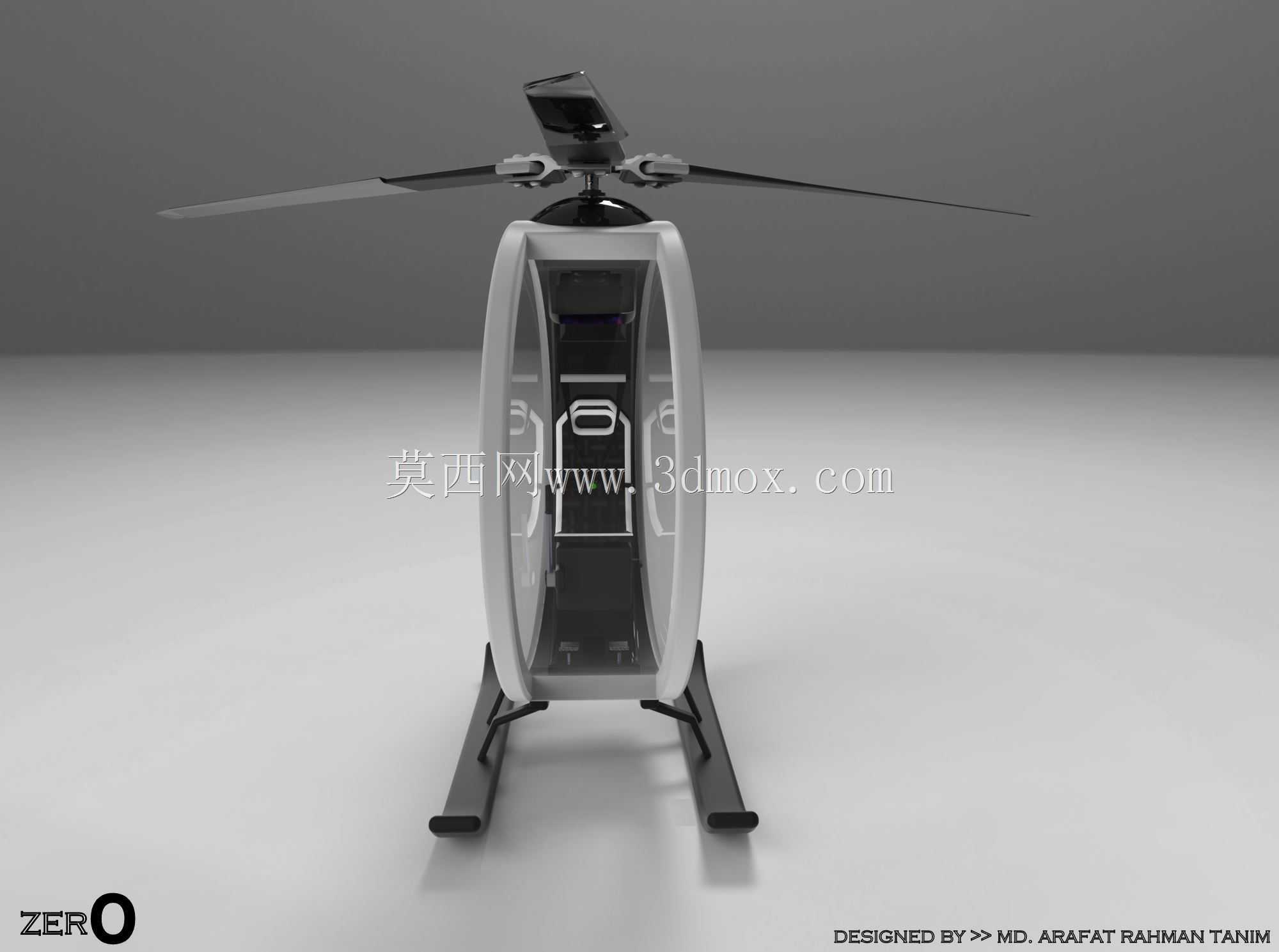

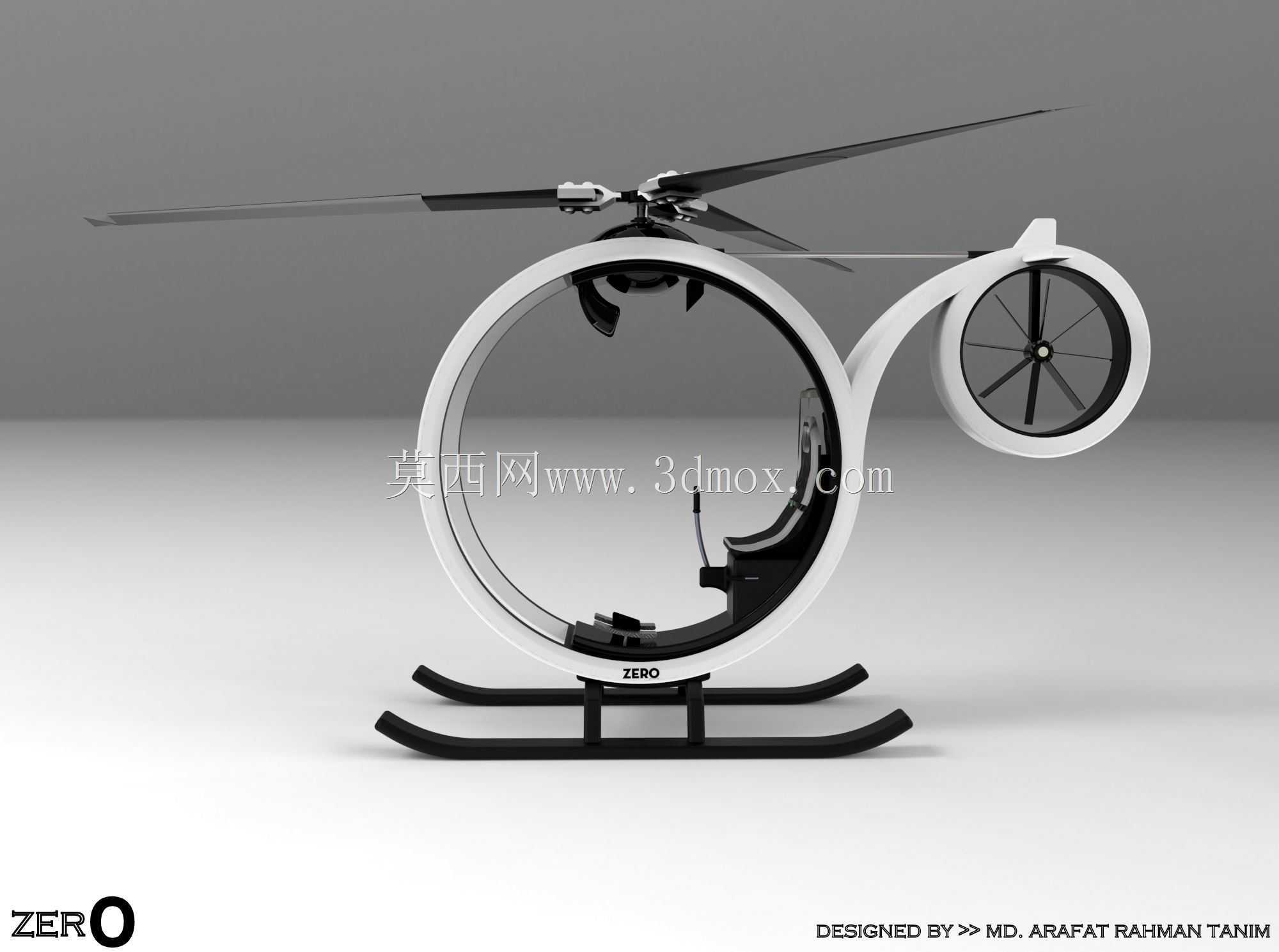

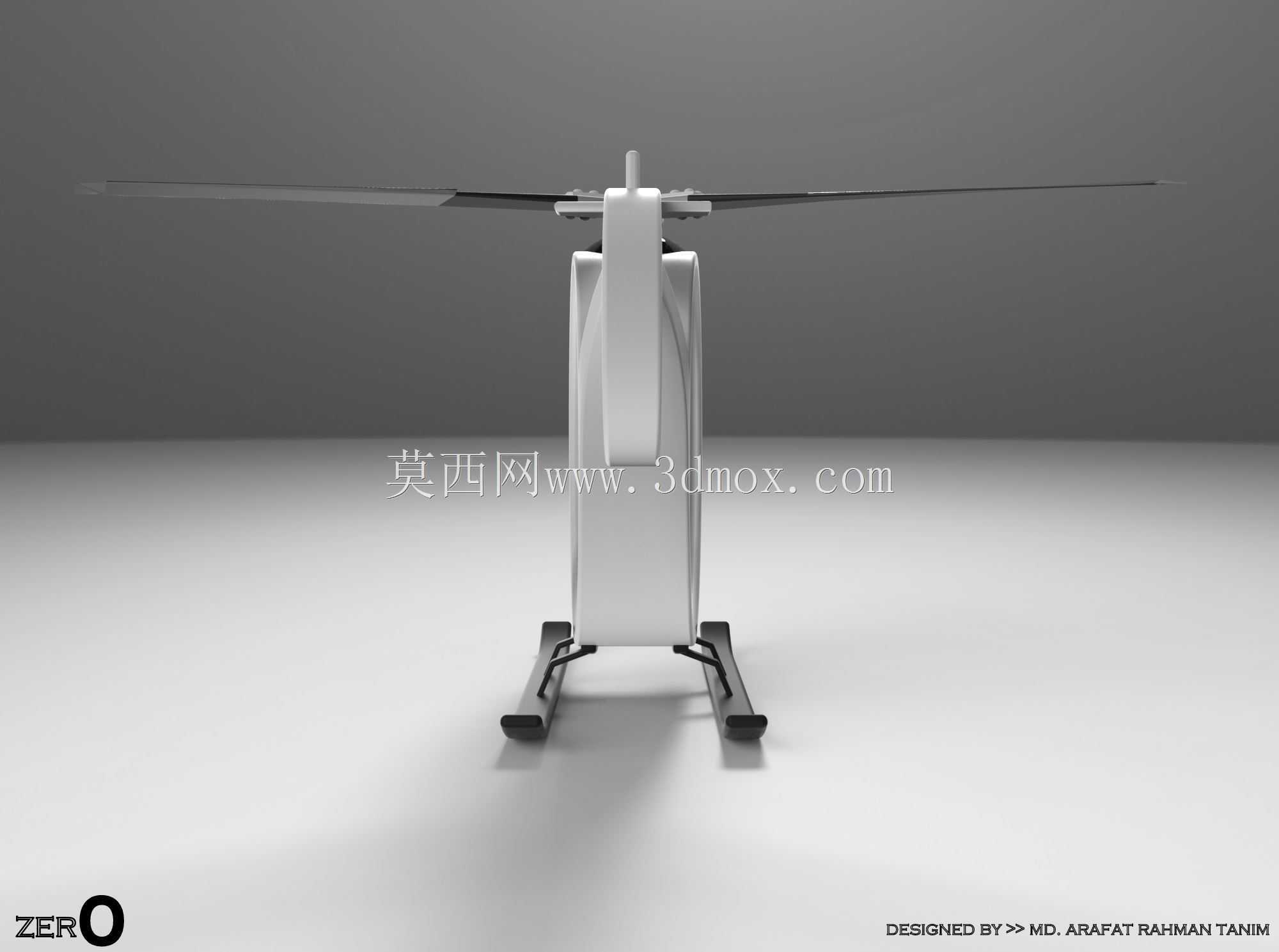

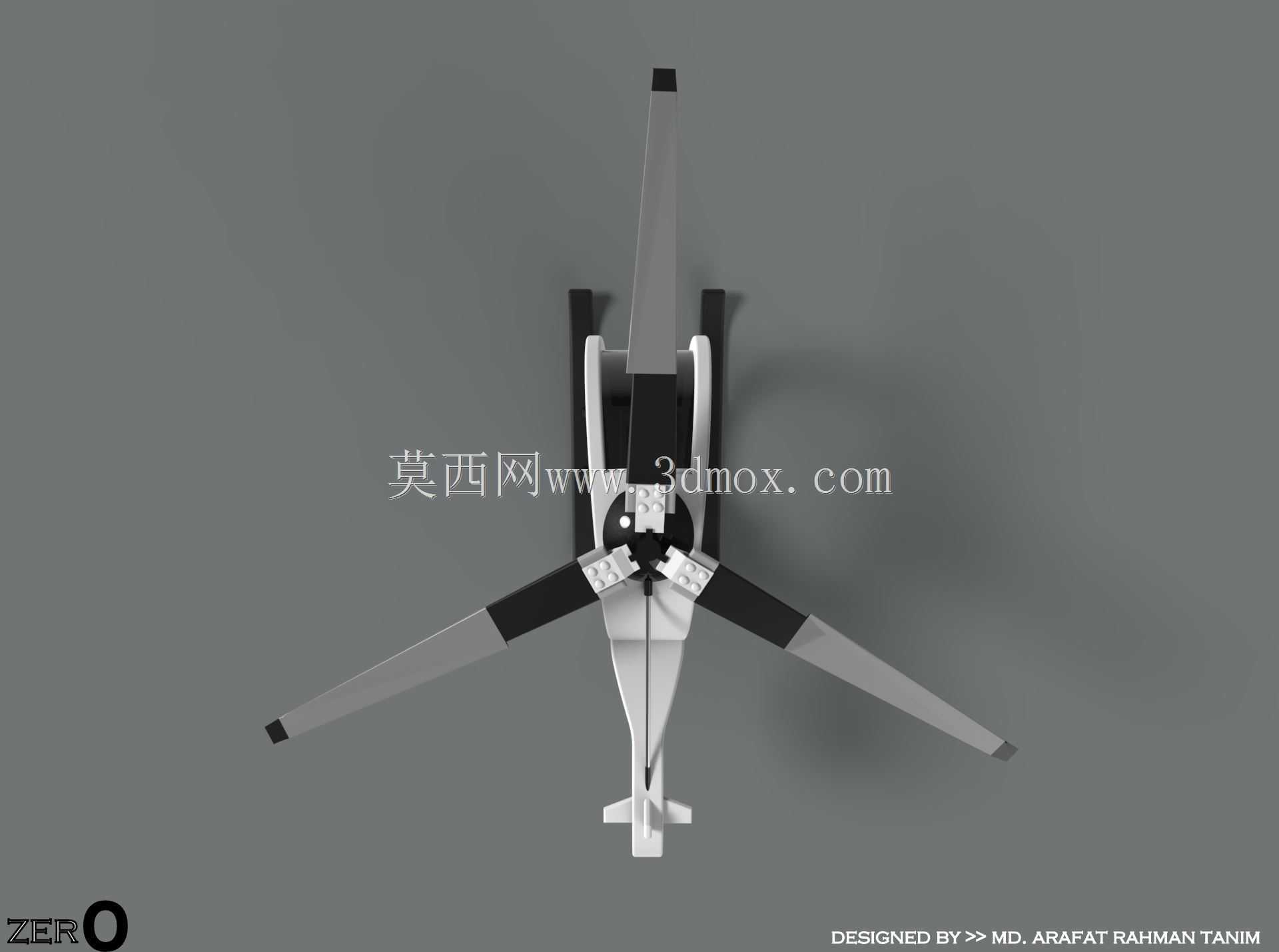

从外形尺寸与安装边界来看，该飞行器主旋翼直径略大于环形机身的外径，旋翼转动范围完全覆盖环形机身上方区域，尾桨涵道的外径远小于主旋翼直径，整机横向最大尺寸为主旋翼两端的长度，纵向尺寸为环形机身前端到尾桨涵道后端的长度，垂向尺寸为滑橇起落架底部到主旋翼桨毂顶端的高度。安装布局上，主旋翼桨毂位于环形机身的顶部中心位置，动力传动系统整合在桨毂下方的环形结构上沿，驾乘座椅固定在环形结构的内侧下部，重心落在环形结构的几何中心下方，保证飞行状态下的整机稳定性；滑橇起落架通过两个竖向支撑臂固定在环形机身的底部，两个滑橇平行布置，间距大于环形机身的横向宽度，保证起降时的侧向稳定性；尾桨支撑臂从环形机身侧后方的上部延伸而出，尾桨涵道的中心高度与主旋翼桨毂的高度基本持平，保证反扭矩作用的力矩效率，避免气流与主旋翼下洗流产生过多干扰。
