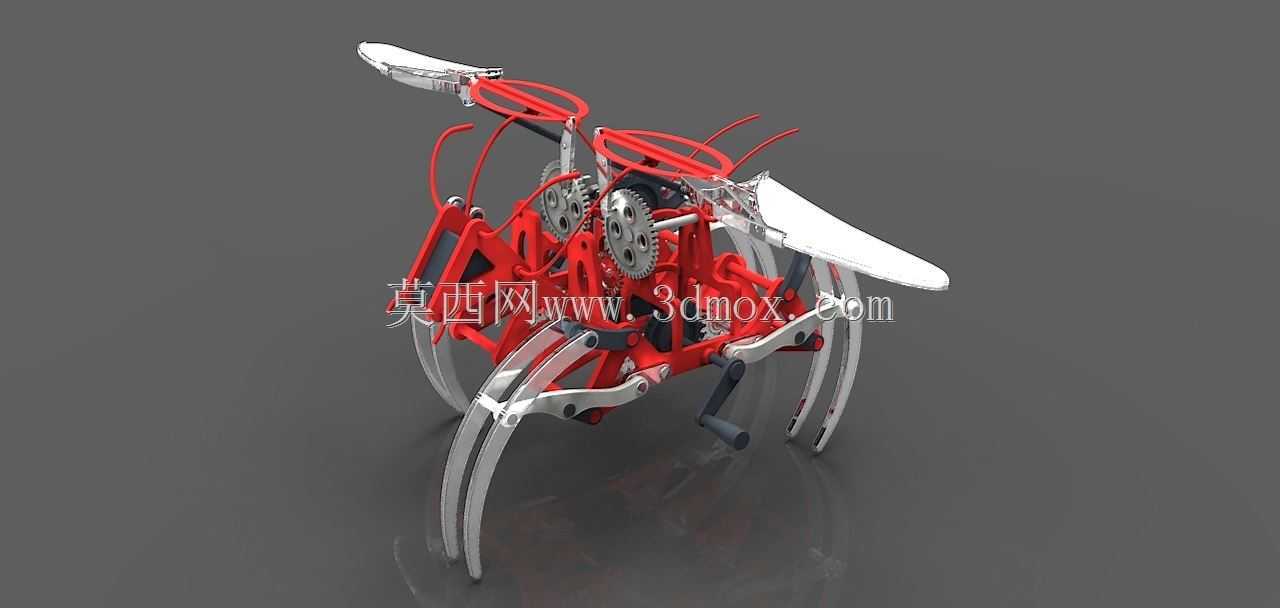

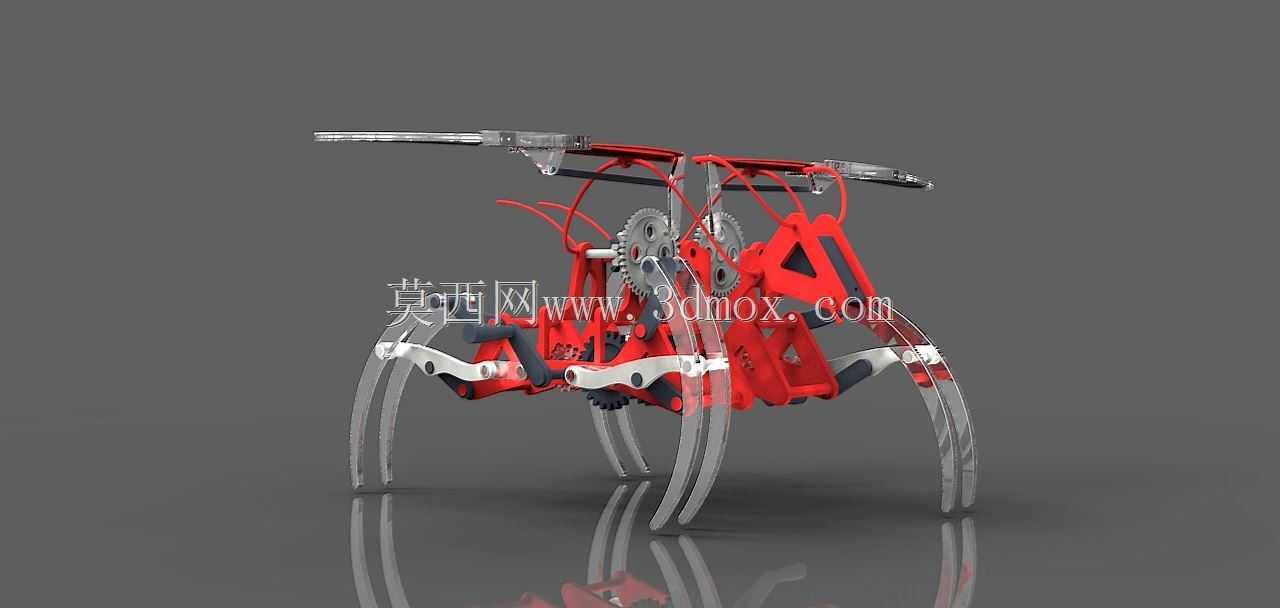

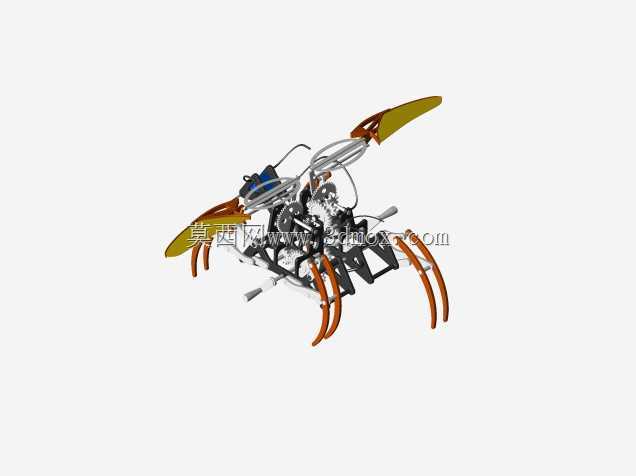

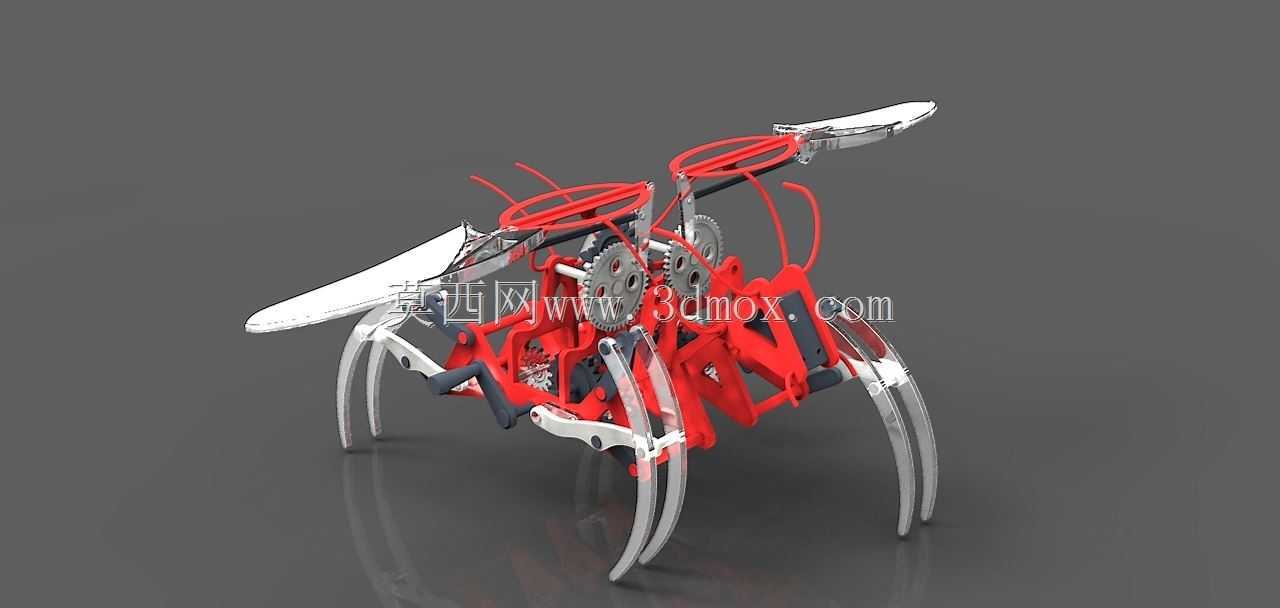

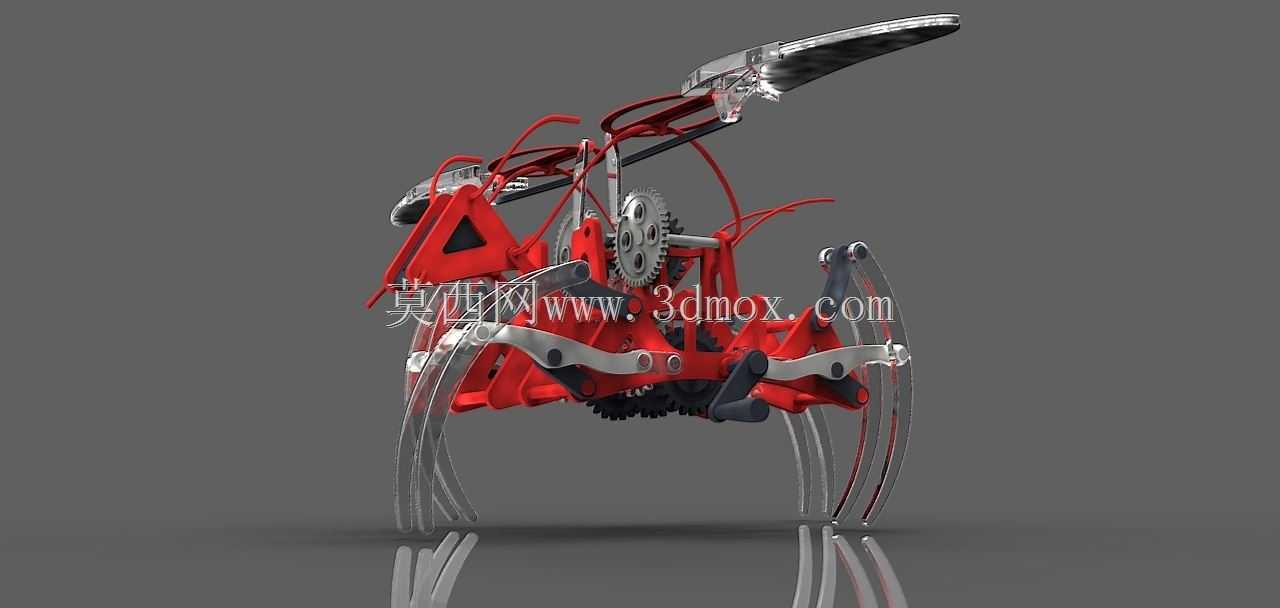

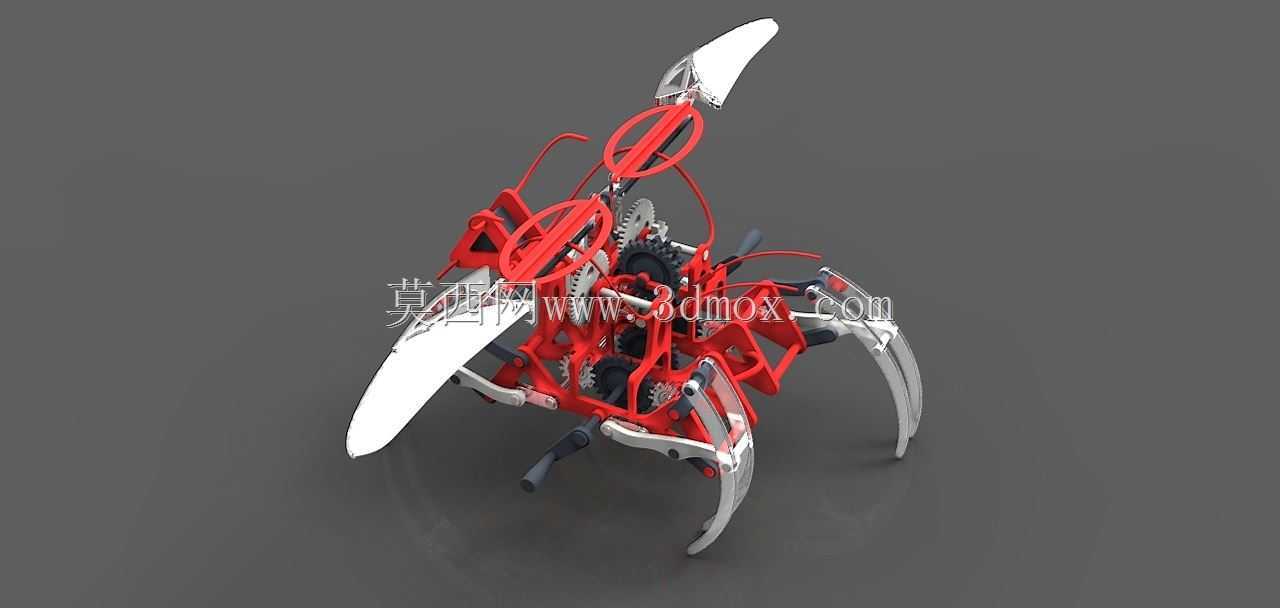

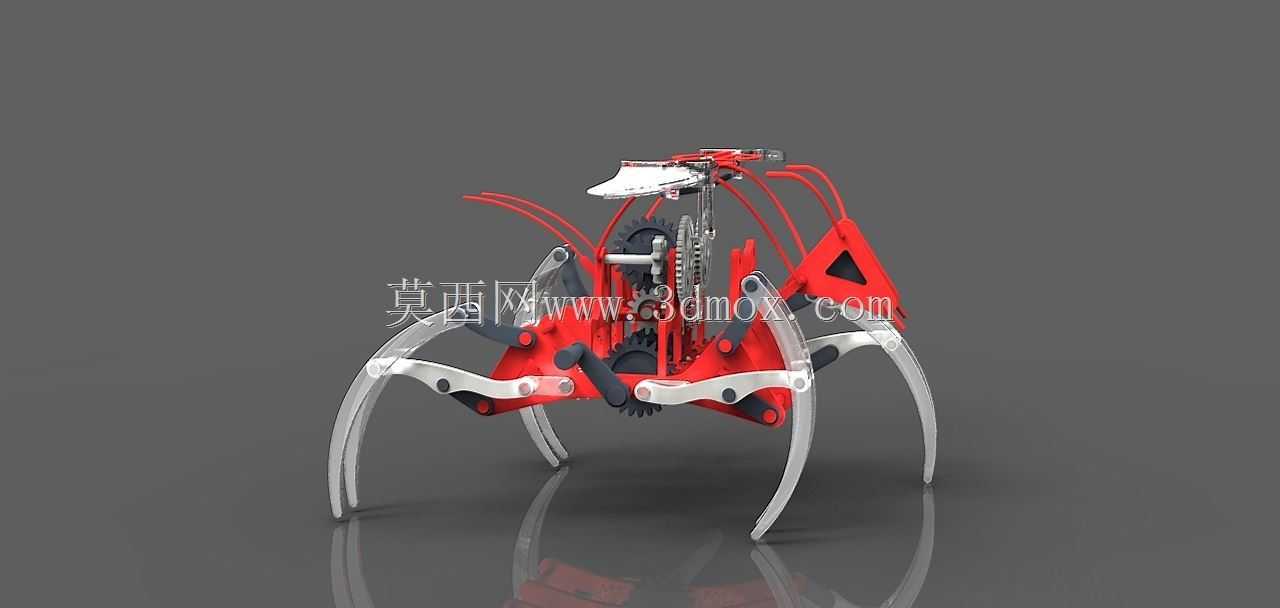

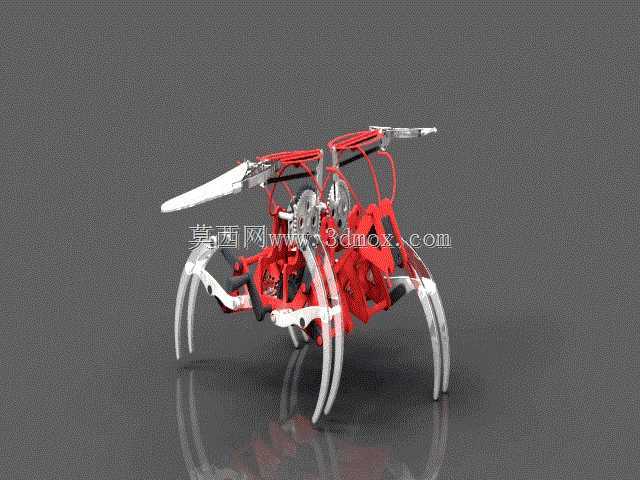

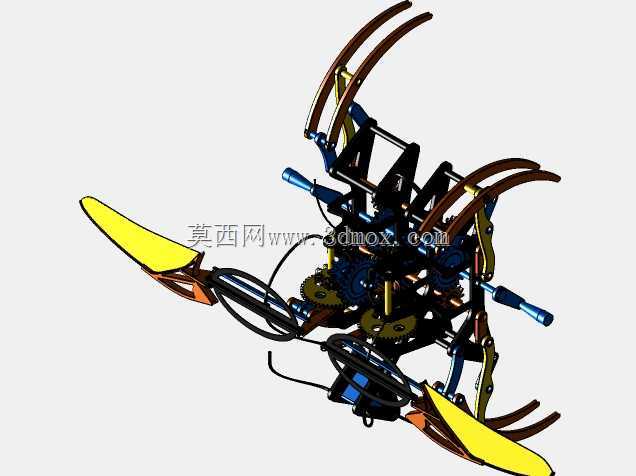

仿生飞虫式拍翼行走复合机械装置

这款仿生飞虫式复合机械装置，是将昆虫拍翼运动与多足行走特性融合的小型机械结构，核心依托单曲柄驱动逻辑实现整套机构的连贯动作，无需多套动力源即可完成两类仿生动作的同步输出，在仿生机械研发、科教演示、小型创意机器人开发场景中具备较高的参考价值。从实际应用层面来看，该装置可作为高校机械原理课程的具象教学载体，帮助学习者直观理解曲柄连杆机构的运动转换逻辑，也可作为小型仿生探测机器人的原型基础，经过轻量化改造与传感模块加装后，能够适配狭窄空间的巡检、复杂地形的短途探测任务，依托多足行走的地形适配能力与拍翼结构的辅助抬升特性，可在非结构化路面实现稳定移动，相比轮式移动结构具备更强的越障能力。在功能特性上，整套机构通过单组曲柄的圆周转动，同步驱动两侧拍翼结构完成规律性的上下扑动动作，同时将动力传递至多组行走腿构件，通过连杆的相位差设计，让多组行走腿依次完成抬升、前伸、落地、后蹬的行走循环，实现行走与拍翼动作的完全同步，无需额外设置复杂的电控协同系统，纯机械结构即可保证动作的匹配度，大幅降低了小型仿生装置的动力成本与控制难度。设计思路上，研发者参考了飞虫类生物的躯体比例与运动逻辑，将核心传动构件集中布置在躯体中部区域，保证整体重心落在行走腿的支撑范围内，避免动作过程中出现侧翻问题；拍翼结构采用轻量化的杆件搭配薄型翼面构件，在保证结构强度的同时降低往复运动的惯性冲击，行走腿末端采用弧形仿生足尖设计，增大与接触面的贴合度，提升行走过程的稳定性。从安装边界与尺寸适配来看，整套装置的躯体宽度控制在多组行走腿的最大展开跨度内，拍翼的上下摆动行程不会与行走腿的运动轨迹产生干涉，各连杆铰接处预留足够的转动间隙，避免运动过程中出现构件卡滞；整体结构的动力输入轴设置在躯体侧方，可直接适配小型电机的输出轴安装，无需额外加装复杂的减速传动组件，使用者可根据实际演示或改装需求，调整曲柄的偏心距参数，以此改变拍翼的摆动幅度与行走腿的步幅大小，适配不同的应用场景需求。
