乘用车双横臂前悬挂结构设计方案

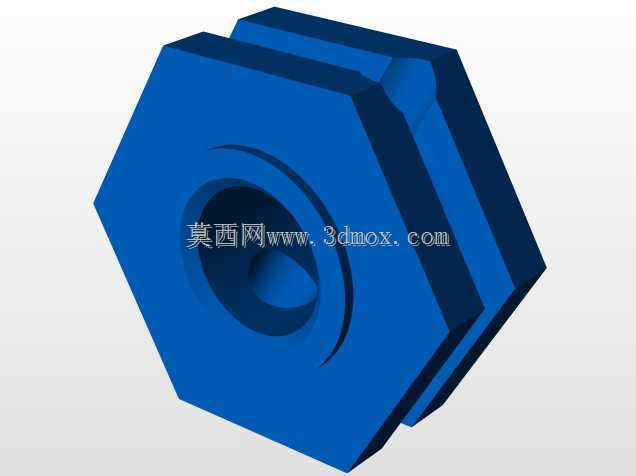

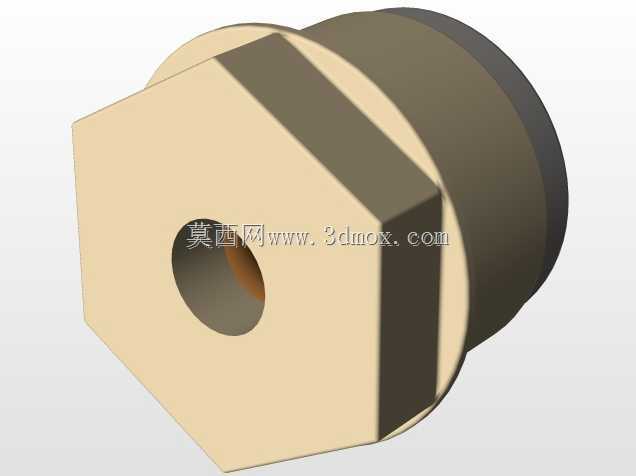

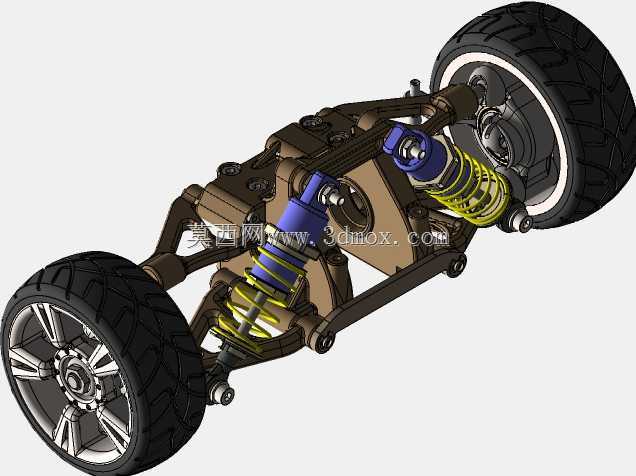

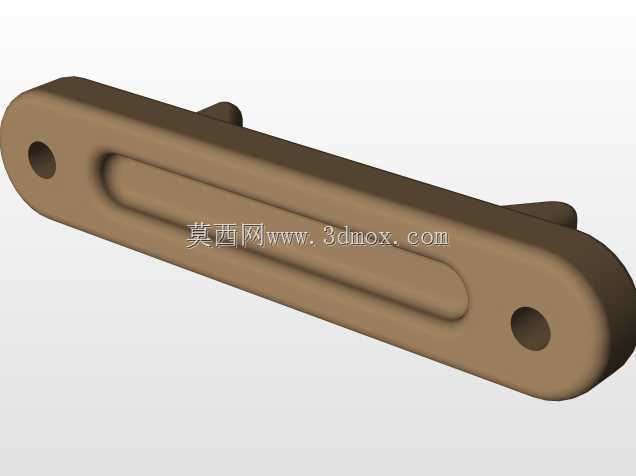

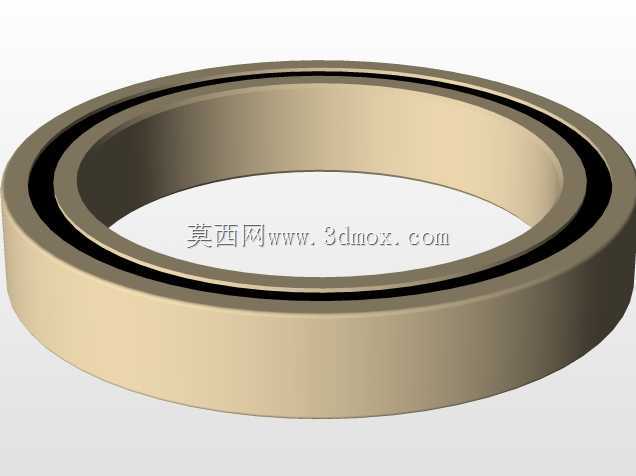

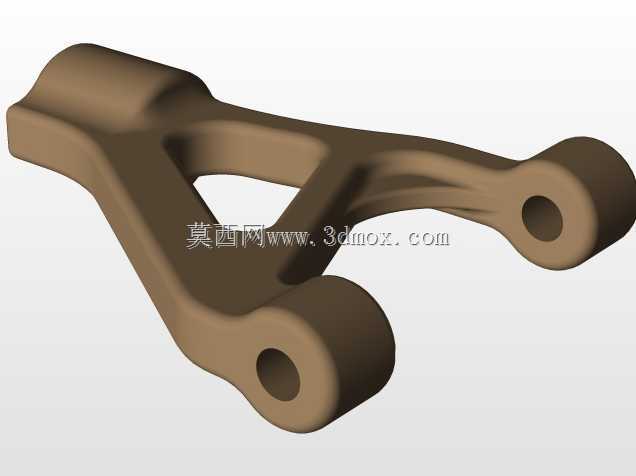

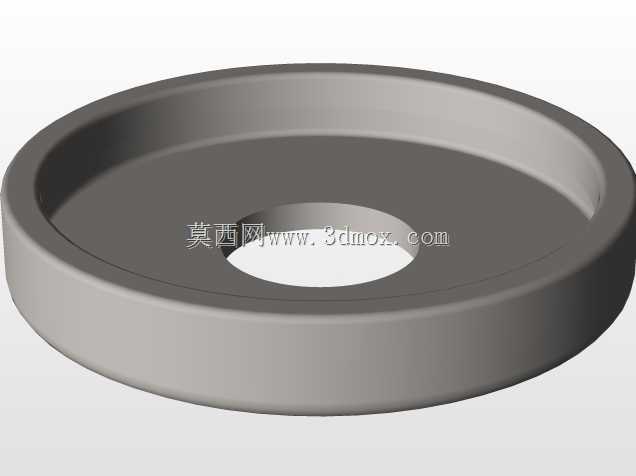

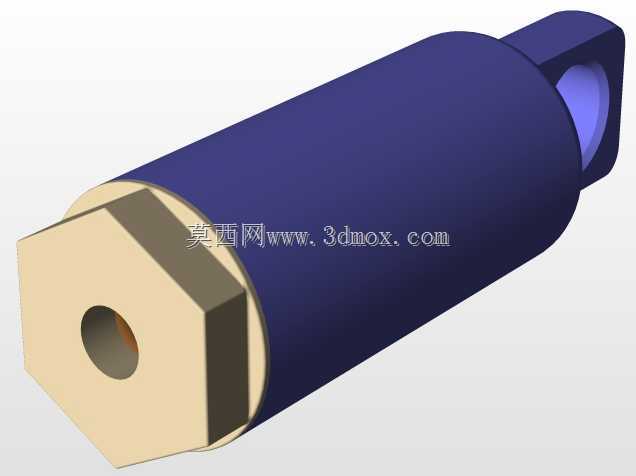

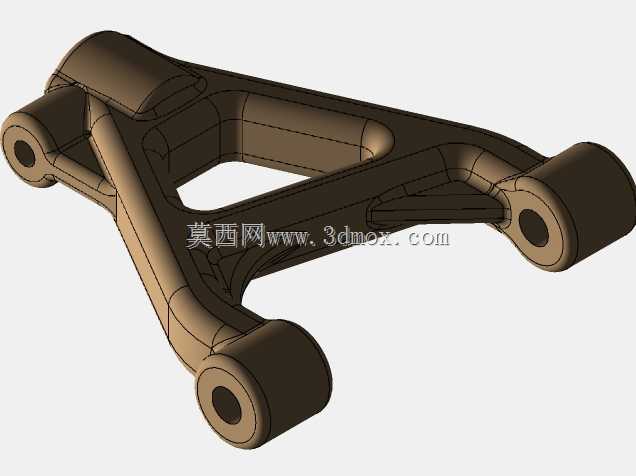

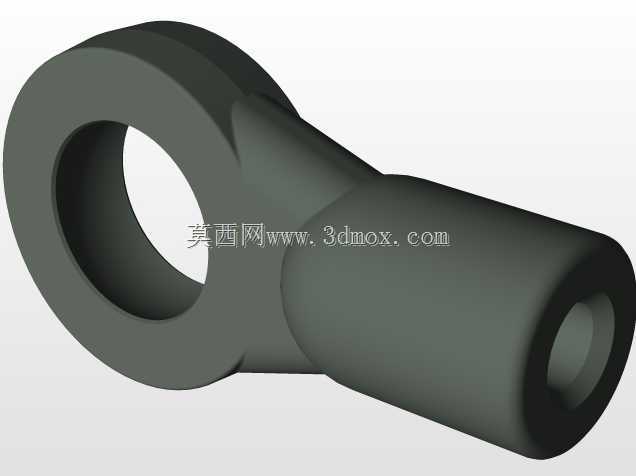

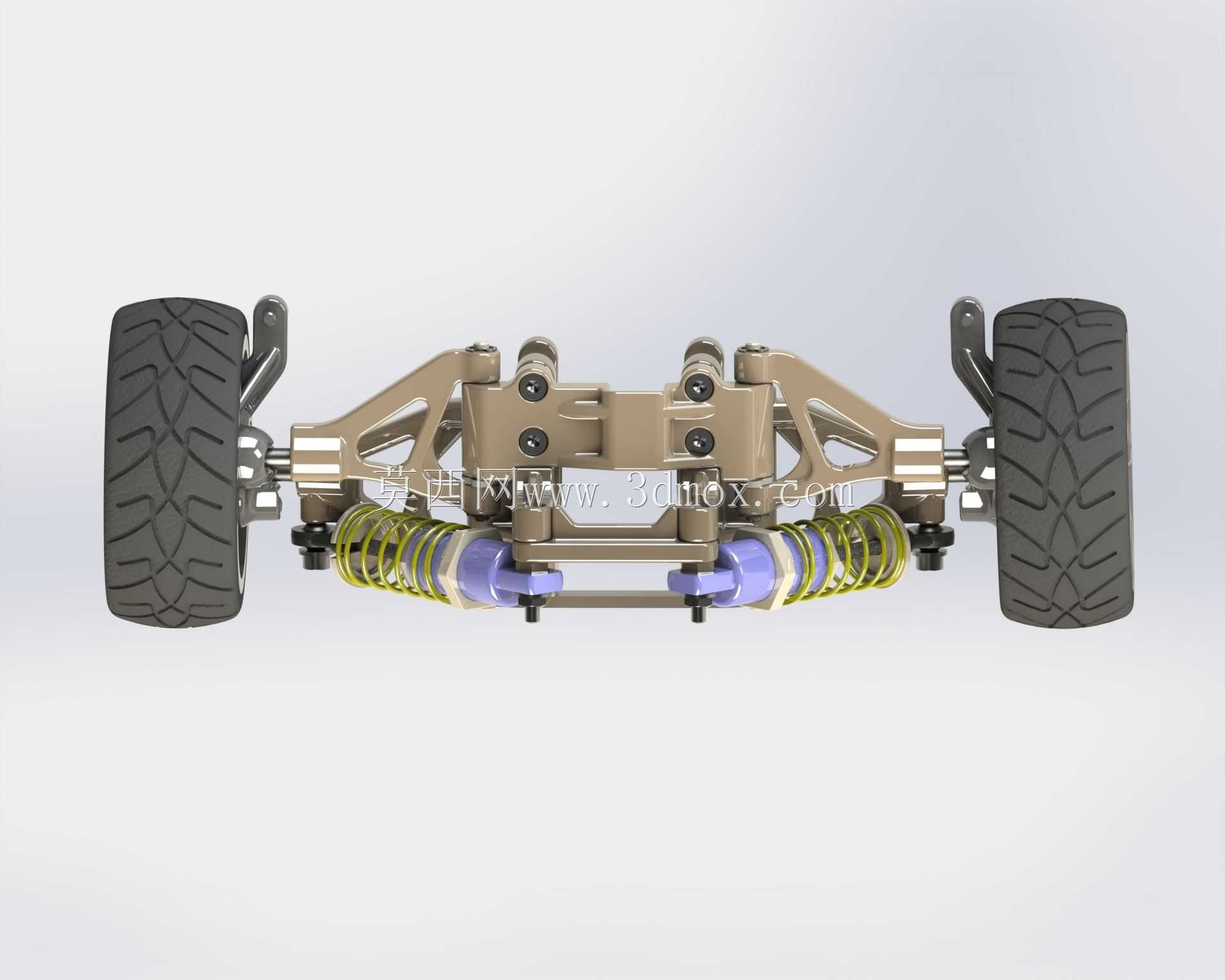

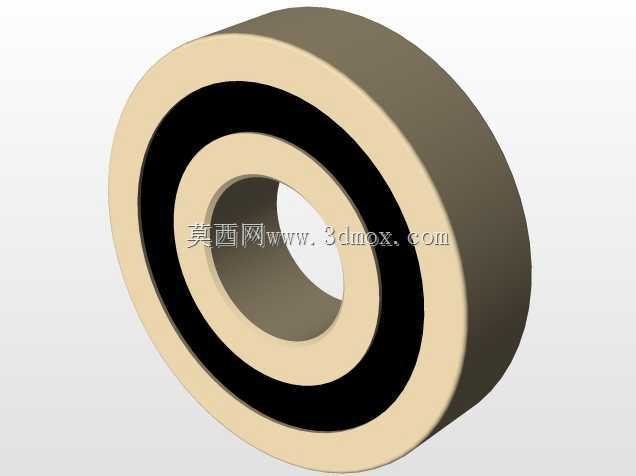

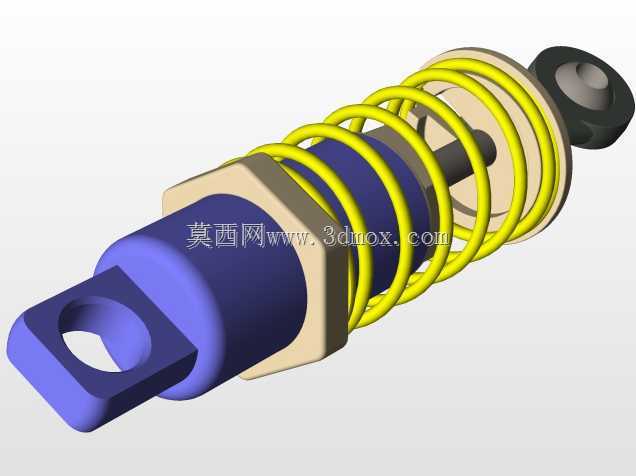

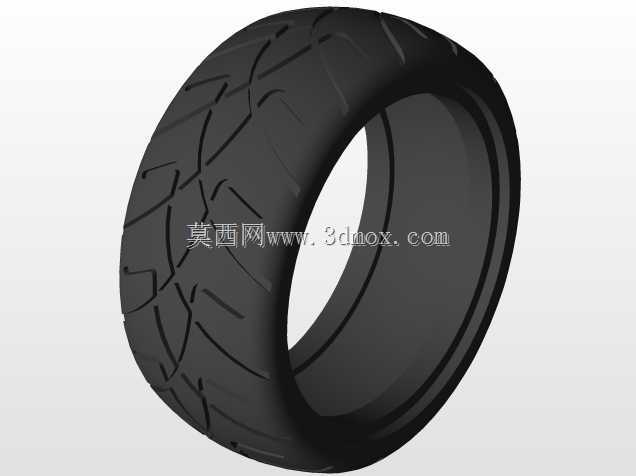

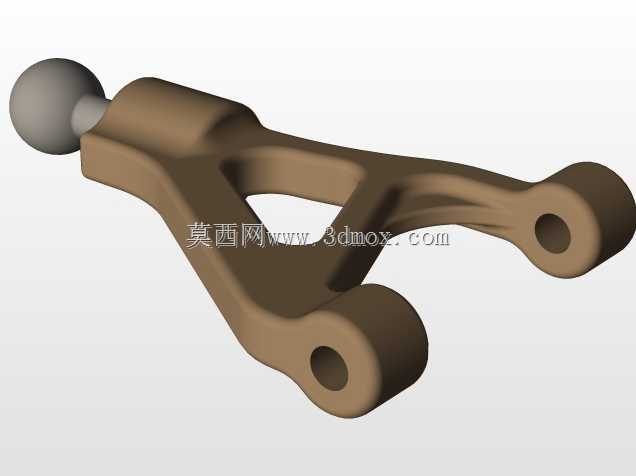

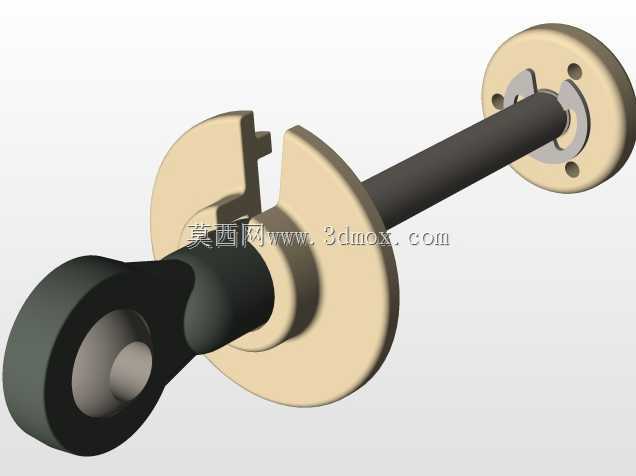

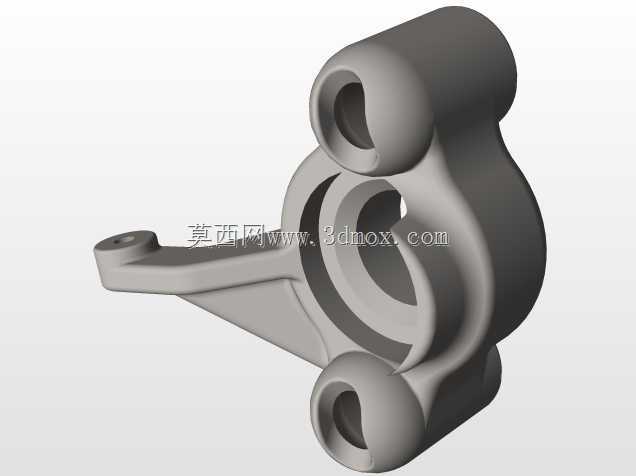

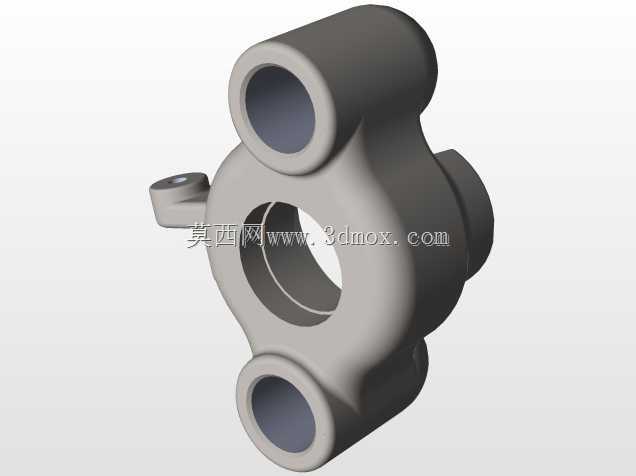

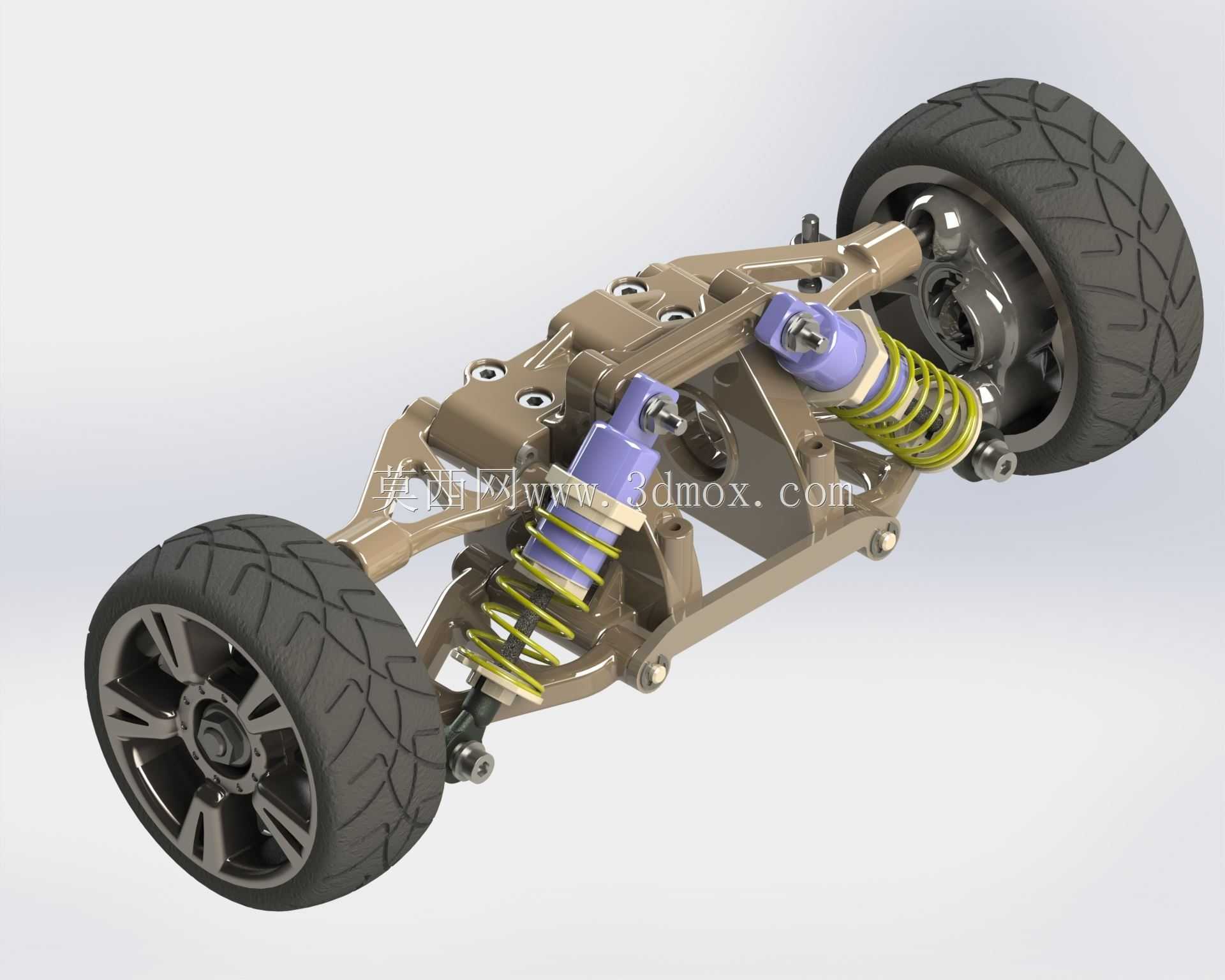

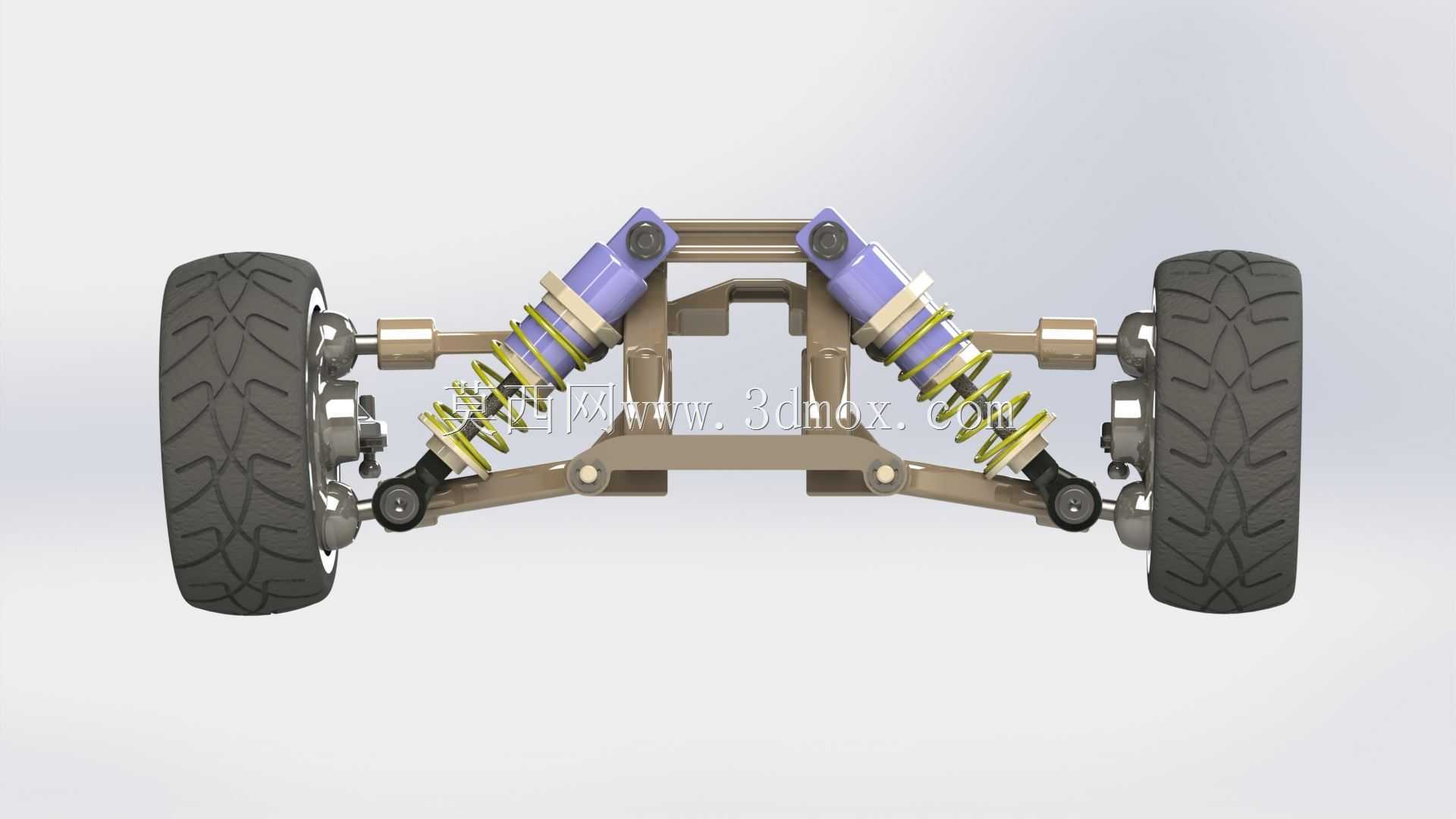

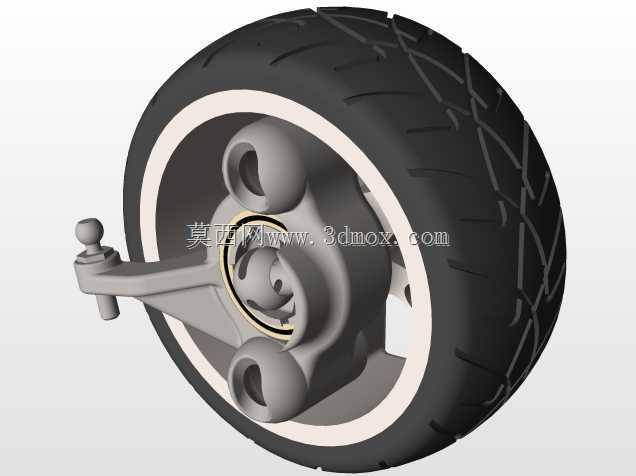

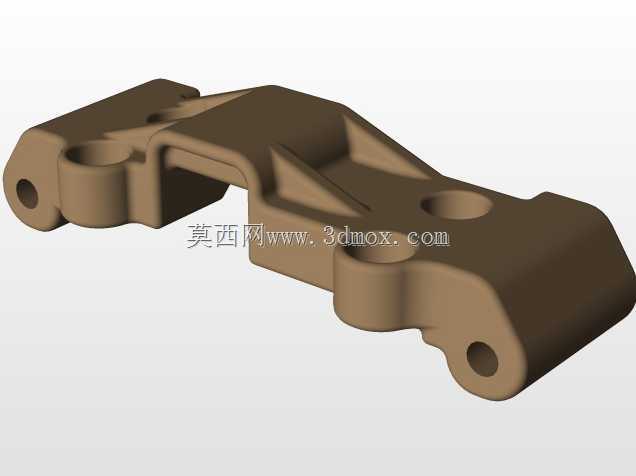

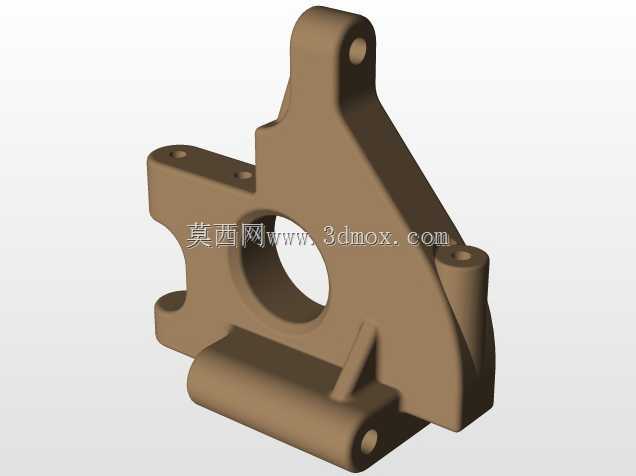

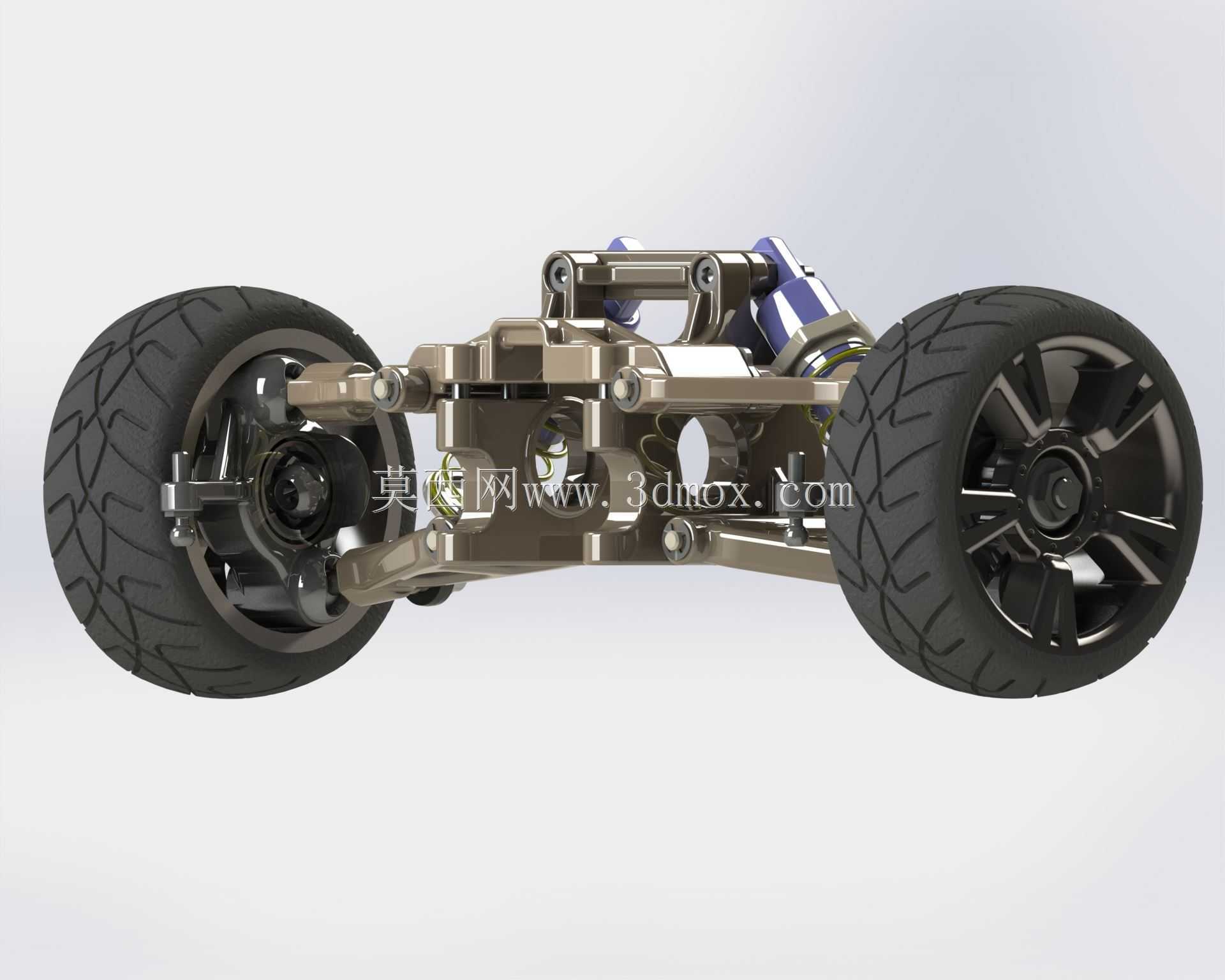

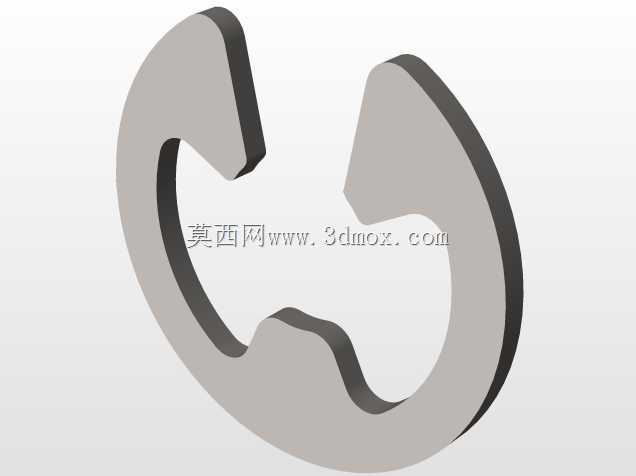

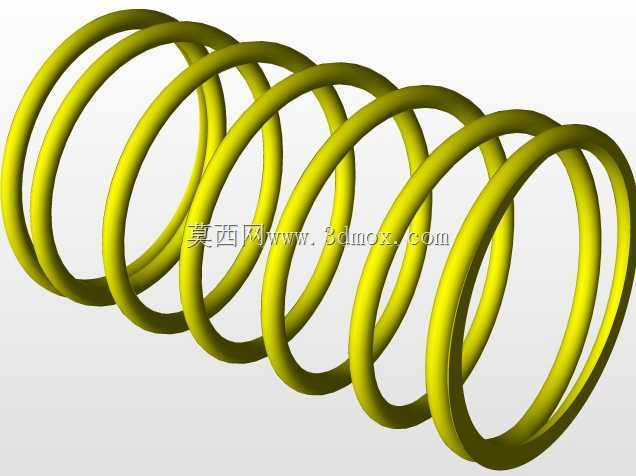

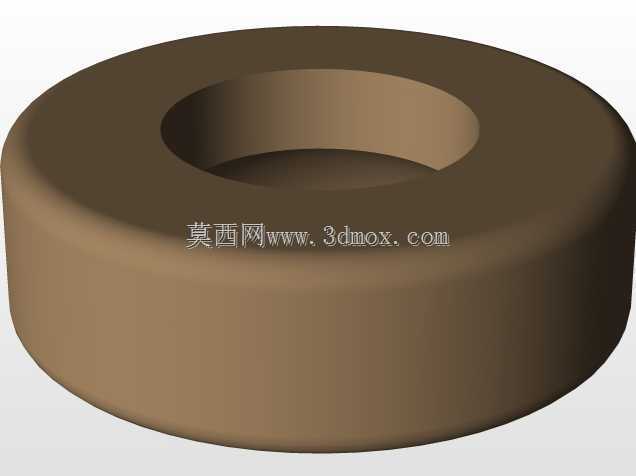

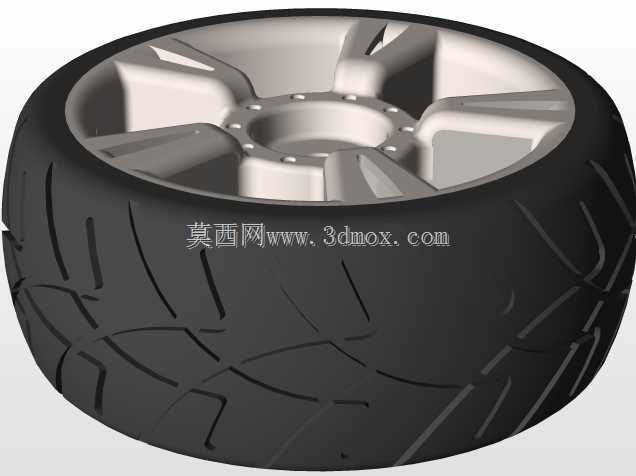

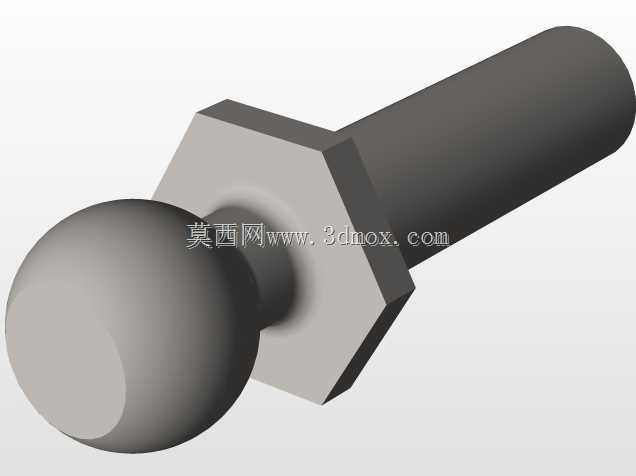

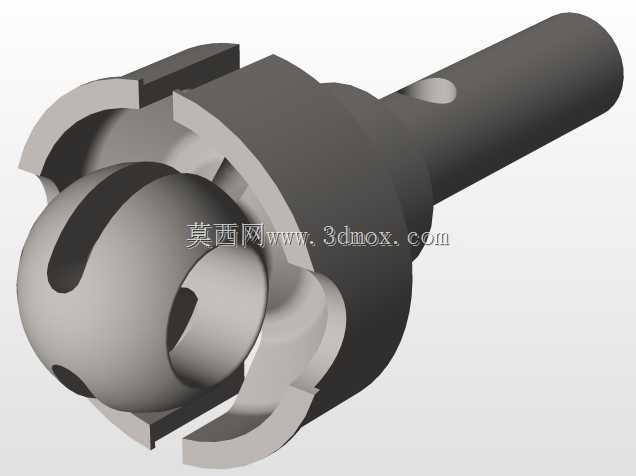

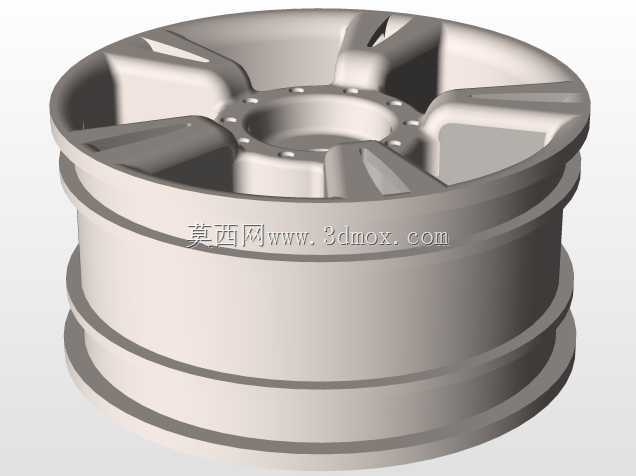

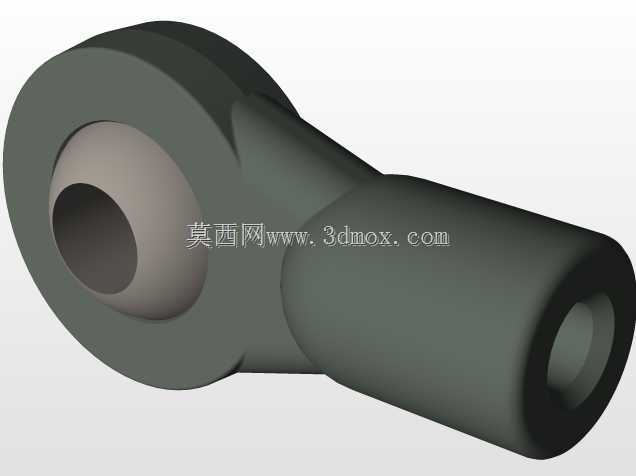

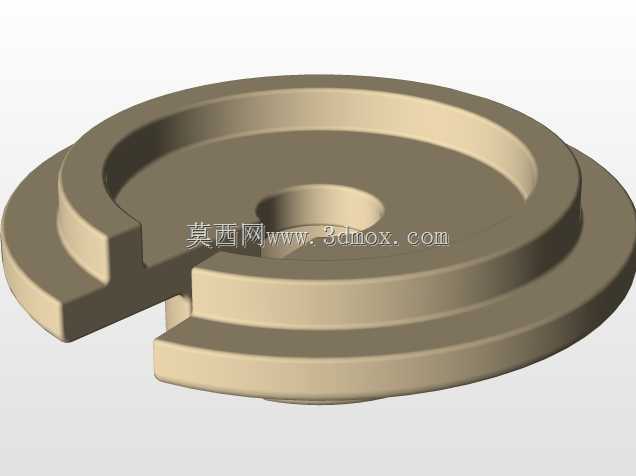

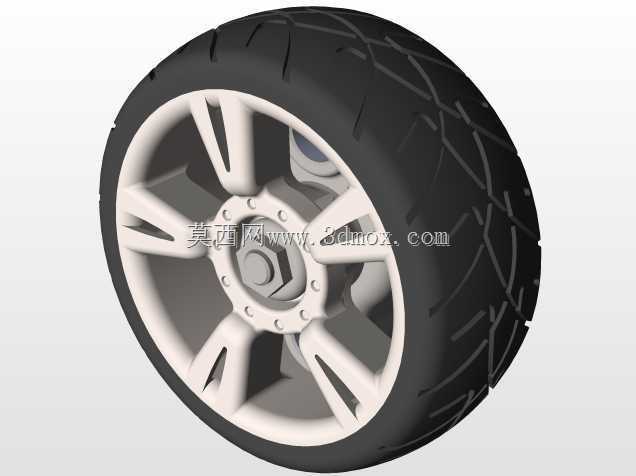

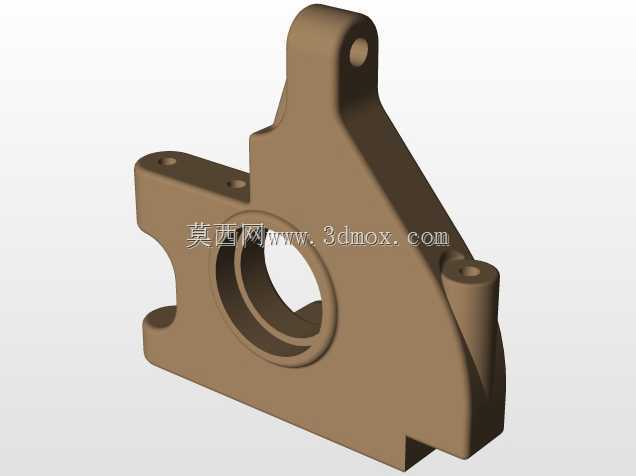

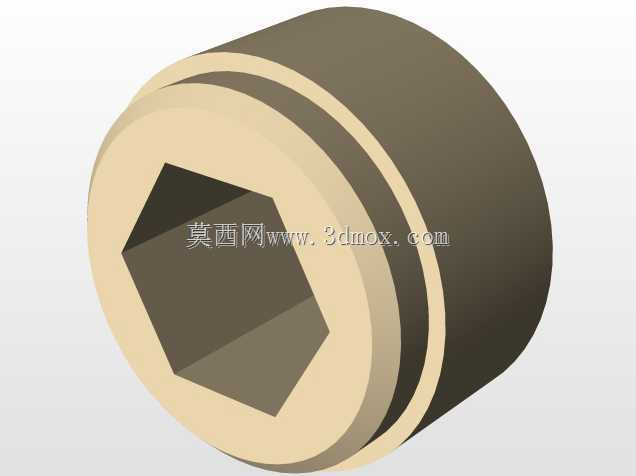

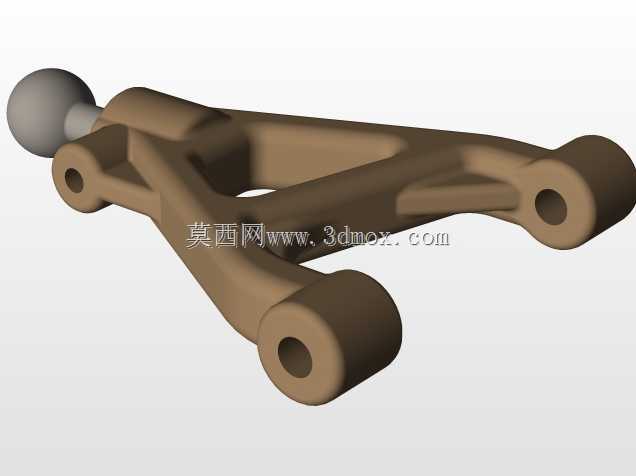

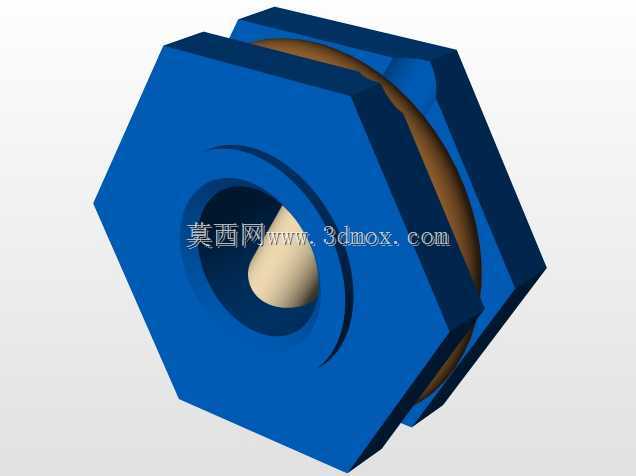

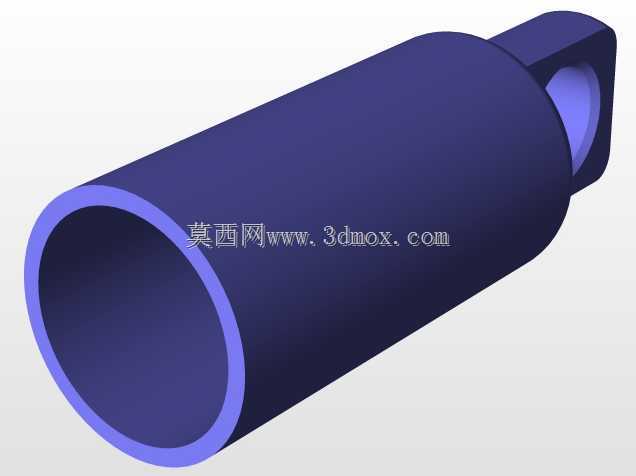

该结构为乘用车辆配套的前独立悬挂总成，主要应用于家用轿车、小型电动乘用车以及场地竞速特种车辆的底盘行走系统中，作为连接车轮与车身承载结构的核心部件，承担着传递车轮与车身间所有力与力矩的核心作用，同时能够缓冲路面传递而来的冲击载荷，衰减行驶过程中产生的振动，保证车辆行驶过程中的平顺性与操纵稳定性，避免路面颠簸直接传递至座舱影响驾乘体验，同时在车辆转向、加减速过程中约束车轮的运动轨迹，保证轮胎与地面的贴合度，提升抓地表现。整套悬挂采用双横臂式结构布局，上下两根不等长的控制臂通过球铰分别连接转向节与车身安装座，能够在车轮上下跳动时精准控制车轮的外倾角变化，相比传统麦弗逊结构拥有更出色的侧向支撑能力，适配对操控性能有较高要求的车型。设计过程中优先考虑了受力传递路径的合理性，将减震器与螺旋弹簧的安装点布置在下控制臂与车身副车架之间，既能够最大化缓冲冲击的行程，也避免了减震机构占用座舱前部的布局空间；转向节集成了刹车安装位、轮毂轴承固定位与转向拉杆连接点，将行走、制动、转向三个系统的安装接口整合为一体，减少了多余的连接部件，降低了整体结构重量。整套结构的安装边界围绕常规紧凑型乘用车的前轮舱空间设计，左右轮距适配1500-1600mm区间的车型平台，减震器安装座的孔位间距符合主流副车架的通用安装标准，控制臂的铰接点位置经过运动学仿真校核，在车轮全行程跳动过程中不会与轮罩、转向拉杆发生运动干涉，同时保证轮距变化量控制在合理区间，减少轮胎的异常磨损。结构中所有铰接位置均预留了衬套安装空间，能够通过更换不同刚度的橡胶衬套适配不同调校风格的车型，兼顾舒适取向与运动取向的底盘调校需求；外露的连接螺栓位置均设计了防松结构的安装空间，避免长期行驶过程中连接部件出现松动失效，整体结构在保证强度的前提下尽可能优化了部件壁厚，在满足整车轻量化要求的同时，能够承受急加速、急刹车、高速过弯等极端工况下的载荷冲击，不会出现结构变形或断裂的风险。
