迷你遥控水下探测机器人三维建模设计

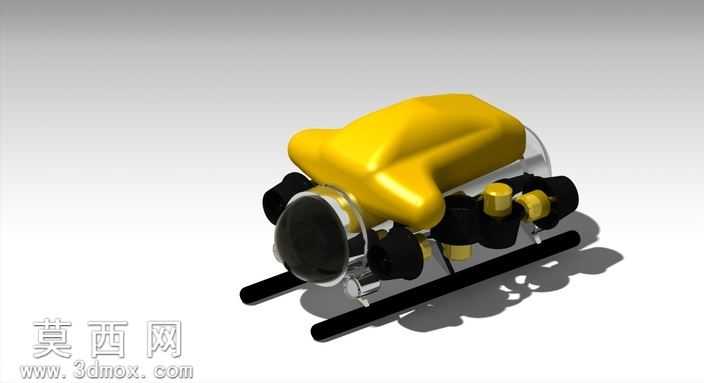

本作品为迷你遥控水下机器人（ROV）的三维设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先从整体功能布局出发，确定了紧凑化的小型水下航行器主体框架：上部采用流线型密封舱体设计，建模时通过曲面放样、曲率连续调整完成黄色外壳的曲面造型，保证外壳曲面过渡顺滑无折角，既降低水下航行的水流阻力，也为内部电子元器件提供充足的密封安装空间。中部框架采用透明可视化的舱段设计，建模时通过薄壁拉伸、装配约束完成透明舱体与上部密封舱的精准配合，可直观展示内部推进器、配重、管路组件的排布逻辑，底部设置两条平行的防滑滑橇结构，通过线性阵列、圆角处理完成结构建模，既可以作为机器人着陆水底时的支撑结构，避免底部推进器与水底硬物磕碰，也能在一定程度上调整整机重心，保证水下航行的姿态稳定性。推进系统部分，建模时分别构建了多组不同朝向的推进器单元，通过同轴配合、角度约束完成推进器在舱体周边的布局，不同朝向的推进器可分别提供前进、上浮、转向、定深的动力，满足小型ROV在浅水环境下的全向移动需求；前部设置圆形观测视窗，通过旋转凸台、薄壁切除完成视窗与密封舱的配合结构，可搭载小型摄像模块完成水下观测作业。材质与渲染阶段，针对不同部件匹配对应材质属性：上部黄色外壳采用亮面工程塑料材质，调整反射率、粗糙度参数模拟防水密封外壳的光滑质感；中部透明舱体采用高透亚克力材质，设置合适的折射参数还原透明构件的通透视觉效果；推进器部件采用哑光黑色工程塑料搭配金属质感的连接轴件，还原动力部件的真实材质表现；底部滑橇采用哑光黑色耐磨工程塑料材质，匹配水下接触部件的耐磨属性。渲染时采用柔和的影棚环境光，添加合适的地面阴影效果，清晰呈现整机的结构层次与部件排布，同时输出了对应格式的模型文件与渲染效果图，完整还原迷你ROV的设计细节与结构逻辑，整体设计兼顾小型化、易操控、结构可靠的特点，适配浅水域水下观测、近岸水下探查等场景的使用需求，各部件的建模均遵循装配工艺要求，预留了密封件、紧固件的安装位置，保证模型具备实际生产参考的可行性。
