垂直循环式智能立体停车装置结构设计

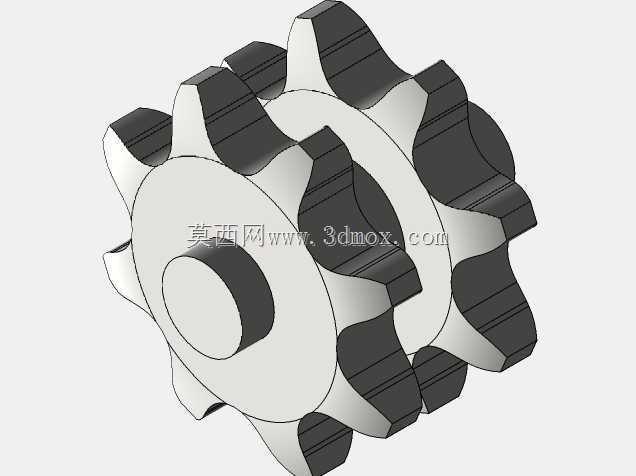

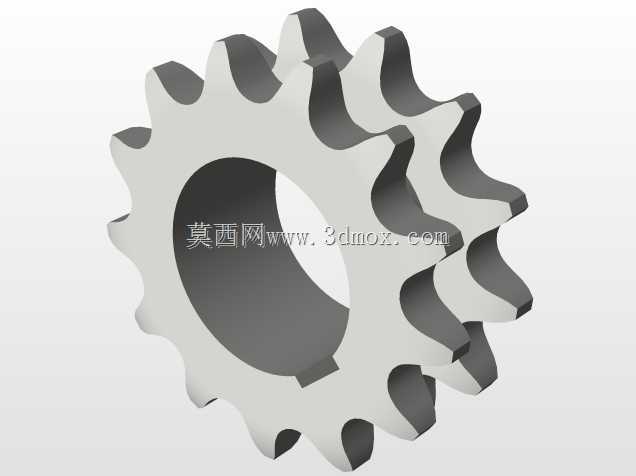

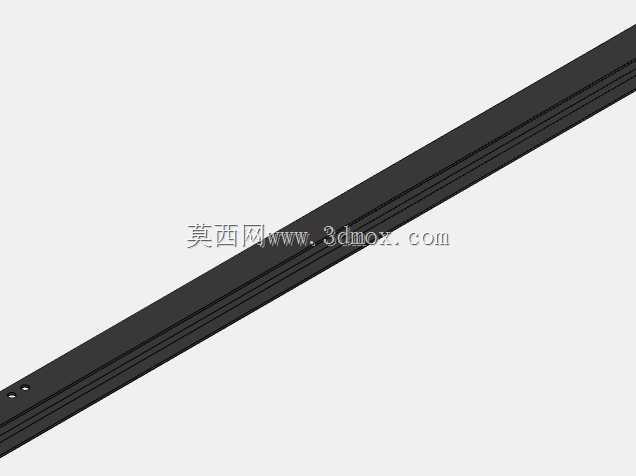

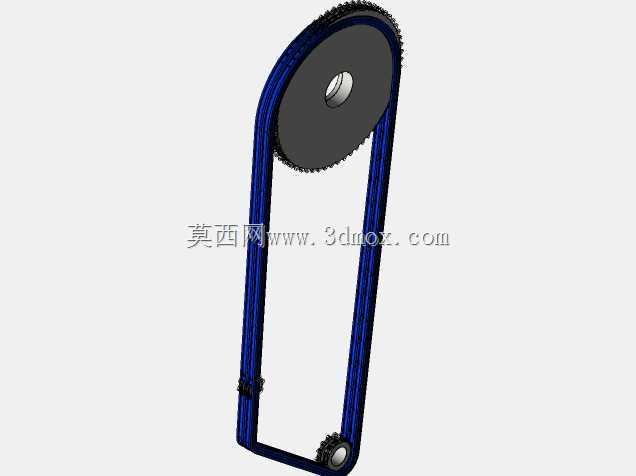

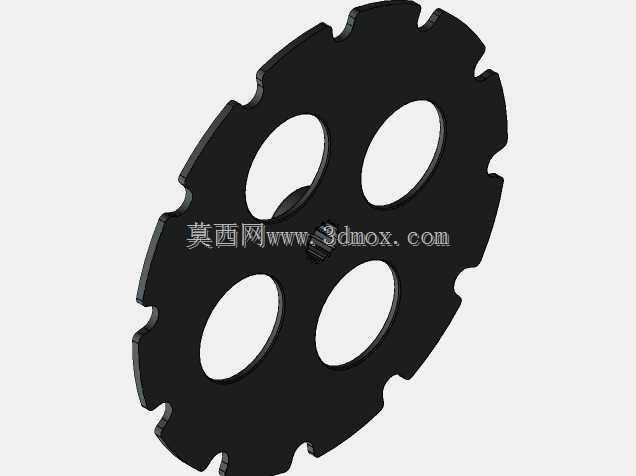

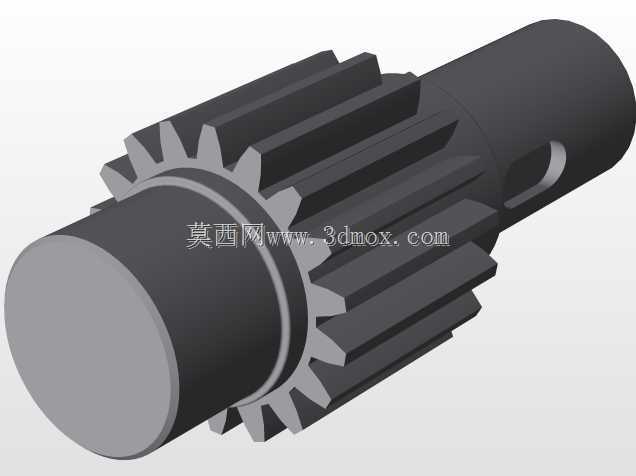

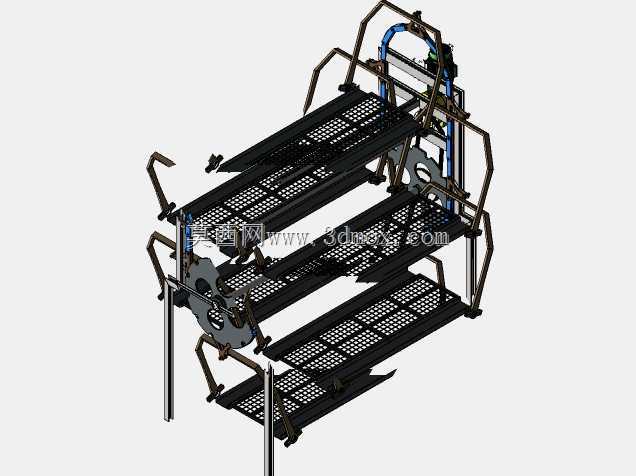

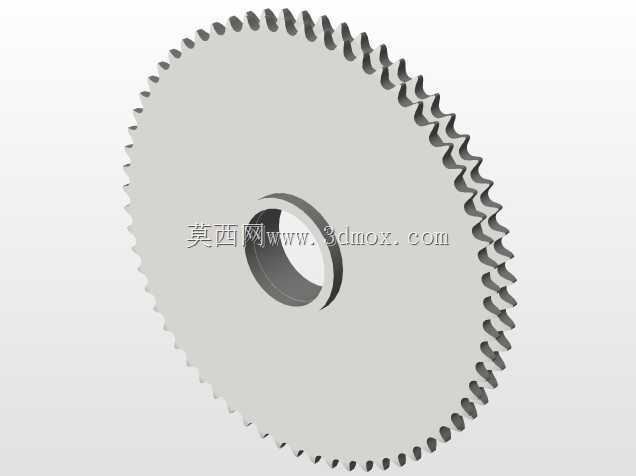

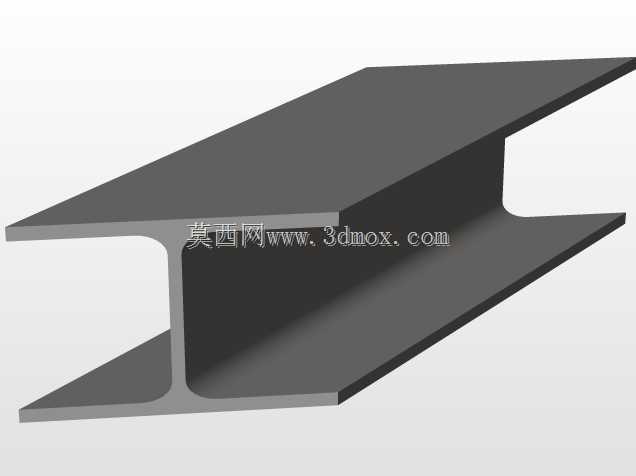

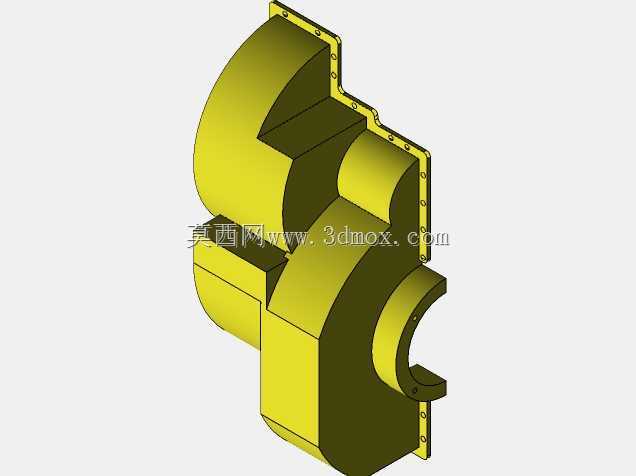

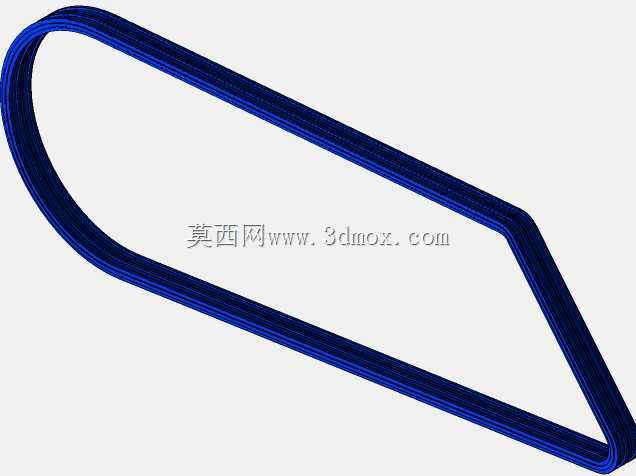

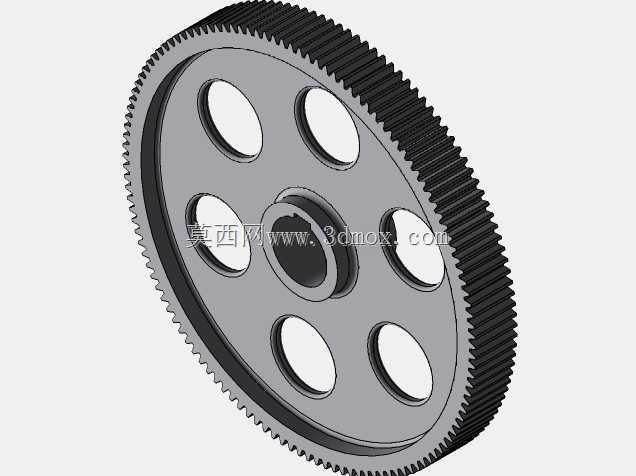

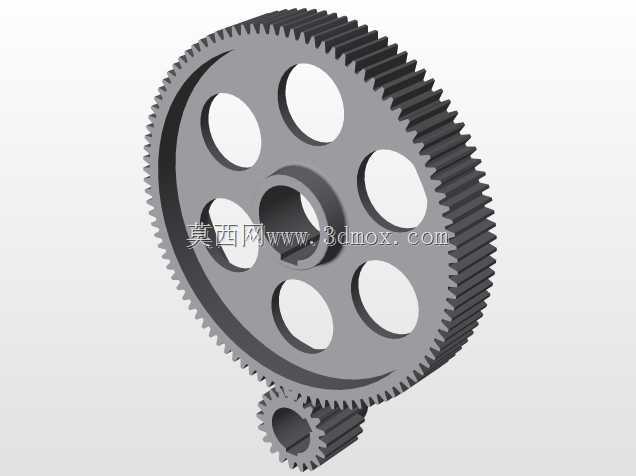

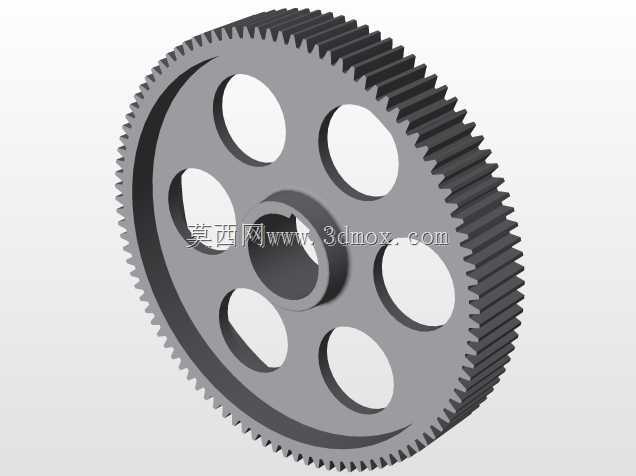

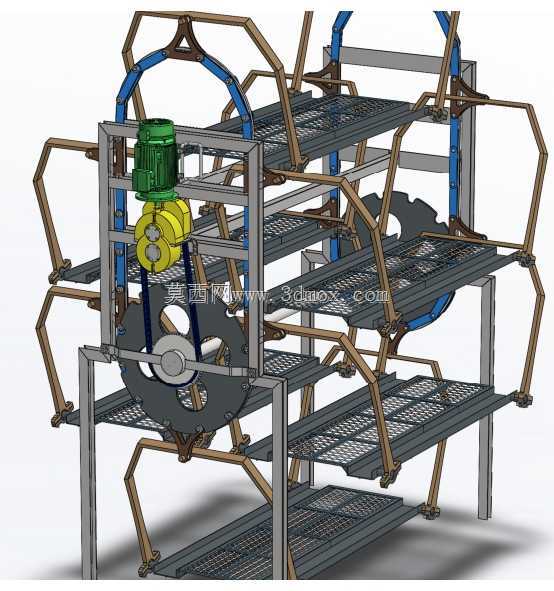

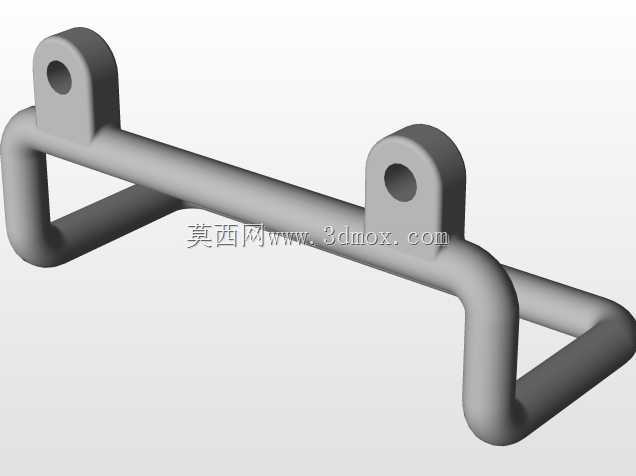

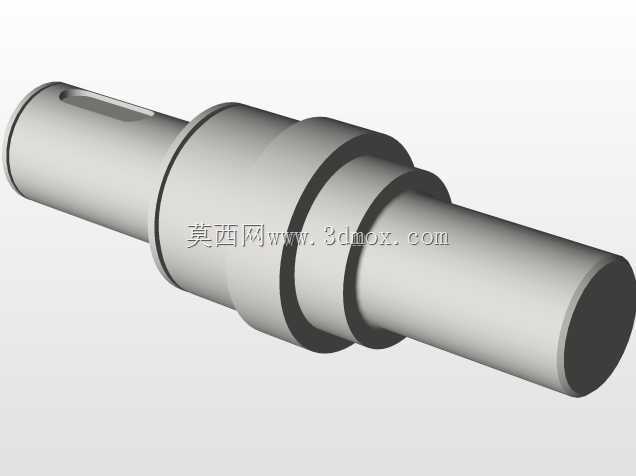

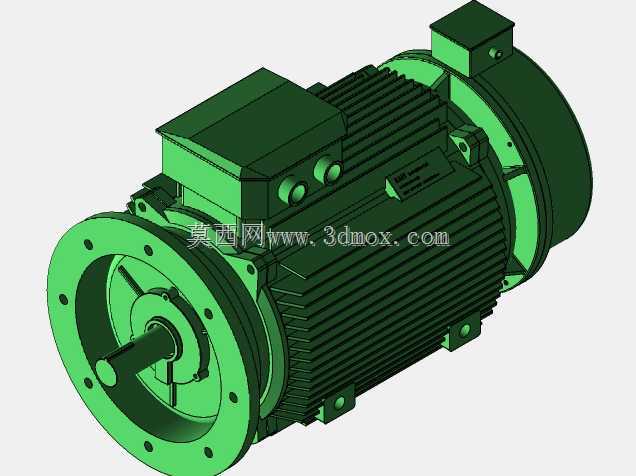

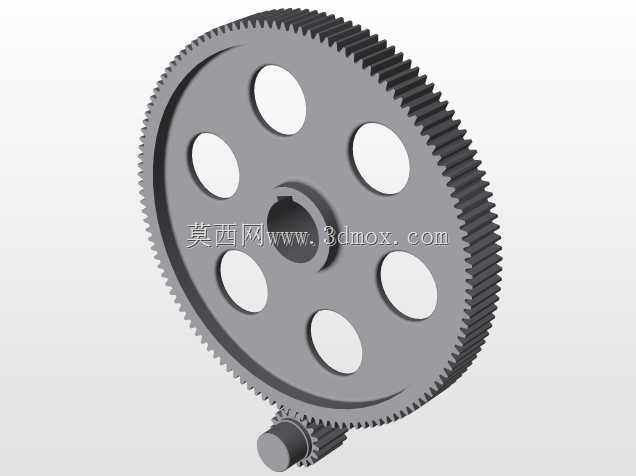

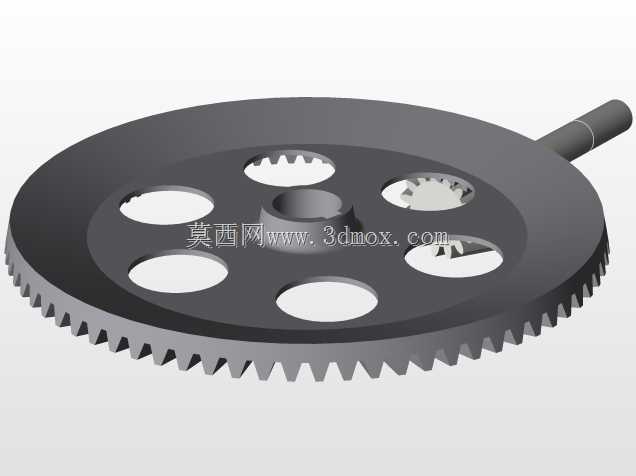

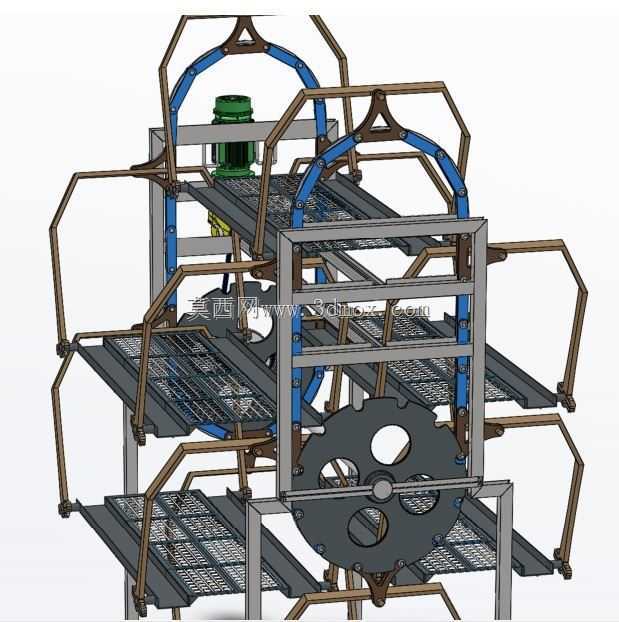

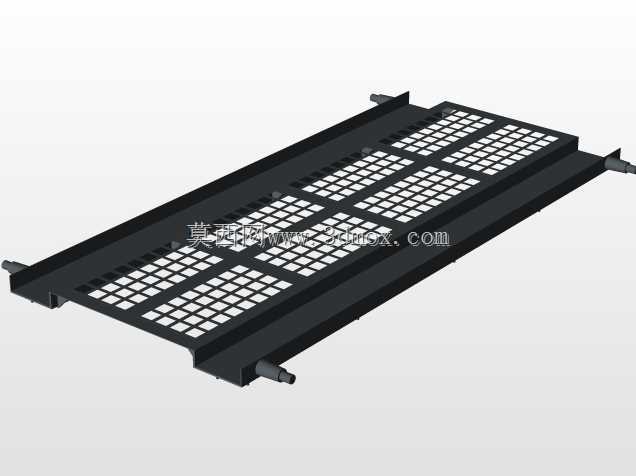

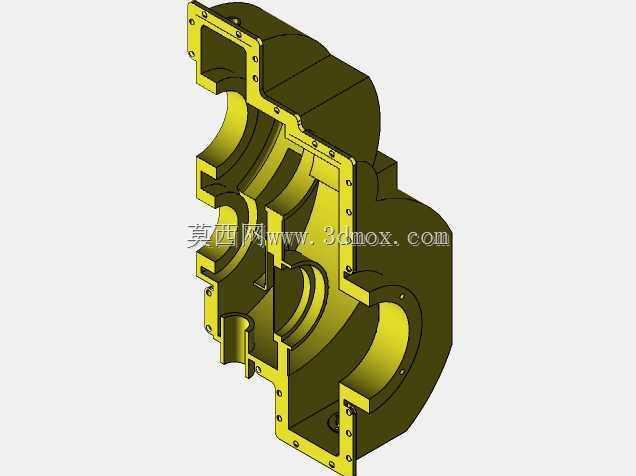

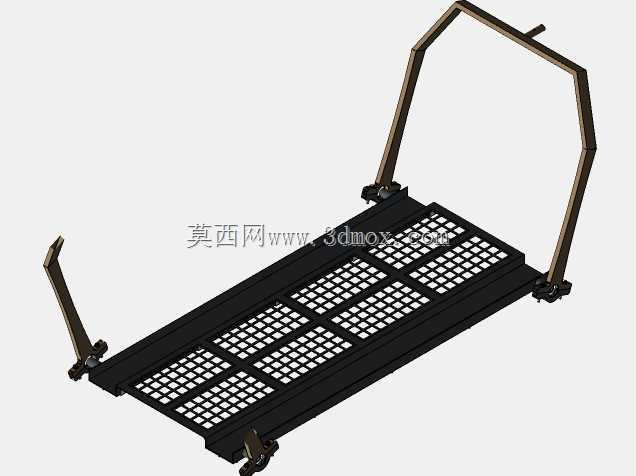

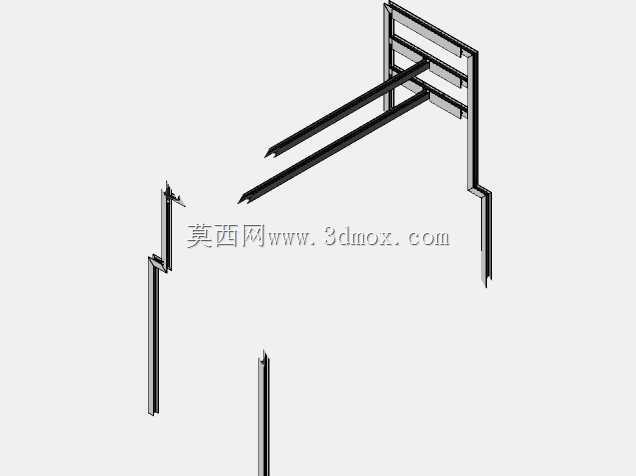

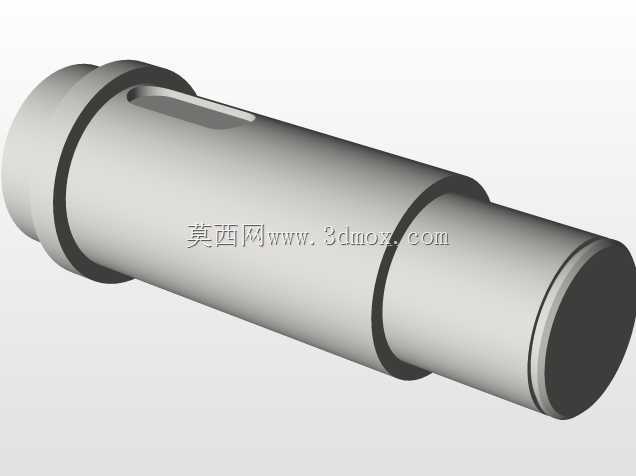

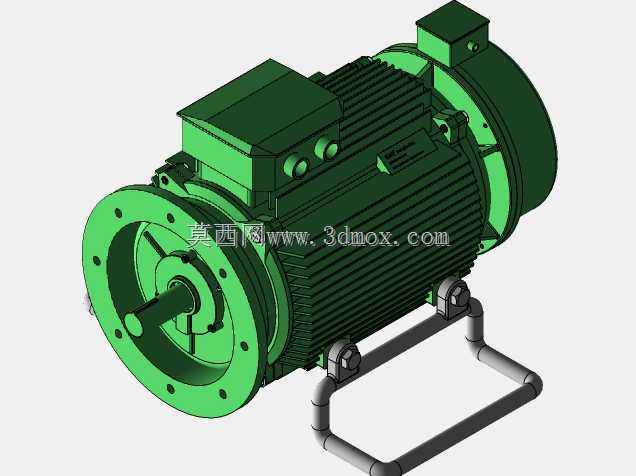

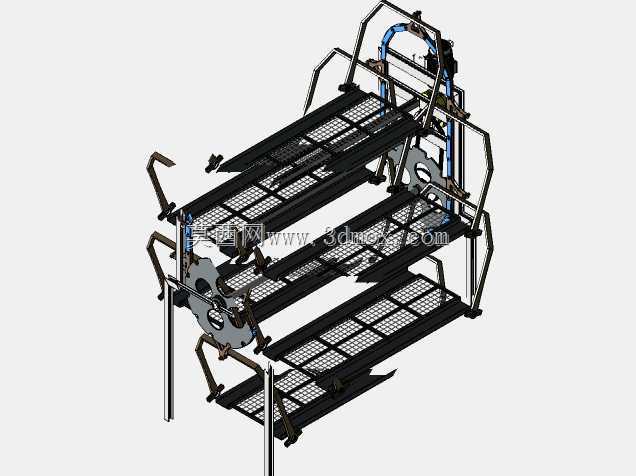

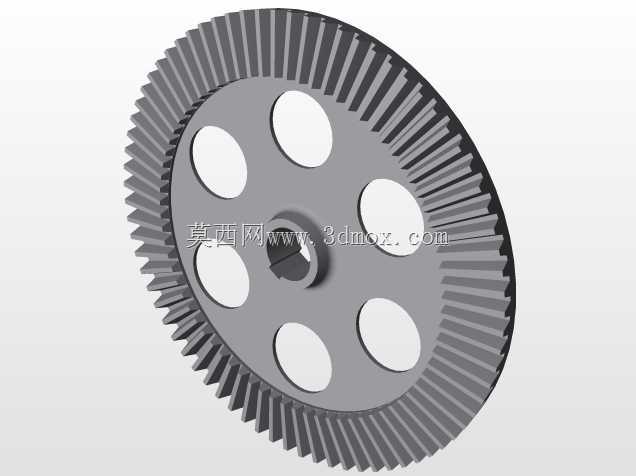

在城市核心商圈、老旧小区、医院、政务服务中心等土地资源高度紧张的区域，地面平面停车的车位供给早已无法匹配持续增长的机动车保有量，传统平面停车场单车位占地面积大、土地利用率低的痛点十分突出，垂直循环式立体停车装置正是针对这类高密度停车需求开发的专用机械停车设备，能够在极小的占地范围内实现数倍于平面车位的停放容量。这套停车装置采用垂直闭环循环输送架构，整体安装占地仅相当于2个标准平面停车位的面积，通过链轮传动带动挂载载车板的循环链条做闭环回转运动，可同时容纳6辆小型乘用车停放，用户存取车辆时只需在出入口位置操作，设备即可将目标载车板循环运转至出入口层，无需车主驾车驶入坡道或狭窄车位，大幅降低狭窄区域停车的操作难度，也避免了传统停车场内车辆剐蹭、通道拥堵的问题。从设计逻辑来看，整套装置采用框架式承载结构，主体支撑框架采用型材焊接成型，兼顾结构刚性与安装便捷性，核心传动采用大节距链轮搭配重载传动链条，每个载车板挂载点都设置了独立的保持机构，确保载车板在循环运转全程始终保持水平状态，避免停放车辆出现倾斜滑落风险；顶部设置驱动单元，通过减速机构将动力传递给主轴链轮，驱动转速控制在低转速区间，运转过程平稳无明显冲击，同时配套设置机械锁止与位置检测结构，确保载车板到达出入口位置时能够精准停位，锁止机构动作后载车板不会出现偏移晃动，保障人员进出与车辆存取的安全。在安装边界上，整套设备对场地基础要求较低，无需开挖深基坑，仅需对地面做硬化找平处理即可安装，整体高度适配常规民用建筑的层高限制，既可以独立安装在室外闲置空地，也可以嵌入建筑内部的闲置空间，适配老旧小区改造、商圈边角空间利用、办公区配套车位扩容等多种场景。载车板采用网格防滑结构设计，既降低了自身重量，也能避免积水积尘，适配不同轴距的小型家用乘用车停放，设备运转过程中噪音控制符合民用区域的噪音标准，不会对周边区域造成明显的噪音干扰。相比传统的多层升降横移类停车设备，这套垂直循环结构没有横向移动的载车板，不需要预留横向移动通道，空间利用率更高，同时整体运动部件更少，后期维护成本更低，故障率也更低，非常适合小面积零散空间的停车扩容改造，能够有效缓解核心区域停车难的问题，充分挖掘零散土地的停车承载潜力。
