LW60混凝土枕配套标准轨距铁路轨道结构

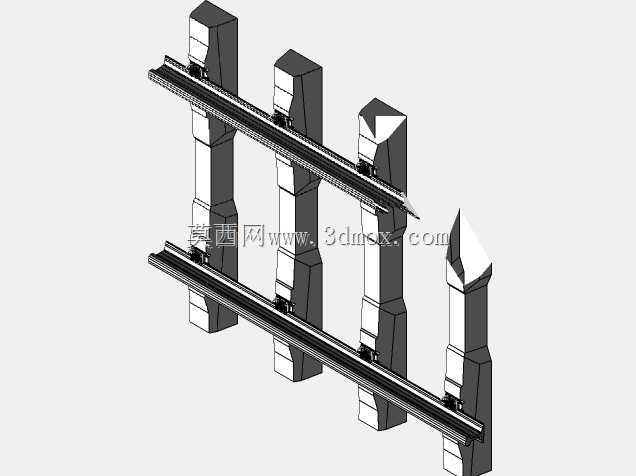

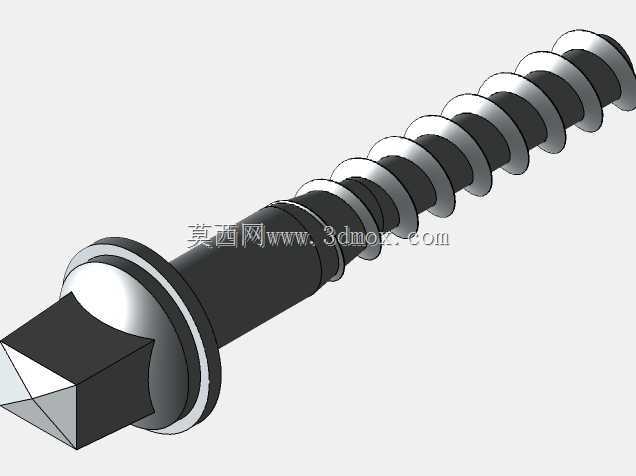

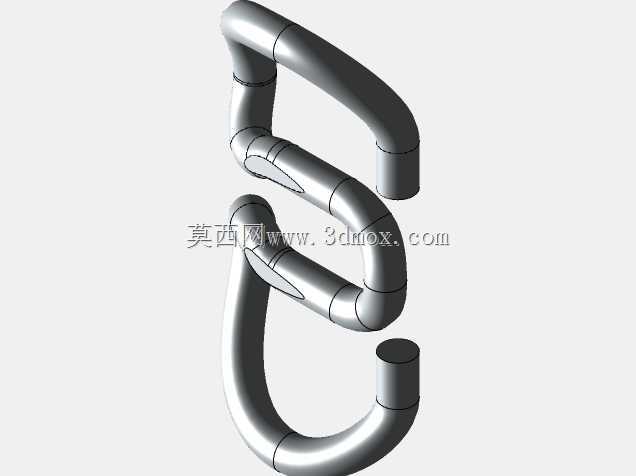

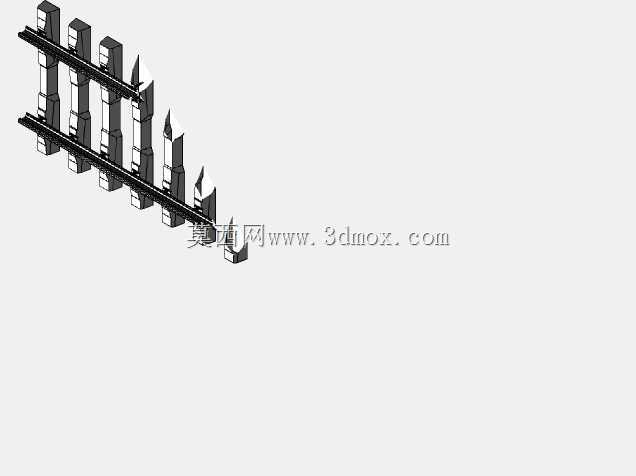

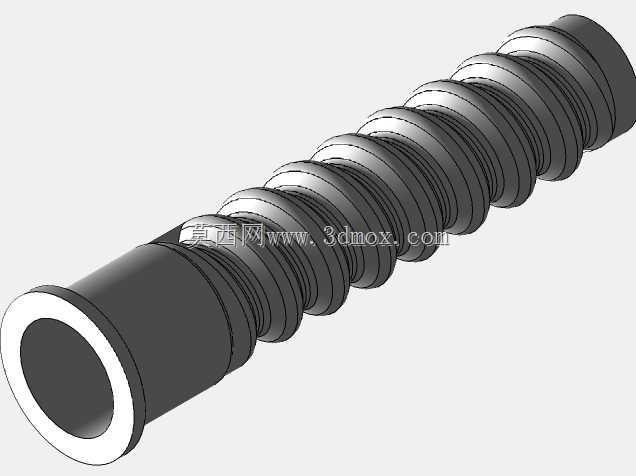

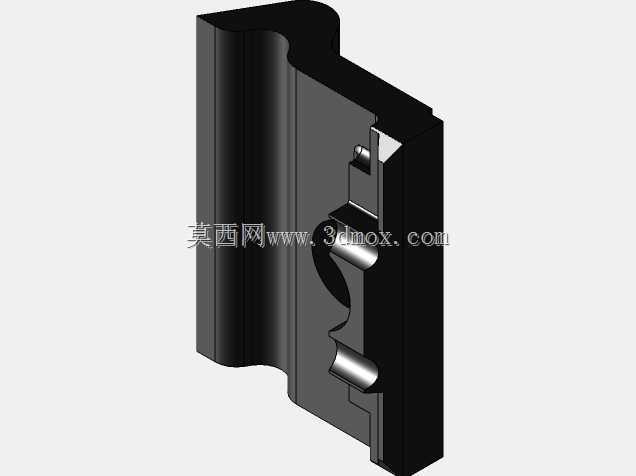

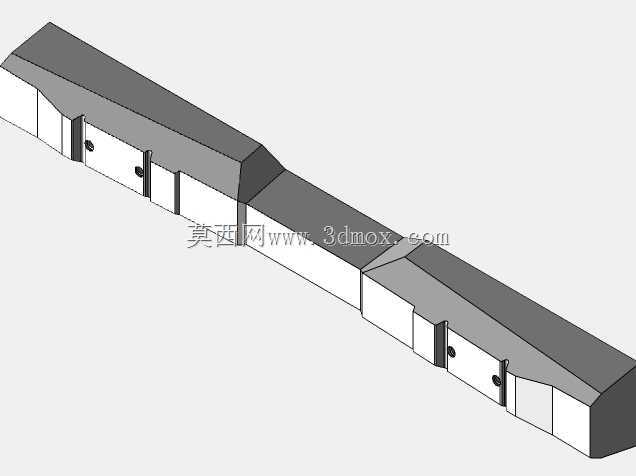

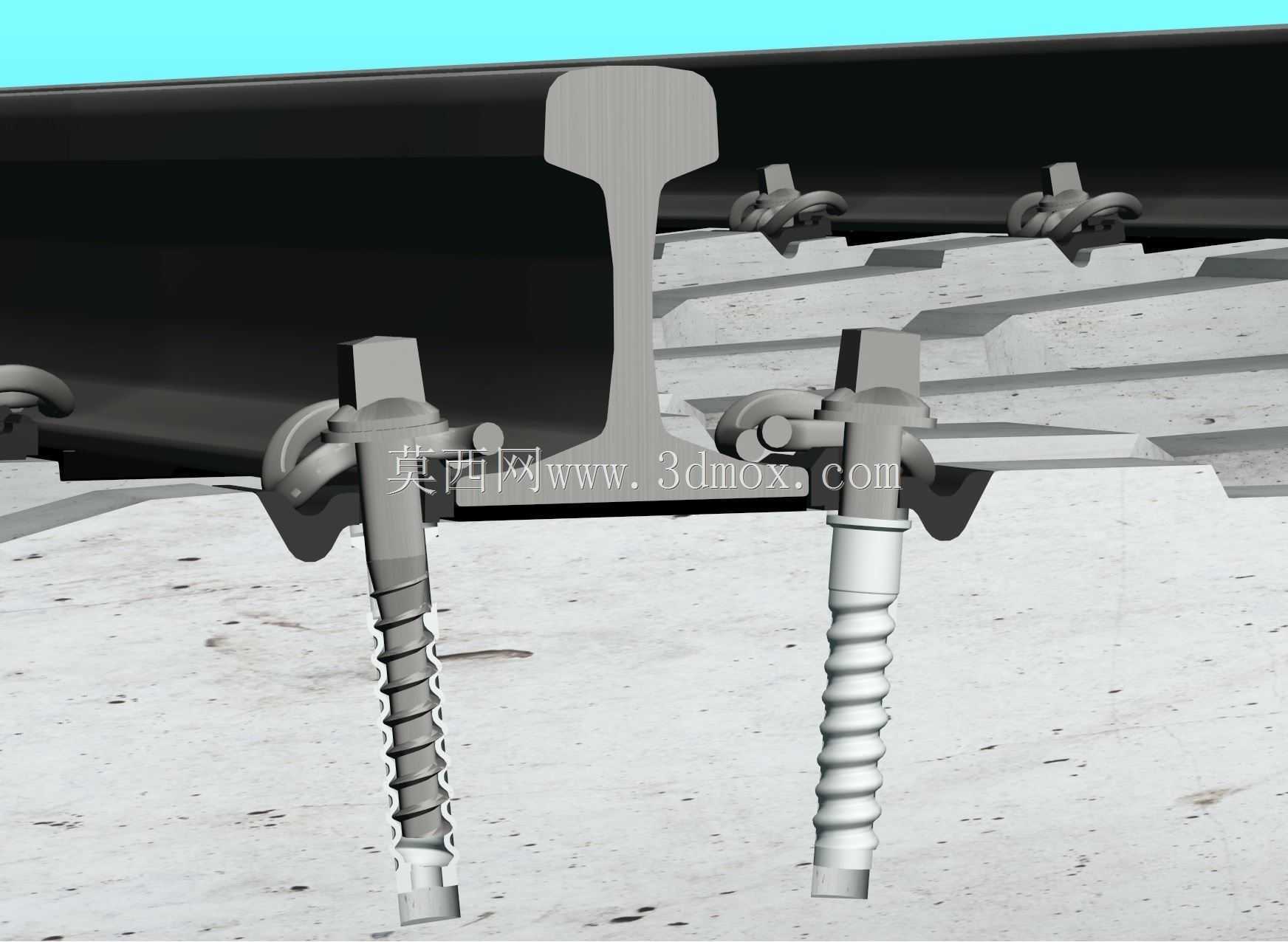

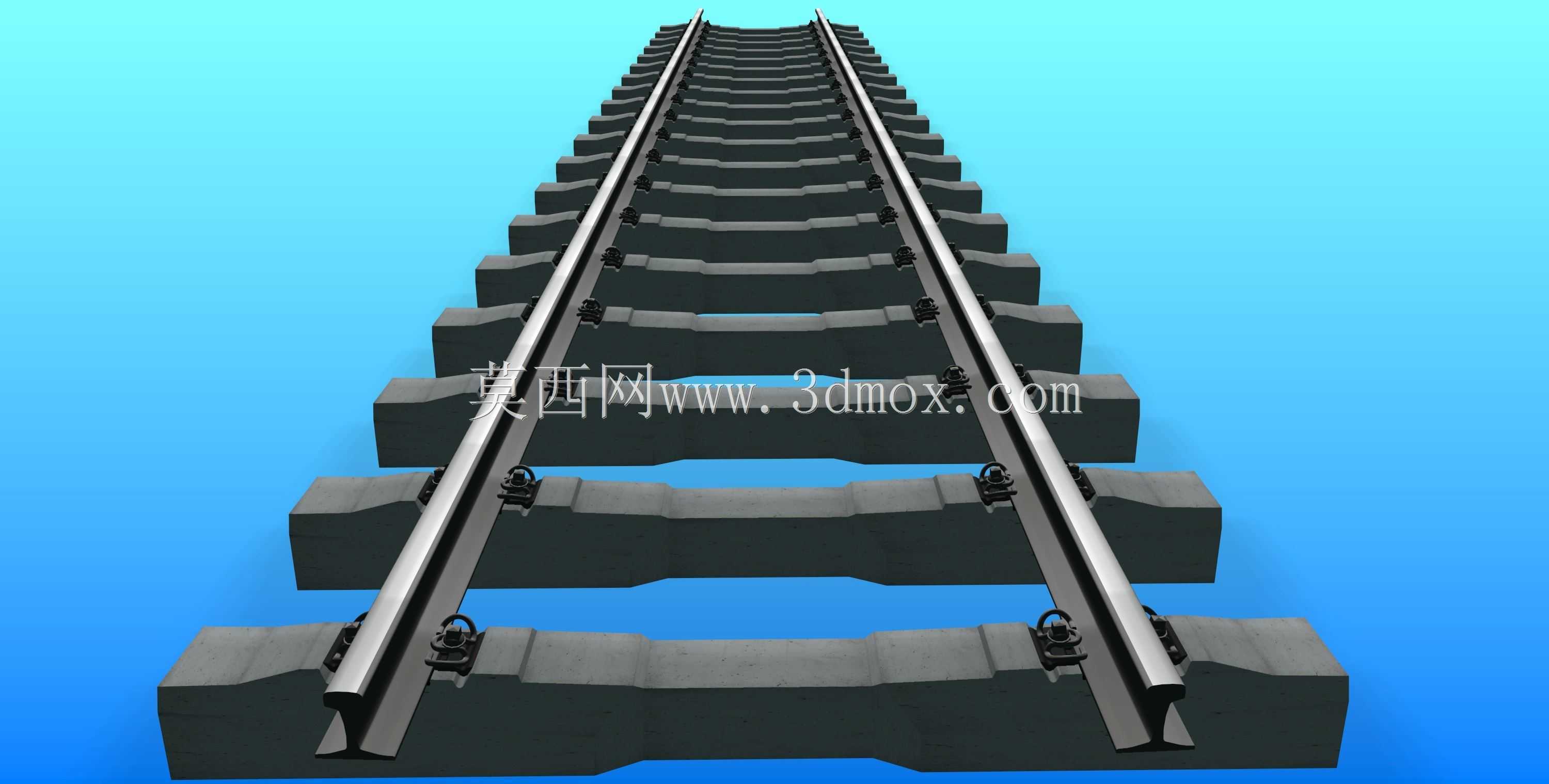

该轨道结构主要应用于干线铁路、厂区专用线、轨道交通试验段等场景，是承载列车轮对载荷、引导车辆平稳运行的核心基础设施部件，可直接用于铁路线路施工模拟、限界校验、走行性能仿真等工程环节，也可作为轨道交通类科普展项、虚拟仿真教学的具象化载体。整套结构以LW60型混凝土轨枕为承载基座，匹配60E1（UIC60）廓形钢轨，设置1:20的轨底坡以匹配轮轨接触关系，让列车轮对与钢轨顶面形成更贴合的接触斑，降低轮轨磨耗速率，延长部件服役寿命。轨道扣件系统采用W14型成熟配套体系，完整集成了螺纹道钉、弹性轨枕垫、角导板、弹条、轨枕螺钉、绝缘垫圈等全套零件，各部件间的装配间隙、扣压力参数均参照实际线路运维要求设置，弹性垫层可有效缓冲列车通过时的冲击振动，避免刚性接触造成的轨枕碎裂、钢轨疲劳伤损问题，角导板可精准约束钢轨的横向位移，保证轨距在长期动载荷作用下保持稳定，弹条则持续提供稳定扣压力，防止钢轨在温度应力、列车纵向力作用下出现窜动。整套结构设置了两种标准长度的轨排单元，可根据仿真场景需求直接拼接延长，也可裁剪为短段轨道用于道岔衔接段、桥梁过渡段等特殊区域的模拟，轨枕排布间距为0.6米，轨距控制在1434-1435毫米的标准范围内，安装时仅需匹配下部路基或桥梁的承载面标高，即可完成轨排的定位铺设。设计过程中针对公开参数存在偏差的问题，对弹条张紧尺寸做了适配调整，保证各扣件部件与钢轨、轨枕的装配关系完全贴合实际工况，避免出现装配干涉、扣压力不足的问题，整套模型还原了混凝土轨枕的粗糙质感、钢轨的金属廓形以及扣件的细节结构，可直接用于渲染出图、虚拟场景搭建等工作。
