儿童越野款自行车完整结构三维设计

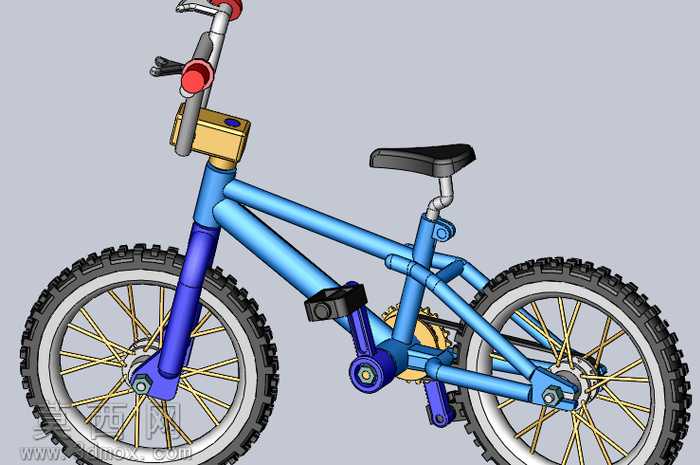

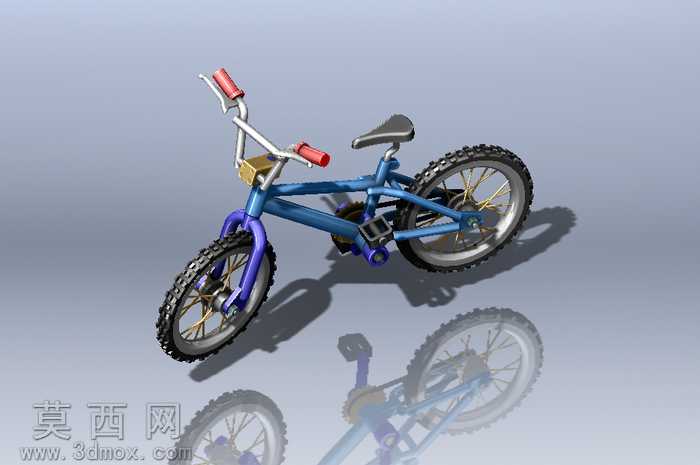

本作品为儿童越野款自行车的全参数化三维建模成果，建模过程严格遵循儿童代步工具的安全设计规范与实际生产装配逻辑，完整还原了童车从车架到附属配件的全部结构细节。建模阶段以儿童骑行的人机工程尺寸为基准，首先搭建车架主体的空间线框，采用管材弯折成型的真实工艺逻辑构建三角支撑主车架，区分前叉、上管、下管、座管、后叉的不同管径与壁厚参数，对车架衔接处的焊接补强片做了精细化的结构还原，确保车架受力结构符合儿童骑行的承重要求。行走系统部分，针对越野使用场景设计了深齿纹橡胶外胎结构，还原轮胎表面的防滑颗粒排布与胎侧弧度，轮组部分区分金属辐条、辐条帽、轮圈、花鼓的独立结构，每根辐条的张拉角度与固定位置都参照真实轮组的编圈逻辑设置，花鼓内部预留了轴承安装位与轴杆穿接空间，前后轮的快拆固定结构也做了完整的结构表达。传动与操控系统部分，完整构建了牙盘、曲柄、脚踏、链条、飞轮的传动链路，其中牙盘的齿形参数、链条的链节铰接结构、曲柄与中轴的配合结构都按照通用童车的传动规格设置，脚踏表面的防滑齿纹与反光片安装位也做了细节还原；操控部分还原了带橡胶防滑套的车把握把、刹车手柄、刹车线走线结构，前叉与车架的碗组转动结构做了装配间隙的合理设置，保证转向动作的结构逻辑通顺，车把位置加装的装饰性电子配件、红色车铃也做了独立的结构建模。附属部件部分，按照儿童使用的舒适需求设计了带减震垫层的弧形鞍座，还原鞍座底部的导轨与座管夹的锁紧结构，前后挡泥板、车梯、轮组反光片的安装位置与固定结构都完整呈现。材质与渲染阶段，为不同部件匹配了对应的物理材质：车架主体采用亮蓝色金属烤漆材质，前叉与传动部件采用深蓝色工程塑料与金属电镀材质区分，轮胎采用哑光黑色橡胶材质，辐条与轮圈采用亮面金属材质，鞍座与握把采用哑光黑色软质橡胶材质，通过光影渲染突出金属部件的反光质感与橡胶部件的磨砂质感，整体模型所有部件的装配关系完整，无结构干涉问题，既可以作为儿童自行车结构设计的参考样本，也可用于童车产品的外观展示与结构验证。
