摩托车后悬挂摇臂结构三维设计

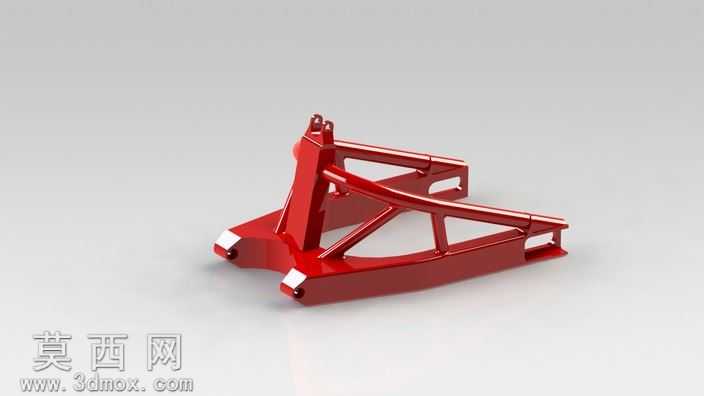

本作品为摩托车后悬挂系统核心摇臂部件的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械结构设计规范与摩托车零部件实际生产的工艺要求。建模初期先梳理摇臂的受力逻辑：该部件作为连接摩托车车架与后轮总成的关键承载构件，需要同时传递动力输出载荷、路面颠簸带来的冲击载荷以及过弯时的侧向扭力，因此整体采用桁架式镂空结构设计，在保证结构强度的前提下尽可能降低部件自重，适配摩托车轻量化的设计需求。建模阶段先绘制主体轮廓的二维草图，精准定位摇臂前端与车架铰接的安装孔位、中部与后减震器连接的支座位置、后端与后轮轴配合的卡槽结构，再通过拉伸、放样生成基础实体，随后添加斜向加强筋结构，通过布尔运算完成各结构的融合，对所有棱边做圆角过渡处理，避免应力集中问题，同时在各安装点位预留衬套装配的限位凸台，还原真实部件的装配细节。材质与渲染阶段，为模型赋予高光亮面红色金属烤漆材质，模拟量产摩托车改装摇臂的表面处理效果，调整材质的反射参数与粗糙度，还原烤漆表面细腻的光泽质感，同时为安装点位的衬套区域赋予哑光金属材质，区分不同功能区域的材质差异；渲染时采用柔和的影棚布光，多角度呈现摇臂的结构轮廓与加强筋的布局，清晰展示各安装位的位置关系与结构形态。结构设计上，该摇臂采用双侧边梁搭配多道斜向加强筋的布局，相比传统平板式摇臂拥有更高的抗扭刚度，能够在激烈驾驶时减少后轮的侧向形变，提升车辆行驶的稳定性；前端双铰接点的设计可以让摇臂摆动轨迹更贴合悬挂运动行程，减少减震器的横向受力，后端的开口式轮轴卡槽方便后轮的拆装维护，整体结构完全符合摩托车后摇臂的实际功能需求，可用于摩托车结构教学、改装方案展示、零部件装配模拟等场景。
