行星轮系结构齿轮箱三维设计作品

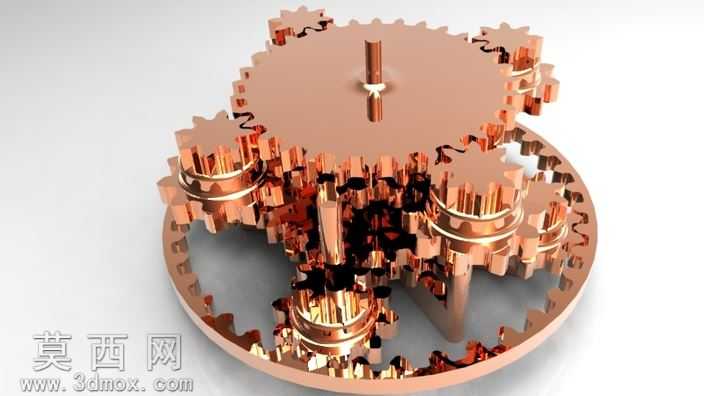

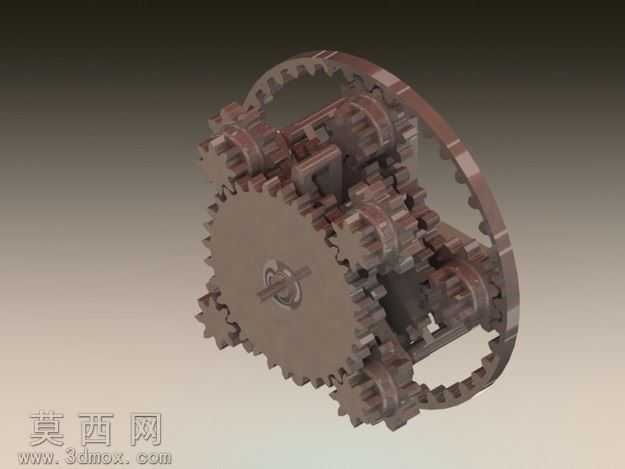

本作品为行星轮系结构齿轮箱的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械传动设计的规范逻辑，先完成核心传动参数的计算匹配，再逐一对各零部件进行特征建模，最终完成整体装配与干涉校验。模型完整还原了行星齿轮箱的内部传动结构，包含中心太阳轮、多组均匀排布的行星齿轮、外侧固定内齿圈以及行星架、输入输出轴端、定位支撑结构等全部组成部件，每一个齿轮的齿形参数、模数、压力角、齿宽都经过匹配校验，保证轮系啮合的合理性。渲染阶段采用金属材质赋予各零部件真实质感，齿轮部件采用调质钢材质表现，支撑壳体与端盖采用铸铝材质呈现，通过光影调整清晰展现内部轮系的排布逻辑与啮合关系，可360度旋转查看各部件的装配位置与连接关系。设计思路围绕定传动比减速传动需求展开，输入转速为1500rpm时可实现6000rpm的输出匹配，整体结构紧凑，采用行星轮系的均布排布设计，有效分散传动载荷，提升传动平稳性与承载能力，各行星轮通过销轴与行星架连接，定位精准，装配间隙经过合理设置，既保证传动过程无卡滞，也避免间隙过大造成的传动回差。模型在建模过程中对每一个零部件的倒角、退刀槽、定位孔等工艺细节都做了还原，符合实际机械加工的工艺要求，可用于机械原理教学演示、传动结构方案验证、相关设计参考使用，整体结构清晰，层级分明，装配关系完整，无缺失零部件，无结构干涉问题，完整展现了行星齿轮箱的核心传动原理与结构组成。
