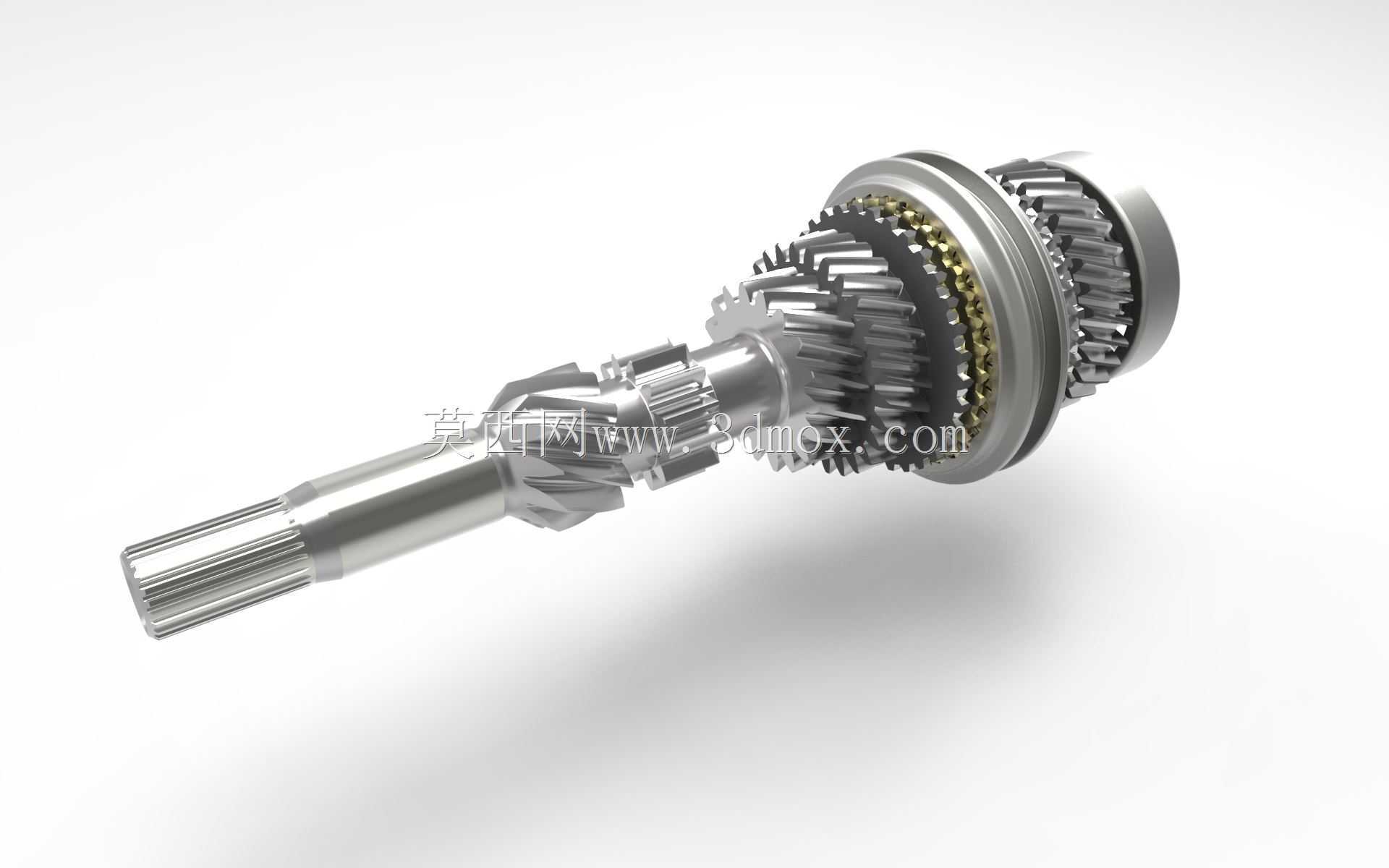

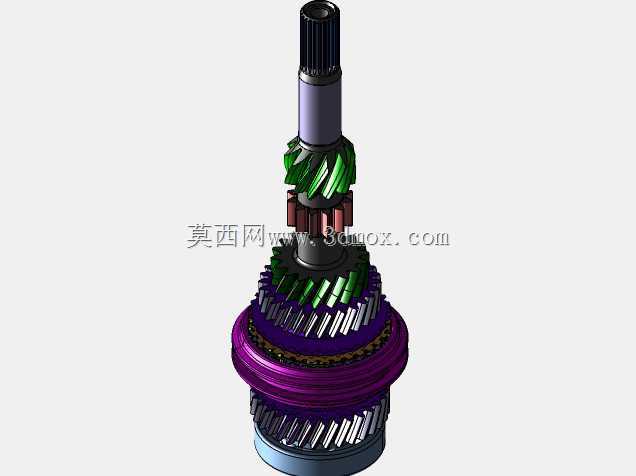

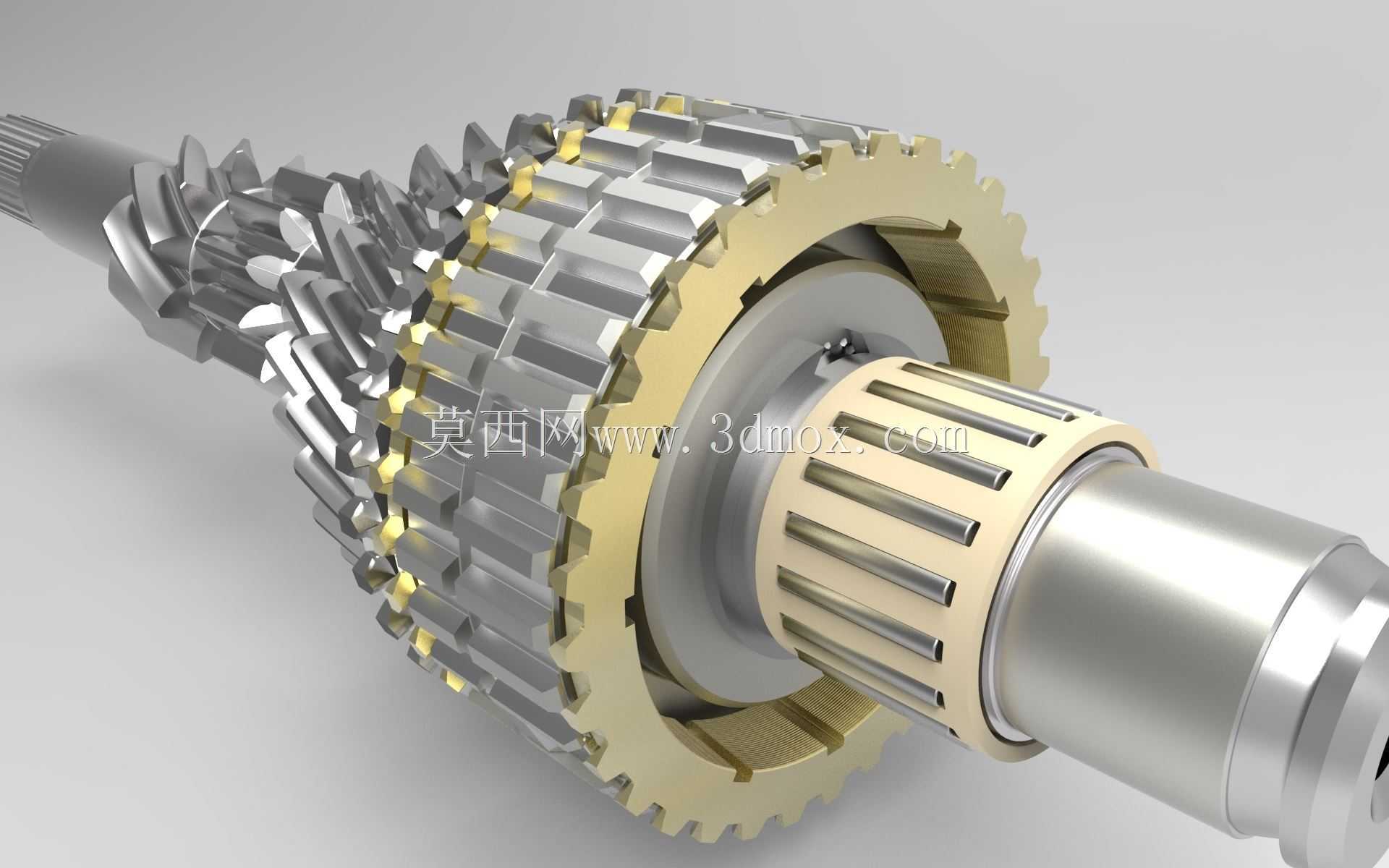

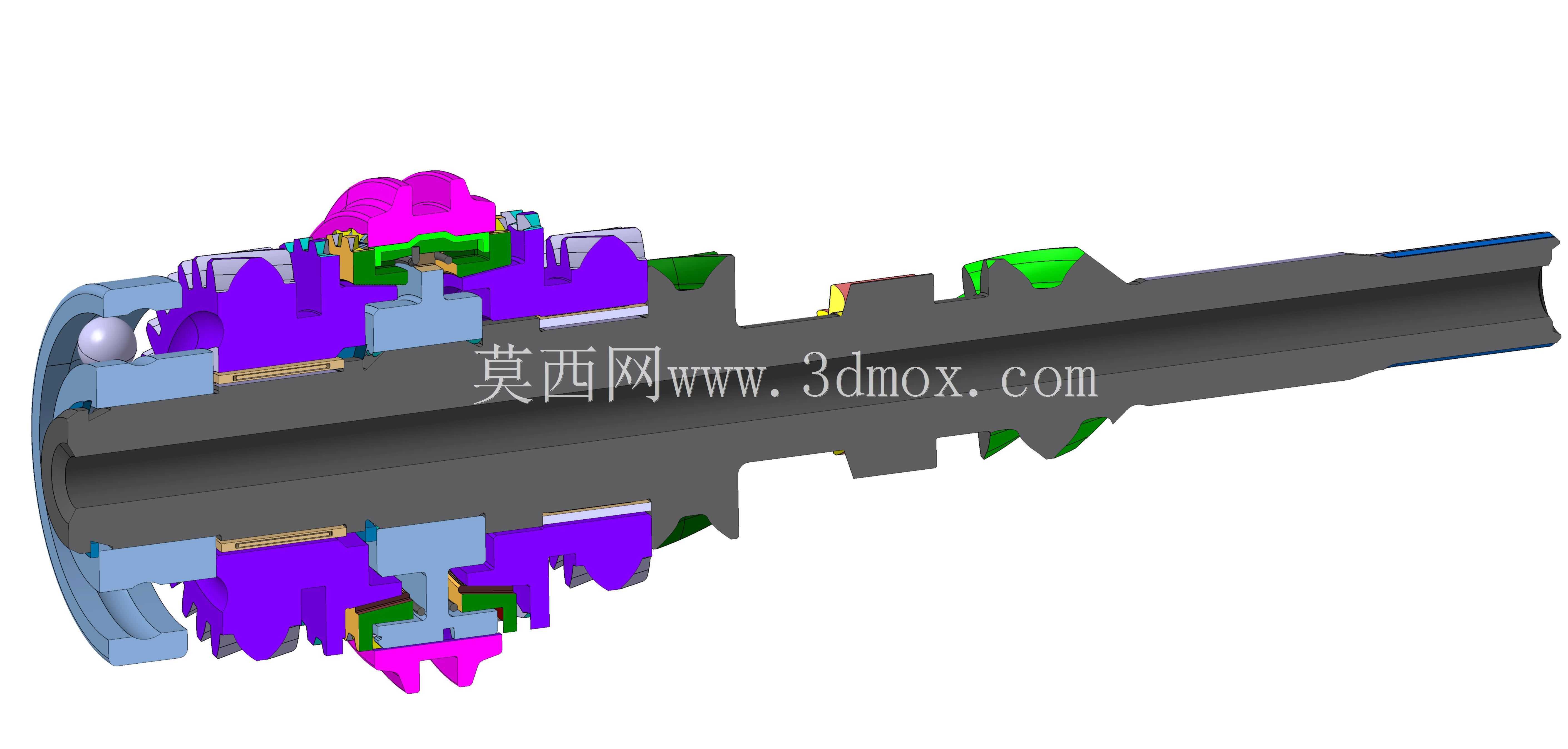

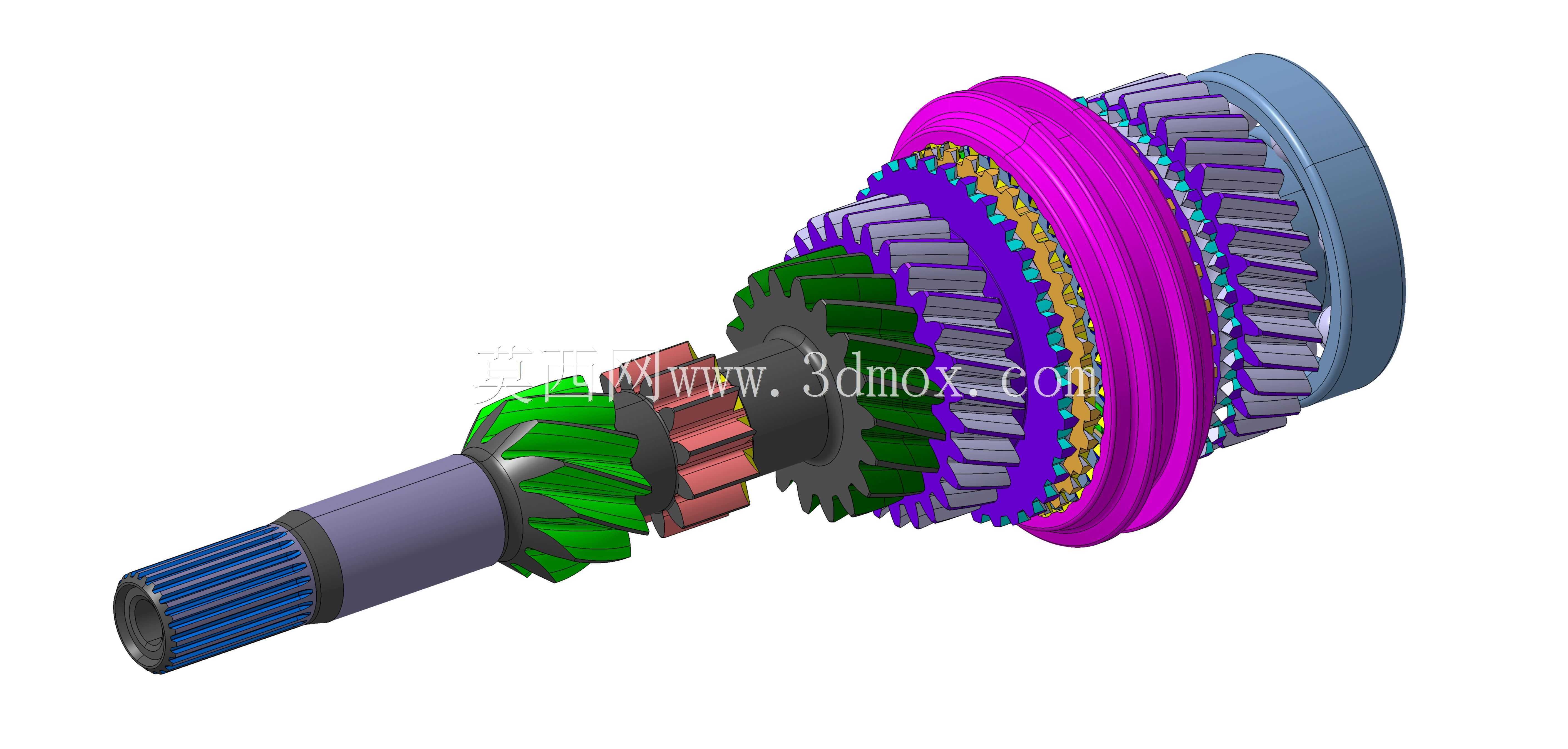

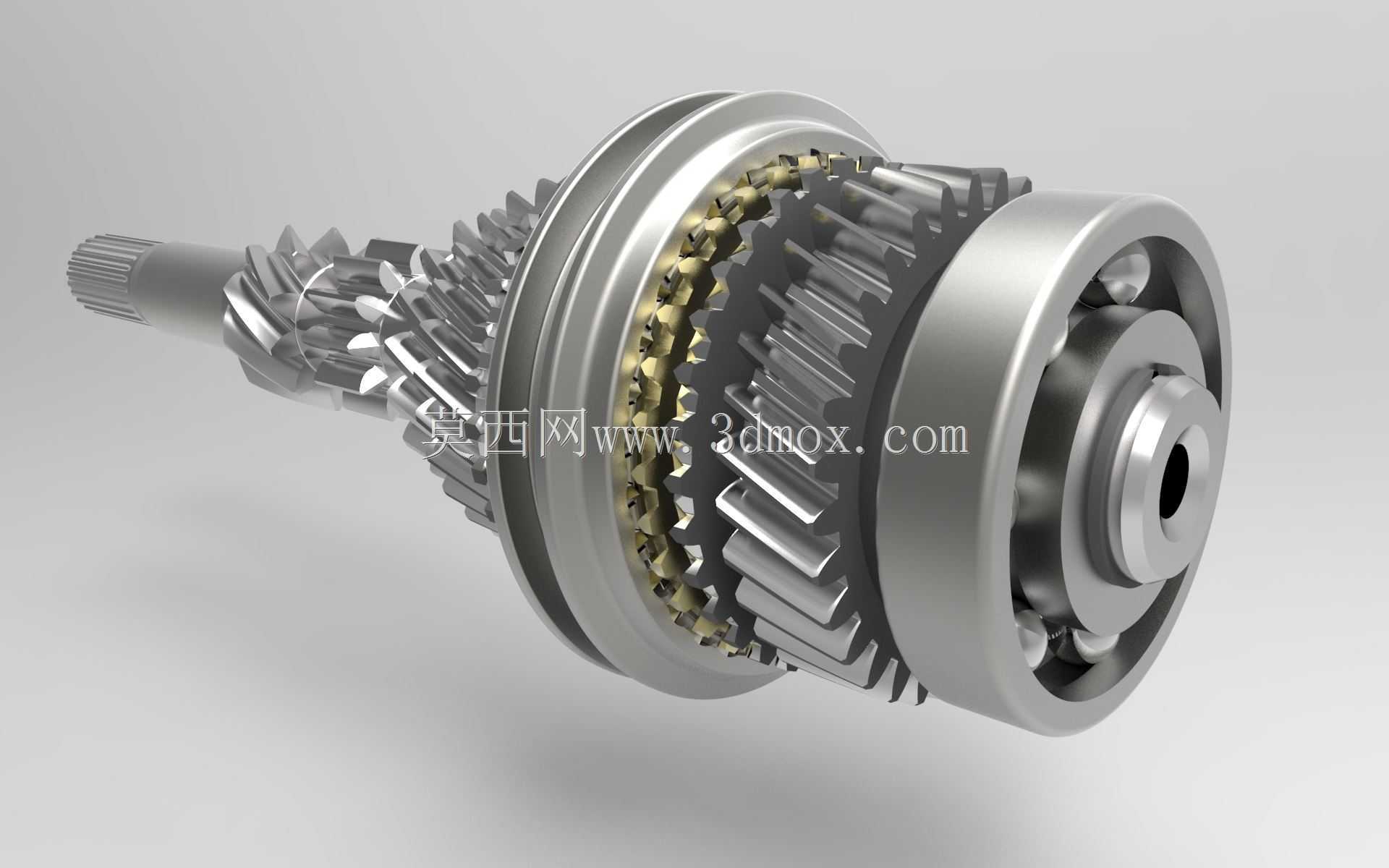

大众高尔夫I四速变速箱输入轴总成结构

该输入轴总成是乘用车辆手动变速箱的核心动力输入部件，主要应用于紧凑型家用轿车的横置前驱传动系统中，承担着将发动机输出的扭矩传递至变速箱换挡机构、匹配不同挡位齿比实现动力变速输出的核心作用，是变速箱内部衔接动力输入与挡位切换的关键承载构件。在整车实际运行场景中，该部件一端通过花键结构与离合器从动盘衔接，承接发动机飞轮端传递的旋转动力，轴身集成的多组挡位齿轮与变速箱中间轴对应齿轮常啮合，配合套装在轴上的3/4挡同步器组件，可在驾驶员操作换挡机构时，通过同步环的摩擦作用快速匹配待啮合齿轮的转速，消除换挡冲击，实现平顺的挡位切换，保障车辆在不同行驶工况下的动力传递效率与换挡平顺性。从设计思路来看，该总成采用集成化轴齿布局，将常啮合传动齿轮、同步器安装位、花键连接端、轴承支撑位整合在同一根轴体上，有效缩减了变速箱内部的轴向安装空间，适配横置前驱车型紧凑的动力舱布局；轴身各轴段采用阶梯式变径设计，根据不同位置的扭矩承载需求匹配对应轴径，花键段采用渐开线花键结构，保证大扭矩传递下的连接强度与对中精度，齿轮部位采用斜齿设计，相比直齿具备更高的啮合重合度，传动过程中噪音更低、承载能力更强，同步器组件采用锁环式惯性同步结构，通过锥面摩擦副实现转速同步，锁止机构可避免同步前齿轮强行啮合，大幅降低换挡打齿风险。从安装边界来看，该轴体两端预留有标准轴承安装轴颈，可直接压装适配的深沟球轴承与滚针轴承，固定在变速箱壳体的对应轴承座孔内，轴向尺寸严格匹配四速手动变速箱的壳体内部安装空间，轴上各齿轮的分度圆直径、齿宽参数均与对应中间轴齿轮完全匹配，同步器齿套的行程与换挡拨叉的运动轨迹完全契合，安装时无需额外修改壳体或周边部件，可直接完成总成装配。轴体表面经过调质热处理，齿轮啮合面与同步器配合面经过高频淬火处理，具备足够的表面硬度与芯部韧性，可承受长期交变扭矩载荷下的磨损与疲劳冲击，同步环采用铜基摩擦材料，具备稳定的摩擦系数与耐磨性能，可保障全生命周期内的换挡可靠性。
