电梯轿厢滑动导向复合结构件

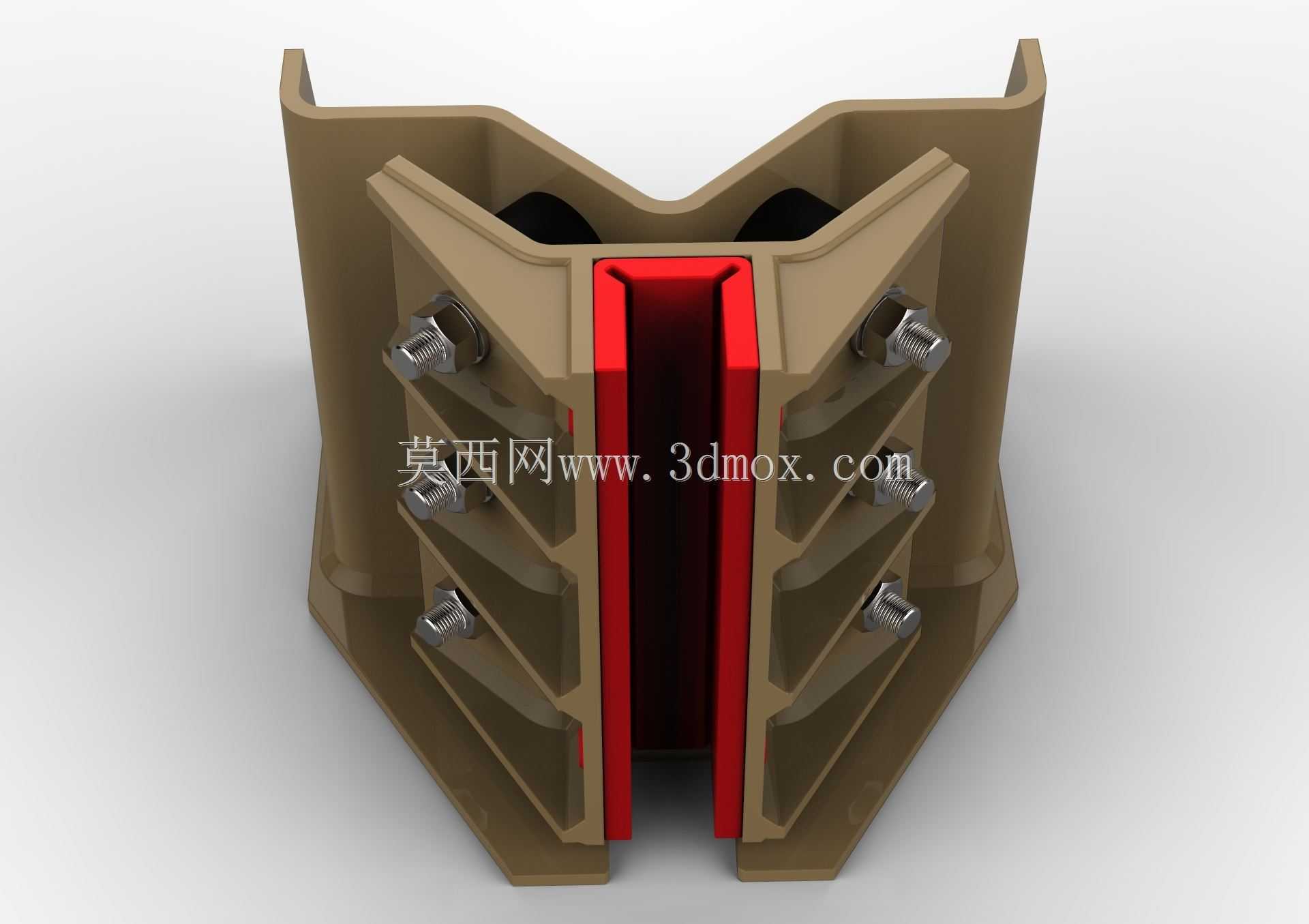

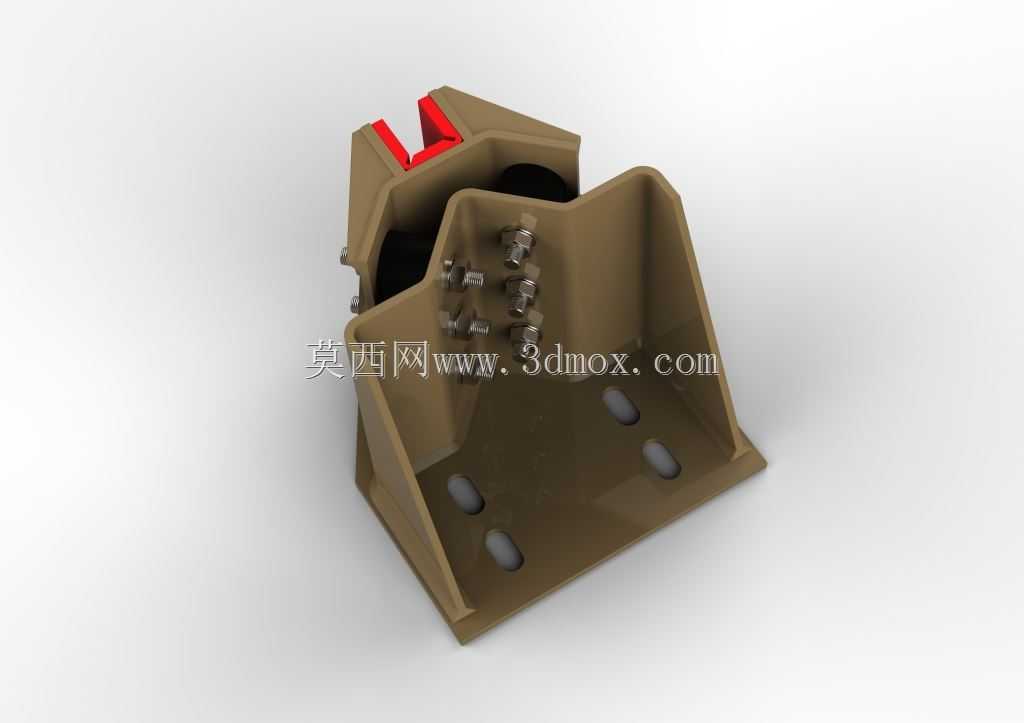

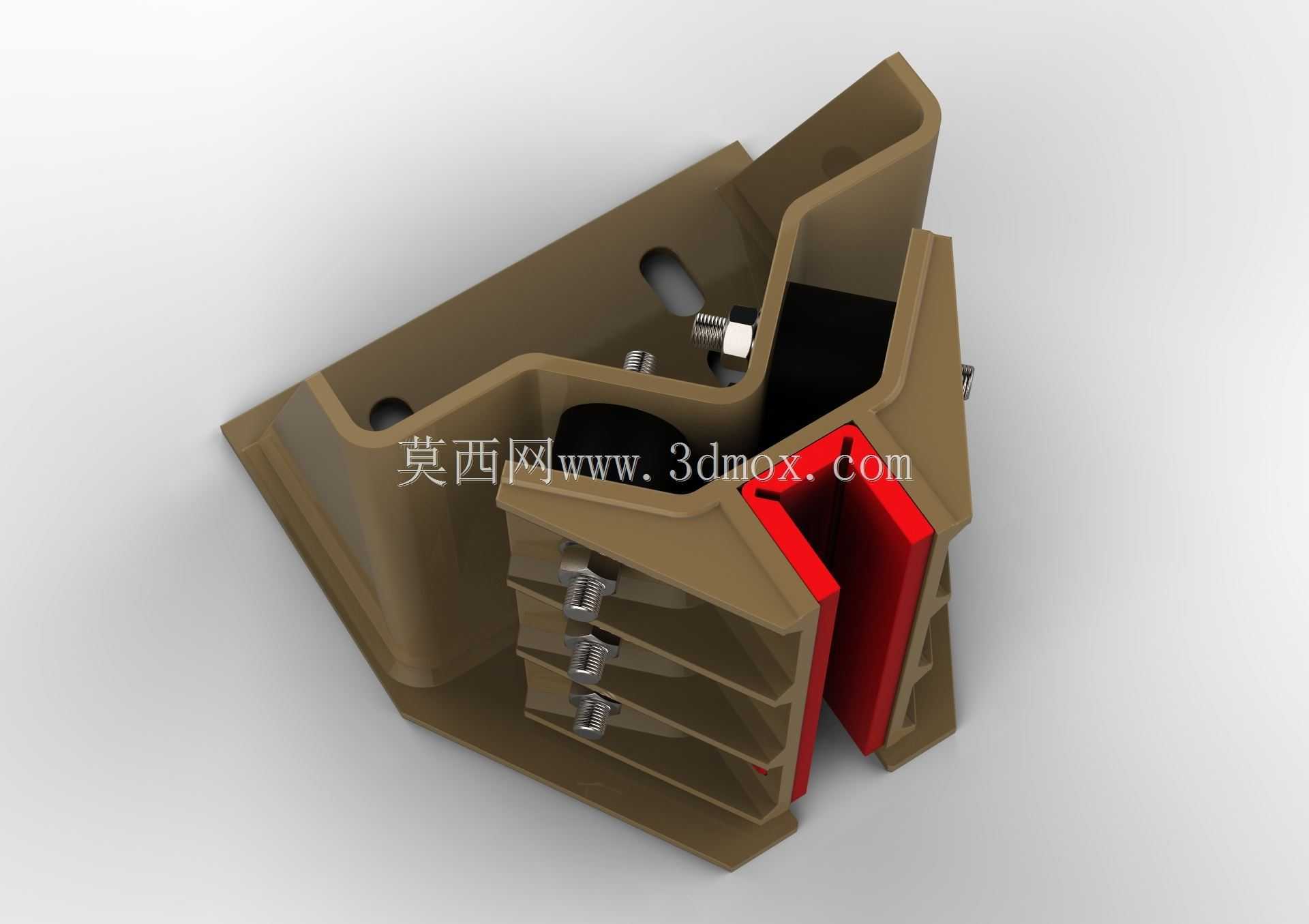

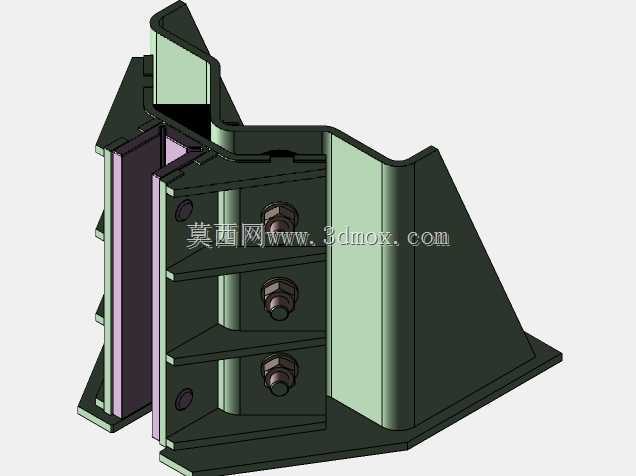

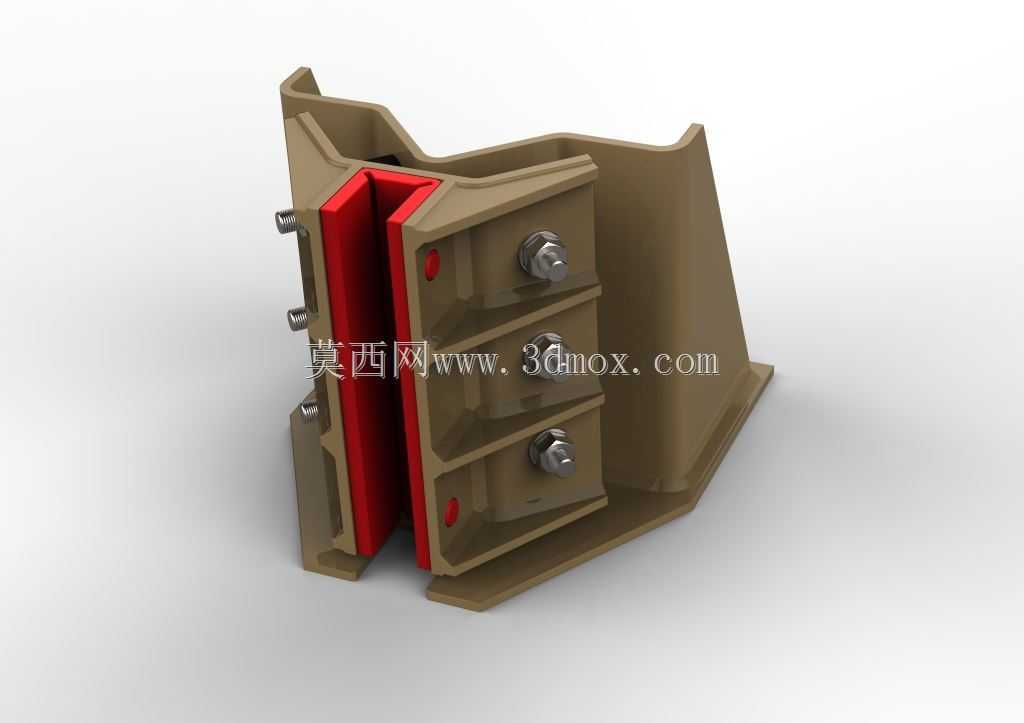

该结构件是电梯升降系统中承担轿厢导向功能的核心配套部件，主要应用于各类垂直升降电梯的轿厢与对重装置侧，安装在轿厢架上下梁的对应安装位、对重架的侧边安装座上，与井道内固定铺设的T型导轨配合，在电梯全程运行过程中，约束轿厢与对重的水平方向自由度，避免升降过程中出现横向摆动、偏移、扭转等问题，保证轿厢始终沿着预设的导轨轨迹做平稳的垂直升降运动，是保障电梯运行平顺性、乘坐舒适性与运行安全的关键接触部件。该导靴采用对称式夹合结构设计，整体为对称V型包覆构型，主体承力框架采用高强度工程塑料一体成型的多筋加强结构，在控制整体自重的前提下，通过多道纵向与横向的加强筋布局，大幅提升框架的结构强度与抗形变能力，能够承受电梯启停、加减速过程中产生的水平方向冲击力，长期运行不易出现框架开裂、形变失效的问题。中间与导轨直接接触的摩擦工作面采用高耐磨、低摩擦系数的红色弹性衬条，衬条嵌入框架的预留安装槽内，通过多组对称布置的锁紧螺栓实现衬条与框架的可靠固定，同时可通过螺栓的锁紧程度微调衬条与导轨工作面的配合间隙，适配不同安装精度的井道导轨，也方便后期运维过程中更换磨损的衬条，无需整体更换导靴总成，降低运维成本。两侧的安装螺栓组预留了充足的调节行程，可适配不同厚度规格的T型电梯导轨，安装时可根据导轨的实际安装偏差调整导靴的夹持松紧度，既保证导向过程无卡滞，又能避免间隙过大导致的运行晃动。整体安装边界完全适配主流电梯轿厢架的标准安装孔位，无需额外改造安装座即可直接替换同规格的传统导靴产品，衬条与导轨的接触工作面做了适配T型导轨翼缘的倒角处理，避免运行过程中衬条边缘与导轨发生剐蹭、卡滞，弹性衬条本身具备一定的形变缓冲能力，可吸收电梯运行过程中产生的微小振动，进一步降低轿厢内的运行噪音，提升乘坐体验。该导靴同时兼顾了结构强度、耐磨性能与安装维护便捷性，既可以应用于中低速乘客电梯的轿厢导向，也可适配载货电梯、杂物电梯的对重导向场景，在频繁往复升降的长期运行工况下，能够保持稳定的导向精度，减少因导靴磨损导致的电梯故障，降低日常维保的频次与成本。
