FPV飞行用RC云台相机安装结构设计

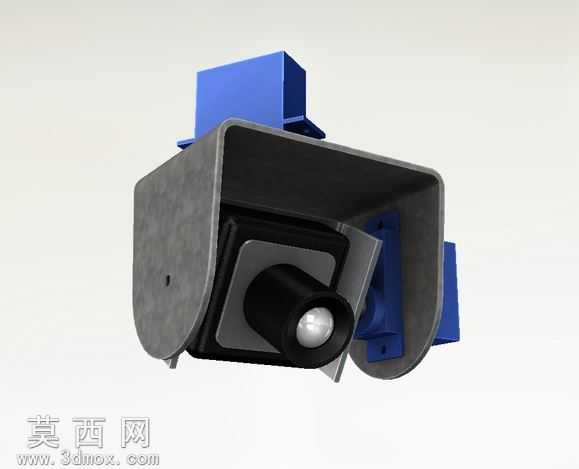

本模型为适配FPV飞行场景打造的RC云台相机安装结构，整体采用SolidWorks完成全参数化三维建模，建模过程中优先遵循航模配件轻量化、装配容错率高的设计原则，对每一处安装位的公差配合做了严谨的参数约束。模型主体分为相机防护舱、双轴舵机安装位、载具固定基座三个核心模块，渲染阶段采用哑光磨砂质感的浅灰色工程塑料材质模拟云台主体外壳，搭配黑色消光材质呈现相机镜头模组的光学部件质感，两个舵机模块采用半哑光紫蓝色工程塑料材质区分功能部件，渲染时通过柔和的环境光打光，清晰呈现各部件的装配间隙与结构轮廓，避免过度反光遮挡结构细节。结构设计上，相机防护舱采用半包式围边结构，既能够为FPV相机提供飞行过程中的碰撞防护，又预留了镜头全视角无遮挡的拍摄空间，不会在航拍画面中产生暗角；两个舵机安装位分别对应云台的俯仰、横滚调节轴，安装面设计了定位凸台与标准舵机的安装孔位完全匹配，无需额外打磨改装即可直接装配常用规格的9g微型舵机；载具固定基座设计了通用型安装卡槽，可适配多数FPV固定翼、多旋翼飞行器的机头安装位，同时预留了走线槽位，方便相机与舵机的线材规整排布，避免飞行过程中线材晃动干扰云台运动或被螺旋桨缠绕。设计思路围绕FPV飞行的实际使用需求展开，充分考虑飞行过程中的震动工况，各部件的连接位置均设计了加强筋结构，在尽可能降低整体重量的前提下提升结构刚性，避免飞行中云台产生共振导致拍摄画面抖动；所有安装孔位均做了沉头设计，装配后螺丝不会突出结构表面，减少飞行过程中的风阻；模型的各部件均为独立可编辑的参数化特征，使用者可根据自身使用的相机尺寸、舵机规格快速调整对应安装位的尺寸参数，无需重新搭建整体结构，大幅提升改装适配的效率。整体结构无冗余设计，所有特征均服务于实际装配与飞行使用需求，既能够直接用于3D打印制作实物配件，也可作为航模云台设计的参考结构进行二次优化。
