AR-15步枪套管偏转器结构设计

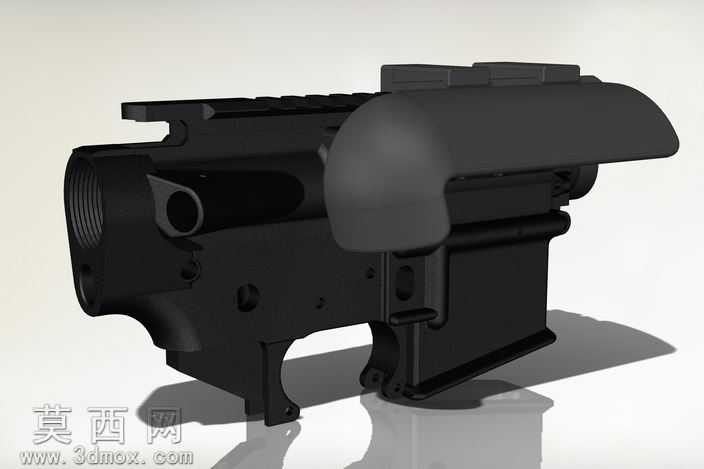

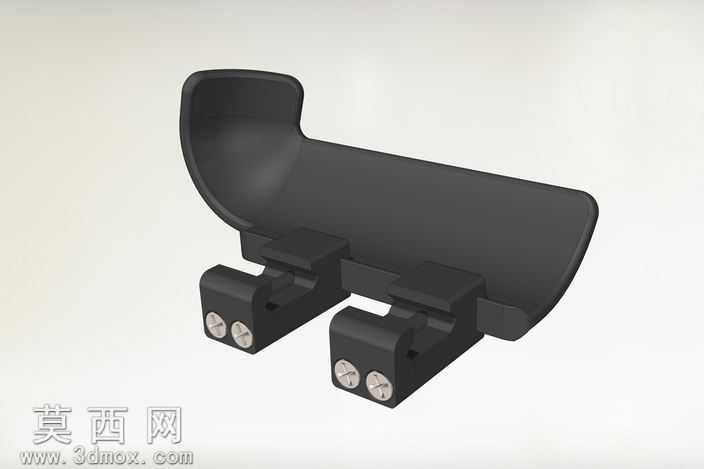

本作品为适配AR-15步枪的套管偏转器三维结构设计，建模过程依托SolidWorks平台完成全参数化构建，首先基于AR-15上机匣的标准接口尺寸进行基准定位，逐一绘制套管偏转器与机匣衔接的定位卡槽、销钉孔位的二维草图，通过拉伸、切除、倒角等基础特征命令完成主体结构的粗建模，针对偏转器的弧形导面部分，采用曲面放样结合实体加厚的方式构建，确保导面弧度能够顺畅改变抛壳路径，避免弹壳向射手侧方偏转伤及周边人员。建模过程中严格遵循枪械配件的尺寸公差要求，所有衔接部位的配合间隙控制在0.02mm以内，保证装配后与原厂机匣的贴合度。材质渲染阶段，主体部分采用哑光黑色硬质阳极氧化铝材质，调整材质的粗糙度参数至0.6、金属度参数至0.8，还原枪械配件常用的表面处理质感，针对边角的磨损细节添加轻微的高光磨损贴图，增强模型的真实感；衔接部位的销钉采用不锈钢材质，设置较低的粗糙度模拟金属抛光后的亮面效果，与主体材质形成视觉区分。结构设计上，该偏转器采用快拆式结构设计，无需对原厂AR-15机匣进行额外改装，即可通过原有的销钉孔位完成固定，偏转器的导壳板角度经过反复模拟调整，设置为与抛壳窗轴线呈27度夹角，既能够有效将抛出的弹壳导向枪械前侧方，又不会干扰枪机的正常往复运动，同时在偏转器尾部设置了让位槽，避免与机匣尾部的复进簧导管产生运动干涉。设计思路围绕实用化改装需求展开，摒弃多余的装饰性结构，所有造型特征均服务于功能需求：顶部的平面结构预留了附件安装的拓展空间，侧面的减重槽在保证结构强度的前提下降低了配件整体重量，边缘处均做了R0.5的圆角处理，避免尖锐边角在使用过程中造成剐蹭。完成建模后通过软件的干涉检查功能完成全装配体校验，确认该偏转器与AR-15上机匣、枪机组件、抛壳挺等相关部件均无运动干涉，同时对结构薄弱部位进行了有限元受力分析，加厚了导壳板根部的壁厚，确保在反复承受弹壳撞击的工况下不会出现变形断裂问题，最终通过Keyshot完成渲染输出，多角度展示该配件的装配效果与结构细节。
