家用风力涡轮机配套直流发电机三维设计

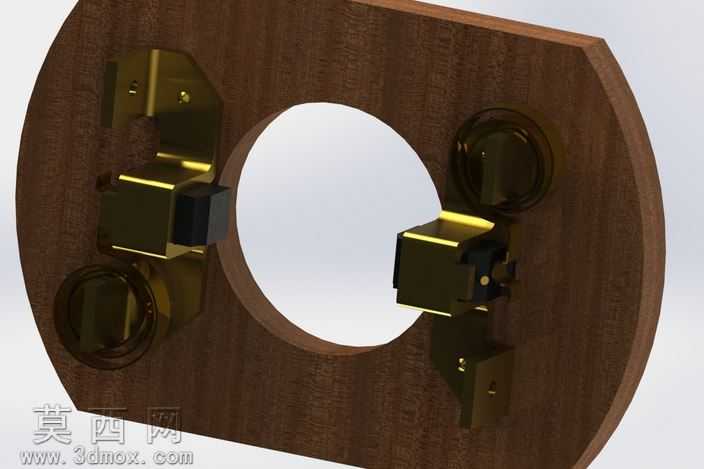

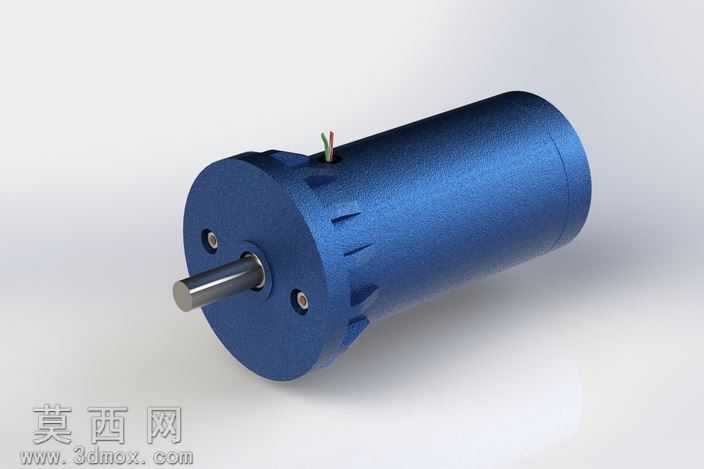

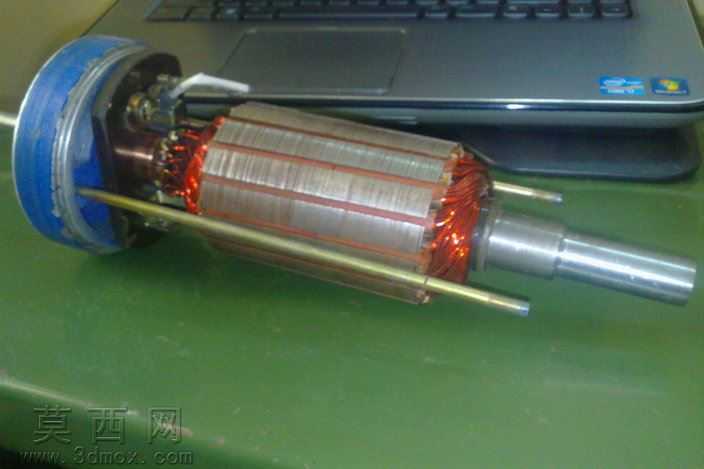

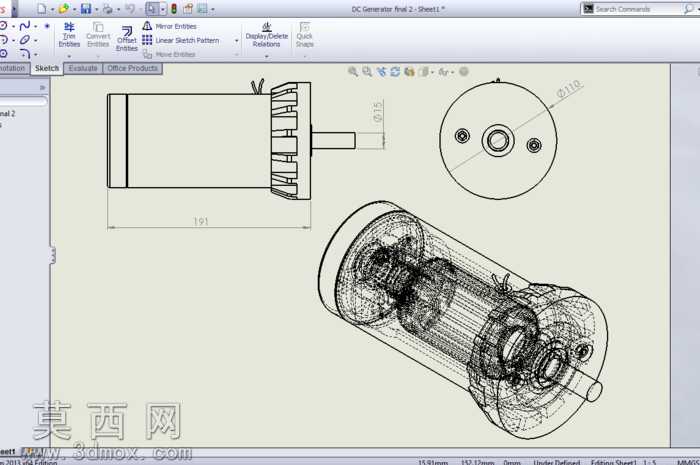

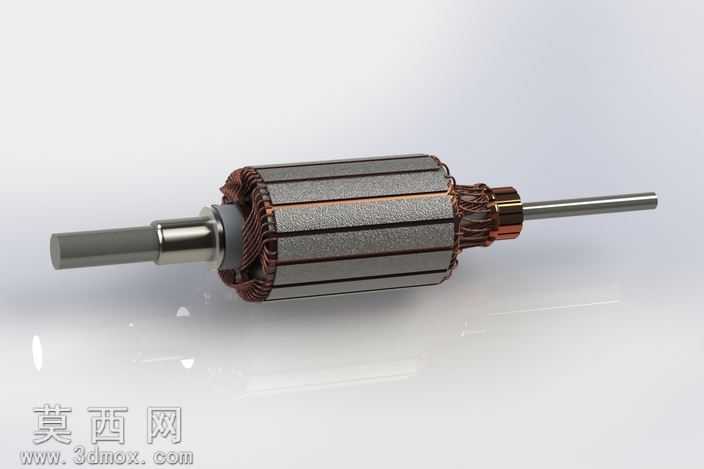

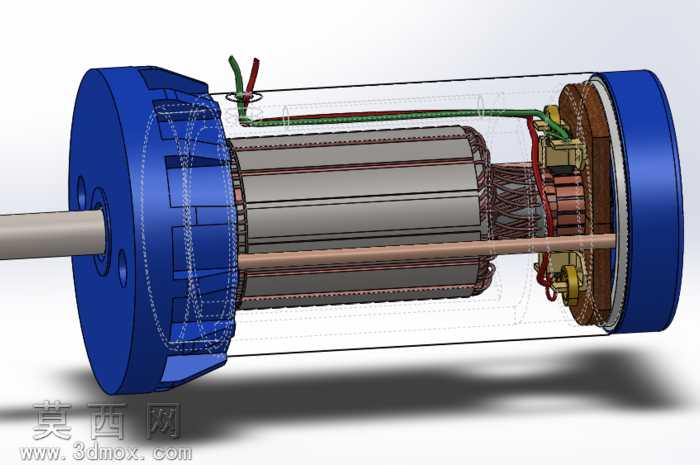

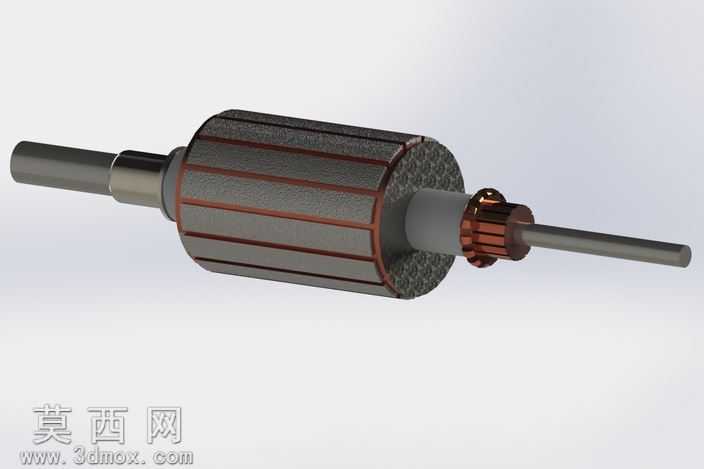

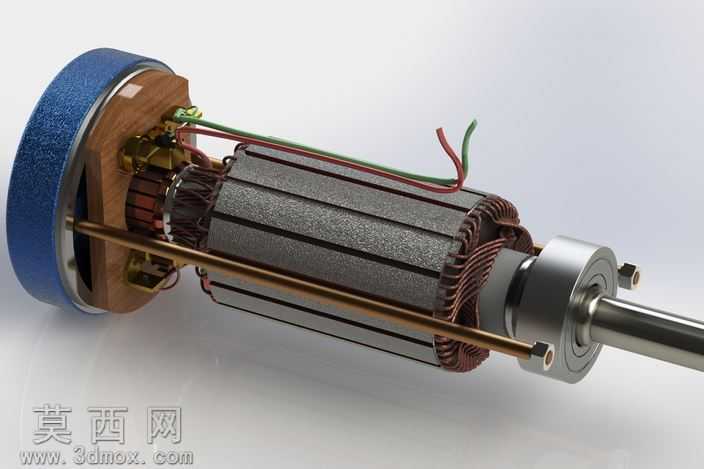

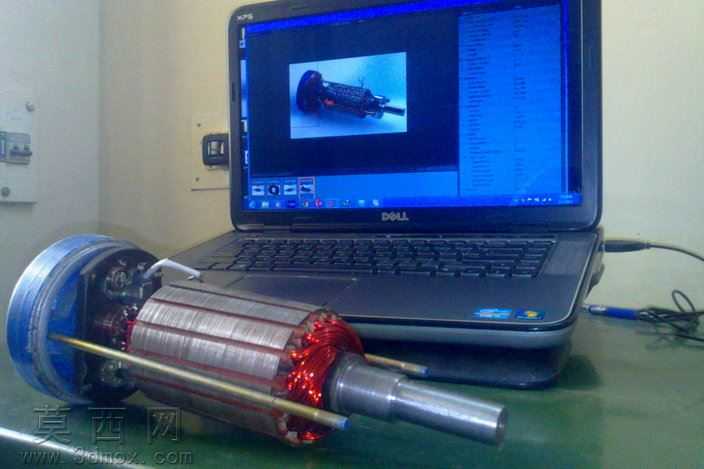

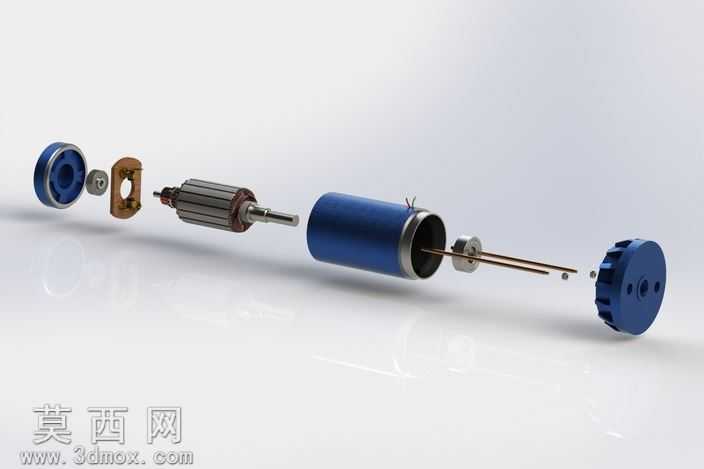

本作品为适配家庭制造风力涡轮机的直流发电机三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循小型直流发电机的实际生产尺寸规范，对核心结构进行1:1比例还原。整体模型以回转体结构为核心主体，首先搭建圆柱形机壳的基础特征，机壳外壁设计有均匀分布的轴向散热凹槽，既提升机壳的结构强度，也能在设备运行时增大散热面积，适配家用风力发电场景下长时间户外运行的散热需求；机壳端部采用法兰式端盖结构，端盖上预留两个对称的安装定位孔，用于端盖与机壳的紧固装配，同时保证端盖与内部定子组件的同轴度精度。输出轴采用阶梯轴设计，轴伸端做光滑圆柱处理，用于连接风力涡轮机的动力输入部件，轴与端盖的配合位置预留轴承安装位，还原实际产品的转动支撑结构；机壳尾部预留出线槽结构，清晰呈现发电绕组的引出线布局，还原设备的电气接线结构。材质渲染阶段，机壳与端盖部分采用磨砂质感的深蓝色金属漆材质，模拟实际产品的阳极氧化铝合金表面效果，调整材质的粗糙度与反光参数，呈现出哑光金属的细腻质感；输出轴部分采用抛光不锈钢材质，设置较高的反光度与较低的粗糙度，还原金属转轴的光亮金属质感；引出线部分分别设置红、绿两色的绝缘塑料材质，清晰区分不同的接线极性。模型装配阶段严格按照实际电机的装配逻辑添加配合约束，输出轴与端盖设置同轴心配合，端盖与机壳设置重合与同轴心配合，保证所有部件的装配关系符合实际生产的装配要求，无干涉错位问题。设计过程中充分考虑家用风力涡轮机的使用场景，在保证结构强度的前提下优化机壳的壁厚设计，兼顾轻量化与耐用性，整体模型结构完整，细节丰富，可用于家用小型风力发电设备的结构展示、原理教学以及改装设计参考，能够清晰展现小型直流发电机的外部结构与装配逻辑，为相关爱好者的DIY制作提供精准的三维结构参考。
