塑料注射成型机弹射系统车间布局设计

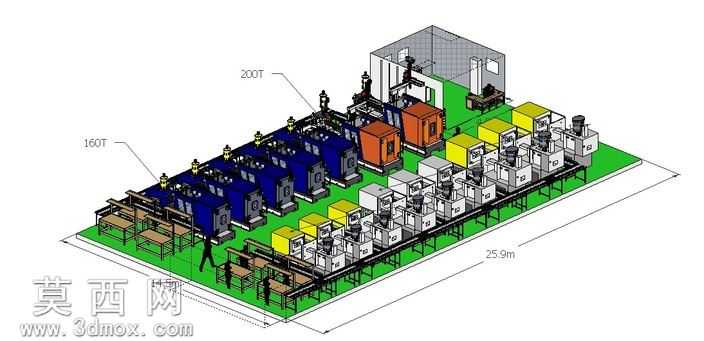

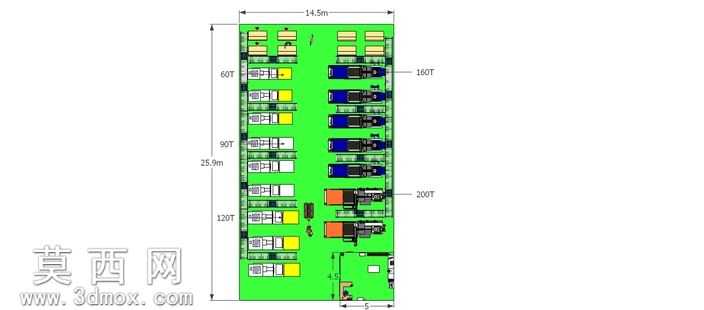

本模型围绕塑料注射成型机的弹射系统配套产线展开三维设计，整体采用等轴测视角完成全场景建模与渲染，完整还原了规模化注塑生产车间的设备排布逻辑。建模过程中首先对不同吨位的注塑主机进行参数化建模，区分200T、160T等不同规格机型的外观结构与尺寸比例，为不同吨位设备匹配差异化的机身材质：大吨位机型采用深蓝色哑光金属材质搭配黑色防护边框，中等吨位机型采用橙红色烤漆材质，小型配套设备采用白灰拼色的工业塑料与金属组合材质，地面采用绿色环氧地坪材质还原真实车间地面质感，同时搭配浅灰色防滑操作工位台、黑色输送支架等附属结构，所有材质均添加真实的粗糙度、反光度参数，渲染后呈现出贴近真实工业场景的视觉效果。结构设计上，整套产线沿25.9m的长度方向有序排布，不同吨位注塑机沿产线纵向依次排列，每台设备旁配套设置独立操作工位，设备间预留合理的物料流转与人员操作通道，弹射系统作为注塑机的核心功能模块，在建模时预留了与主机射嘴、合模机构的装配接口，清晰呈现弹射机构与主机的位置配合关系，同时在产线端部设置集中管控区域，搭配防护围网结构明确功能分区。设计思路围绕规模化注塑生产的实际需求展开，兼顾设备操作便利性、物料流转效率与空间利用率，通过三维建模直观验证不同吨位设备排布的合理性，避免实际产线搭建时出现空间冲突、操作距离不足等问题，模型中还添加了等比例人物参考模型，直观呈现设备与操作人员的尺寸比例关系，辅助验证工位设计的人机合理性，所有设备的管线接口、操作面板位置均按照真实工业设备的布局进行还原，确保模型具备实际产线规划的参考价值，可直接用于注塑车间布局方案演示、弹射系统配套结构教学等场景。
