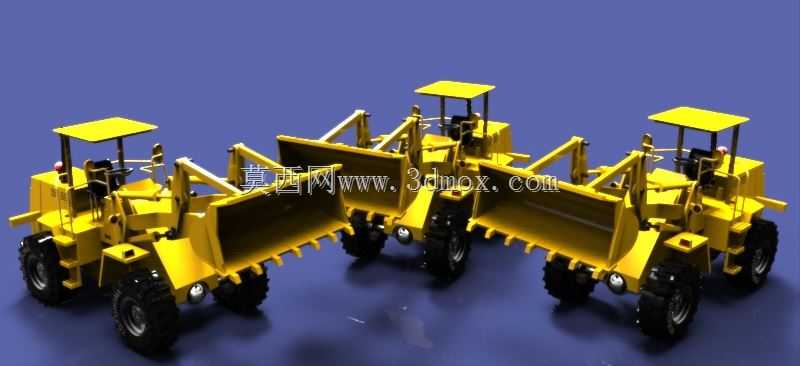

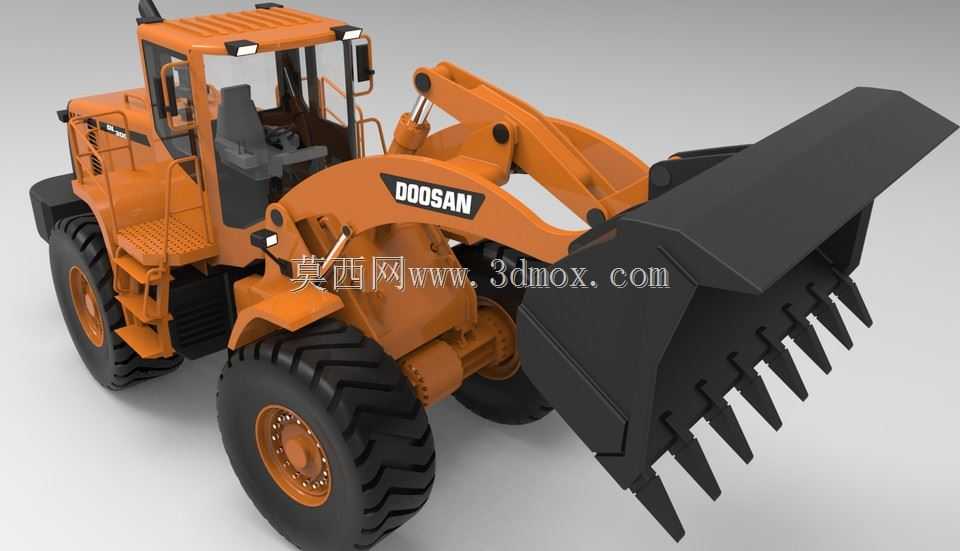

斗山轮式装载机整机结构三维设计

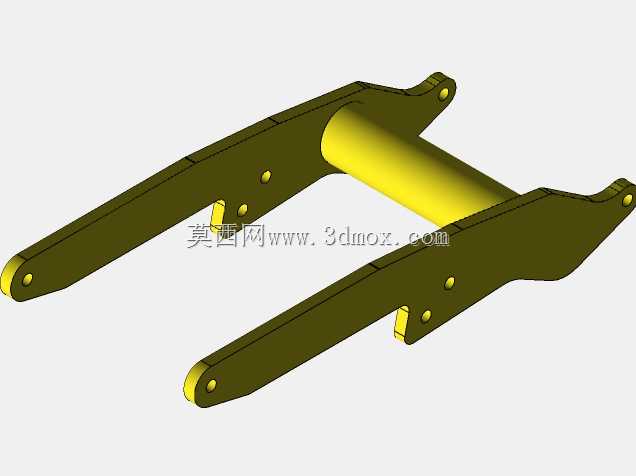

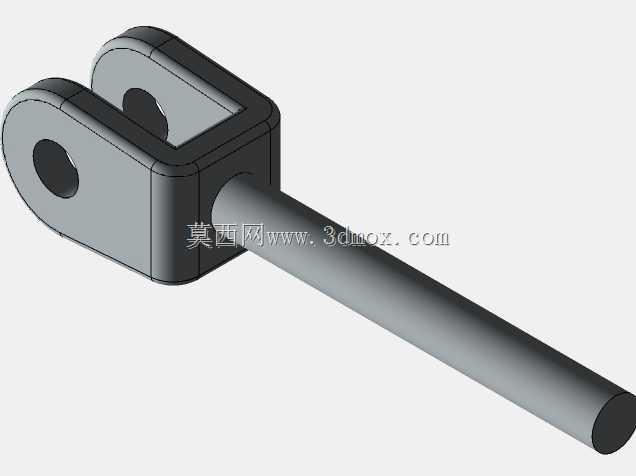

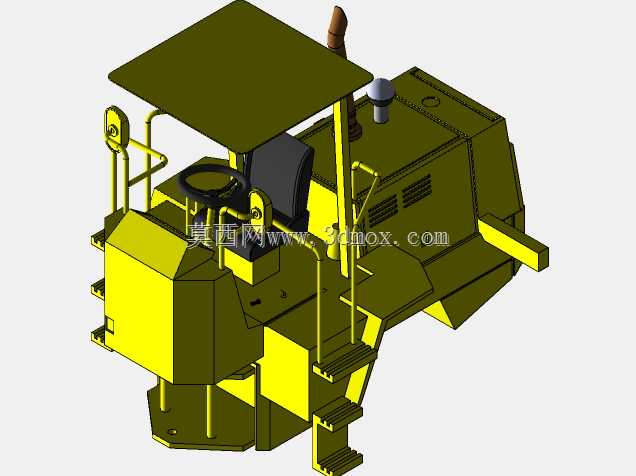

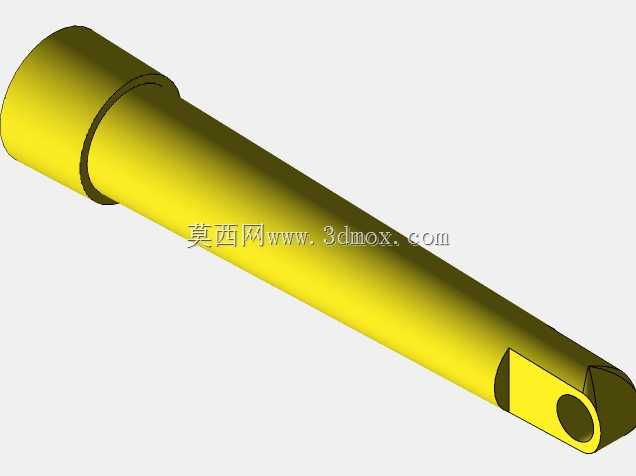

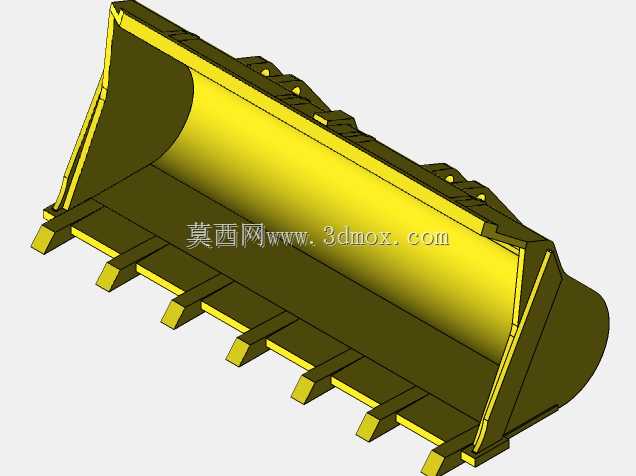

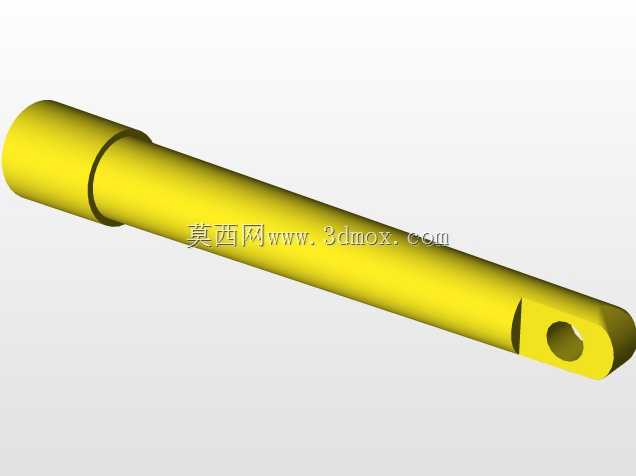

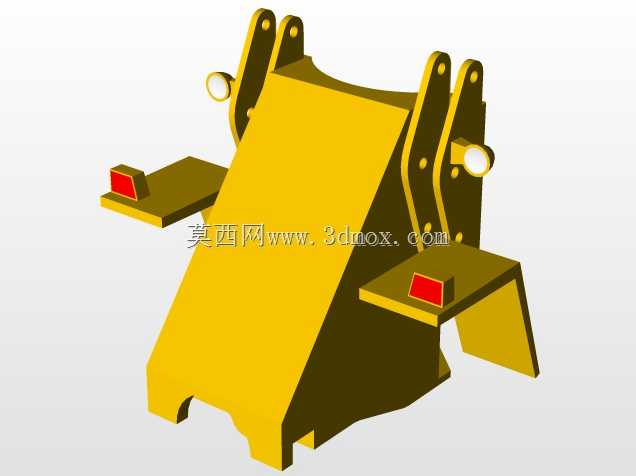

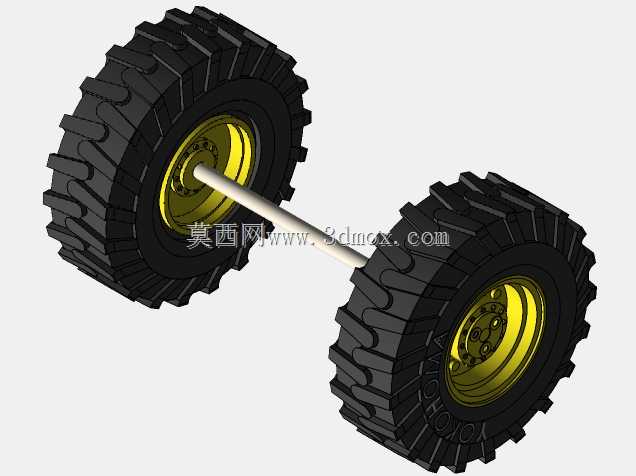

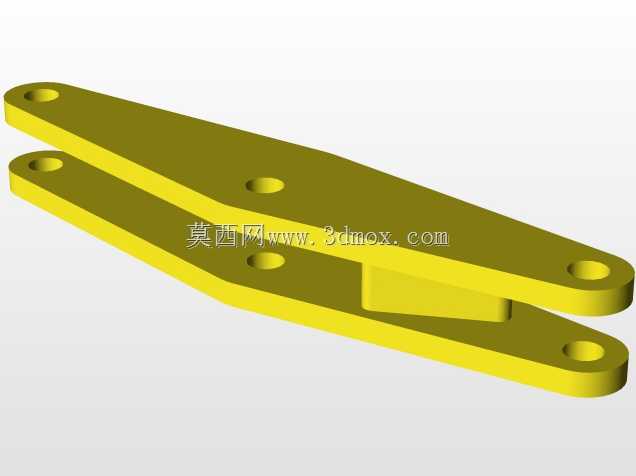

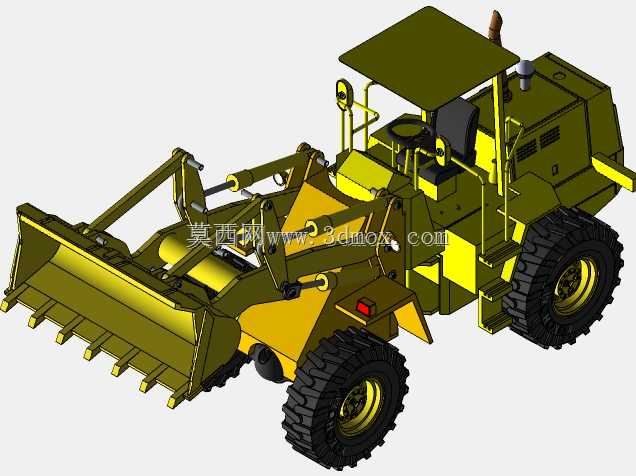

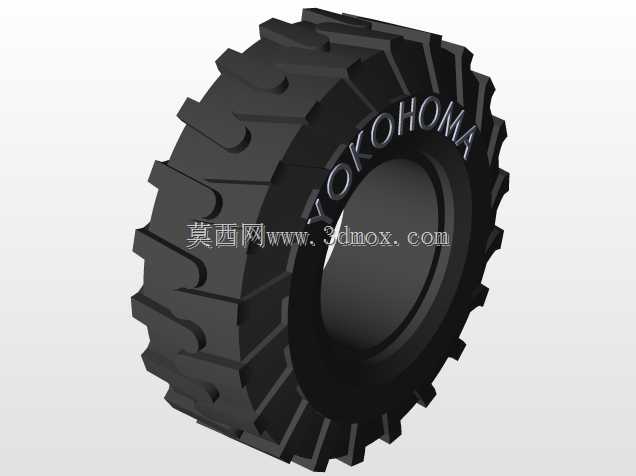

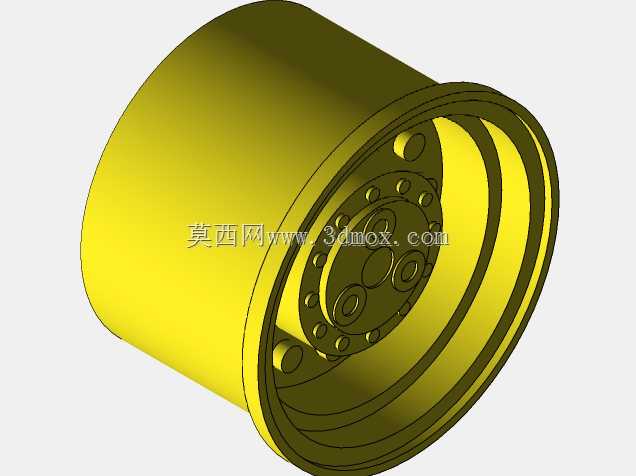

轮式装载机是土石方作业场景中应用极为广泛的工程作业设备，这款斗山品牌轮式装载机的三维结构设计，完整还原了实车的整机布局与功能结构，可用于工程机械结构教学、作业仿真模拟、虚拟实训场景搭建以及产品改型设计参考。在实际工程应用中，该类设备主要承担散状物料的铲装、转运、卸载作业，可适配矿山开采、基建施工、港口货场、市政养护、农田水利建设等多类场景，通过更换不同属具还可完成推土、起重、物料抓取等拓展作业，具备机动灵活、转场便捷、作业效率高的特点。从功能特性来看，该设计完整还原了轮式装载机的核心作业结构：前端工作装置包含铲斗、动臂、摇臂、连杆以及对应的液压驱动部件，铲斗前端的斗齿结构可有效插入物料堆，降低铲装阻力，动臂的举升、铲斗的翻转动作均通过液压油缸驱动，可实现平稳的举升卸料与收斗动作；行走系统采用大尺寸深花纹工程轮胎，搭配宽轮距布局，可在非铺装的崎岖作业场地提供足够的抓地力与行驶稳定性，整机的铰接式车架结构可实现更小的转弯半径，适配狭窄作业场地的转向需求；驾驶室采用全景视野布局，操作位的座椅、操纵装置均按照人机工程学位置排布，可降低操作人员长时间作业的疲劳感。在设计思路层面，该模型采用自顶向下的整机布局逻辑，首先确定整机的轴距、轮距、最大卸载高度、最小转弯半径等核心参数边界，再依次拆分动力舱、驾驶室、工作装置、行走系统、液压管路等子系统进行细节设计，各部件之间预留了合理的装配间隙与运动干涉空间，确保工作装置举升、翻转、车架转向等动作过程中不会出现部件碰撞。从安装边界与尺寸适配来看，该设计严格遵循同级别轮式装载机的实际尺寸规范，整机长度适配常规平板运输车辆的装载尺寸，作业状态下的最大举升高度满足常规货运车辆的货厢卸料高度要求，轮胎的安装位、动臂与车架的铰接点位、液压油缸的安装支座均按照通用互换性标准设计，可适配同型号实车的配件替换需求，动力舱的布局预留了发动机、散热系统、液压油箱的安装空间，各管线的排布路径也充分考虑了实车装配的可行性与后期维护的便捷性。
