航天用铝合金折叠支撑承载结构

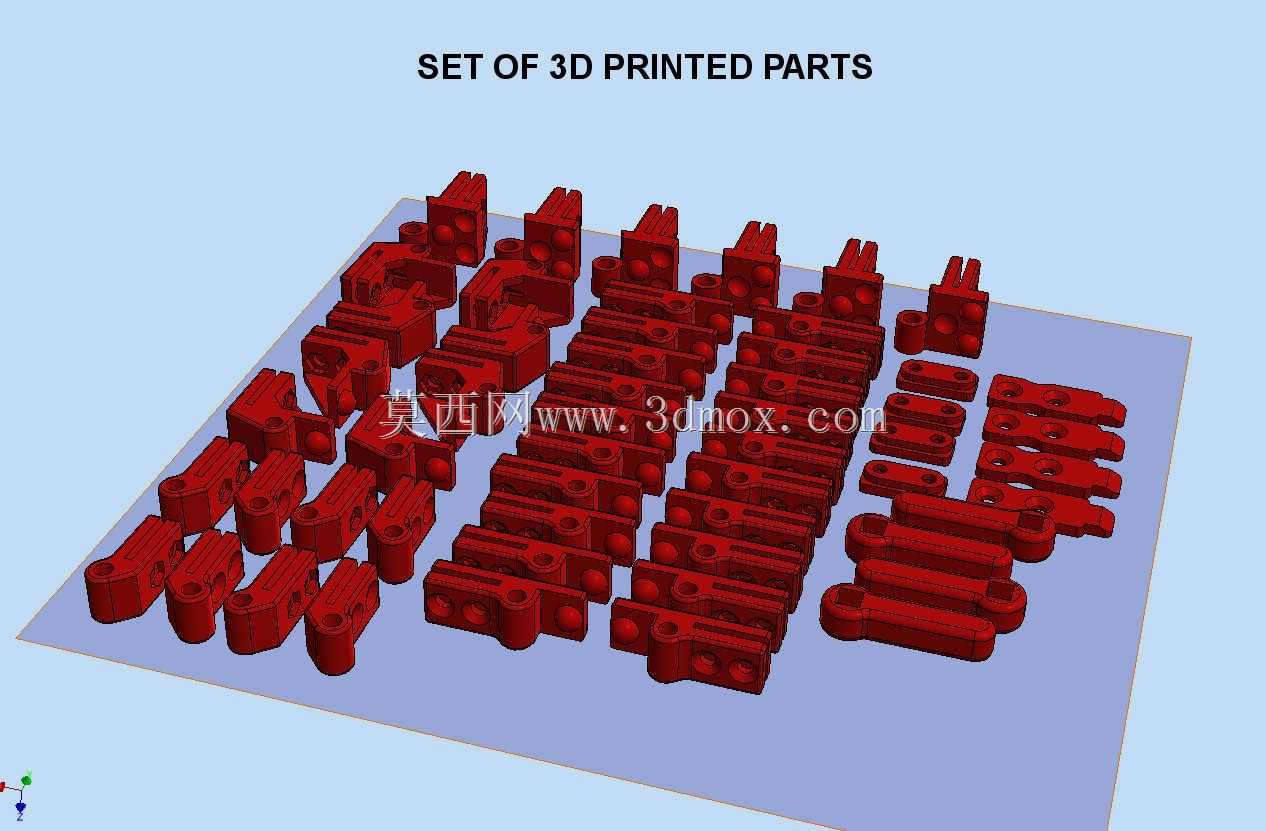

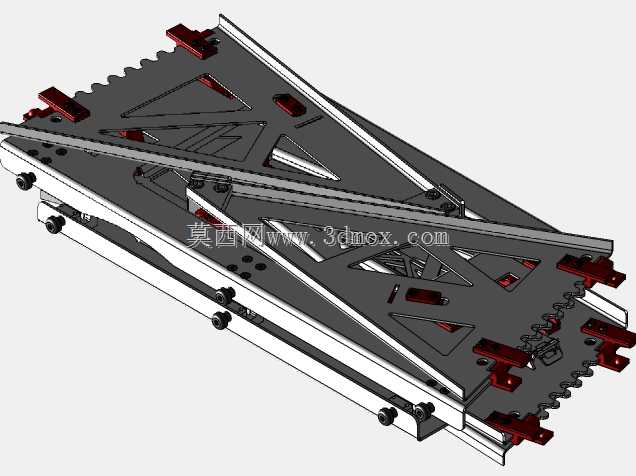

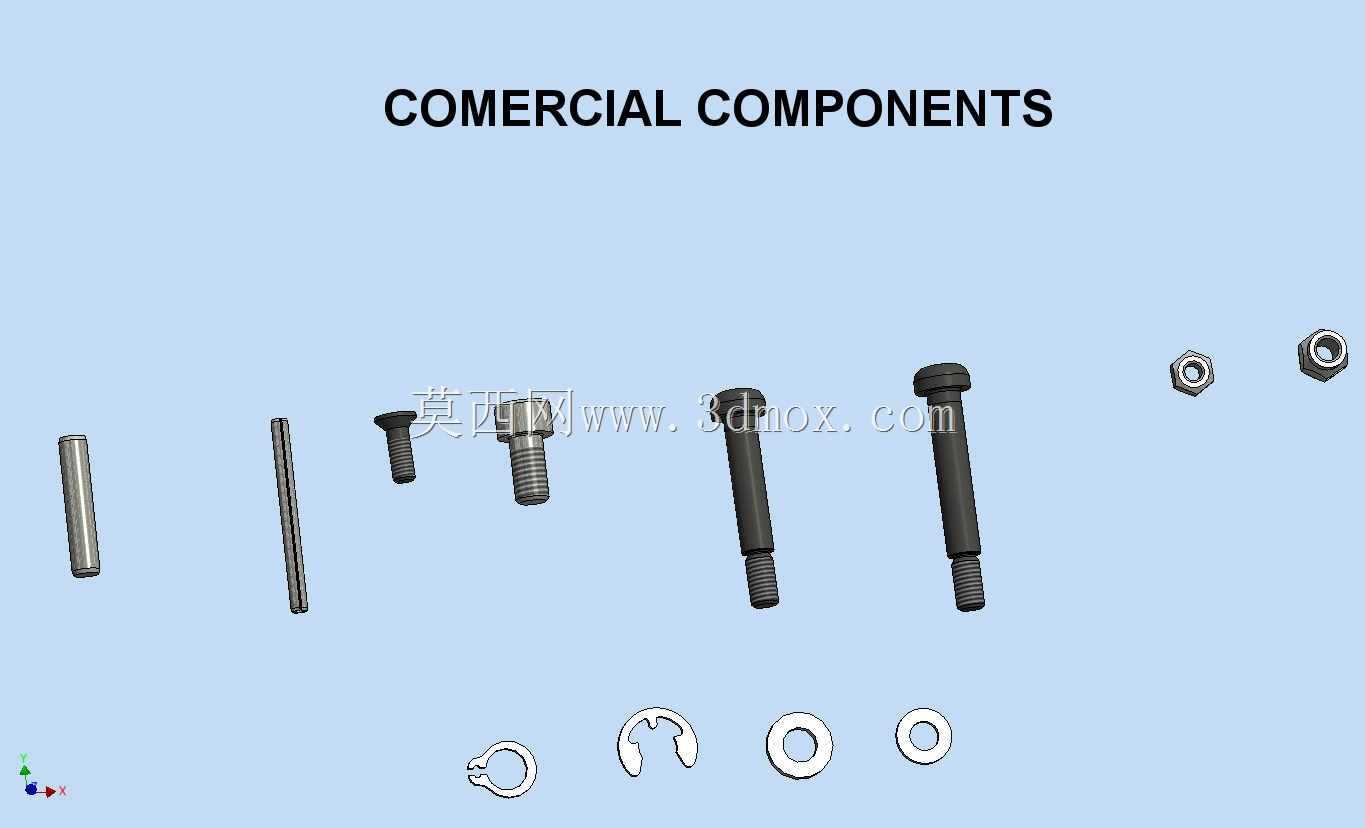

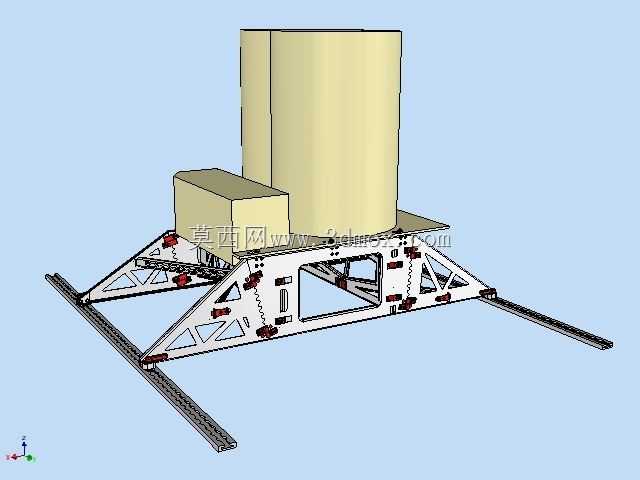

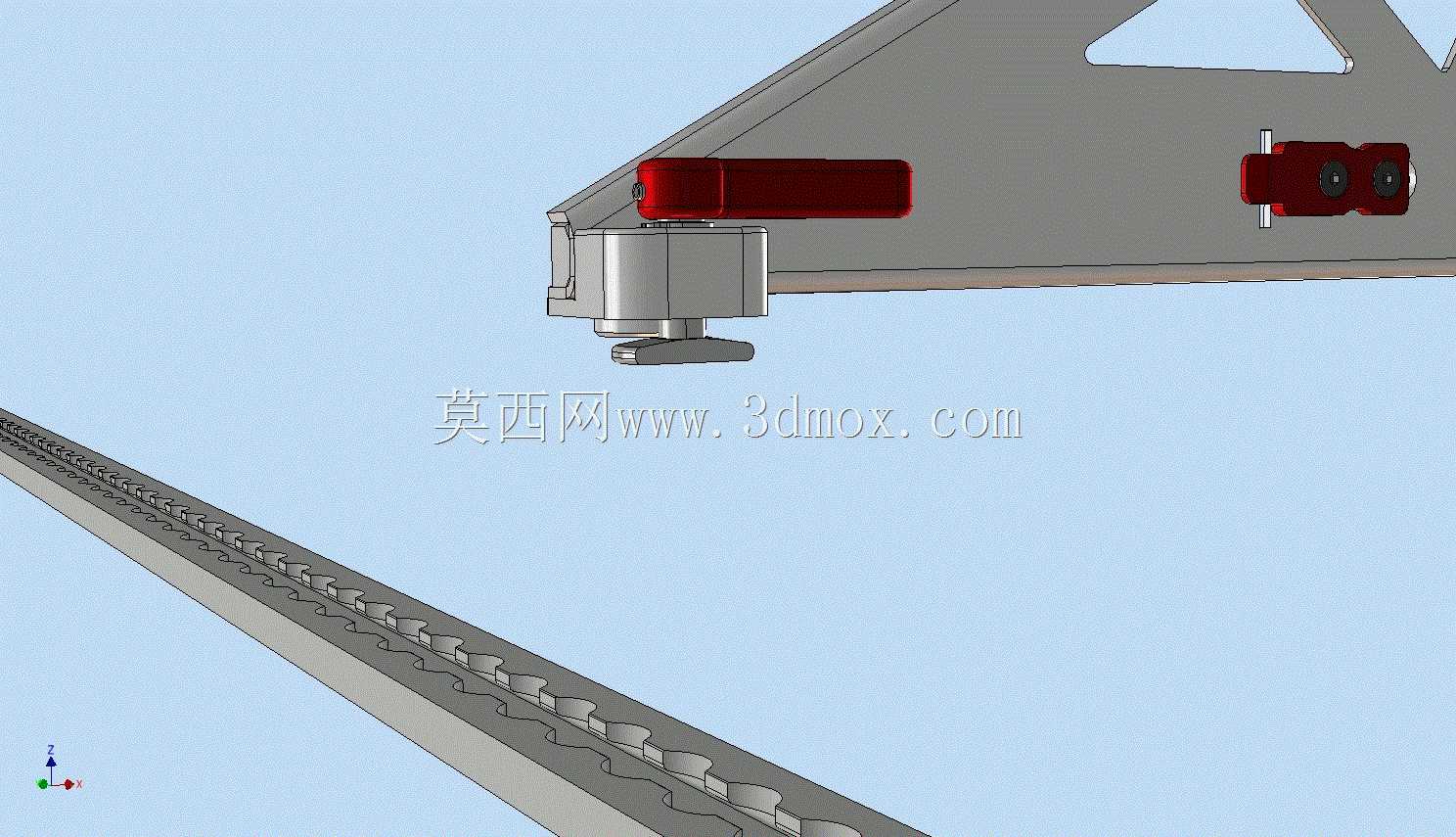

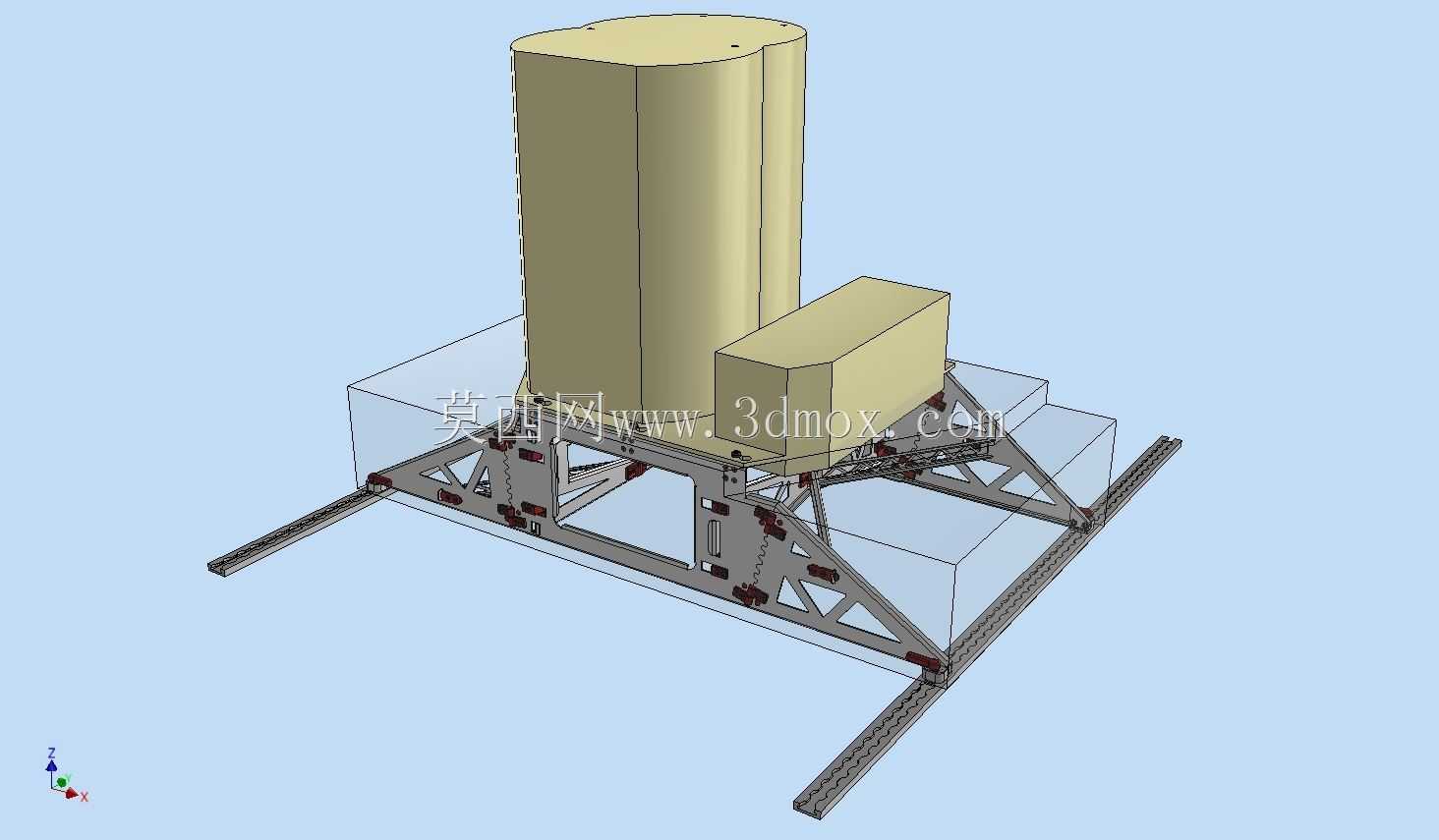

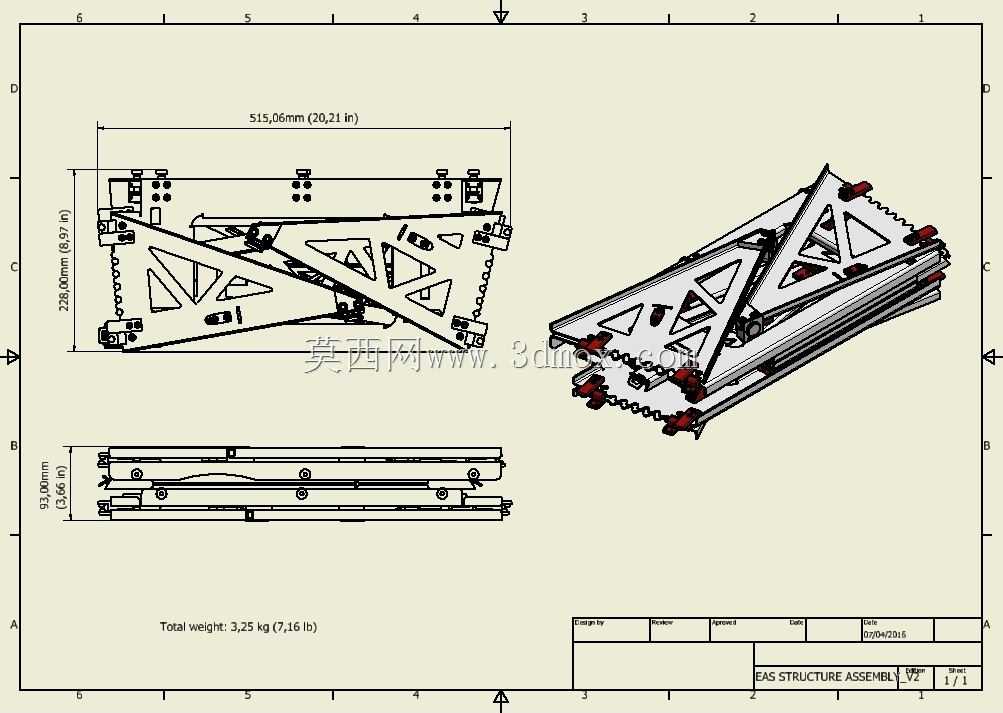

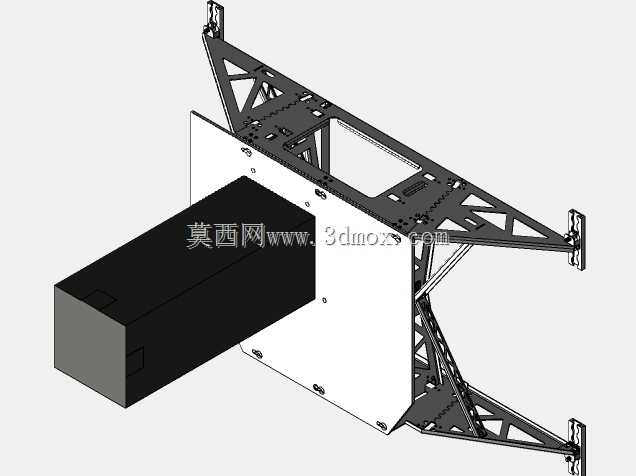

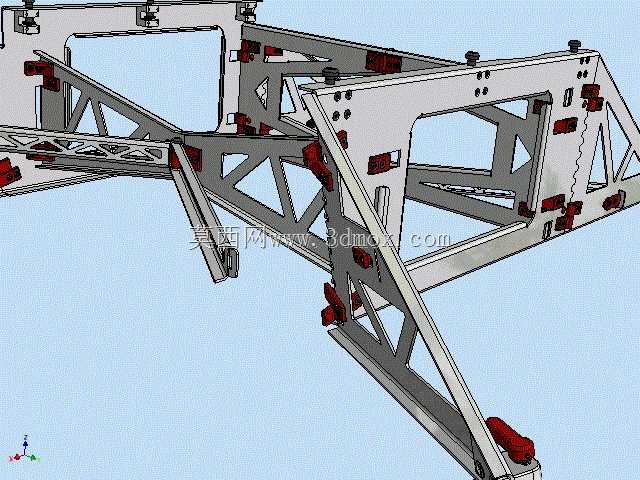

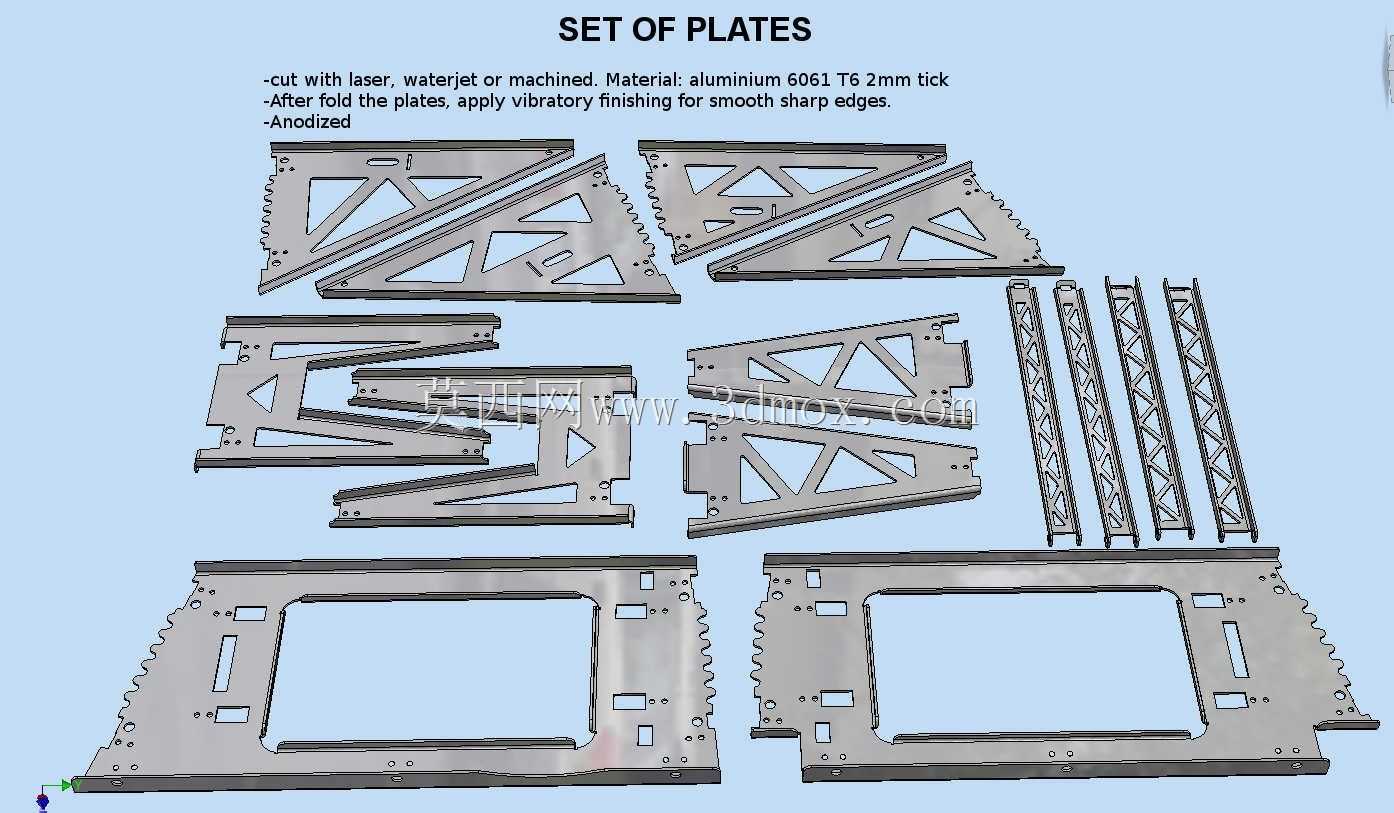

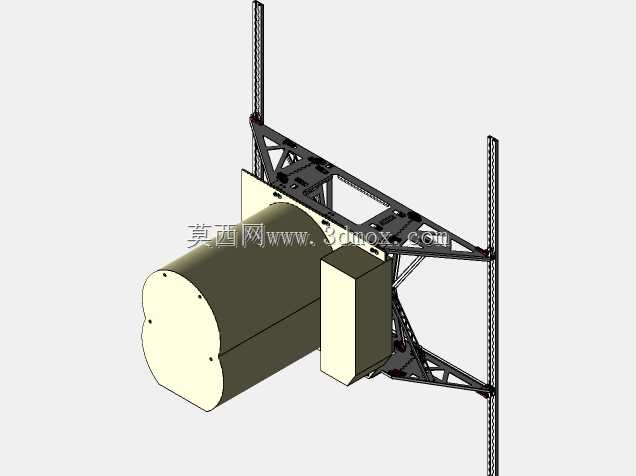

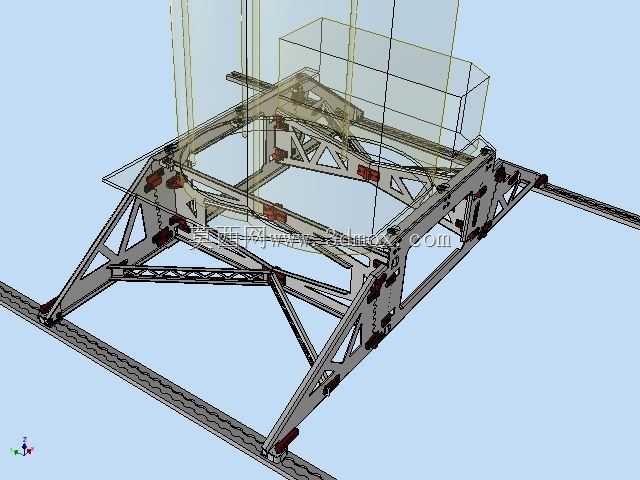

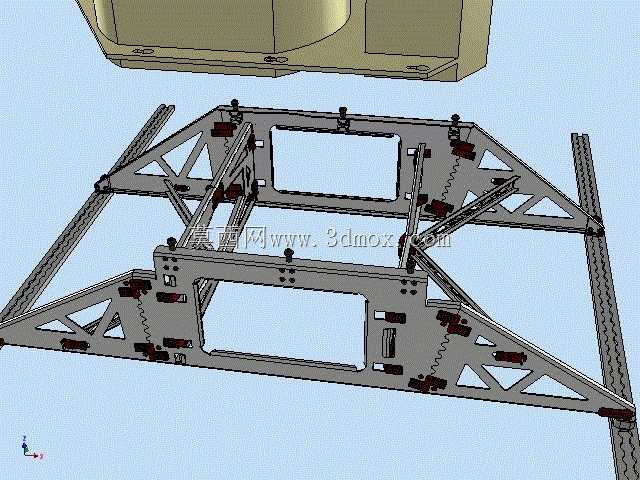

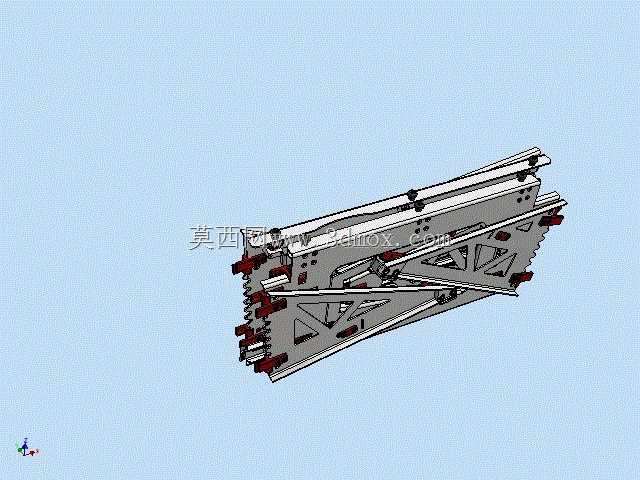

该结构主要面向航天搭载场景下的轻量化支撑需求设计，可作为空间探测设备的临时承载支架、在轨展开式辅助支撑构件使用，适配航天发射阶段的紧凑收纳要求与在轨工作阶段的结构承载需求，能够在有限的运载舱空间内完成收纳，入轨后可快速展开形成稳定支撑框架，为搭载的探测仪器、太阳能板组件或是小型实验载荷提供可靠的安装承载基础。结构整体采用多块铝合金板材搭配ABS铰接组件组合成型，所有部件通过粘接与卡扣结构完成组合，无额外独立零散部件，板材可通过激光切割、水切割或是机加工方式完成成型，部分边缘做弯边处理强化结构刚性，铰接位置设置突出锁止结构强化连接强度，安装板预留6组孔位完成固定结构的定位，适配标准航天紧固件的安装尺寸要求。设计阶段重点考量了快速折叠与展开的操作便利性，仅需将每组臂件转动90度即可完成展开或是折叠状态的切换，折叠状态下整体尺寸紧凑，可充分利用运载舱内的零散搭载空间，展开后形成稳定的三角桁架结构，具备优秀的抗形变能力与负载稳定性，总重量控制在较低水平，能够有效降低航天发射的载荷成本。结构设计过程中特意优化了铰接组件的布局，采用一体化印刷式铰接结构替代传统商用铰链，既减少了整体零件数量，也为加强筋的布局预留了充足空间，组装时无需额外固定件即可完成初步定位，可通过粘接或是热熔方式完成最终固定，铰接位置的刷制区域占比小，配套塑料构件体积紧凑，在零件种类较少的前提下实现了可靠的折叠展开功能。选用铝合金作为主板材材质，核心原因是该材料加工成本低、适配多种快速加工工艺，可通过激光切割实现快速低成本成型，也可通过水切割加工适配更复杂的外形优化，在不增加制造成本的前提下实现重量优化，锋利的板材边缘可通过简单打磨处理完成钝化，回火铝板可通过弯曲与热处理工艺避免加工后材料开裂，若对结构刚性有更高要求，也可更换为较厚铝板做机加工处理，通过降低板材硬度适配加工需求，虽然会增加一定的加工时长，但可通过减少零件数量、取消额外安装螺丝与现有加强板的优化设计，抵消组装环节的成本增量，即便考虑航天运输的高昂成本，整体制造成本依然处于可控范围。
