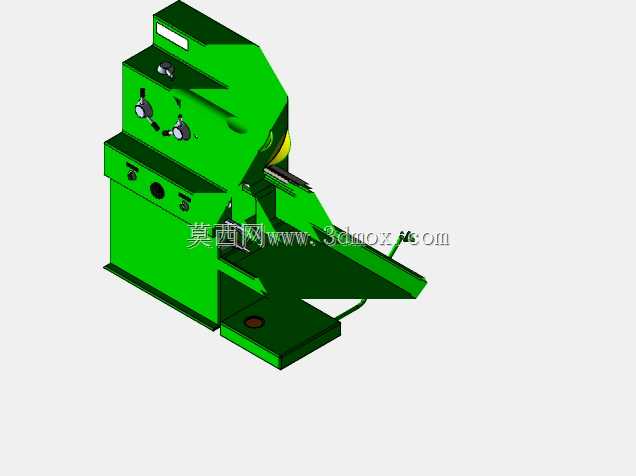

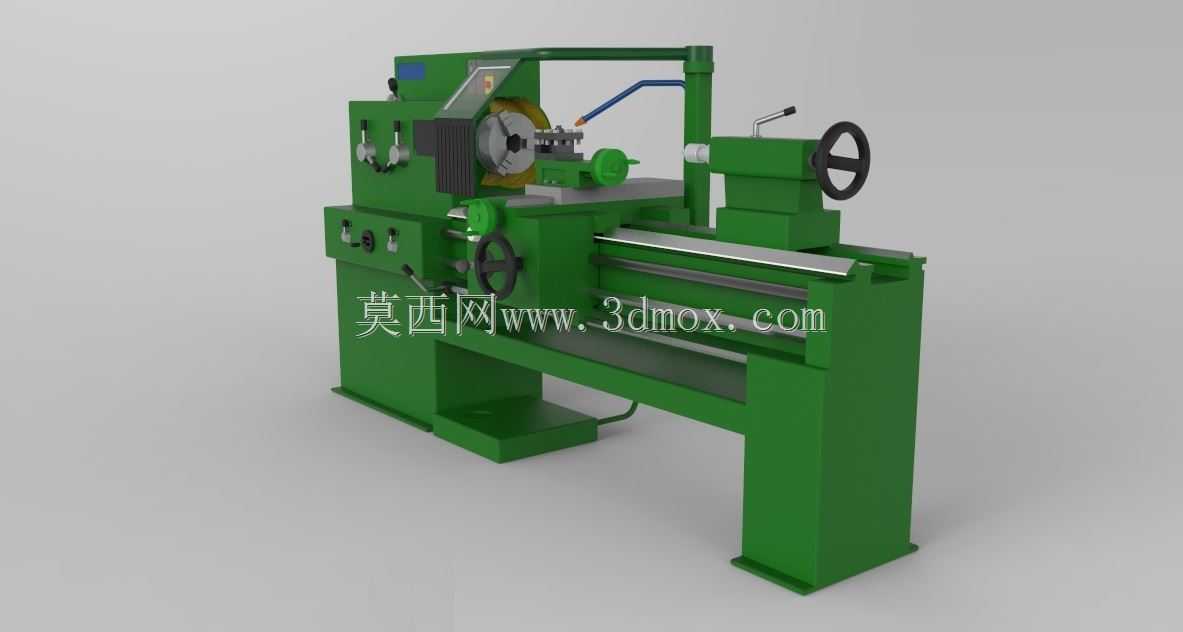

标准尺寸普通卧式万能车床三维设计

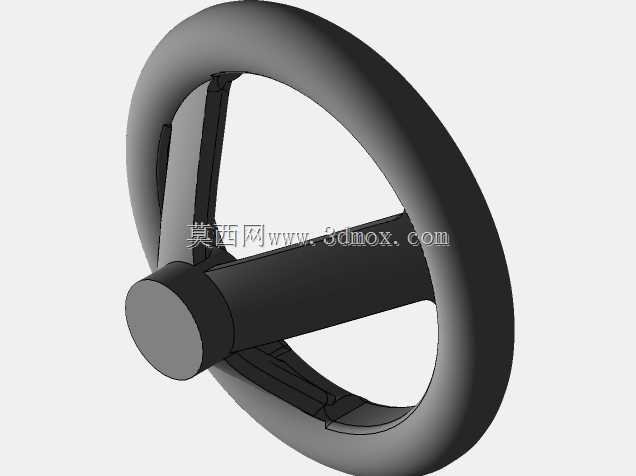

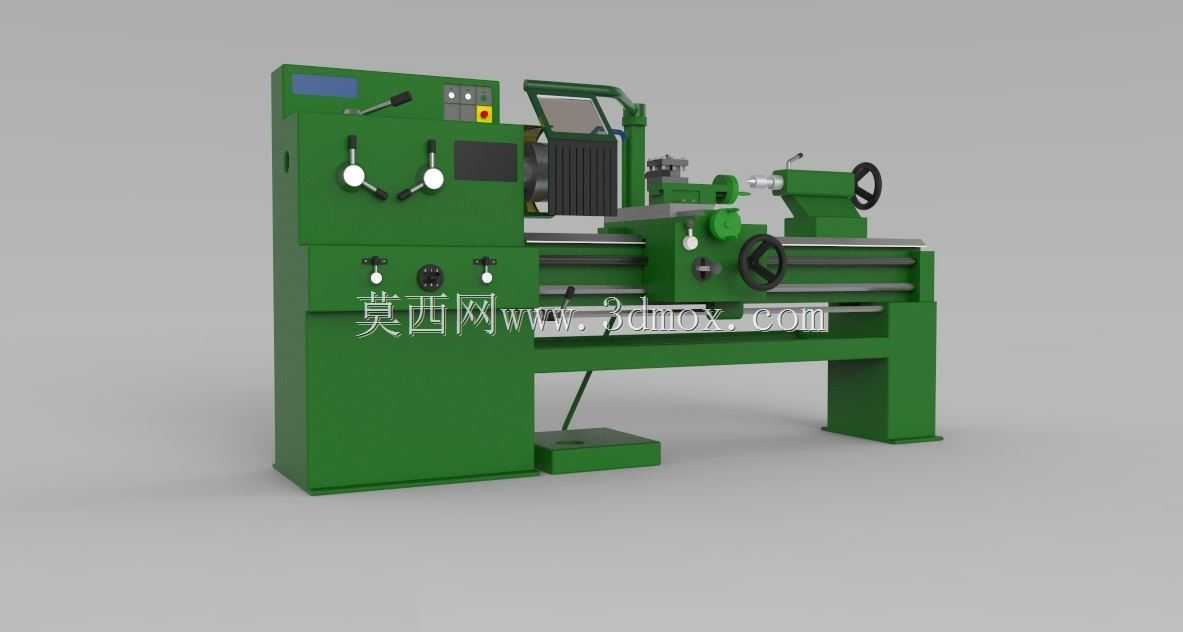

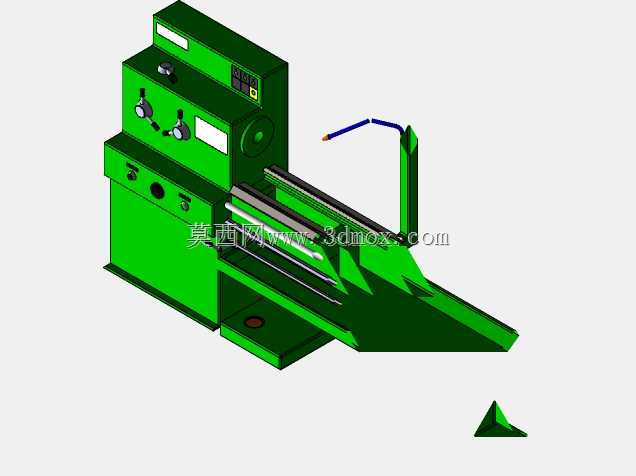

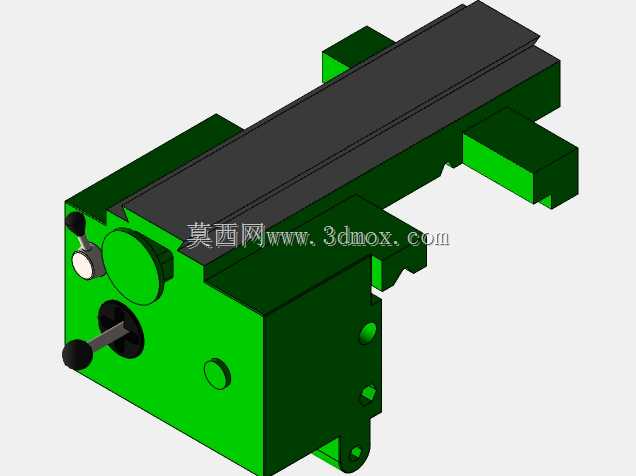

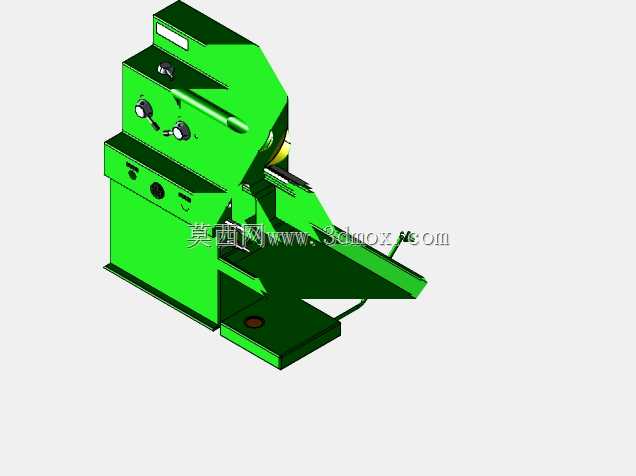

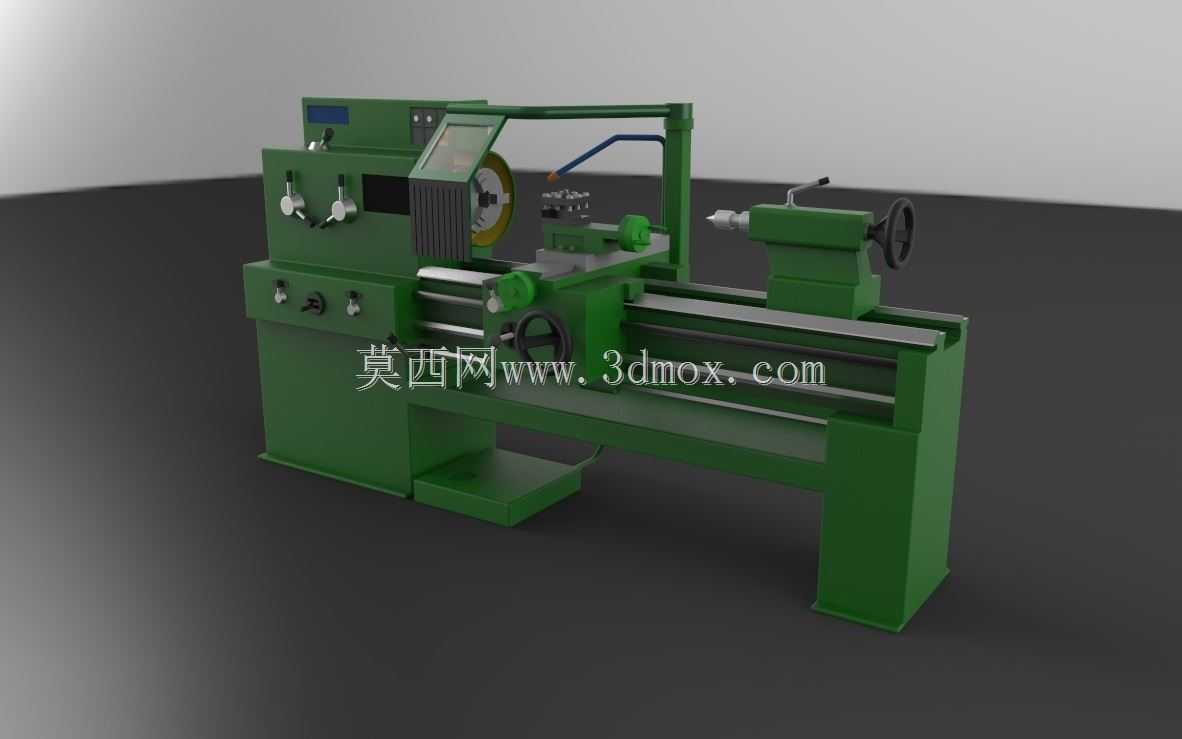

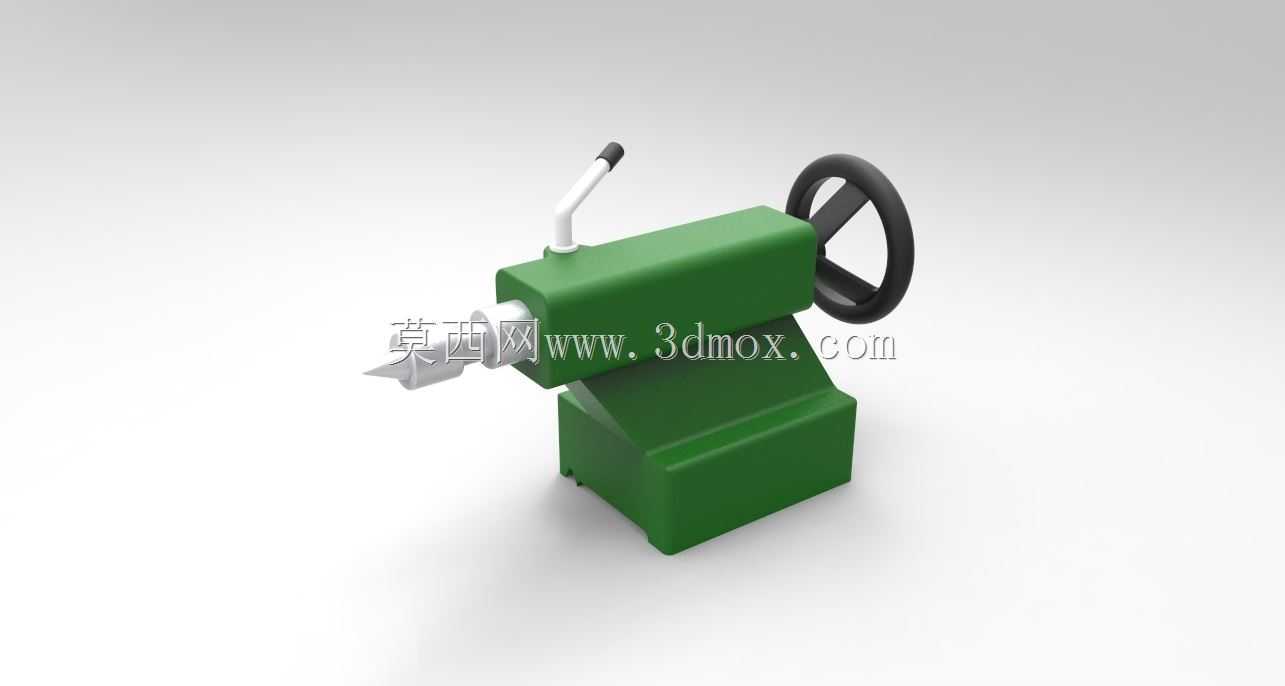

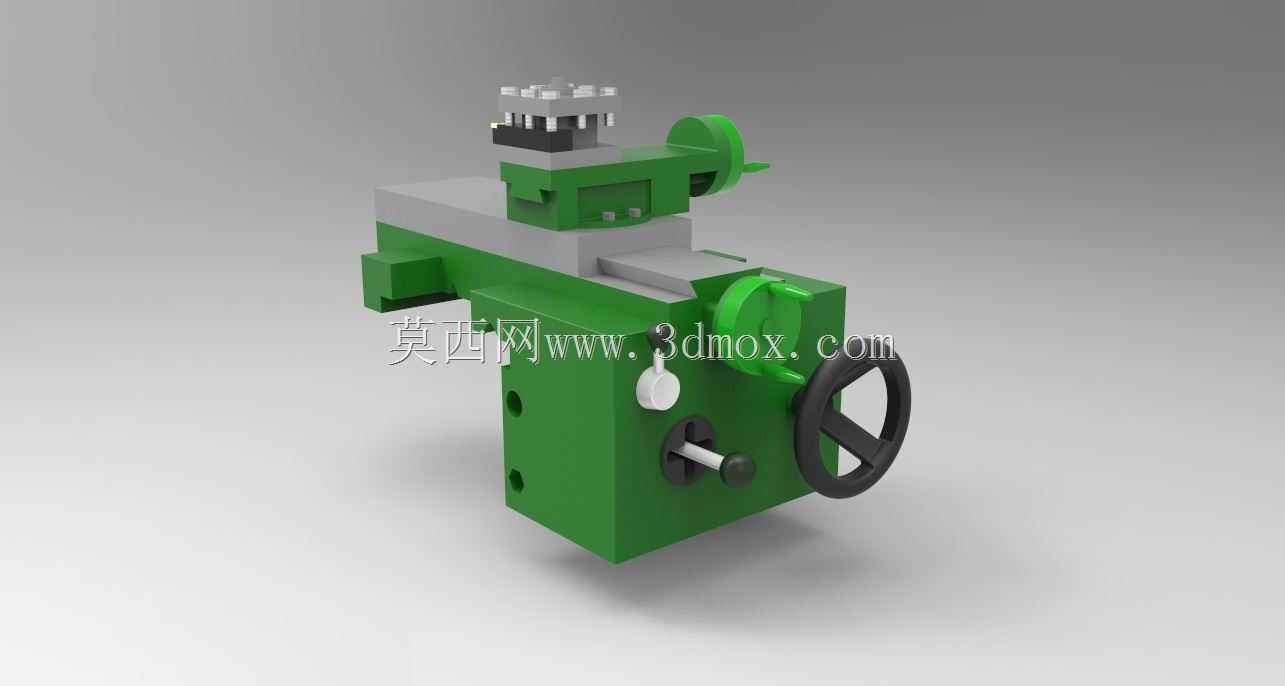

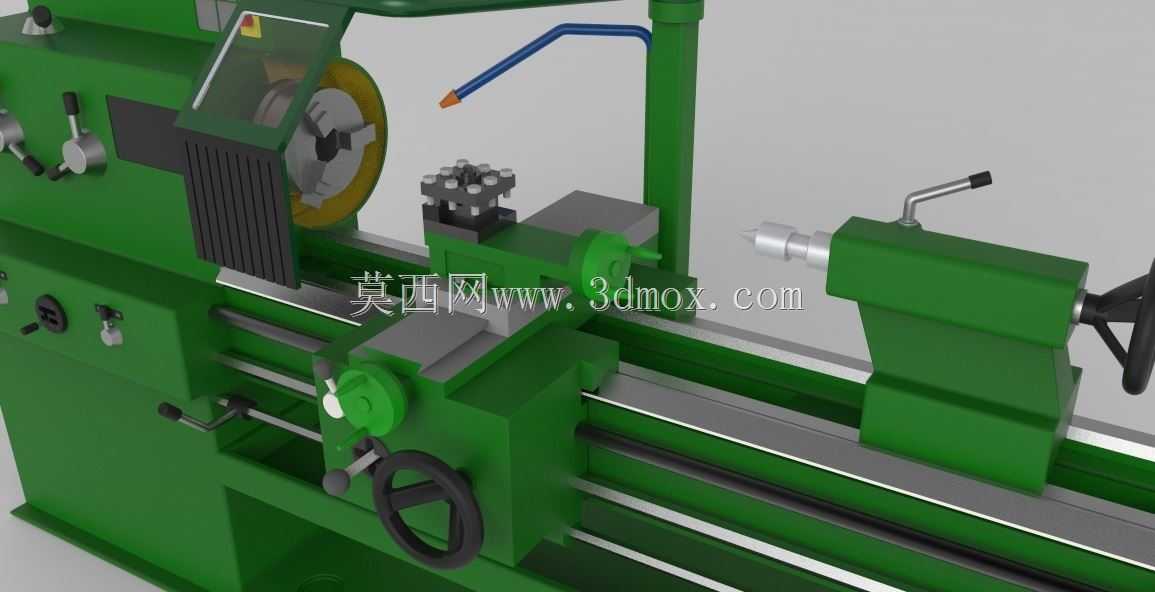

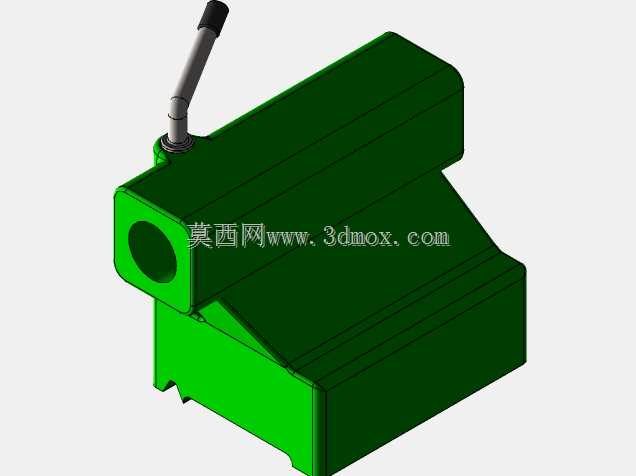

这款卧式万能车床是面向机械加工车间、职业院校实训基地、设备维修站点打造的通用金属切削设备，可覆盖绝大多数轴类、盘类、套类回转体零件的加工需求，在中小批量零部件生产、设备修配、教学实操场景中都能发挥核心作用。实际生产中，它可完成内外圆柱面、圆锥面、圆弧面、公制/英制螺纹、端面、切槽、钻孔、铰孔、滚花等多类加工工序，适配碳钢、铸铁、有色金属、工程塑料等多种常见加工材质，能满足从粗加工大余量去除到精加工尺寸精度控制的全流程加工要求，是机械加工领域应用范围最广的通用设备之一。从功能特性来看，这款车床采用传统卧式布局，主轴箱设置在床身左侧，搭配多档变速操控机构，可根据加工材质、刀具类型、工艺要求灵活调整主轴转速，适配不同切削工况；进给箱与溜板箱配合实现刀架的纵向、横向自动进给，保证走刀过程的平稳性，降低操作人员手动操作的劳动强度；床身采用高刚性整体铸造结构，导轨面经过精密磨削处理，长期使用下仍能保持良好的导向精度，避免切削振动影响加工表面质量；尾座设置在床身右侧导轨上，既可以安装顶尖支撑长轴类工件，减少工件装夹变形，也可换装钻头、铰刀等孔加工刀具完成内孔加工工序，拓展设备的加工覆盖范围。设计过程中严格遵循真实普通车床的尺寸比例与结构逻辑，还原了操作面板上的各类操控手柄、手轮的位置布局，符合一线操作人员的日常操作习惯，操控部件的排布充分考虑人机工程要求，常用操作手柄都设置在操作人员站立即可轻松触及的范围内，减少操作过程中的多余动作，提升加工效率。外形尺寸上参考了市面主流C6系列普通车床的实际安装边界，整体长宽高比例符合车间设备布局的常规要求，床身底部设置整体式安装底座，可直接通过地脚螺栓固定在车间混凝土地面上，安装时预留的操作空间、维修拆卸空间都符合机械加工车间的设备布置规范，不需要额外改造场地即可完成设备部署。整体结构设计充分考虑了日常维护的便利性，主轴箱、进给箱的润滑点位、易损件的拆装位置都预留了足够的操作空间，日常保养、易损件更换都可快速完成，能有效降低设备的长期运维成本。
