油气开采输送用各类管路连接及配套零部件

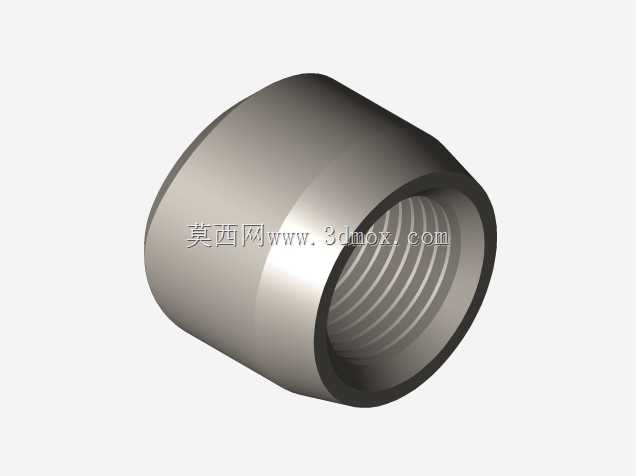

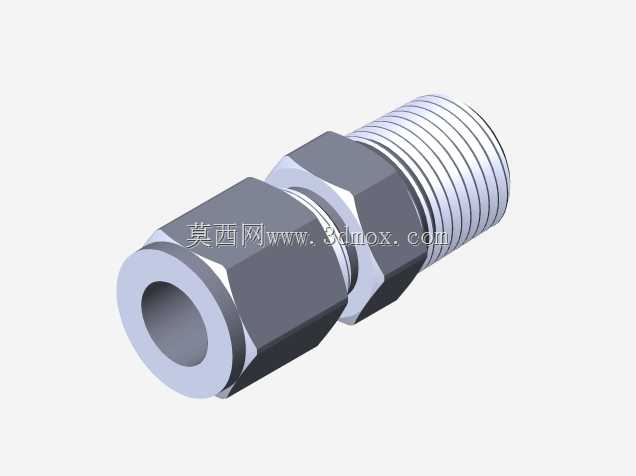

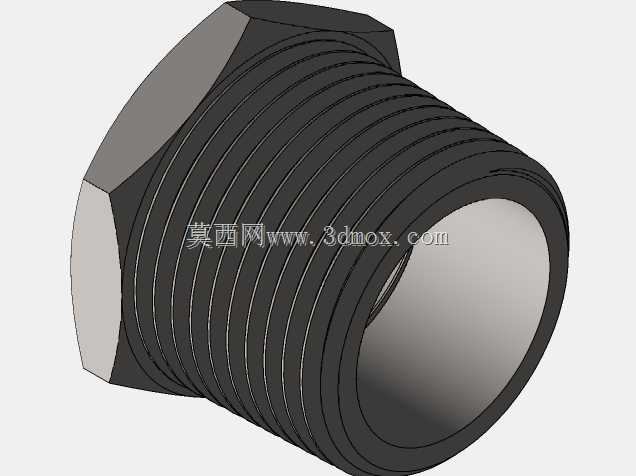

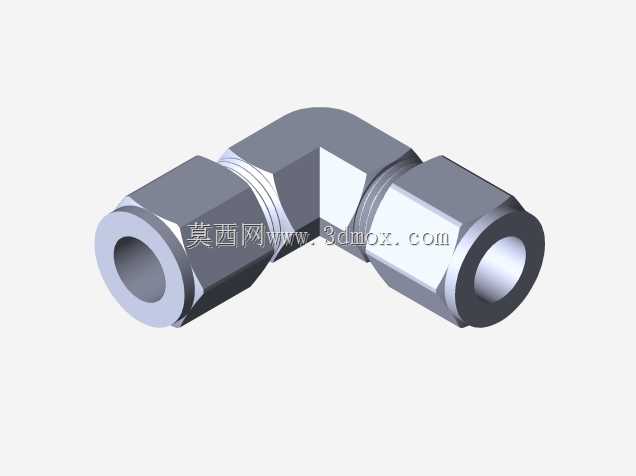

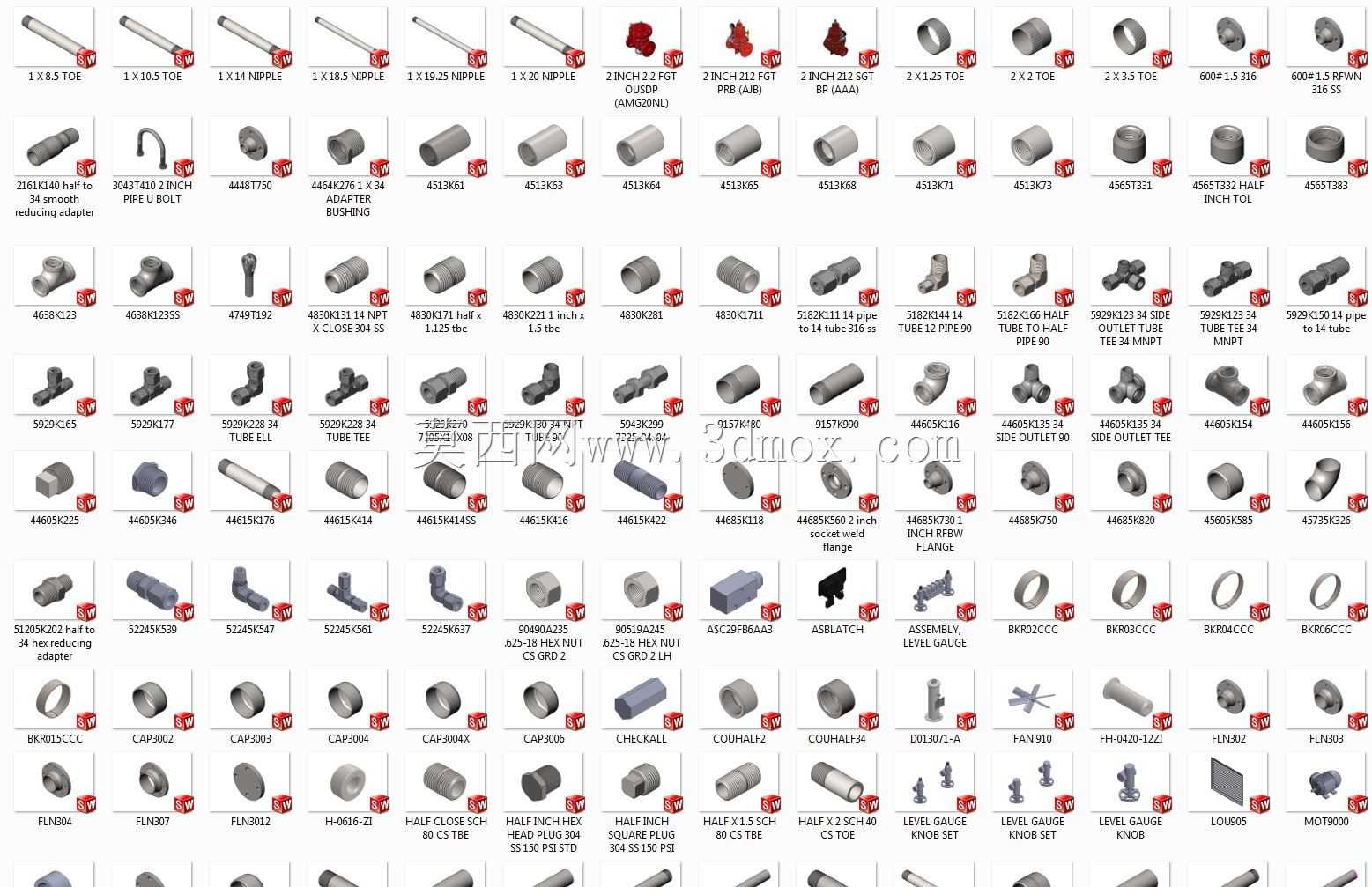

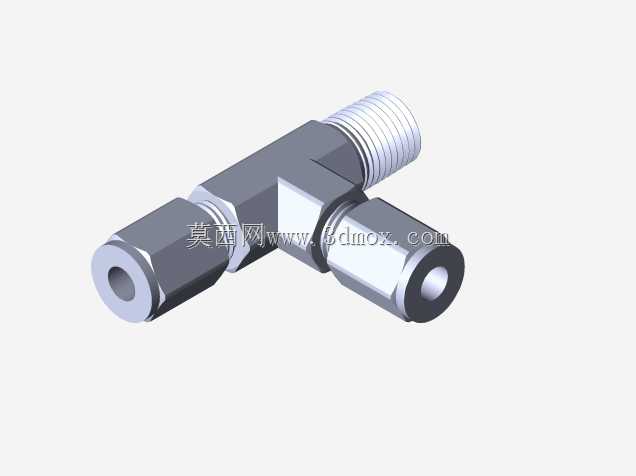

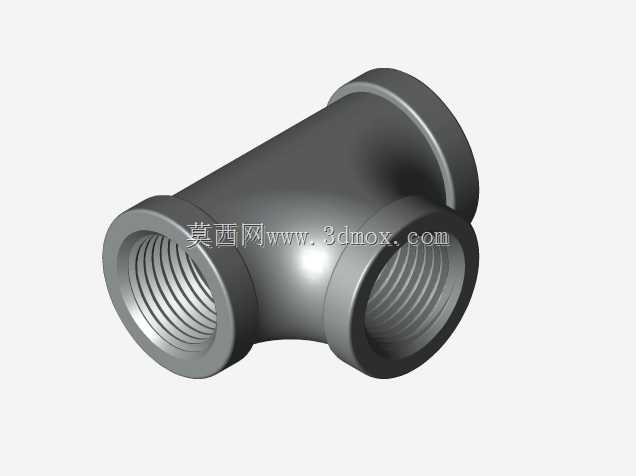

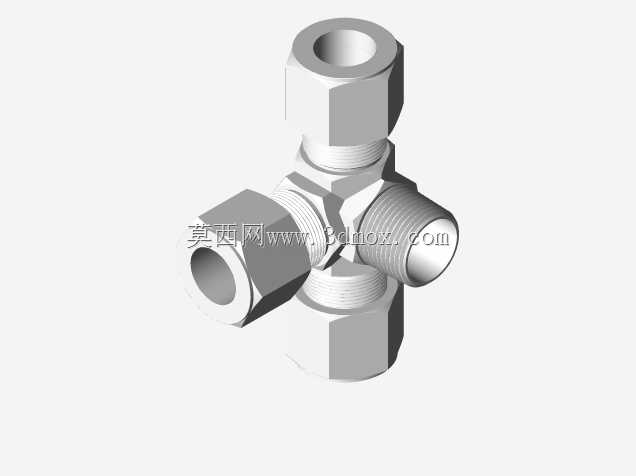

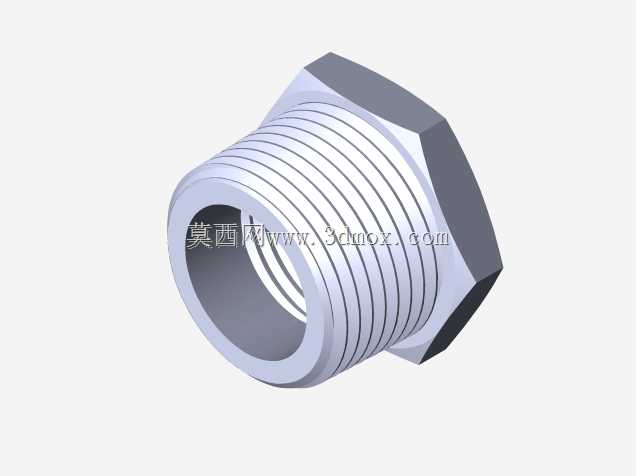

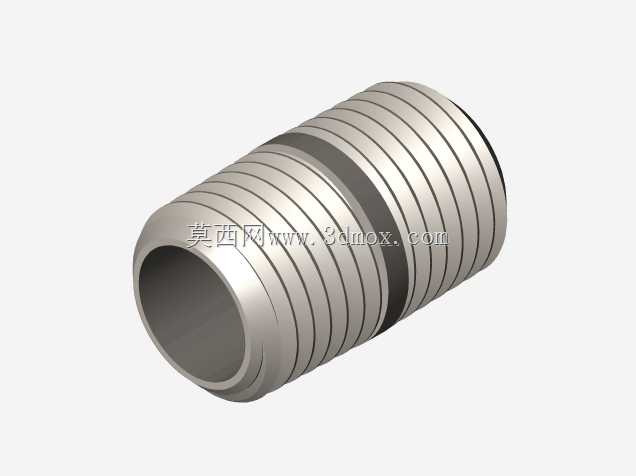

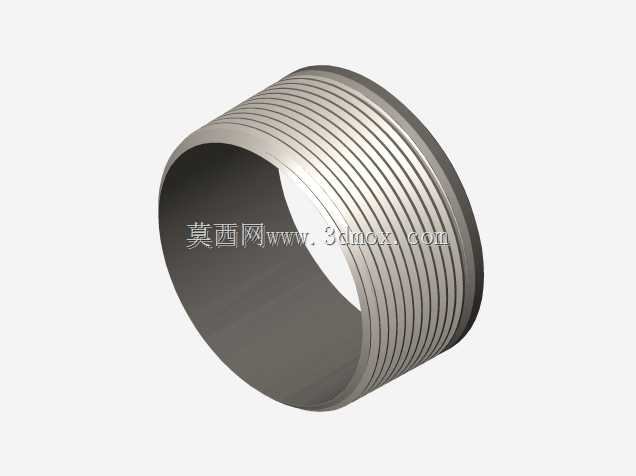

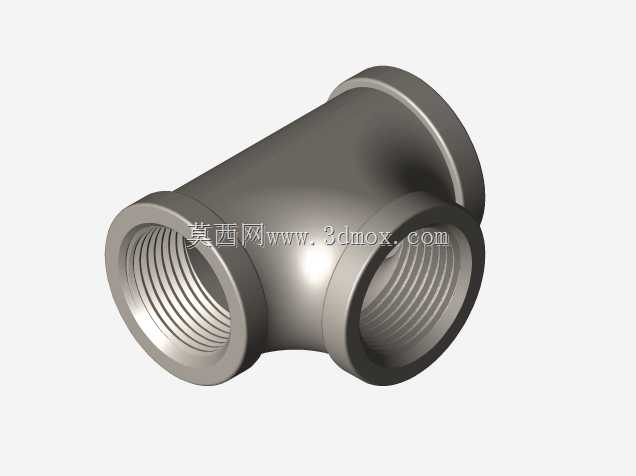

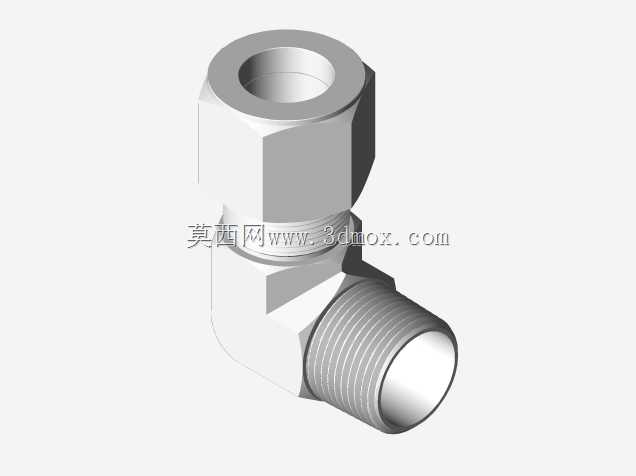

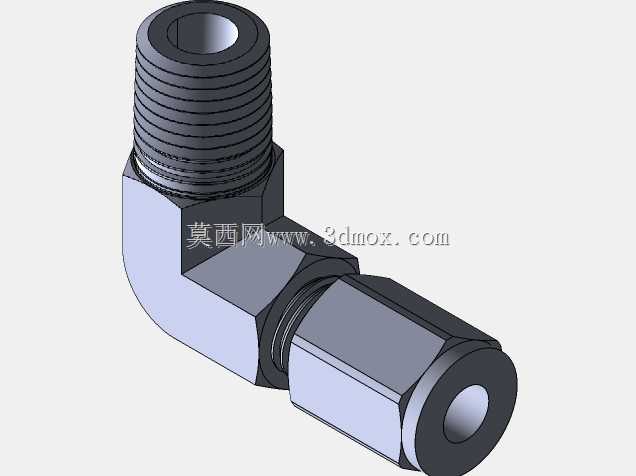

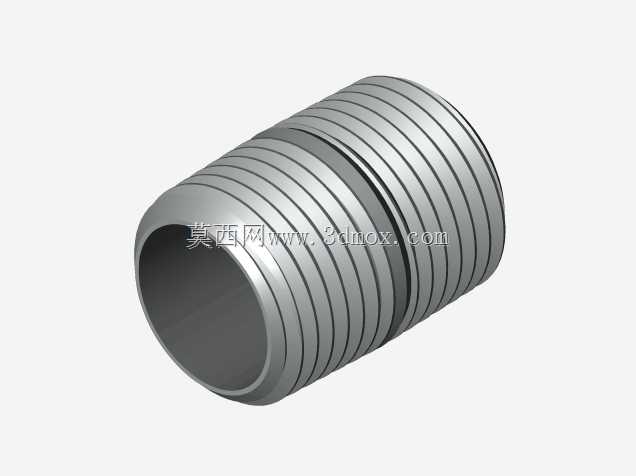

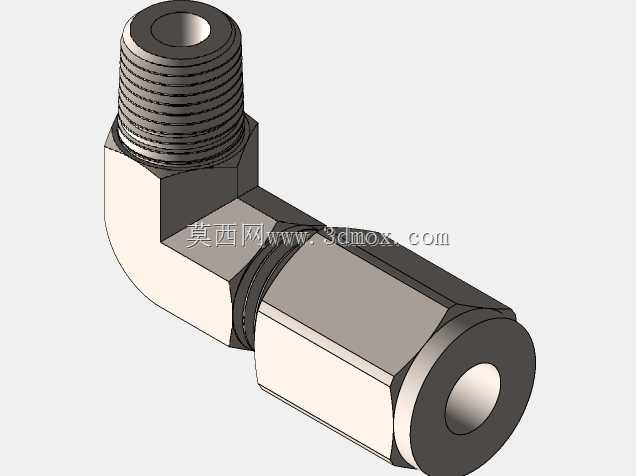

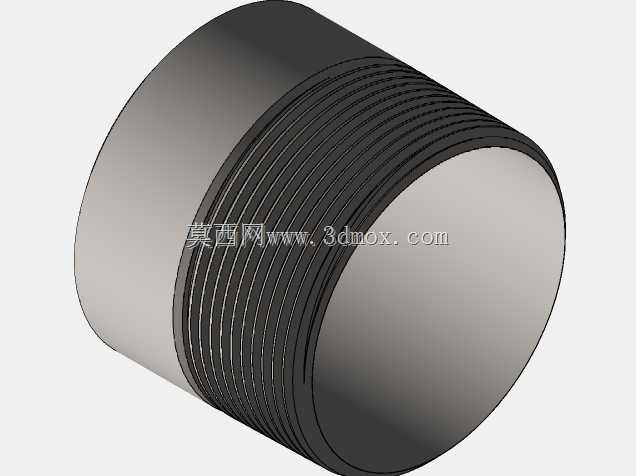

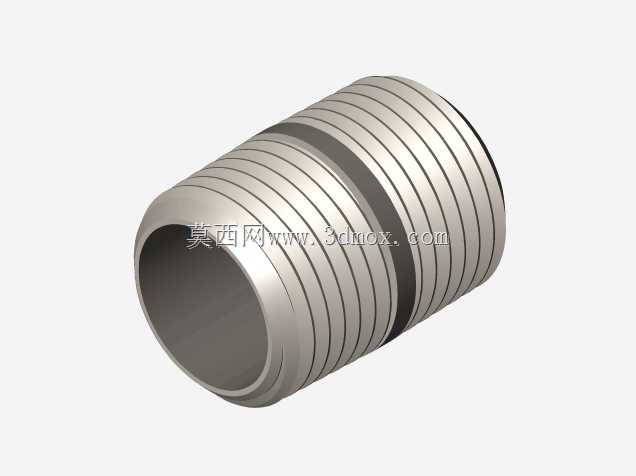

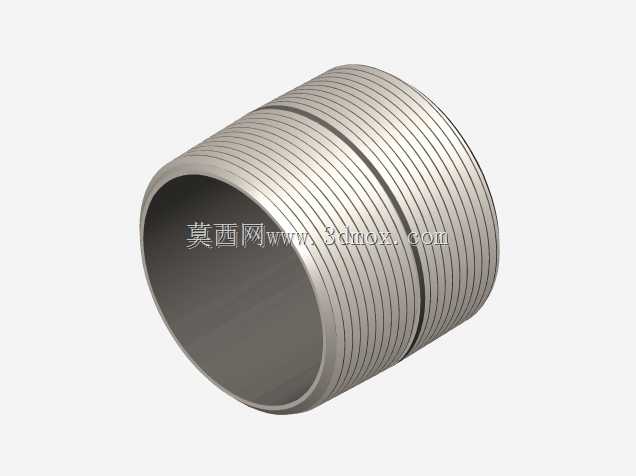

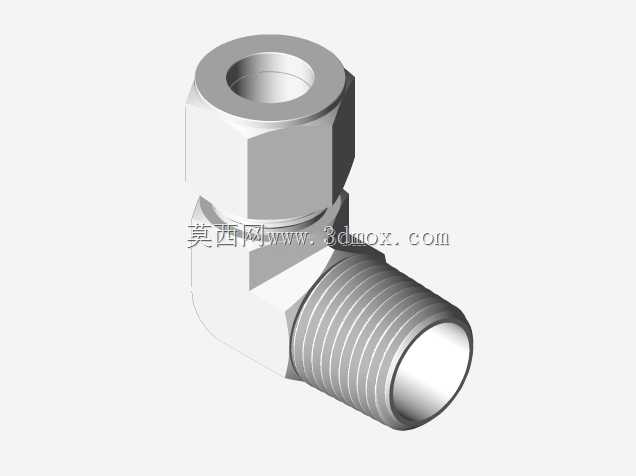

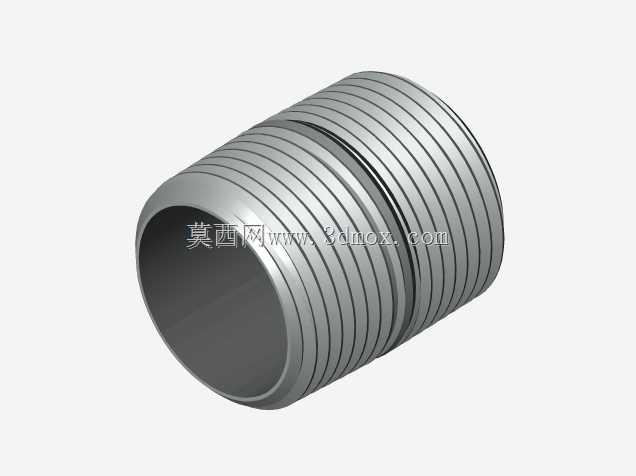

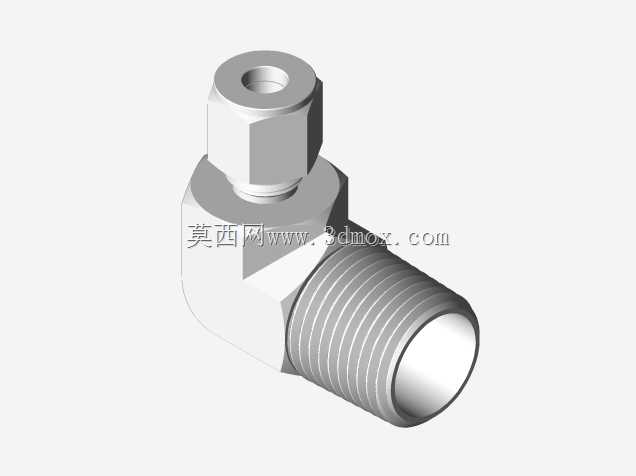

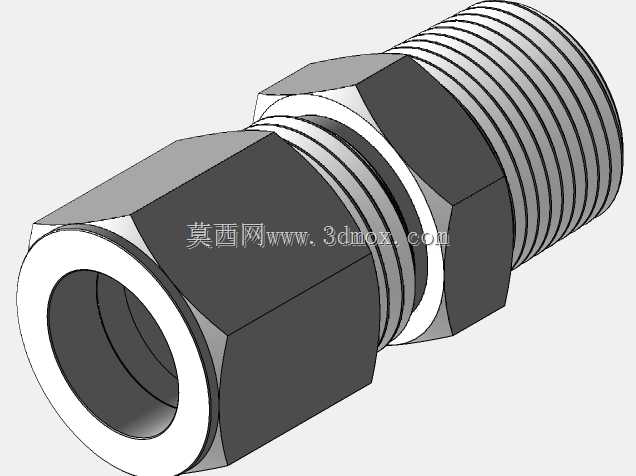

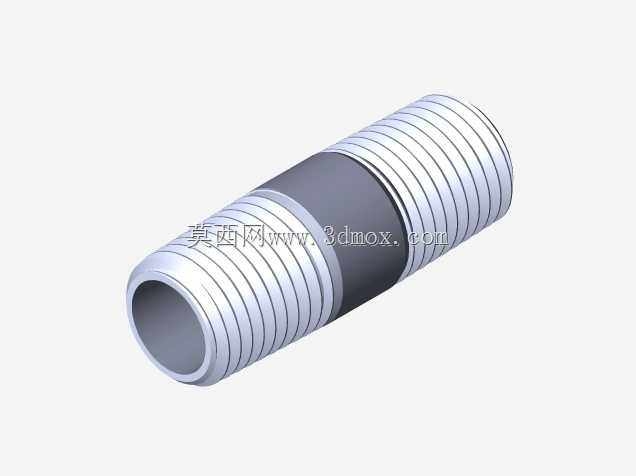

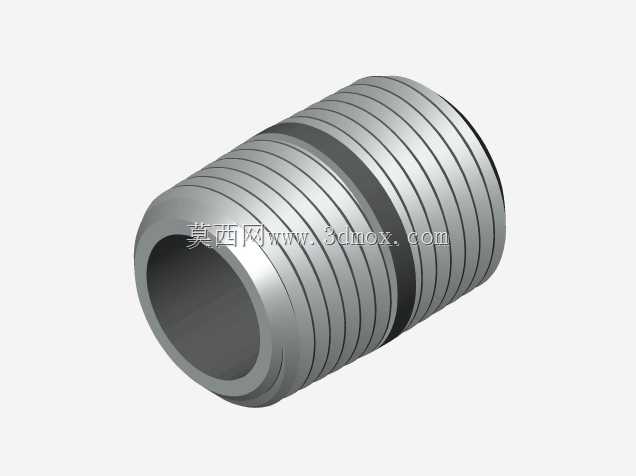

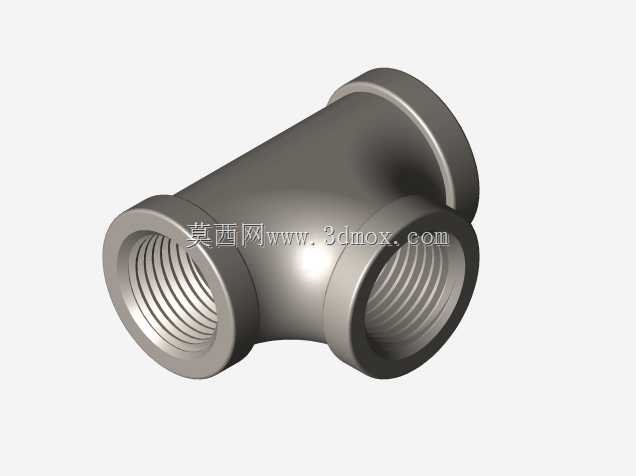

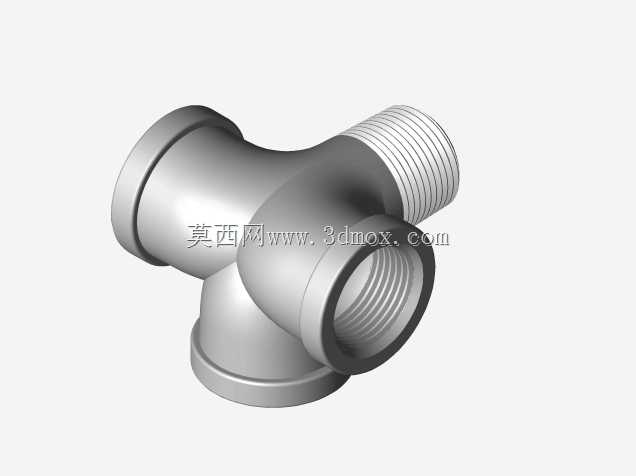

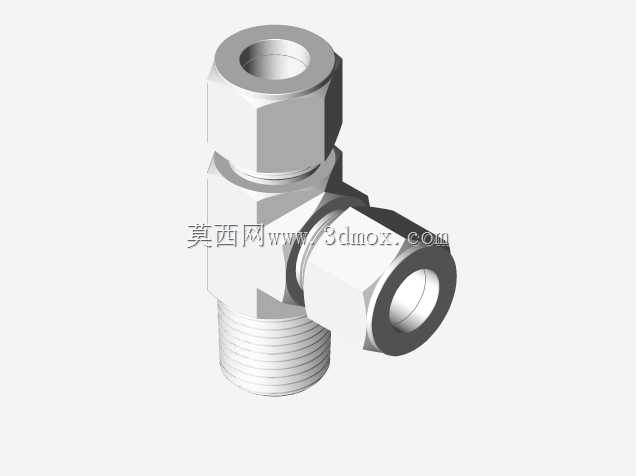

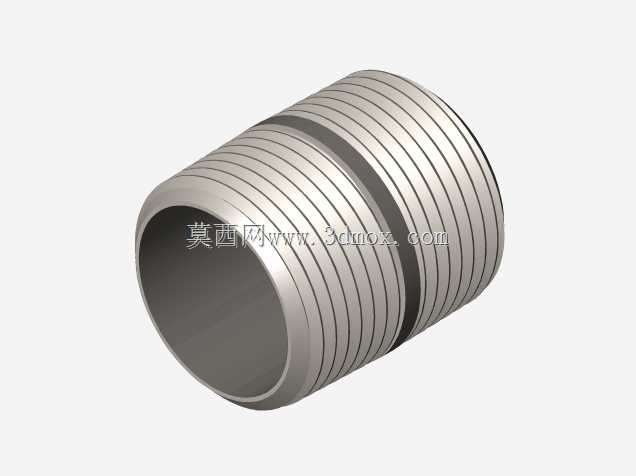

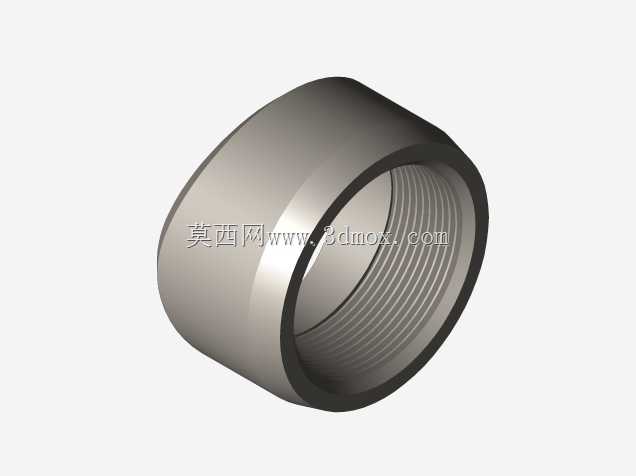

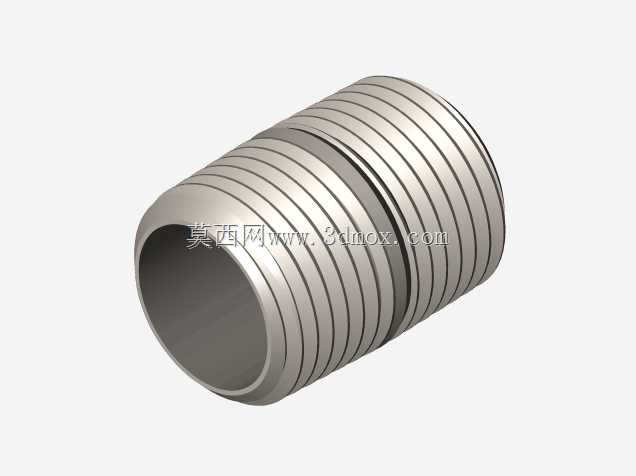

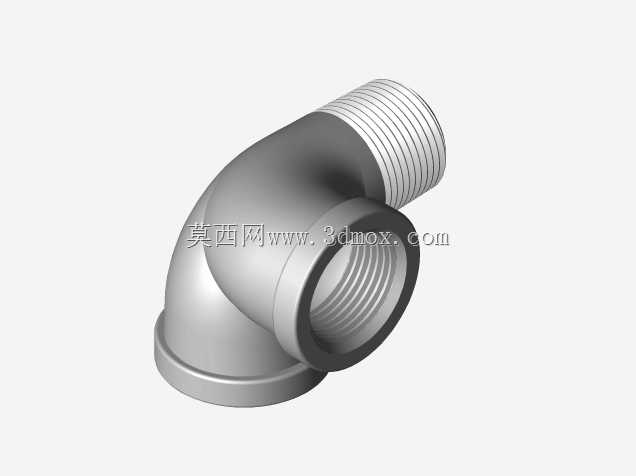

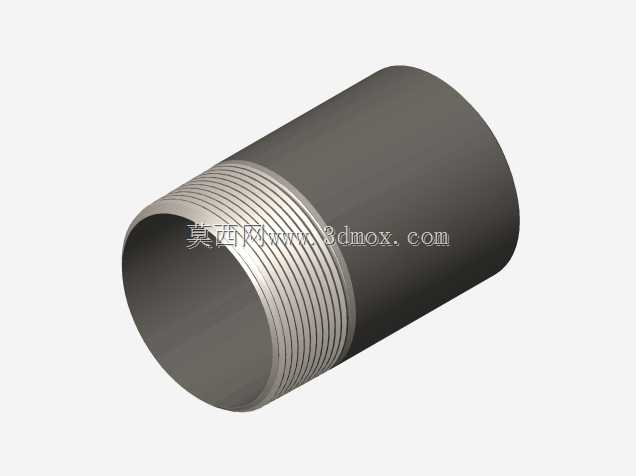

这套零部件模型覆盖油气田地面集输、井下作业、计量站点配套的全场景管路连接需求，从井口采油树的输出端到联合站的处理管线，从单井计量的仪表引压管路到注水系统的高压输送段，不同压力等级、不同通径规格的连接部件都能在这套模型中找到对应设计。在实际油田生产场景中，这类零部件承担着管路对接、流向切换、压力封堵、仪表接驳的核心作用，比如不同规格的外丝接头用于管线与阀门的直连过渡，90度弯头用于管线走向的直角转向，三通、四通部件用于单路管线向多路分支的分流作业，各类丝堵、管帽用于管线预留端口的密封封堵，避免输送介质泄漏，而带螺纹的短节则用于两段固定管线之间的间距补偿，抵消管线热胀冷缩带来的尺寸偏差。设计过程中严格遵循油气行业管路连接的通用规范，所有带螺纹的部件都匹配对应标准的管螺纹参数，密封面的角度、粗糙度都按照高压密封要求做了对应设计，不同压力等级的部件壁厚做了差异化处理，高压注水、注汽工况用的接头壁厚更大，承压能力更强，低压输水、输气工况的部件在满足强度要求的前提下做了轻量化优化，降低材料成本。外形尺寸上，所有部件都标注了清晰的安装边界，比如外螺纹的有效旋合长度、接头的对边尺寸、弯头的转弯半径、法兰的螺栓孔分布圆直径，在做管路布局设计时可以直接调用模型完成装配，不需要额外核对安装干涉问题，不同通径的部件之间做了适配的变径结构设计，比如2寸转1寸的异径接头、1.5寸转4分的仪表引压接头，能满足现场不同规格管线的对接需求。除了基础的管路连接件，这套模型还包含了配套的仪表安装配件，比如压力表接头、温度表安装座、液位计连接组件，能直接适配油田常用的压力、温度、液位检测仪表的安装需求，在做计量站、转油站的三维布局设计时，可以直接将仪表与对应接头装配，完整还原现场的管路与仪表布置方案，提前排查管路与设备、仪表之间的安装干涉问题，减少现场施工的返工量。所有部件的外形都还原了工业产品的真实结构，没有多余的装饰性设计，所有结构都服务于实际安装与使用功能，比如接头的六角扳拧边尺寸符合标准扳手的操作空间要求，安装时不需要预留额外的操作空间，法兰的密封水线结构也做了还原，能直观体现密封面的设计细节，方便设计人员核对密封件的选型匹配。
