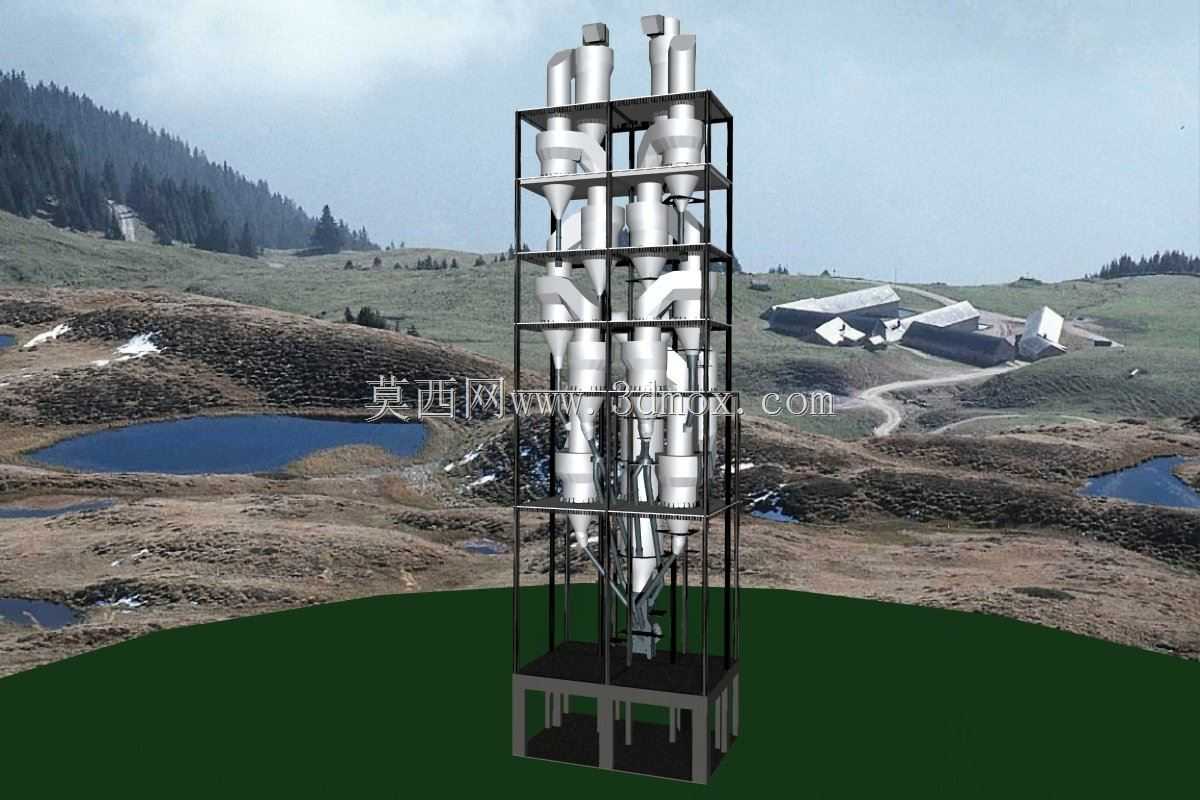

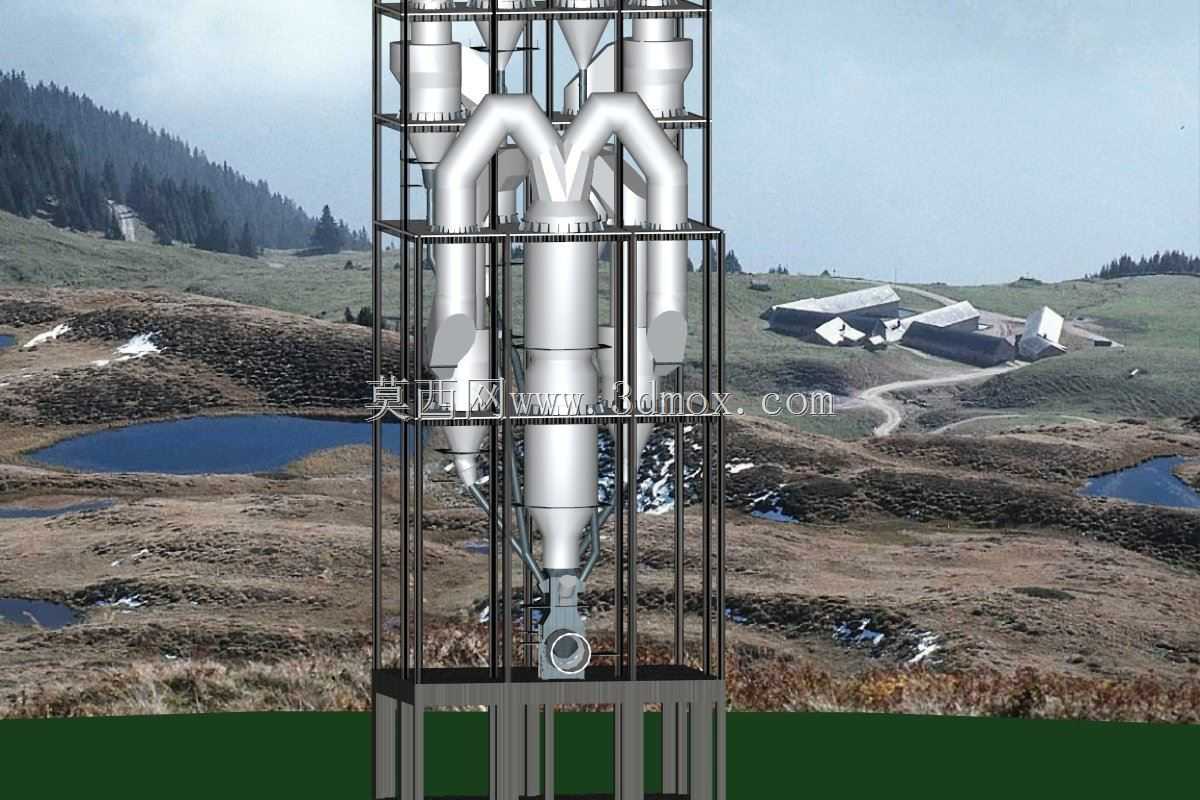

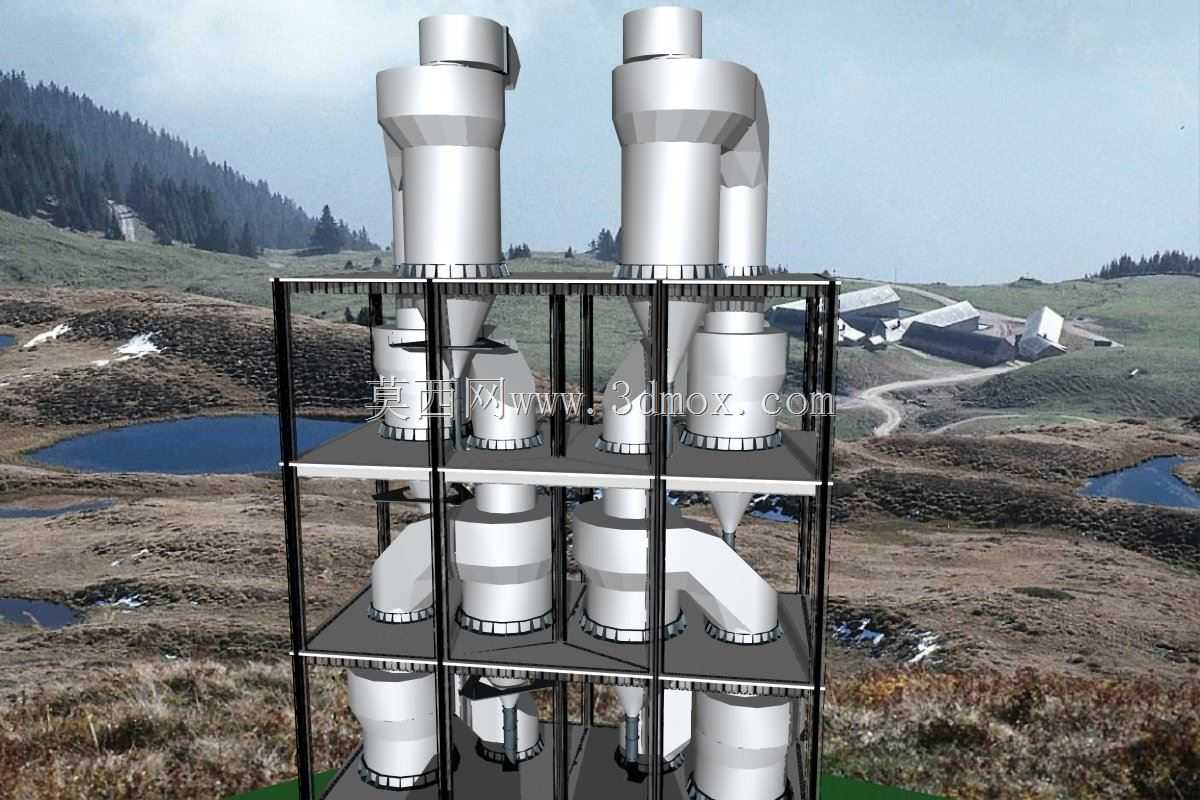

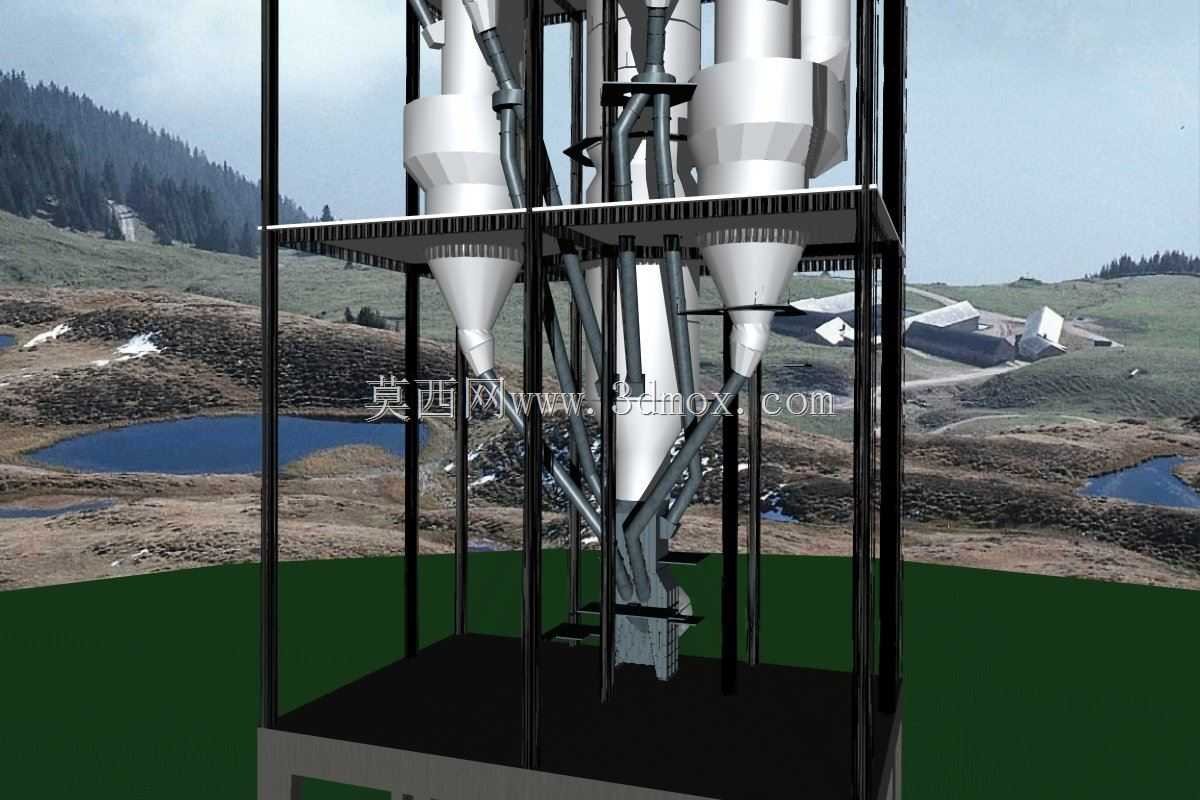

工业级C-In衬里煅烧炉钢结构预热装置

该套装置是应用于建材、冶金、化工粉体煅烧生产线的核心预热单元，集成在钢结构支撑框架内，承担入炉物料的预加热、气固分离与物料输送功能，是保障煅烧系统热效率、降低生产能耗的关键配套设备。整套装置采用立式多层框架式布局，所有功能部件均依托型钢焊接的钢结构框架完成固定与载荷传递，框架底部设置落地式支撑支座，可直接与生产厂区的混凝土设备基础对接安装，无需额外搭建复杂的操作平台，框架预留的检修通道与操作空位可满足日常巡检、易损件更换的作业空间需求。装置核心功能单元包含多组旋流器、异形弯管组成的提升管路、落料管路，不同阶段的管路管径经过精准匹配，可实现含尘高温气流的逐级气固分离，让进入煅烧炉的物料提前与高温烟气完成充分热交换，将入炉物料温度提升至接近反应临界值，大幅缩短物料在炉内的停留时间，有效降低煅烧环节的燃料消耗。设计过程中充分考虑了工业现场的长期运行可靠性，所有管路的弯头、变径位置均做了流畅的圆弧过渡处理，减少物料输送过程中的阻力与管壁磨损，衬里结构的预留安装位可适配不同工况下的耐高温、耐磨衬层铺设需求，避免高温物料、高速气流直接冲刷金属管壁造成的设备损耗。整套装置的核心尺寸经过标准化适配，煅烧炉直段直径为8.5米，配套旁路通道截面尺寸为1.24米×1.24米，各阶旋流器、提升管、落水管的尺寸经过流场仿真优化，可匹配不同产能规模的煅烧生产线，安装边界清晰，可直接与上游喂料系统、下游煅烧炉主体完成管路对接，现场安装时仅需完成法兰对接与框架固定即可投入使用，大幅缩短现场施工的周期。装置的管路布局充分利用了立式空间，在有限的占地面积内实现了多阶预热分离的功能，整体结构紧凑，载荷分布均匀，钢结构框架的强度经过校核，可承受满负荷运行时的设备自重、物料重量与气流脉动载荷，保障长期连续运行的结构稳定性。
