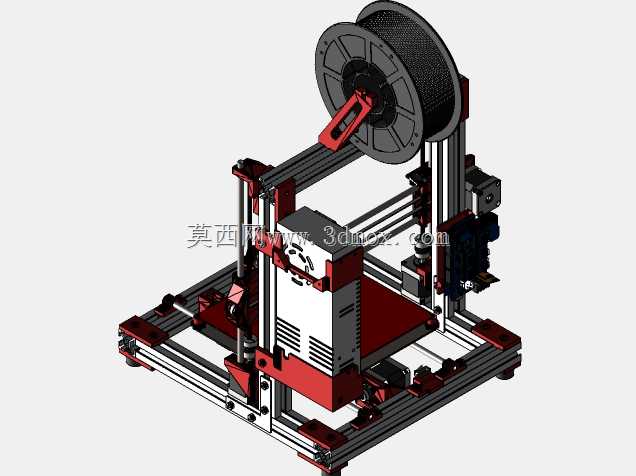

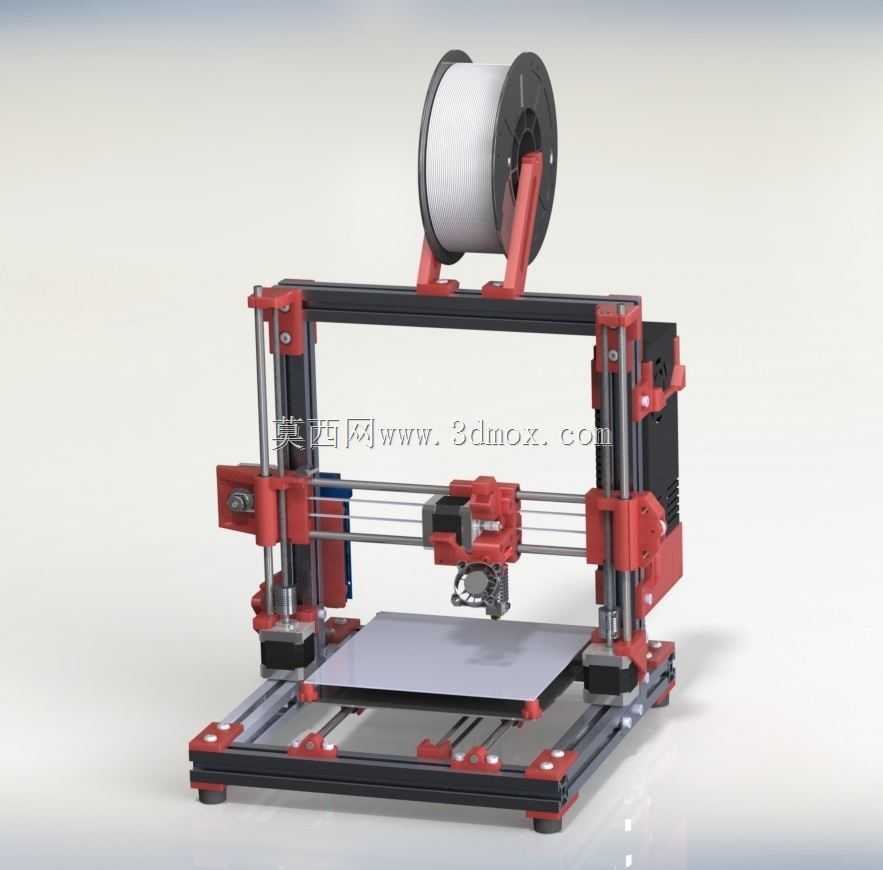

桌面级FDM熔融沉积3D打印机整机结构

该套机械组件是面向桌面级制造场景打造的熔融沉积成型设备核心结构，可覆盖个人创客创作、教育机构实训、小型工坊打样、产品原型验证等多类应用场景，能够将热塑性线材逐层熔融堆叠，完成从三维数字模型到实体零件的快速转化，省去传统机加工开模、切削的复杂流程，大幅缩短小批量定制零件的制作周期。整套结构采用铝型材搭建核心框架，兼顾结构刚性与组装便捷性，型材槽道可灵活适配各类附件的加装需求，无需额外打孔即可完成走线、传感器安装、辅助配件固定等操作，框架底部设置可调式支撑脚，可根据放置台面的平整度快速调平，抵消桌面不平整带来的打印首层附着不良问题。运动系统采用经典的笛卡尔坐标布局，X轴负责打印头的横向移动，Y轴负责打印平台的纵向进给，Z轴通过双丝杆配合光杆导向完成打印头的垂直升降，各轴均采用光轴作为运动导向部件，搭配耐磨滑动衬套降低运动阻力，保证各轴移动过程顺滑无卡顿，运动重复定位精度可满足常规民用零件的打印精度要求。打印头组件集成了加热块、散热风道、送料挤出结构，可兼容PLA、ABS等常见的1.75mm直径热塑性打印线材，顶部设置独立的料架结构，可直接挂载标准1kg规格的线材卷，线材从料架引出后可顺畅送入挤出机构，避免送料路径弯折造成的堵头、断料问题。打印平台采用平整的耐高温板材作为成型面，可配合美纹纸、PEI膜等附着介质使用，保证打印过程中零件不会出现翘边、移位问题，平台的安装边界预留了足够的调节余量，可快速完成平台水平度校准。整套结构的安装尺寸适配常规桌面摆放需求，不会占用过多工作台空间，各机械部件的装配逻辑清晰，维护时可快速拆解更换易损件，比如喷嘴、传动皮带、衬套等配件都可在不拆解整体框架的前提下完成更换，日常维护门槛较低。在设计思路上，这套结构优先平衡了制造成本与使用稳定性，没有采用过于复杂的特殊定制零件，大部分结构件都可通过自身打印完成替换，进一步降低了设备的长期使用成本，同时框架的扩展空间充足，用户可根据自身需求加装自动调平传感器、 enclosure保温罩、断料检测模块等升级配件，拓展设备的适用材料范围与使用便利性。
