快装式圆管扶手快锁固定夹结构设计

这款快装式圆管扶手固定夹，主要应用于工业设备扶手、工位器具护栏、康复辅助器具、模块化展架及民用置物架的圆管杆件快速连接场景，可替代传统螺丝锁紧的管夹结构，实现无工具快速装拆调整，在需要频繁调整扶手位置、临时加装防护杆件、模块化组装的作业场景中，能够大幅降低装配与调整的工时消耗，同时避免螺丝锁紧带来的管面刮损、长期使用松动滑牙等常见问题。

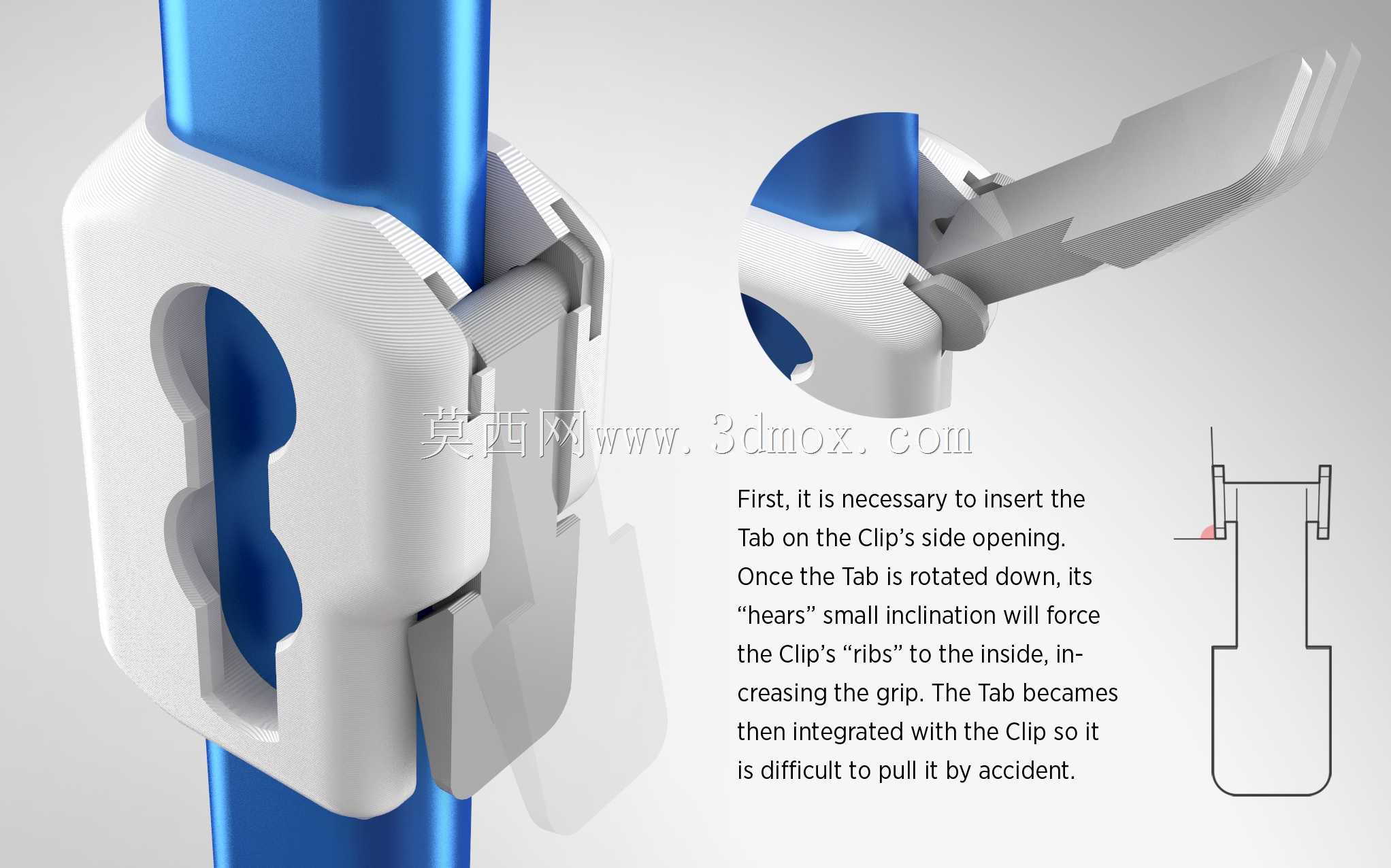

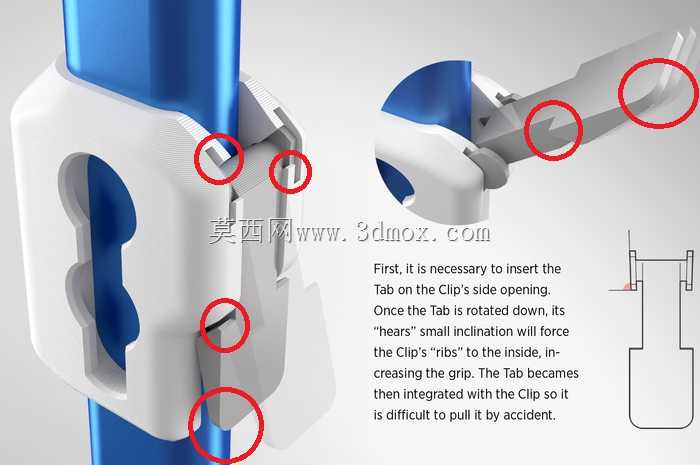

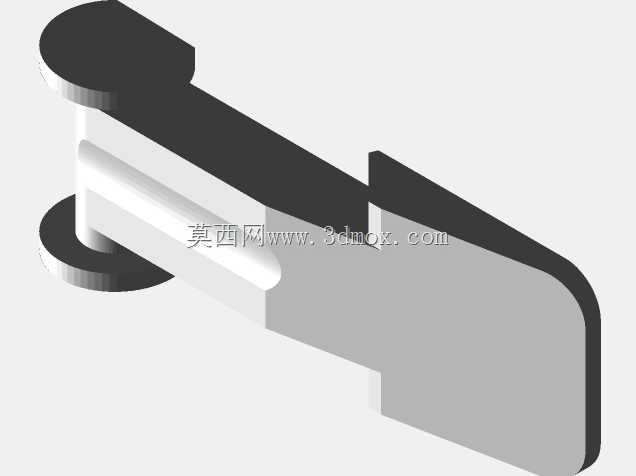

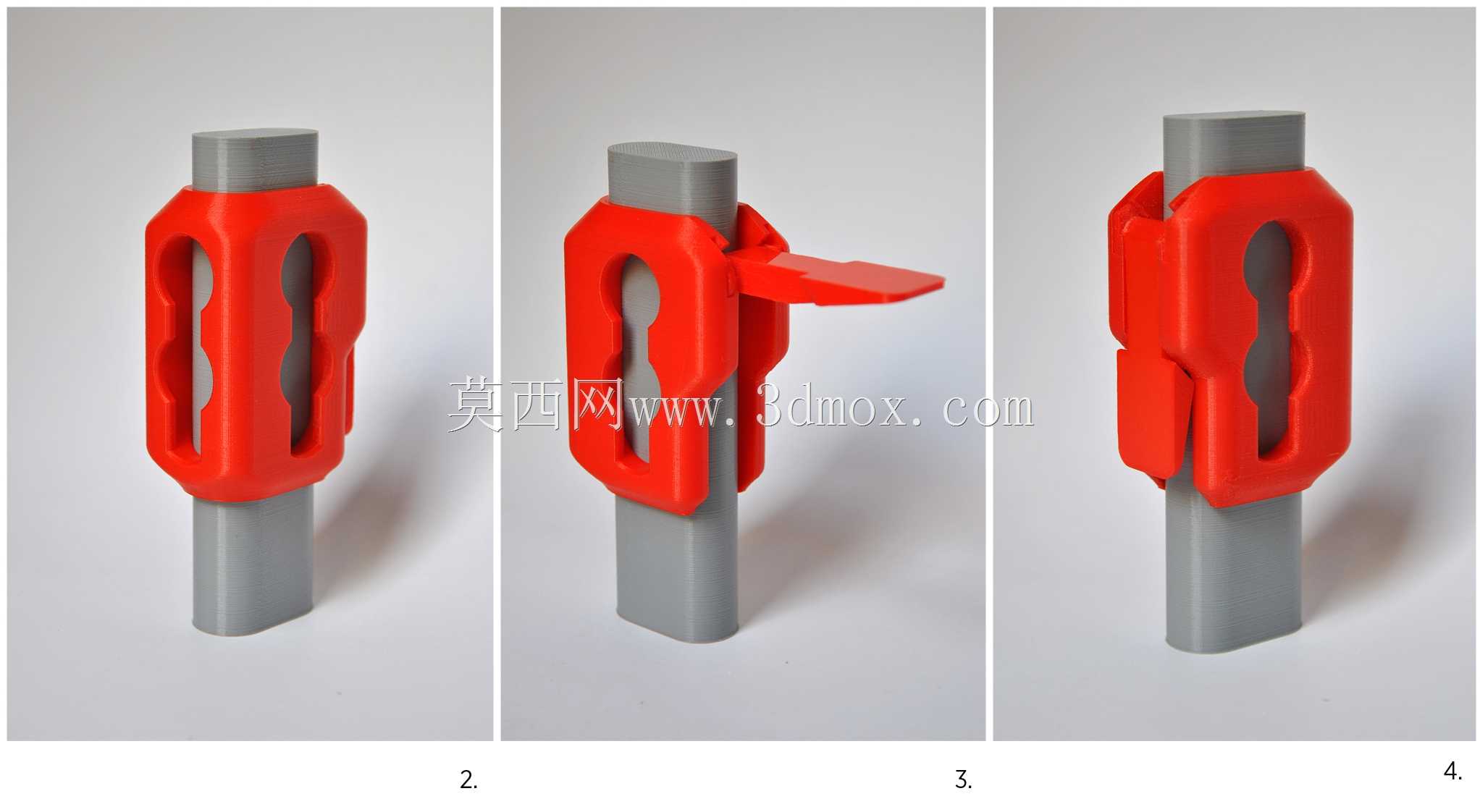

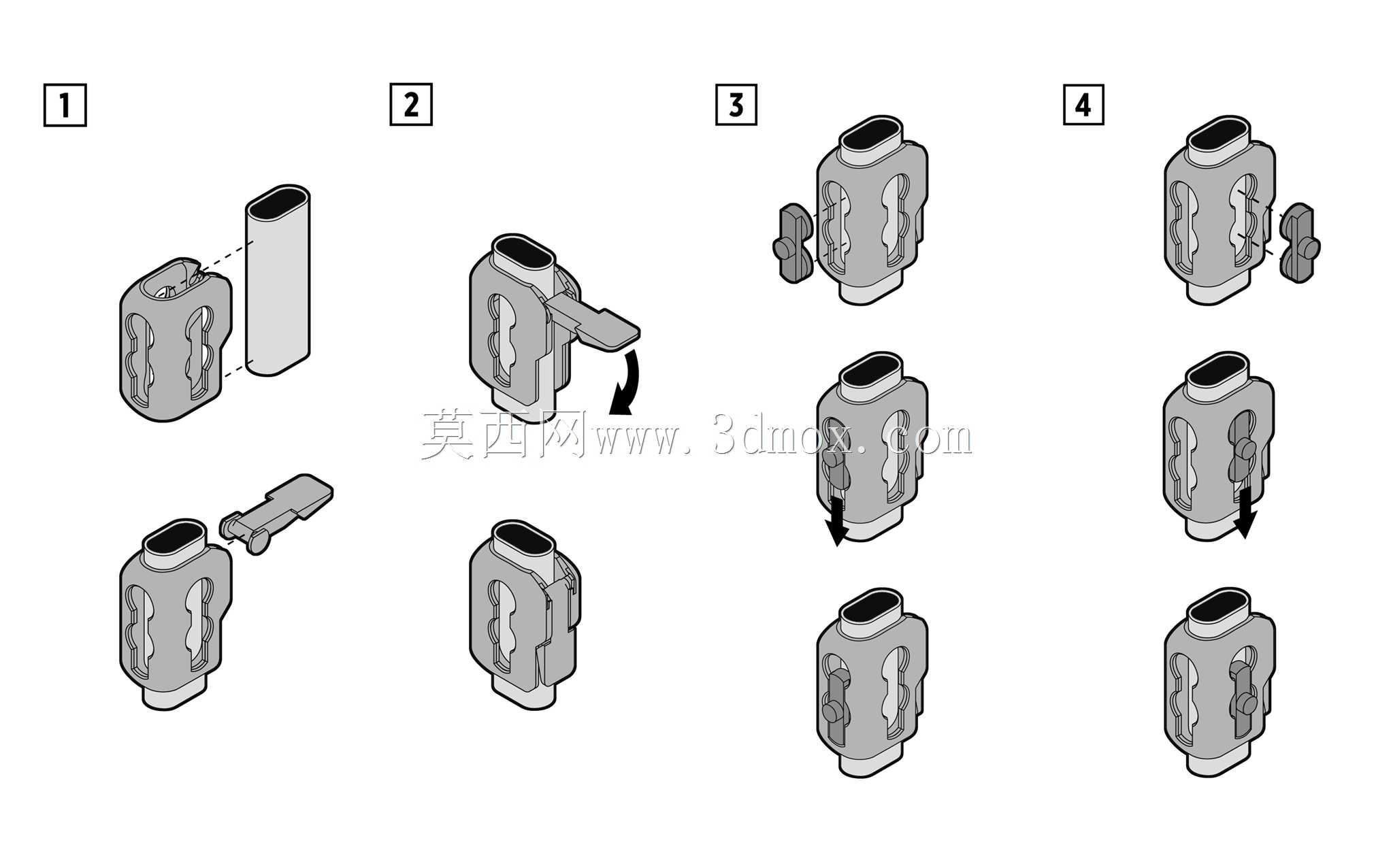

产品核心功能为实现圆管杆件的快速抱紧固定，夹体采用侧边卡扣式锁止结构，装配时仅需将夹体卡套在对应直径的圆管外侧，将侧边的锁止拨片卡入夹体侧方开口后向下扳动，拨片自带的微小倾斜角度会挤压夹体内部的抱紧筋条向内侧收拢，持续增大夹体内壁与圆管外壁的接触抱紧力，当拨片扳动到位后会与夹体本体形成嵌合锁定状态，不会因日常使用中的误碰、杆件受力拉扯出现意外松脱，可提供稳定可靠的固定效果。

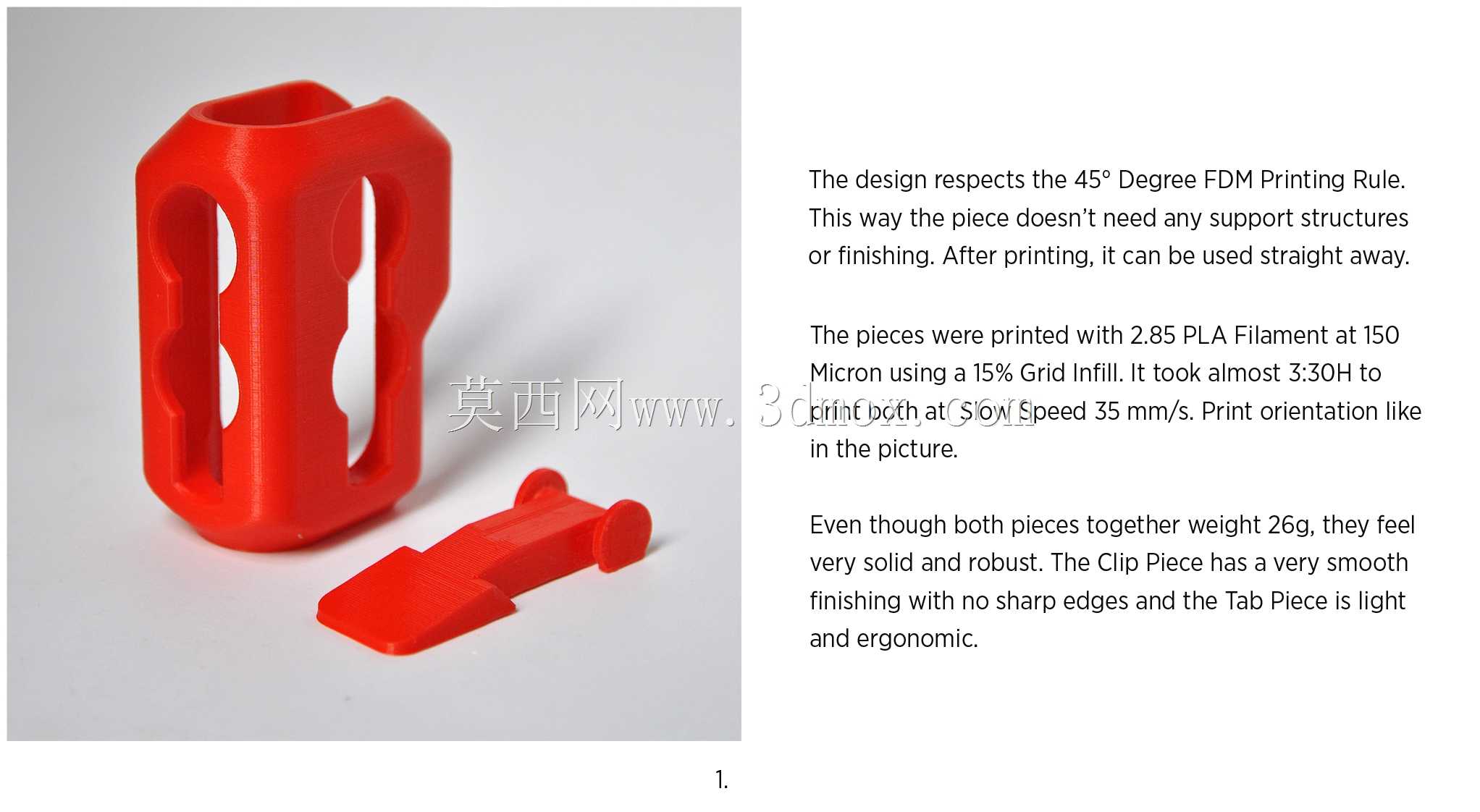

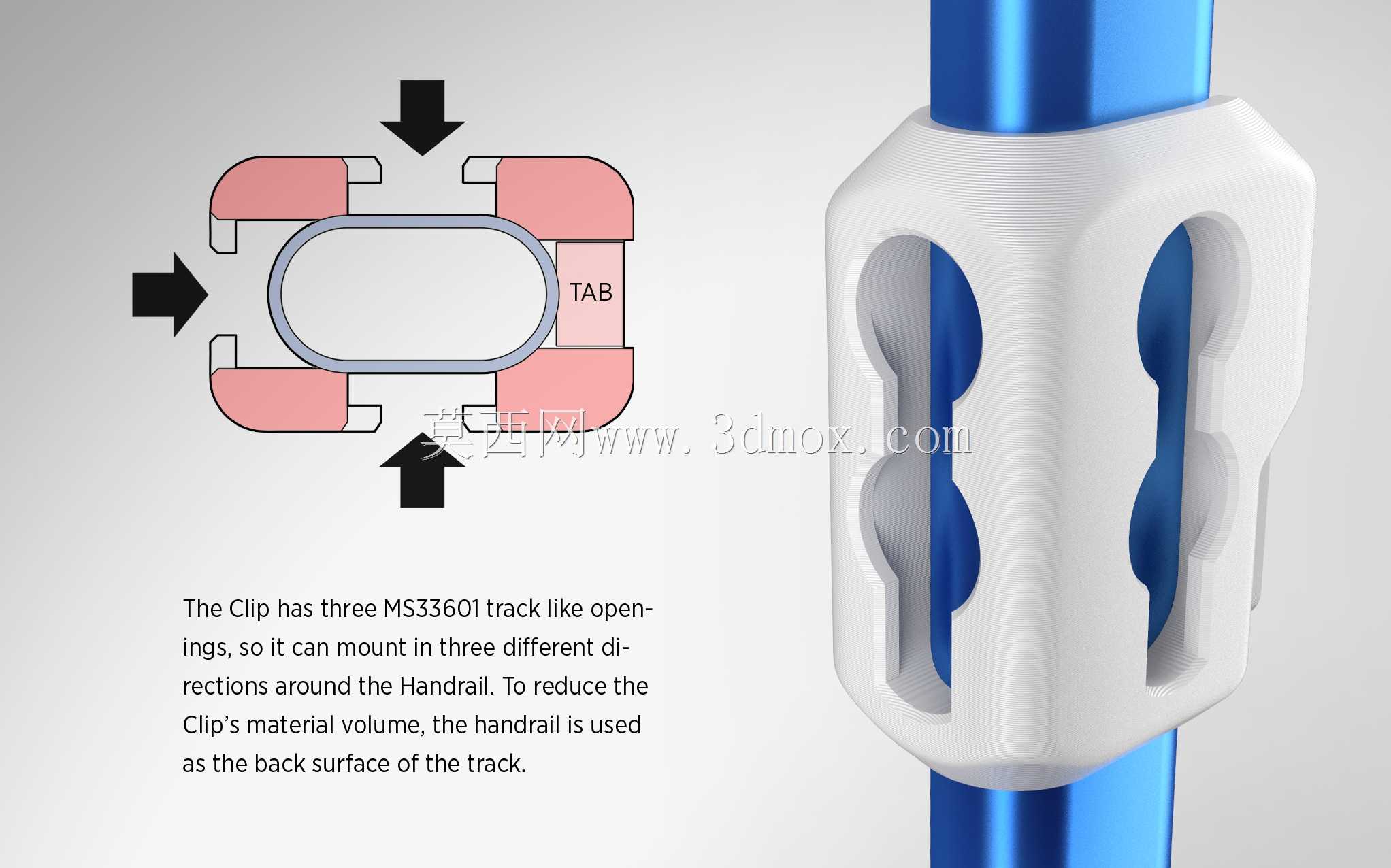

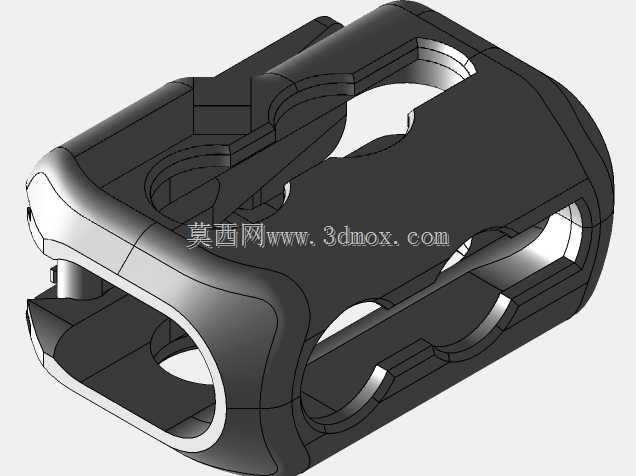

设计过程中优先兼顾了易用性与结构可靠性，整体采用平滑过渡的曲面外形，无尖锐棱角，避免使用过程中剐蹭衣物或划伤操作人员；结构上做了最大化的减料优化，在保证夹体抱紧强度、抗冲击性能的前提下，尽可能缩减非受力区域的材料体积，同时将零件数量控制为夹体与锁止拨片两个组件，大幅简化了装配流程，无需额外的销轴、弹簧等附属配件。夹体的外形设计适配45度FDM增材制造的成型规则，无需添加支撑结构即可完成打印制作，打印完成后无需额外的表面打磨、支撑去除工序即可直接投入使用。夹体上设置有三个MS3360规格的轨道快装开口，可从扶手圆周的三个不同方向完成夹体的安装对位，无需调整杆件位置即可适配不同的安装朝向，进一步降低了现场安装的操作难度，夹体非受力侧预留了扩展连接位，可搭配不同的转接配件实现扶手与置物板、挂钩、标识牌等附属配件的快速连接，拓展扶手的附加功能。

安装边界方面，夹体内孔适配常规直径的圆型扶手管，夹体自身径向厚度控制在合理范围，安装后不会突出过多占用扶手周边的操作空间，锁止拨片的操作行程符合人体工学的扳动角度，无需过大的按压力度即可完成锁止与解锁操作，解锁时仅需向上扳动拨片即可解除抱紧状态，沿圆管轴向滑动即可调整夹体位置或完成拆卸，操作门槛极低，无需专业培训即可快速上手使用。
