ZMR250四轴穿越机机架结构设计

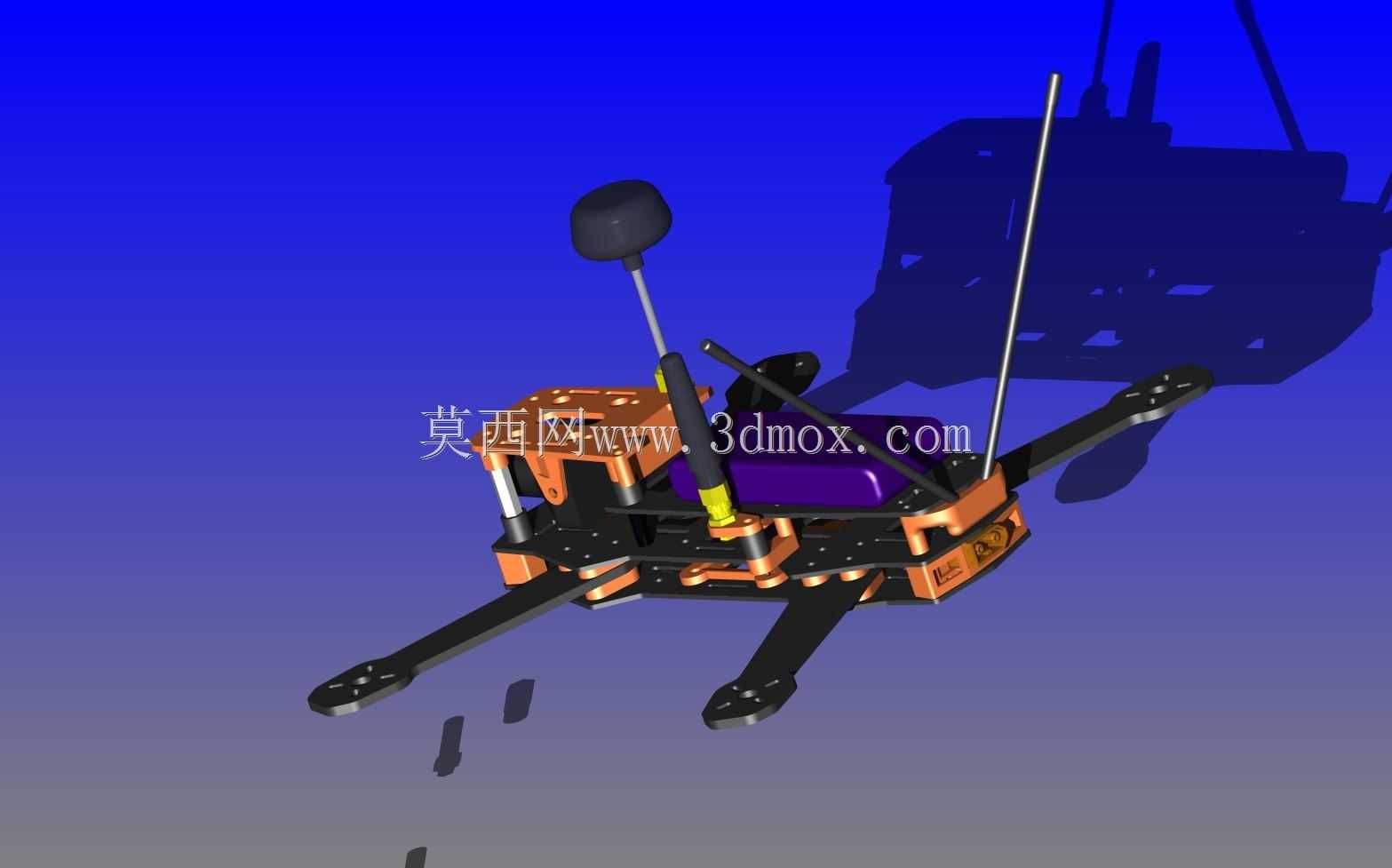

这款机架是专为小型穿越类四旋翼飞行器打造的承载主体结构，核心应用于低空竞速飞行、近距航拍作业、室内外特技飞行动作开展等场景，是小型消费级与入门级竞速无人机的核心承载部件。作为整台无人机的安装基体，它承担着固定飞控板、电调、电池、动力电机、螺旋桨、图传与摄像模块的核心作用，所有机载部件的安装定位、受力传导都依托这套机架完成，其结构强度、重量控制、安装精度直接决定了飞行器的飞行稳定性、抗冲击能力与机动响应速度。

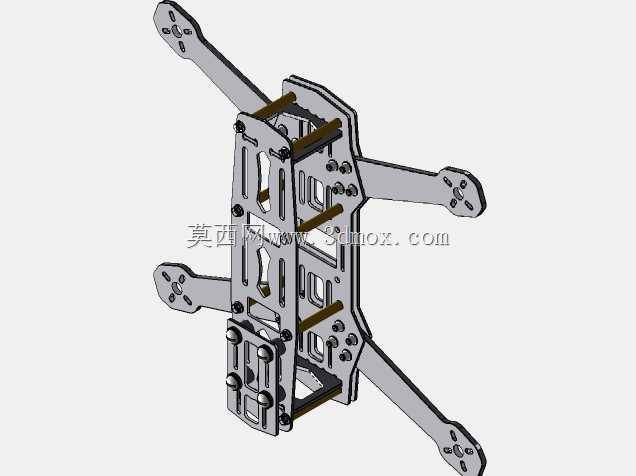

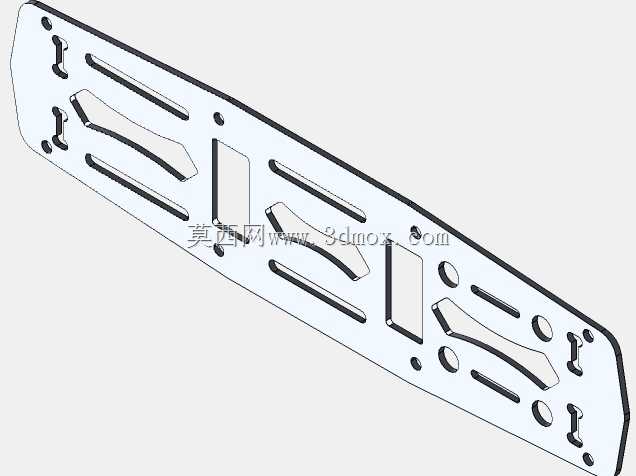

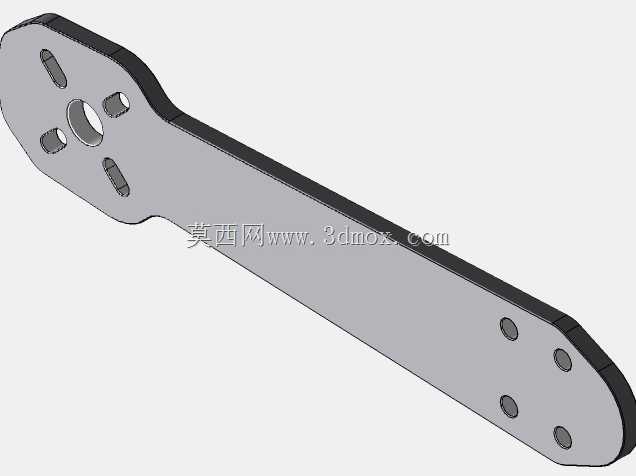

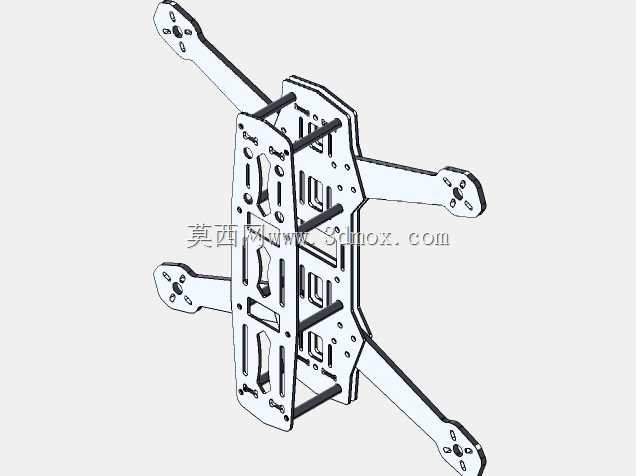

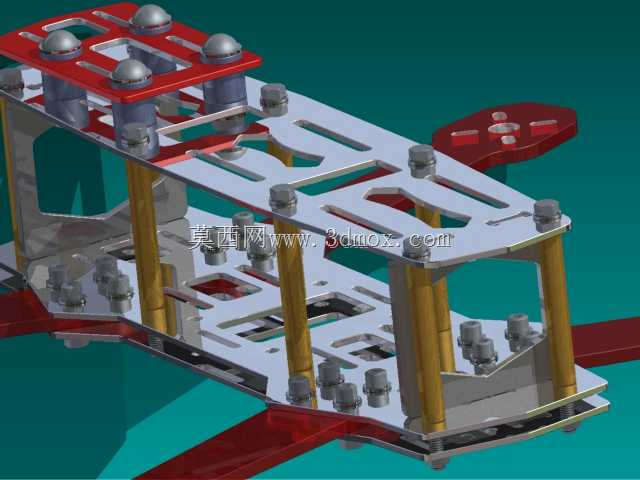

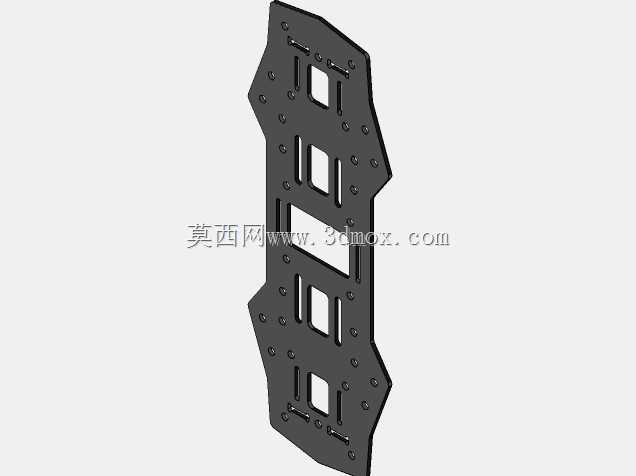

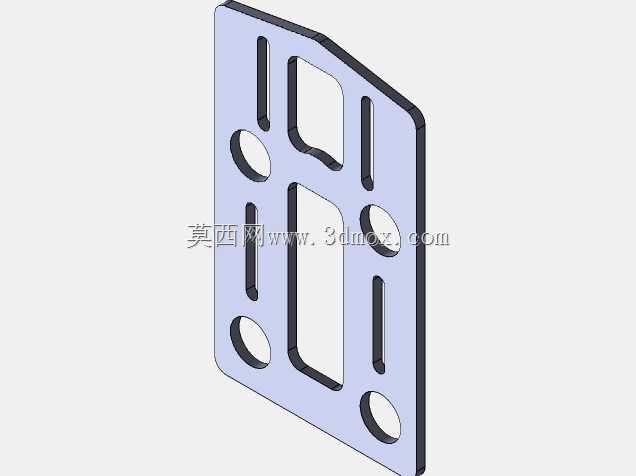

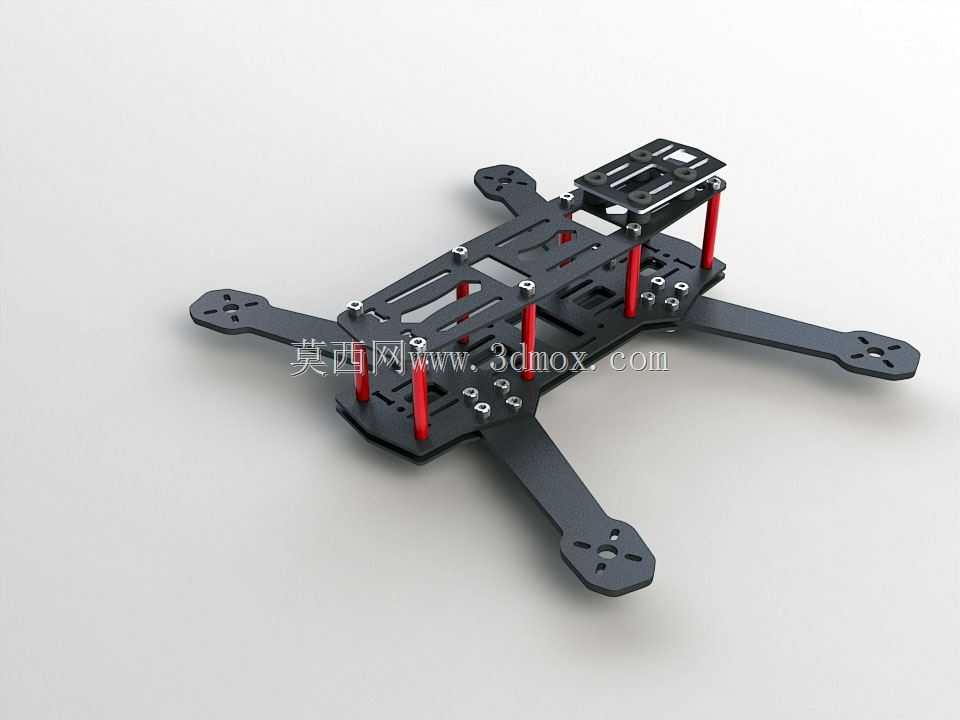

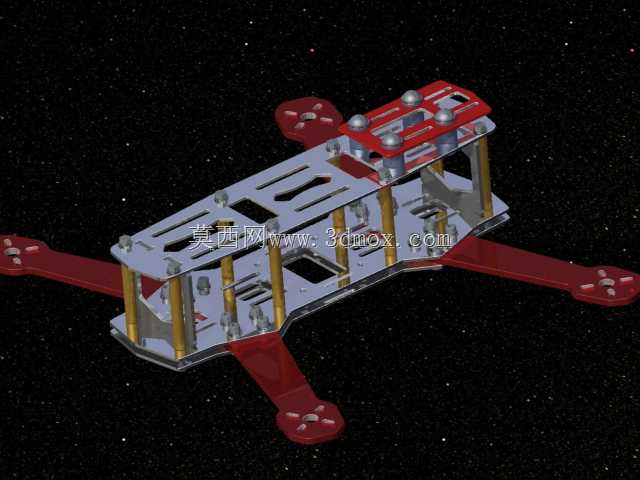

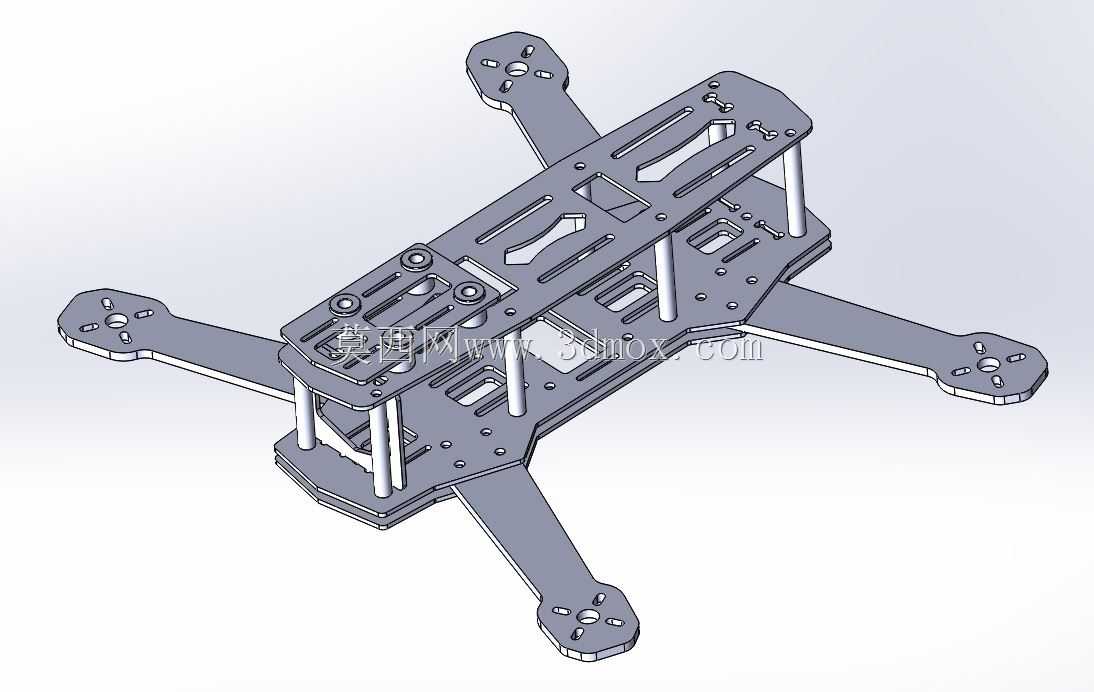

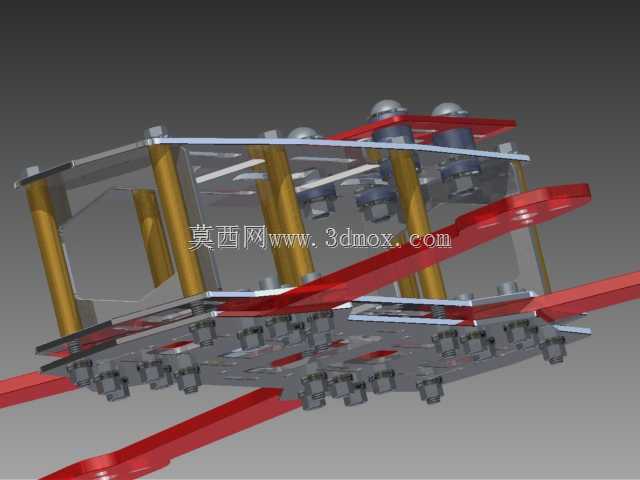

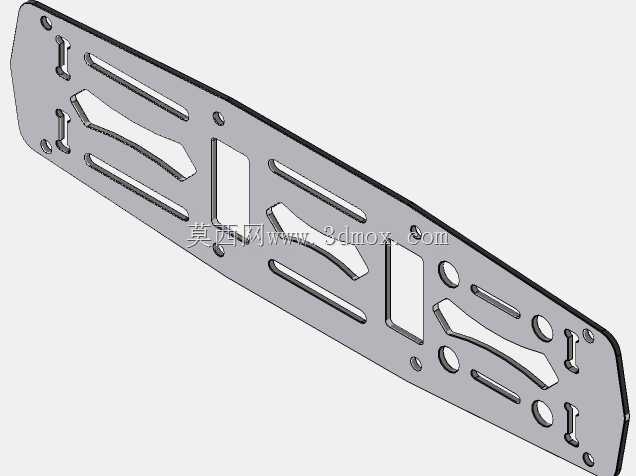

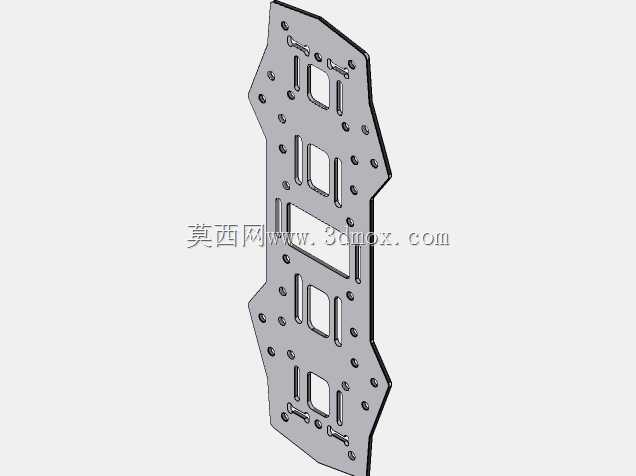

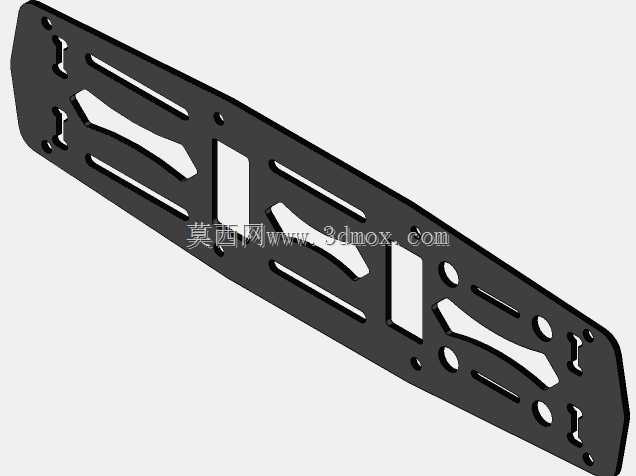

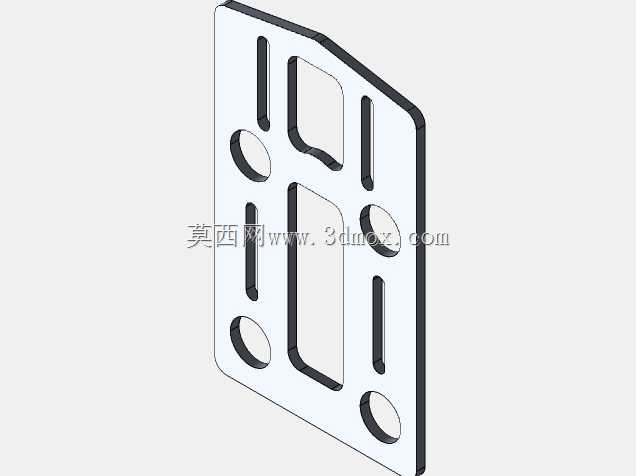

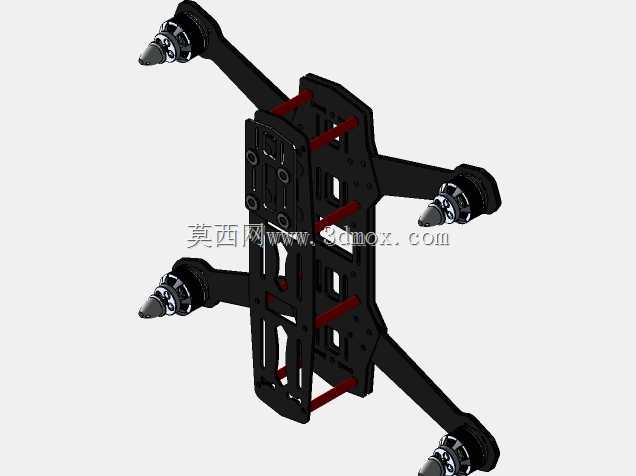

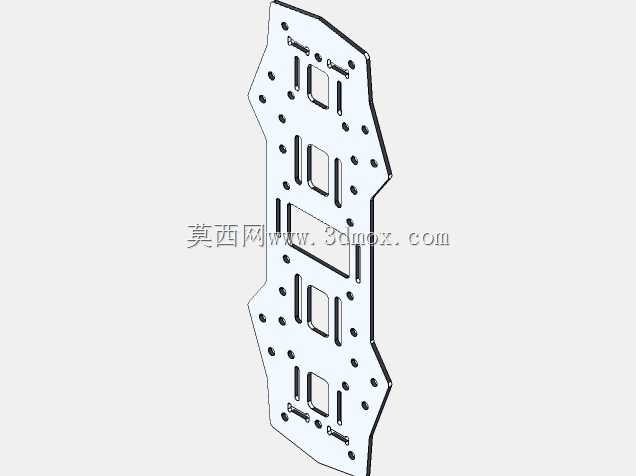

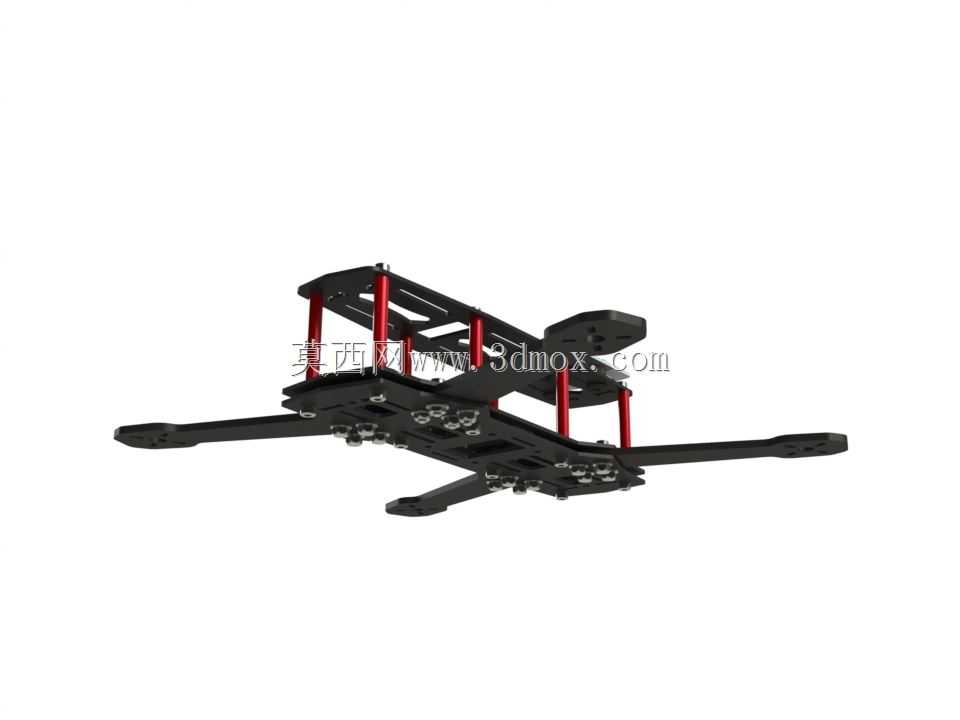

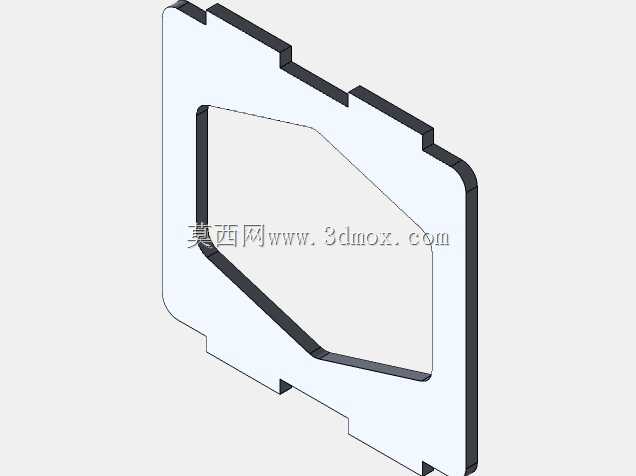

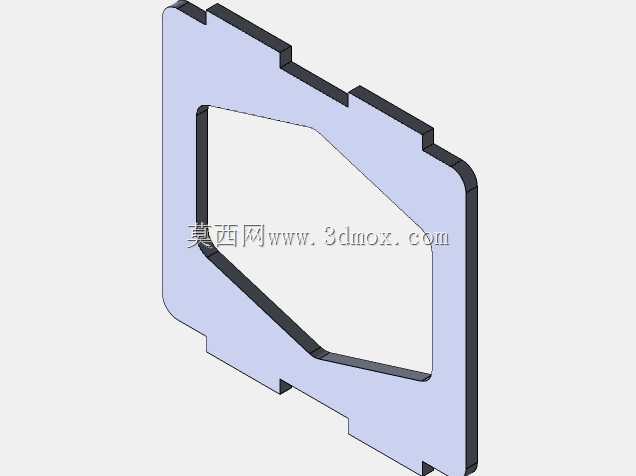

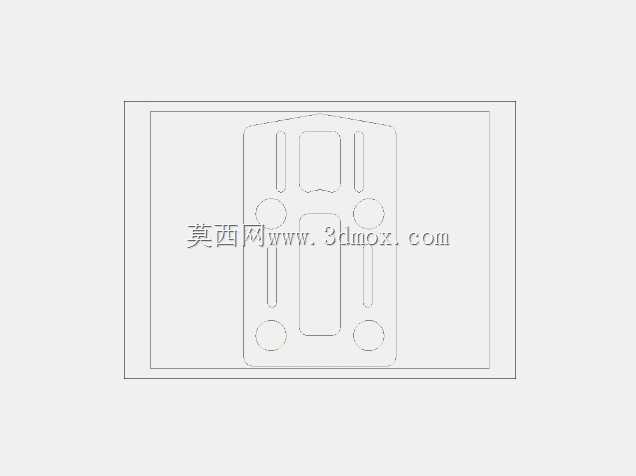

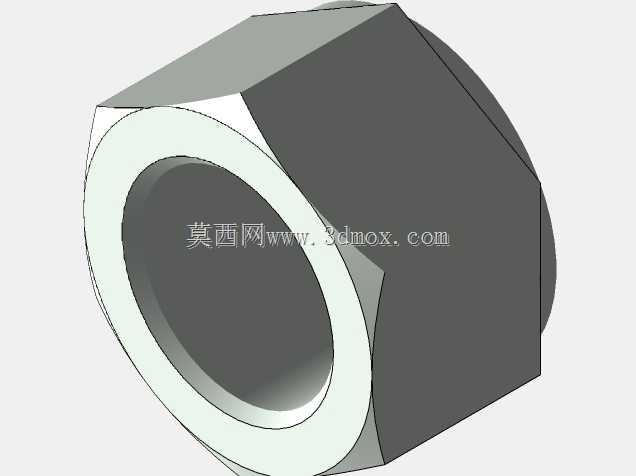

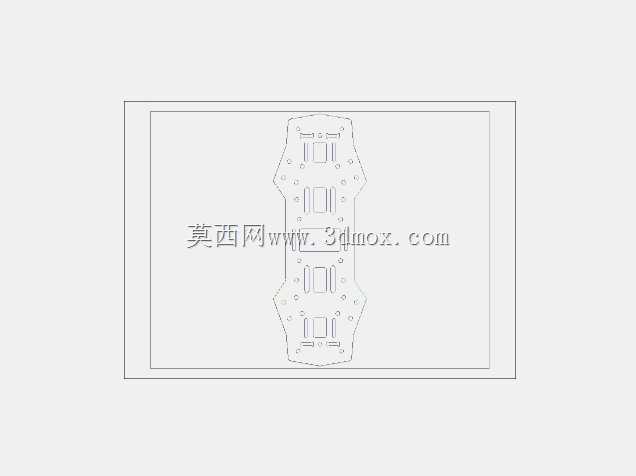

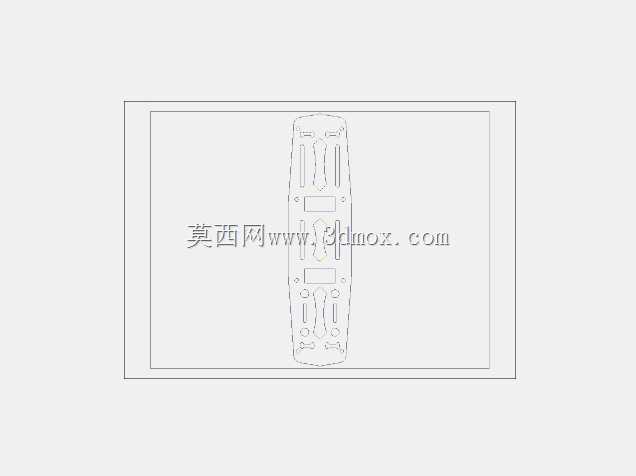

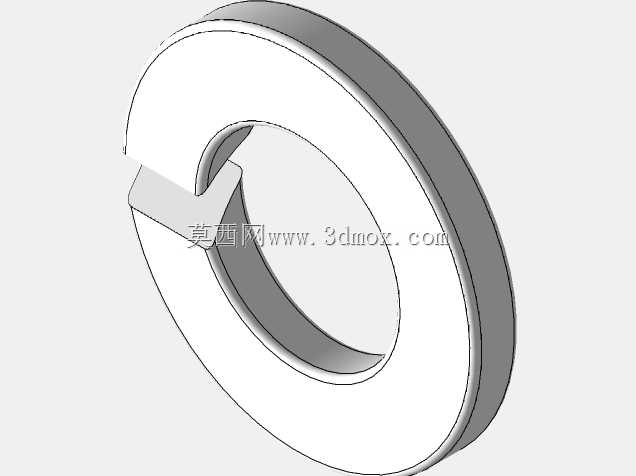

从功能特性来看，这款机架采用上下双层板搭配立柱支撑的经典结构布局，四个机臂呈X型对称向外延伸，这种布局能够让四个动力电机的拉力分布更均衡，在飞行器完成横滚、俯仰、偏航等机动动作时，受力传导更直接，操控响应更跟手。上下层板之间预留了充足的安装空间，能够兼容主流规格的飞控模块、分电板、图传发射机与电池放置位，机臂末端设计了标准化的电机安装孔位，适配2204、2205等常用规格的小型无刷电机，无需额外打孔改装即可完成动力系统的装配。机架整体采用轻量化镂空设计，在上下主板、机臂的非受力区域开设了多组减重槽与走线孔，既能够有效降低机架自身重量，提升飞行器的推重比，也方便机载线路的规整排布，避免飞行过程中线路晃动干扰飞控传感器的工作。

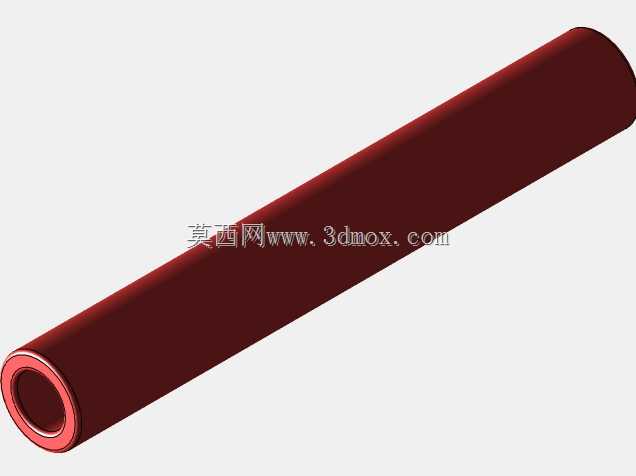

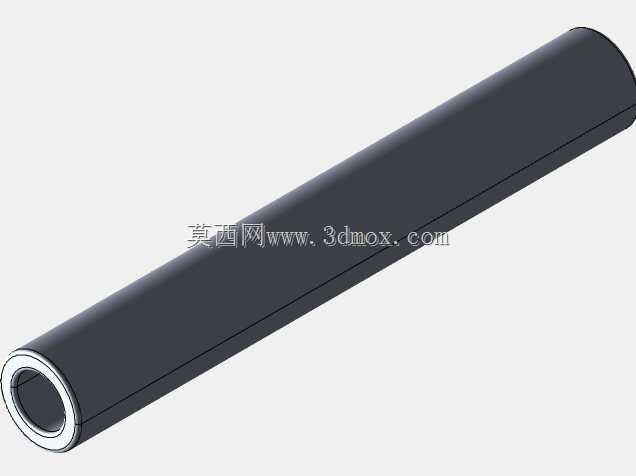

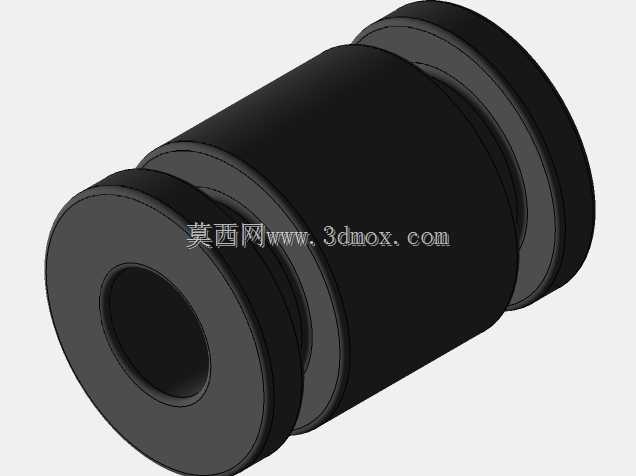

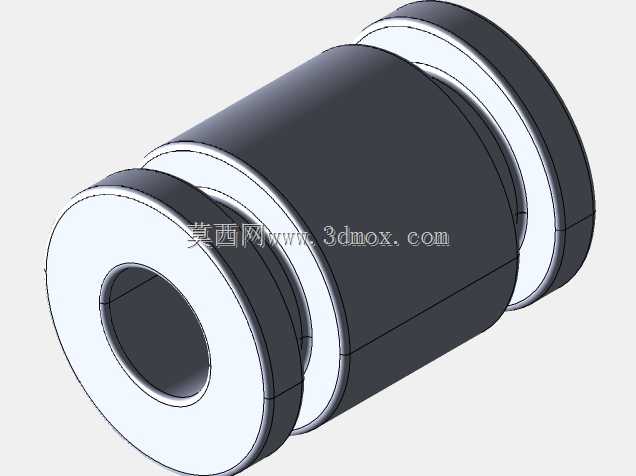

设计思路上，这款机架优先平衡了结构强度与轻量化需求，机臂与主板的连接位置做了加厚过渡处理，能够承受飞行过程中急转、急停产生的交变应力，也能在发生轻度炸机时吸收冲击能量，降低机臂断裂、板件开裂的概率。支撑立柱采用等长对称设计，保证上下板平行度一致，避免飞控安装倾斜导致的飞行姿态漂移问题。从安装边界来看，机架对角电机安装孔距为250mm级别，属于典型的250规格穿越机机架尺寸，整体横向宽度控制在合理范围内，能够适配常规的5寸螺旋桨使用，不会出现桨叶打板的问题；上下板之间的安装间距预留了足够的容差，既可以安装薄型分电板，也能容纳高度稍高的减震飞控塔，电池安装位支持绑带固定方式，可适配不同容量的3S、4S航模锂电池，满足不同飞行时长的需求。机臂末端的电机安装孔采用多组孔位设计，能够兼容不同安装孔距的电机产品，拓展了机架的适配范围，板件边缘做了倒角处理，既提升了装配时的安全性，也能降低飞行过程中的空气阻力，优化飞行效率。
