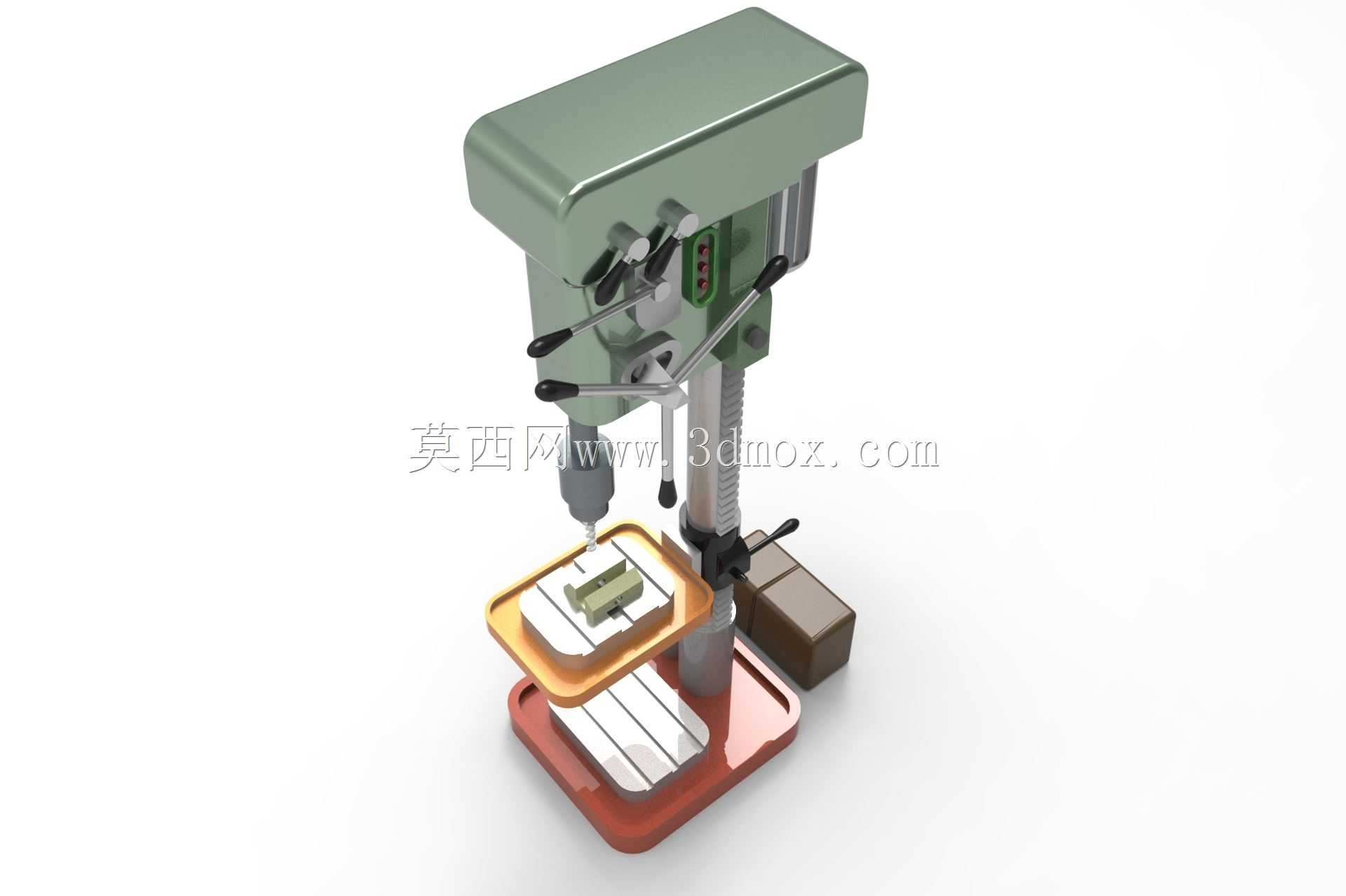

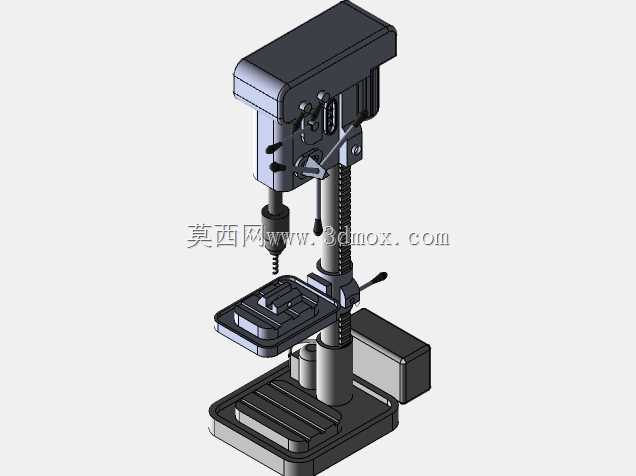

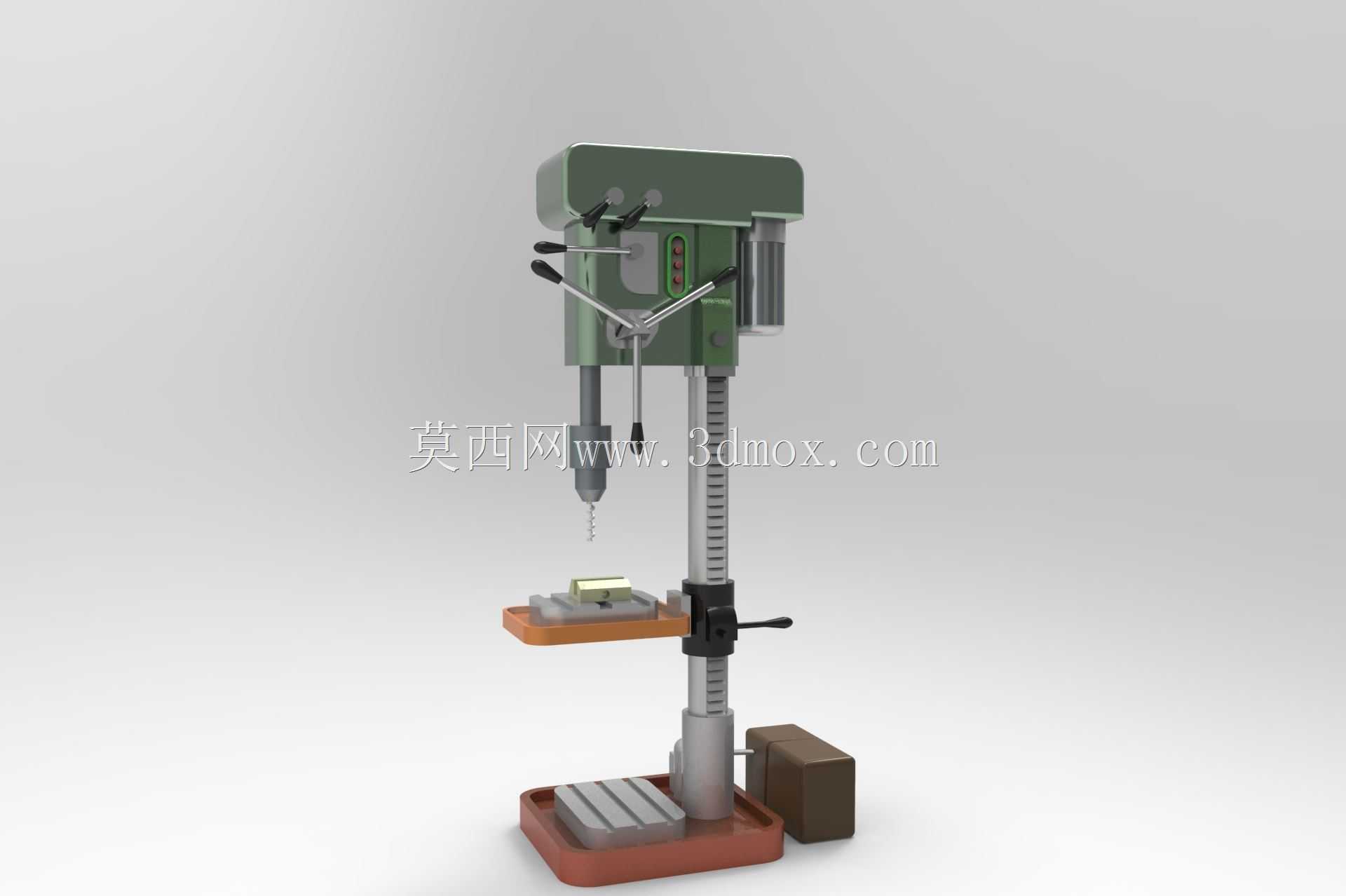

立式台钻结构设计三维数模

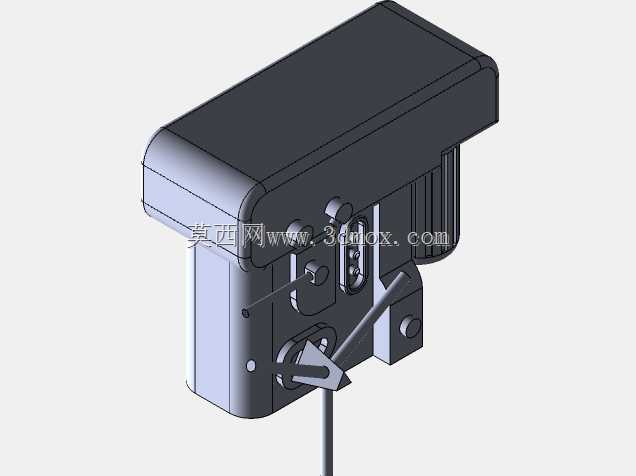

这款立式台钻的三维结构设计，主要面向小型机械加工车间、五金维修站点、职业院校实训场地以及个人DIY加工场景，是小尺寸工件孔加工环节的核心常用设备，可完成金属、硬质塑料、复合材料等多种材质工件的钻孔、扩孔、铰孔、攻丝等常规钻削加工作业，适配小型零件的小批量加工、设备维修配孔、教学实操演示等多元使用需求。从功能特性来看，该设备采用立柱垂直导向结构，主轴箱可沿立柱导轨做上下高度调整，适配不同高度尺寸的工件装夹加工需求；主轴进给采用手动操作结构，操作手柄设置在主轴箱正面两侧，操作人员可站在设备正前方灵活控制进给行程与进给压力，精准把控钻削深度；工作台采用可升降可偏转的结构设计，既可以沿立柱上下移动调整加工区间，也可根据加工需求偏转一定角度，完成斜面孔位的钻削作业，工作台表面预留T型槽结构，可配合压板、平口钳等工装完成工件的快速装夹固定，避免加工过程中工件移位影响加工精度；底座采用加重式铸铁结构设计，大幅降低设备运行过程中的振动幅度，保障钻削过程的稳定性，底座一侧预留附件放置区域，可存放常用钻夹头、扳手等操作工具，提升作业便利性。在设计思路上，整体结构优先兼顾操作便捷性与加工稳定性，将传动结构、变速结构全部集成在顶部主轴箱内部，既缩减了设备的整体占地空间，也避免外露传动结构带来的操作安全隐患；操作控件全部集中在操作人员易触及的区域，无需大幅移动即可完成转速调整、进给控制、主轴启停等全部操作，降低操作人员的劳动强度；立柱采用高精度圆柱导轨结构，保障主轴上下运行的直线度，从结构层面保障孔加工的垂直度精度。从外形尺寸与安装边界来看，该设备属于台式小型钻削设备，整体占地尺寸适配常规工作台安装需求，无需额外做大型设备的地基固定，仅需将底座平稳固定在承重工作台面上即可投入使用，设备操作预留空间仅需在正面留出足够的操作人员站位与工件上下料空间即可，对安装场地的空间要求较低，可灵活布置在小型加工工位、实训操作台等空间有限的场景中；设备的加工行程覆盖常规小型零件的孔加工深度需求，可夹持的钻头规格覆盖日常加工的常用尺寸范围，能够满足绝大多数小型工件的钻削加工要求。
