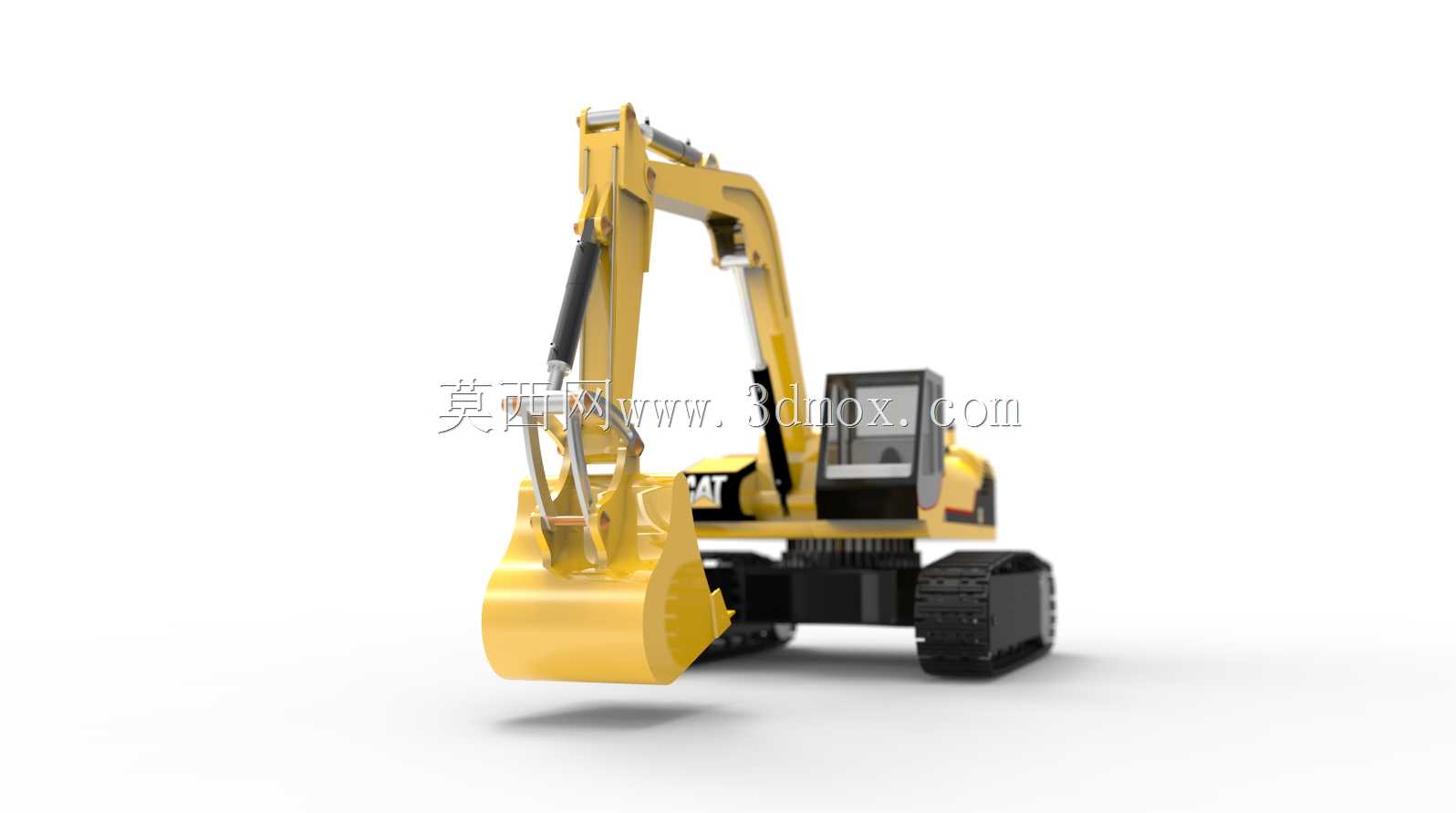

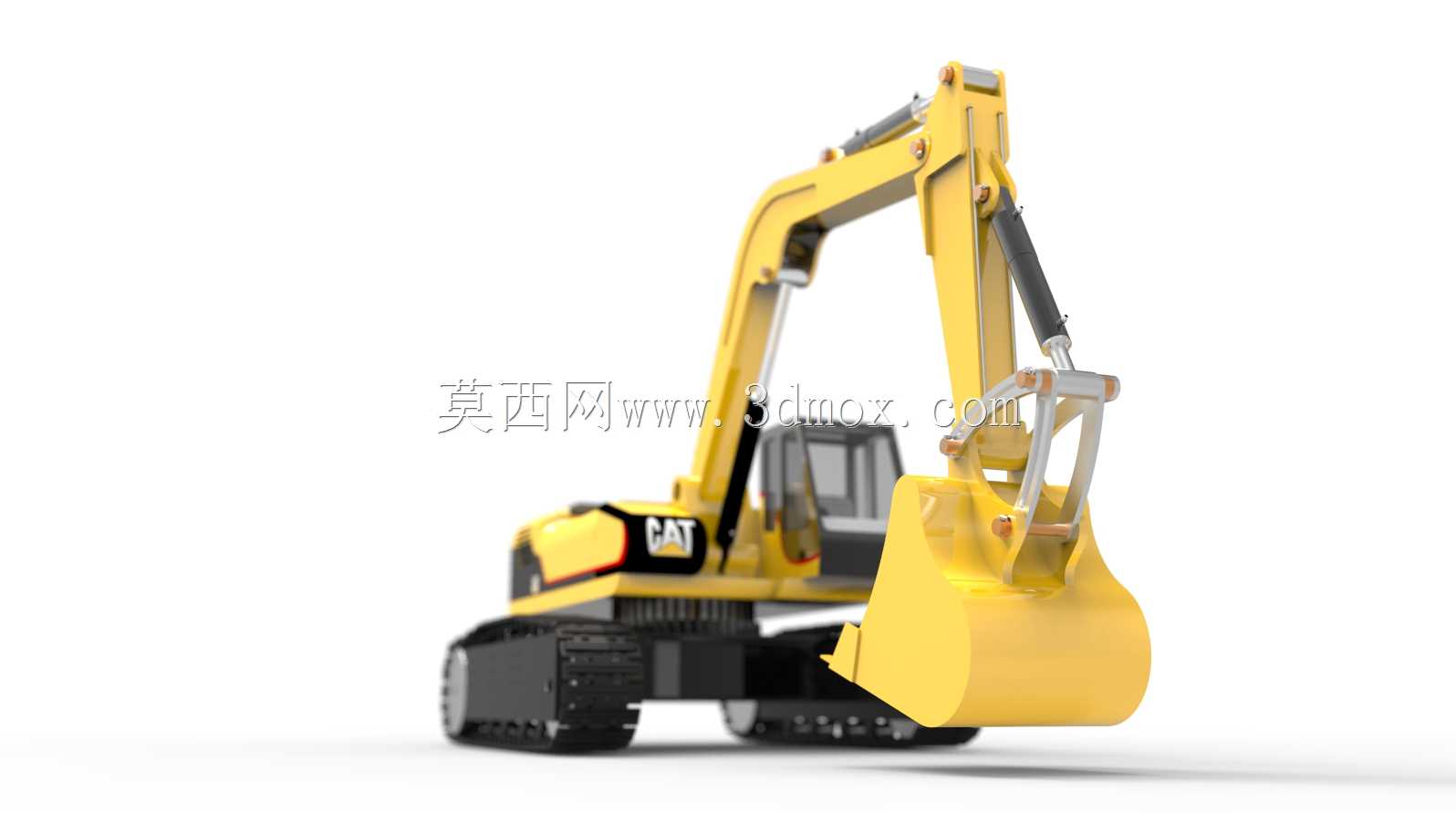

卡特彼勒履带式液压挖掘机整机结构

履带式液压挖掘机是土石方工程领域的核心作业装备，广泛应用于矿山开采、基建施工、市政改造、农田水利、场地平整等各类场景，可完成土石方开挖、物料装卸、场地破碎、边坡修整等多种作业任务，适配不同属具后还能拓展破碎、筛分、拆除等多元化作业能力，是工程建设领域通用性极强的重型作业设备。本次设计的履带式挖掘机整机结构，围绕实际作业中的负载需求、工况适应性与操作可靠性展开，整机采用经典的反铲作业布局，下部为履带式行走底盘，搭配钢制履带板与重载支重轮结构，可在泥泞、崎岖、松软等复杂非铺装路面稳定通行，接地比压控制在合理区间，避免作业过程中出现沉陷风险，底盘上部设置回转支承结构，可实现上部车体360度全方向回转，满足不同角度的作业需求，无需频繁调整整机站位即可覆盖大范围作业区域。上部车体集成了动力舱、驾驶室、液压油箱、配重模块，尾部配重经过精准重心匹配，可在动臂大角度外伸作业时平衡整机重心，避免倾翻风险，驾驶室采用宽视野布局设计，为操作人员提供良好的作业视线范围，可清晰观测铲斗作业状态与周边环境。前端工作装置由动臂、斗杆、铲斗以及配套的液压油缸组成，各铰接点采用耐磨衬套与销轴连接，配合液压油缸的伸缩驱动，可实现动臂升降、斗杆收放、铲斗翻转的复合动作，挖掘力参数经过匹配优化，可应对硬质土层、风化岩等不同硬度的作业介质，各结构件采用箱型焊接结构，在保证结构强度的同时控制整机自重，兼顾作业负载能力与移动灵活性。设计过程中充分考虑了各部件的安装边界与运动干涉问题，对动臂举升极限、回转半径、挖掘深度、卸料高度等核心作业参数进行了反复校核，确保各运动部件在全行程动作过程中无结构干涉，各液压管路的排布预留了足够的弯曲余量与安装空间，避免作业过程中管路出现拉扯、磨损问题，整机的维护保养点位也做了可达性设计，日常的滤芯更换、润滑点加注、部件检修都可在地面完成，无需额外登高作业，降低后期运维的难度与安全风险。整机外观采用工程黄为主色调，搭配品牌标识与安全警示区域设计，既符合工程机械的行业视觉规范，也能在作业现场起到良好的警示作用，提升作业安全性。
