间歇传动式日内瓦轮槽机构

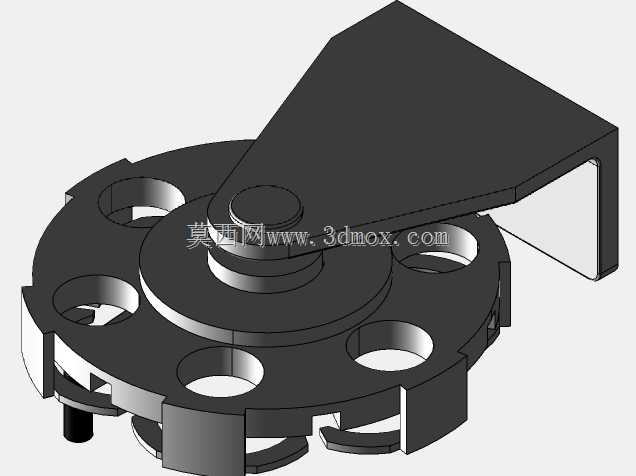

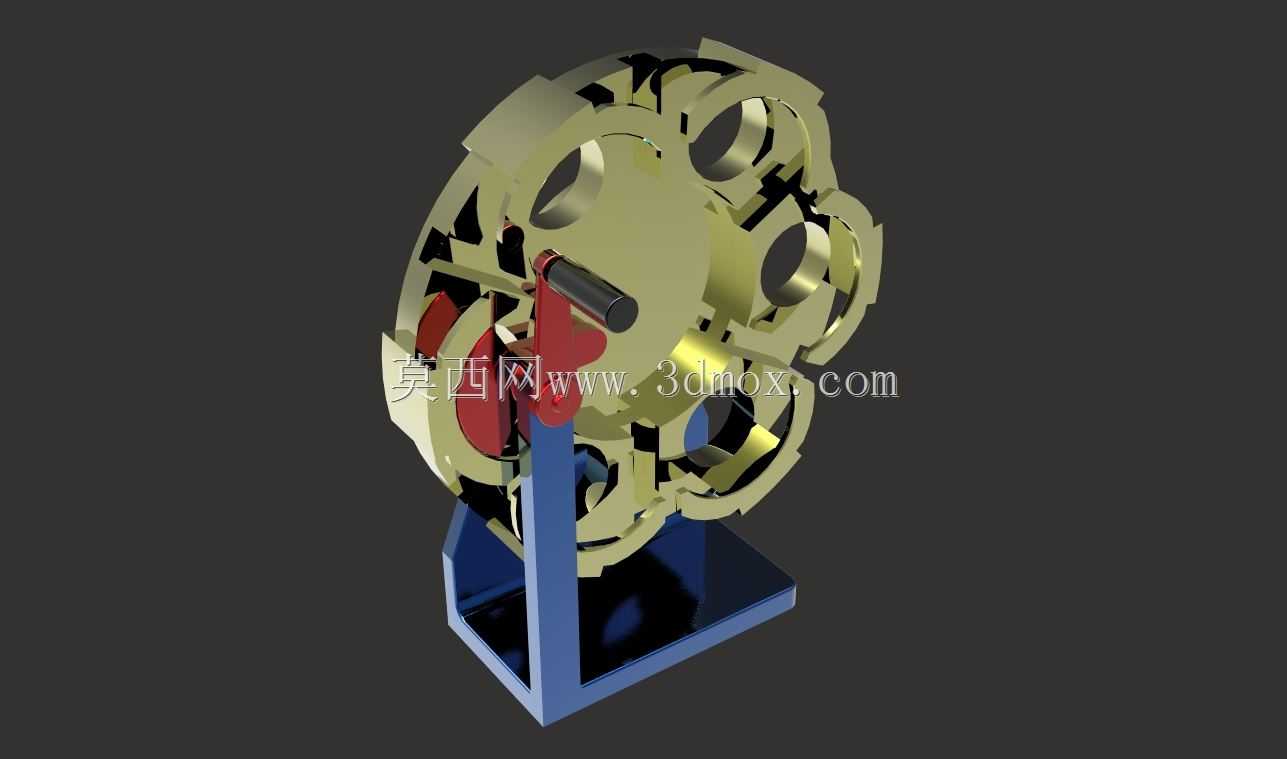

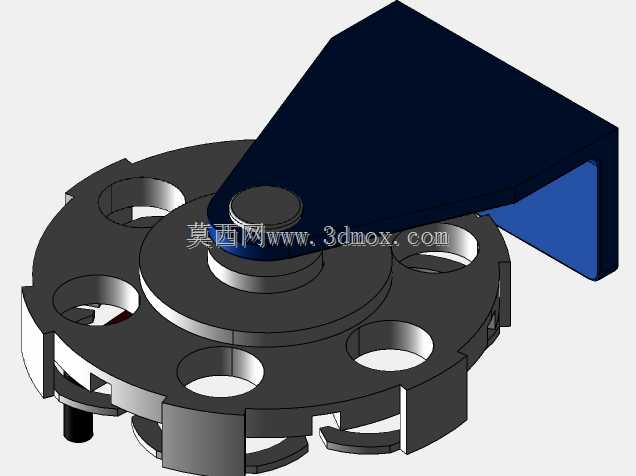

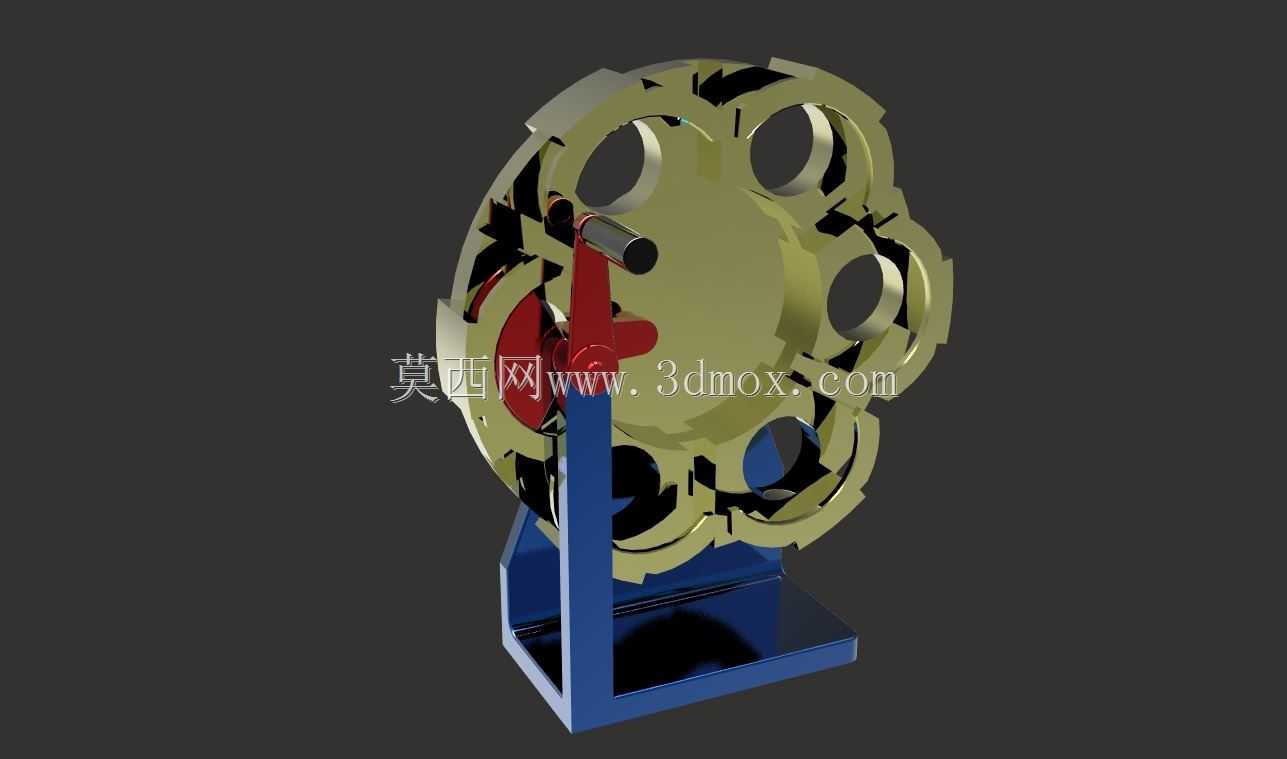

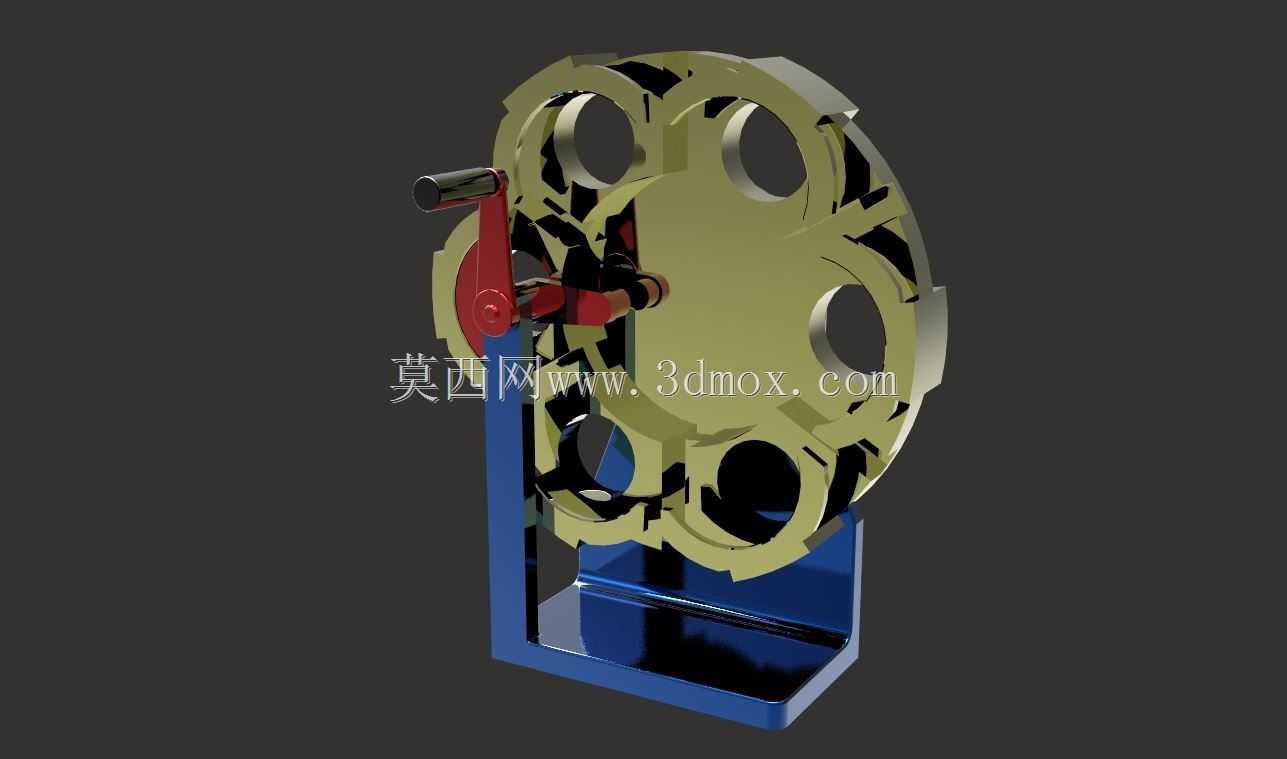

这款日内瓦机构是经典的间歇运动转换装置，核心作用是将连续的旋转输入转化为精准的步进式间歇旋转输出，在自动化生产线的工位转位、包装机械的送料分度、精密仪器的档位切换场景中应用广泛，能够实现工位间的精准停顿与动作衔接，避免连续运转带来的动作干涉问题。从功能特性来看，该机构依靠主动拨销与从动轮槽的啮合配合完成传动，运转过程中从动轮在非啮合阶段会被主动轮的锁止弧完全固定，不会出现惯性滑移，分度精度稳定，传动过程冲击小、噪音低，适合中低速的间歇传动场景，相比棘轮、槽轮等其他间歇结构，它的传动比更固定，动停比设计灵活，可根据实际需求调整槽数来匹配不同的工位数量。设计思路上，这款机构采用立式支撑布局，底部的一体式支架既承担整个传动组件的承重，也预留了与设备基座安装的固定孔位，主动拨杆的转轴位置经过反复校核，确保拨销进入和退出轮槽时的切入角度顺滑，不会出现卡滞或硬冲击，从动轮的轮槽采用等角度均匀分布，每个槽的弧度与拨销直径精准匹配，锁止弧的半径与主动轮基座的外圆完全贴合，保证锁止阶段的定位可靠性。外形尺寸方面，整个机构结构紧凑，立式安装的设计大幅缩减了水平方向的占用空间，支架底部的安装边界规整，可直接固定在设备台面或集成到自动化模组中，从动轮的中心轴高度与主动拨杆的转轴高度保持同轴度公差范围内，安装时仅需要固定底部支架、接入主动轴的动力输入即可正常运转，不需要额外的复杂调试，从动轮的中心可直接安装转盘、夹具等执行部件，适配不同的末端功能需求。整体结构采用金属材质设计，耐磨性能优异，长期运转下的部件损耗低，维护成本小，能够在常规工业车间环境下长期稳定工作，为各类需要间歇分度传动的设备提供可靠的运动转换方案。
