可调节高度Sovella链动工作台结构设计

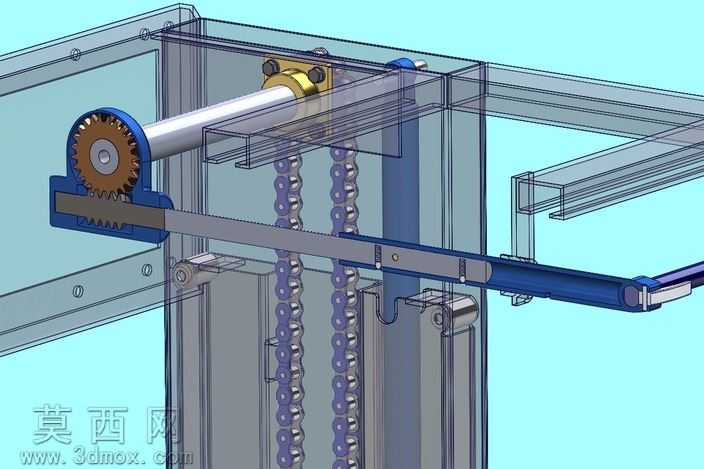

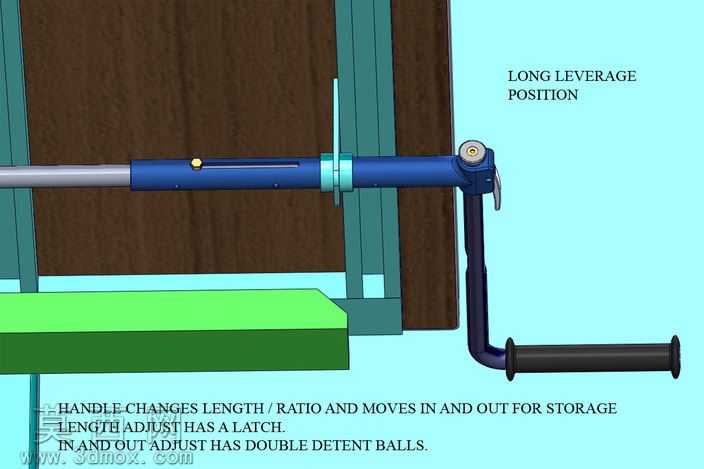

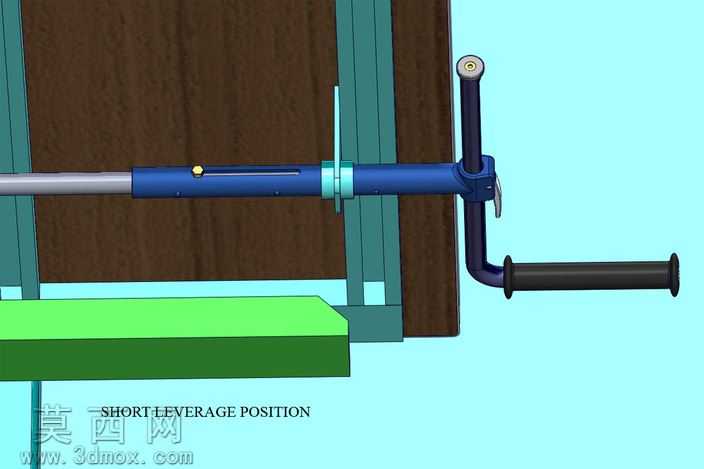

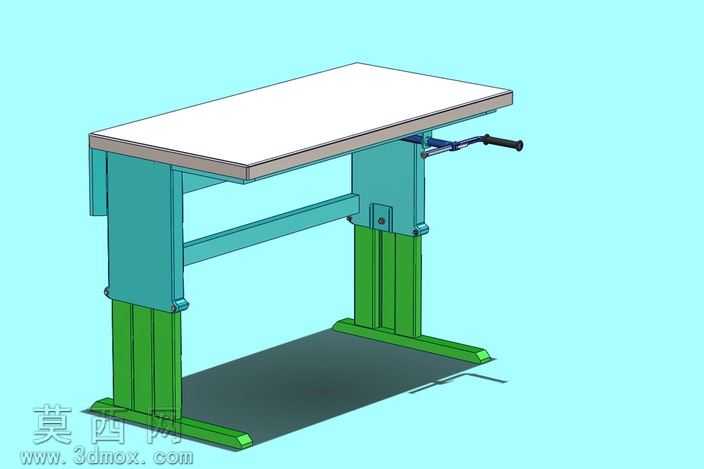

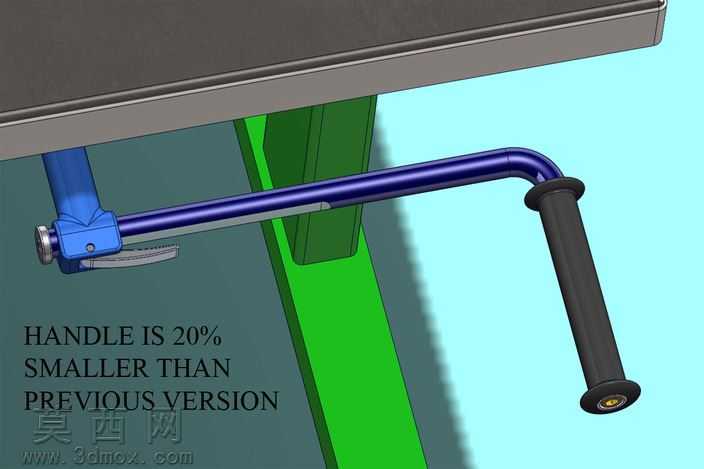

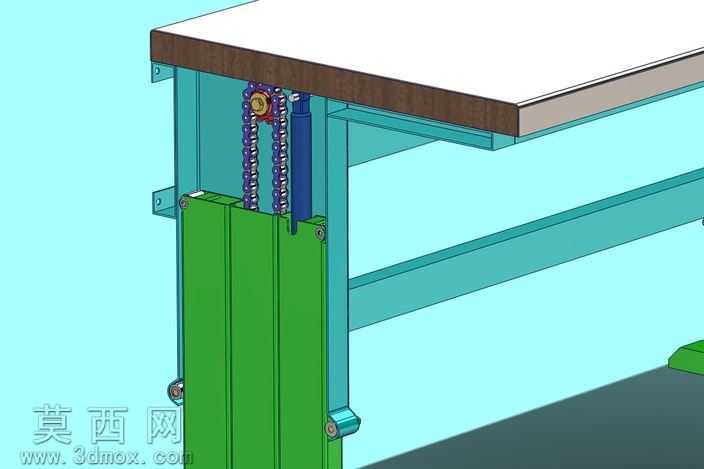

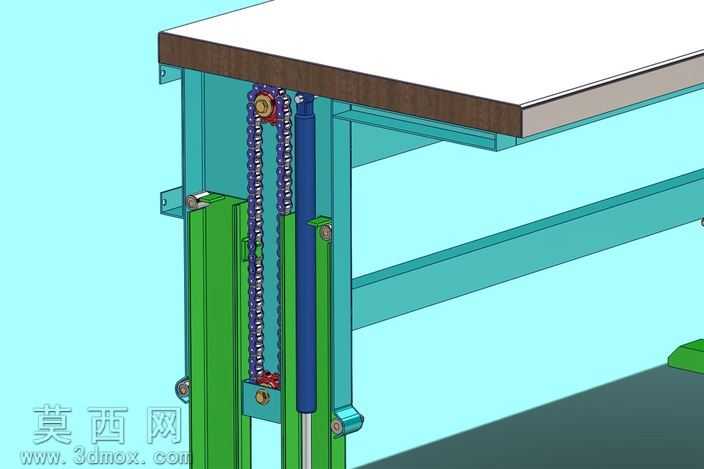

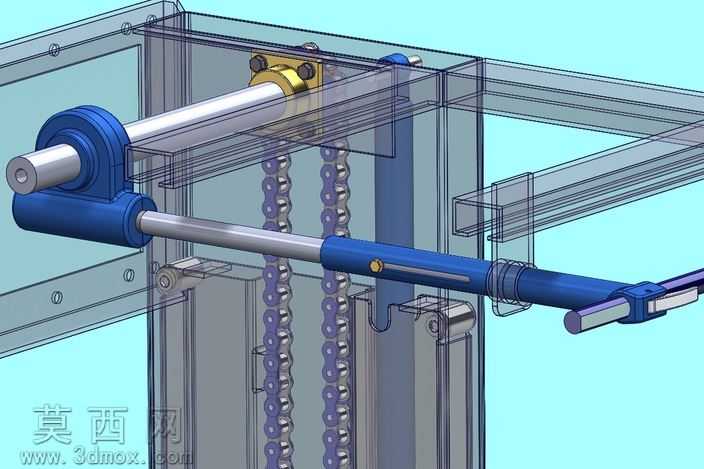

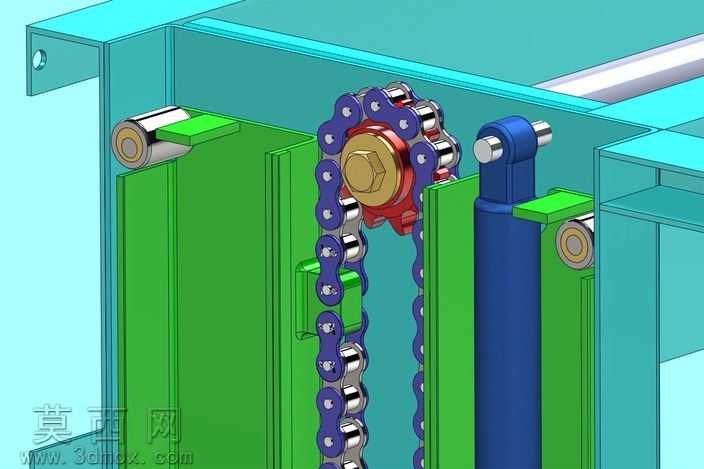

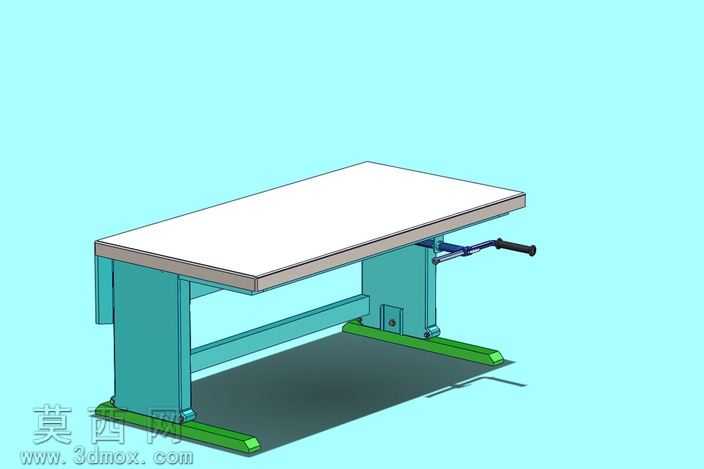

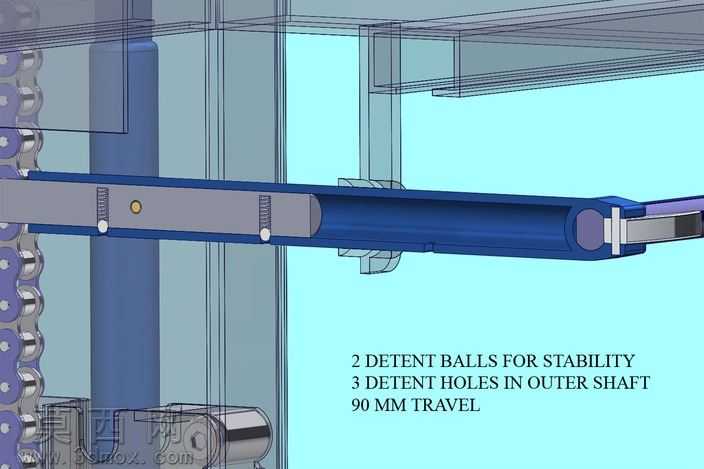

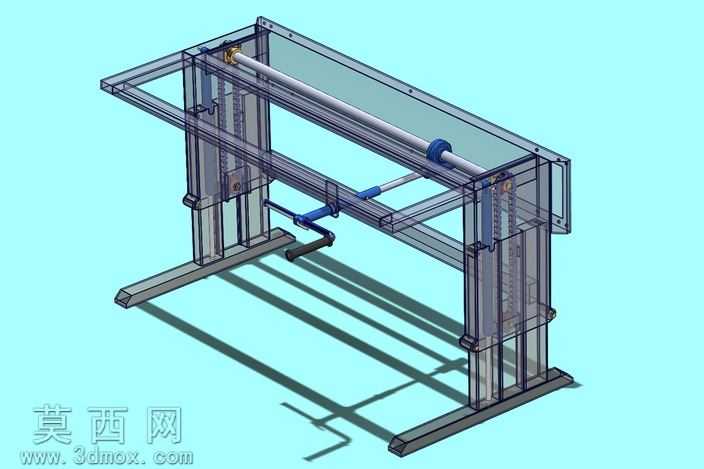

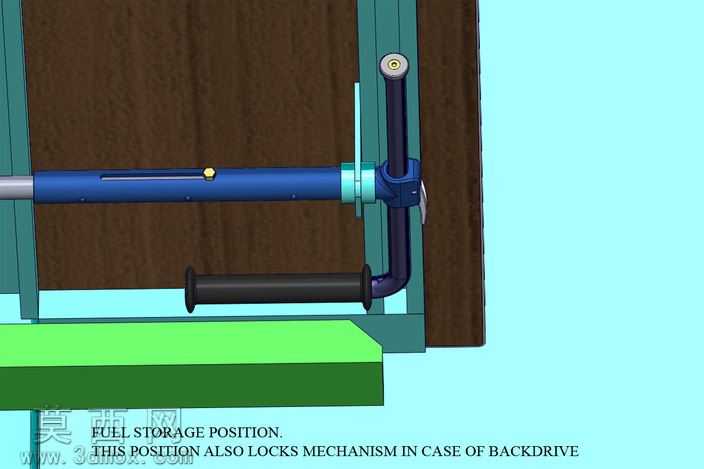

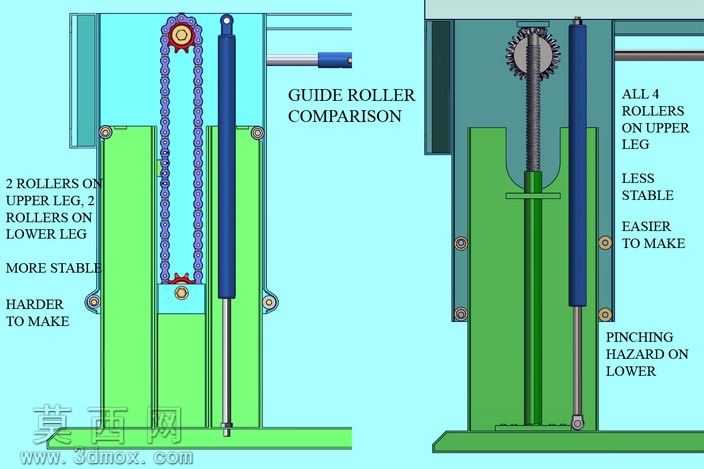

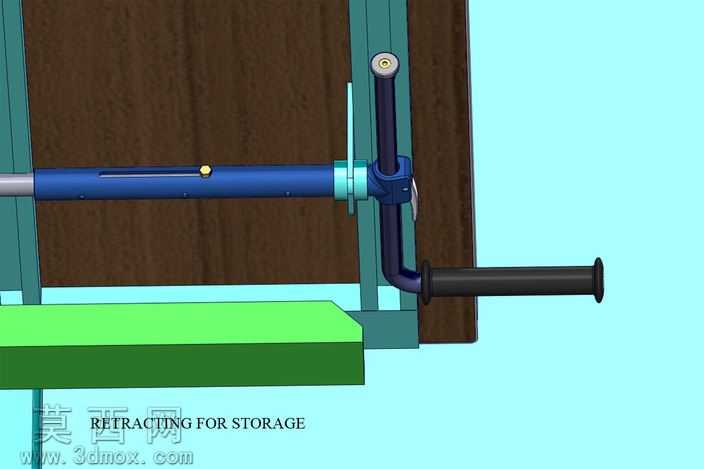

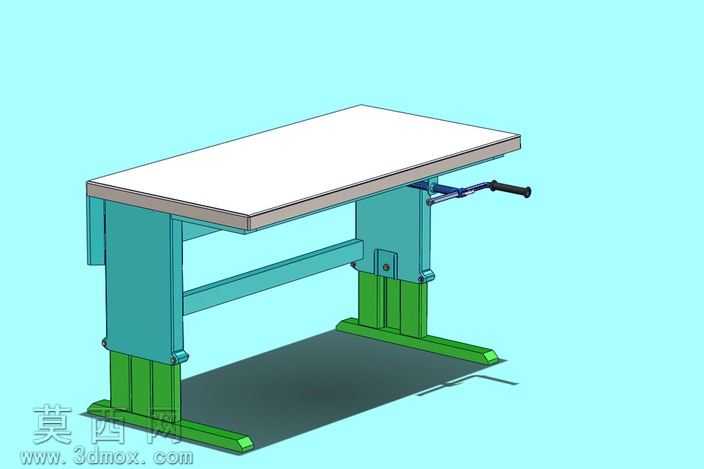

本作品为可调节高度的链动式工作台三维建模成果，建模过程中严格遵循工业操作台的实际生产尺寸逻辑，对整体框架结构进行了精细化还原。建模阶段首先搭建双侧立式支撑柱的主体框架，采用透明化材质渲染支撑柱外壳，直观展示内部的链传动升降组件布局，清晰呈现手摇驱动端、传动长轴、链轮啮合结构、升降导向轨的装配关系。模型中对横向操作台面的框架做了等比例还原，台面边缘设置防护挡边结构，底部横梁与双侧升降滑块做刚性连接设计，保证升降过程中台面的水平稳定性。手摇驱动机构设置在工作台侧下方，操作手柄做防滑纹理处理，传动长轴贯穿双侧支撑柱，通过两端的链轮同步带动两侧升降链条运动，实现台面高度的同步调节，避免单侧升降带来的卡顿、倾斜问题。渲染阶段采用浅蓝色纯色背景突出模型主体，对金属结构件赋予半透明工程塑料与哑光金属两种材质区分，金属传动部件做哑光金属质感处理，支撑外罩采用半透浅灰材质，既保留整体外观的完整性，又能清晰展示内部传动结构的排布逻辑。结构设计上充分考虑工位使用的实用性，底部支撑脚做加宽加长设计，增大与地面的接触面积，提升工作台整体承重时的稳定性，升降行程覆盖常规坐姿、站姿操作的适配高度，可满足不同作业场景的使用需求。建模过程中对所有装配部件做了干涉检查，确保手摇驱动时传动长轴转动顺畅，链轮与链条啮合无卡滞，升降滑块沿导向轨运动无偏移，各连接部位的紧固件位置都做了对应预留，还原真实产品的装配工艺逻辑，整体模型结构完整，可直接用于工位布局展示、结构原理演示以及后续的工程出图参考。
