内燃机活塞控油环结构设计

活塞控油环是内燃机曲柄连杆机构中活塞组件的核心配套零件，主要应用于车用汽油机、柴油机以及通用小型内燃机的气缸内部，直接装配在活塞头部的油环槽内，承担气缸壁润滑油量调控的核心功能。在发动机实际运行过程中，曲轴箱内的润滑油会通过连杆轴承的油道飞溅到气缸壁上，若缸壁油膜厚度过大，机油会窜入燃烧室参与燃烧，引发积碳增多、排放超标、机油异常消耗等问题；若油膜厚度不足，则会加剧活塞与缸壁的摩擦磨损，降低气缸密封性能，甚至引发拉缸故障。控油环的核心作用就是在活塞往复运动过程中，均匀刮除缸壁上多余的润滑油，将刮下的机油通过活塞上的回油孔导回曲轴箱，同时在缸壁保留一层厚度均匀的连续油膜，为活塞与缸壁的相对运动提供稳定润滑，同时阻断机油通过环岸间隙向燃烧室流动的路径。

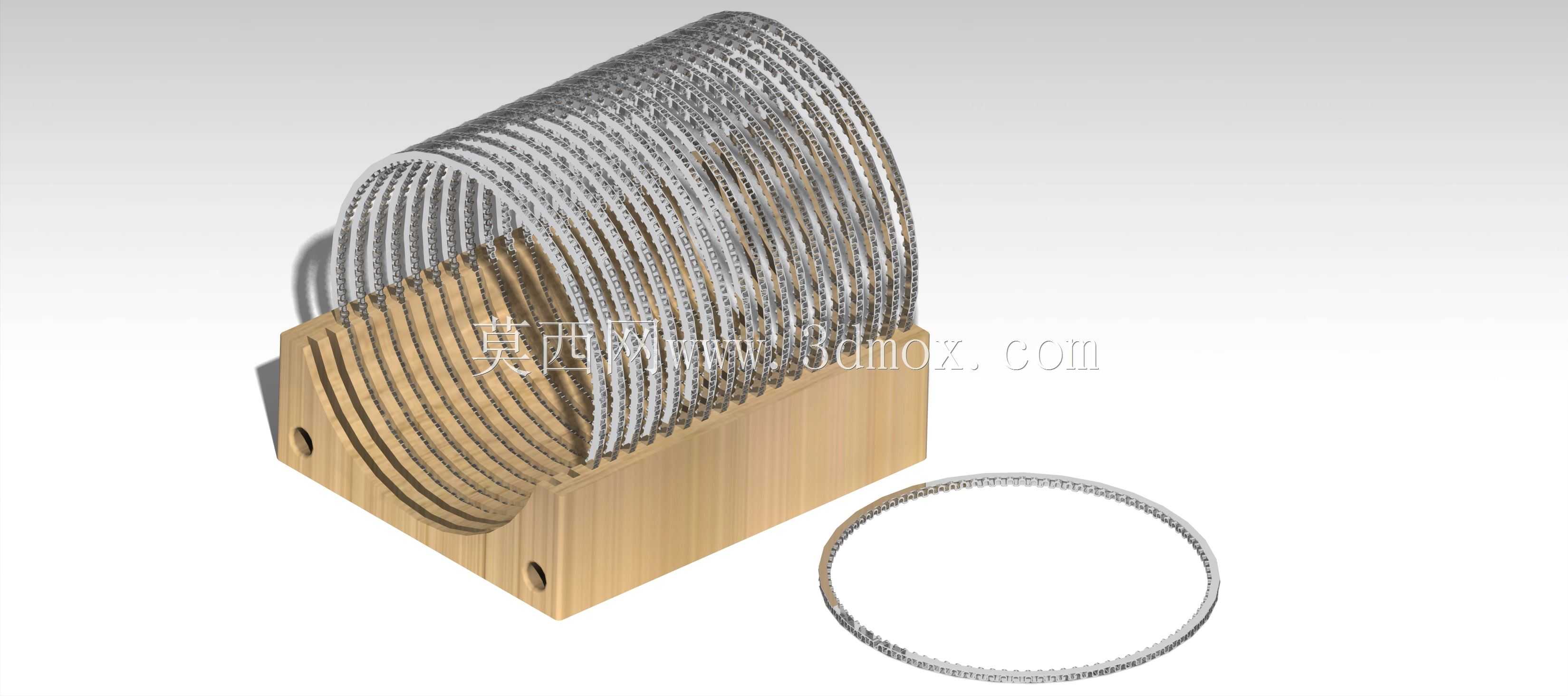

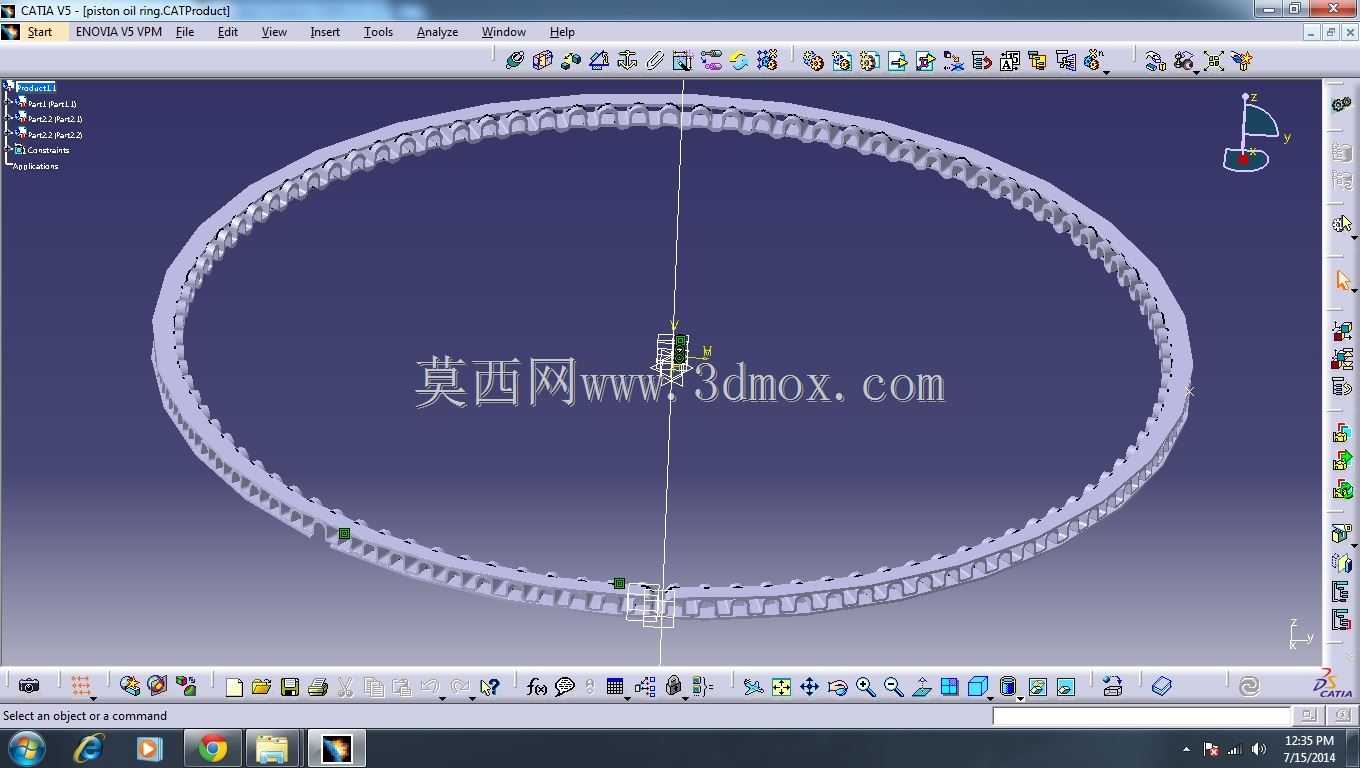

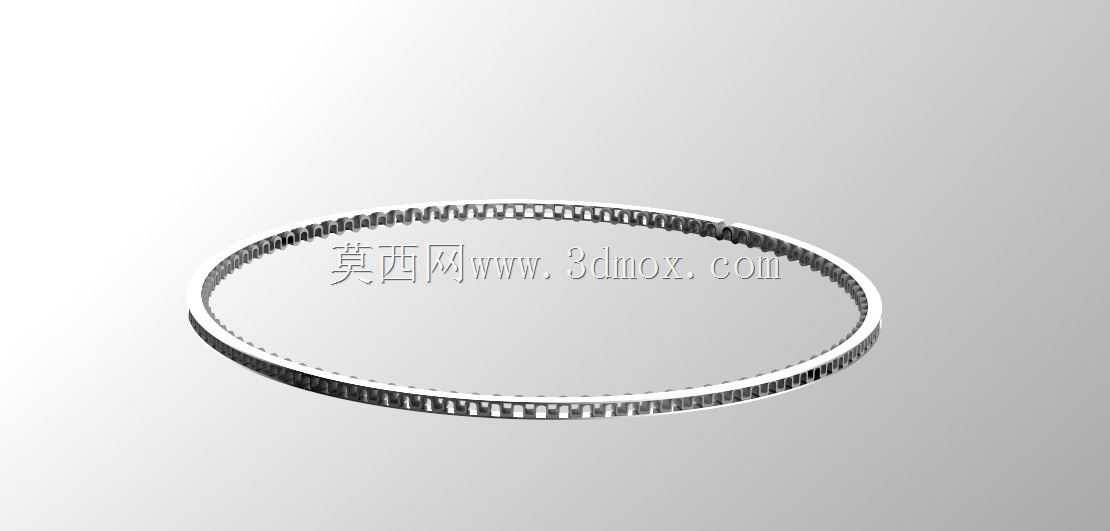

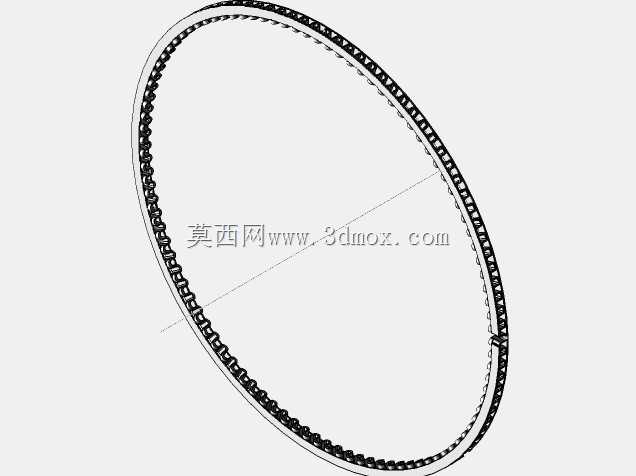

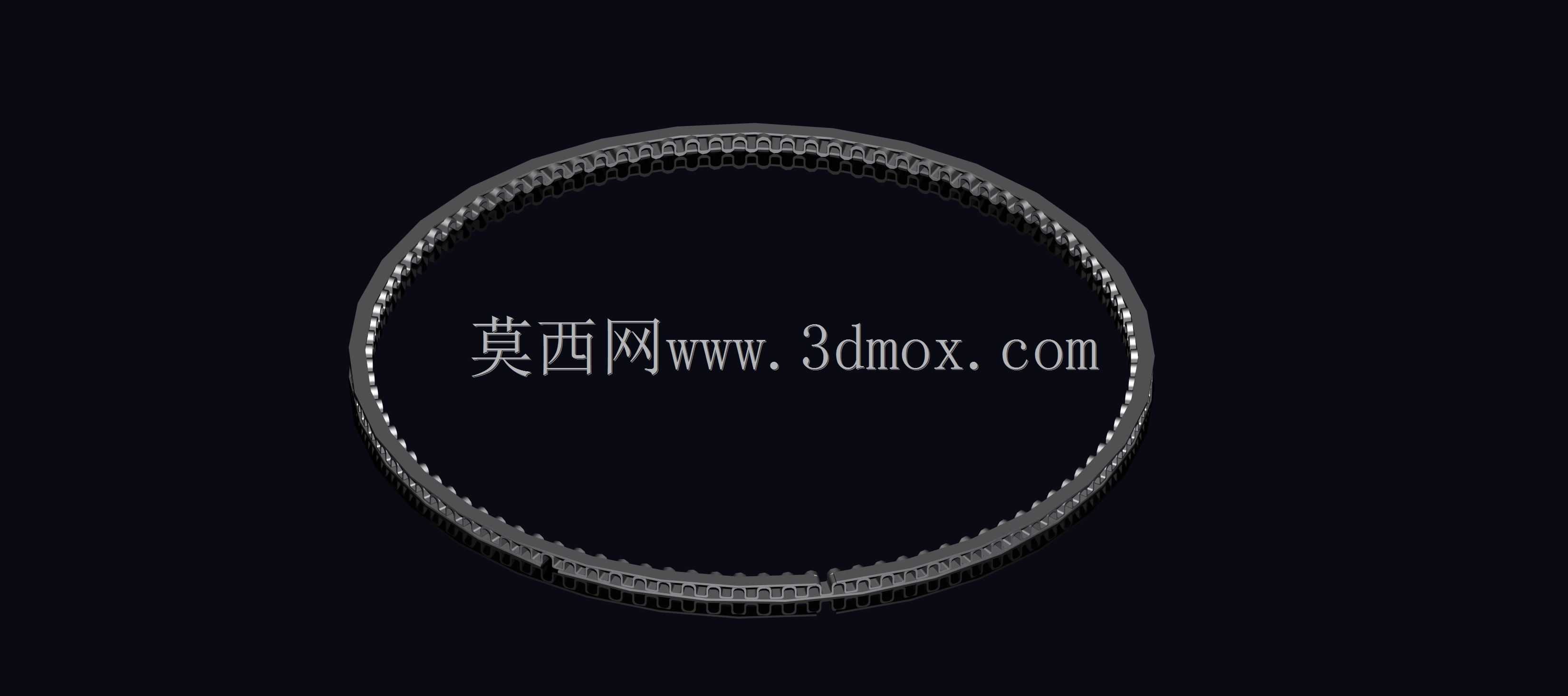

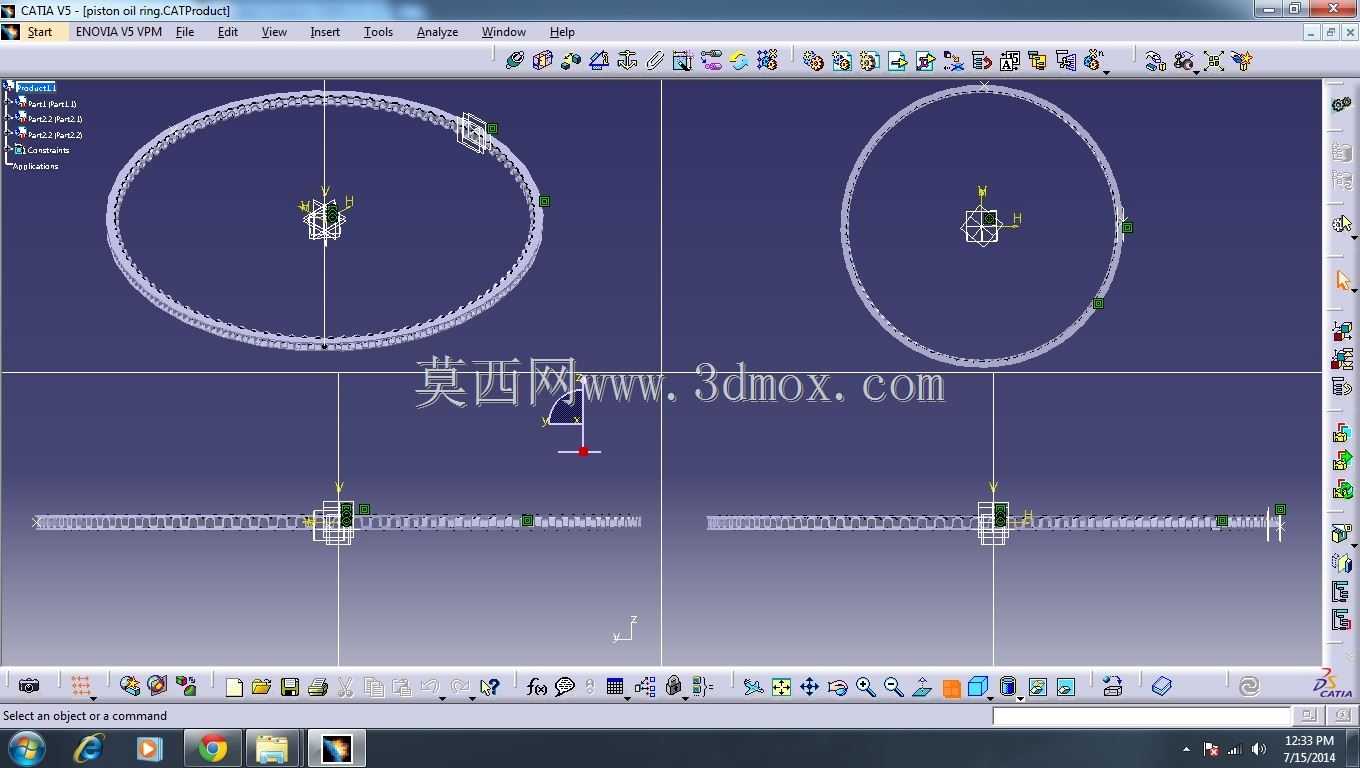

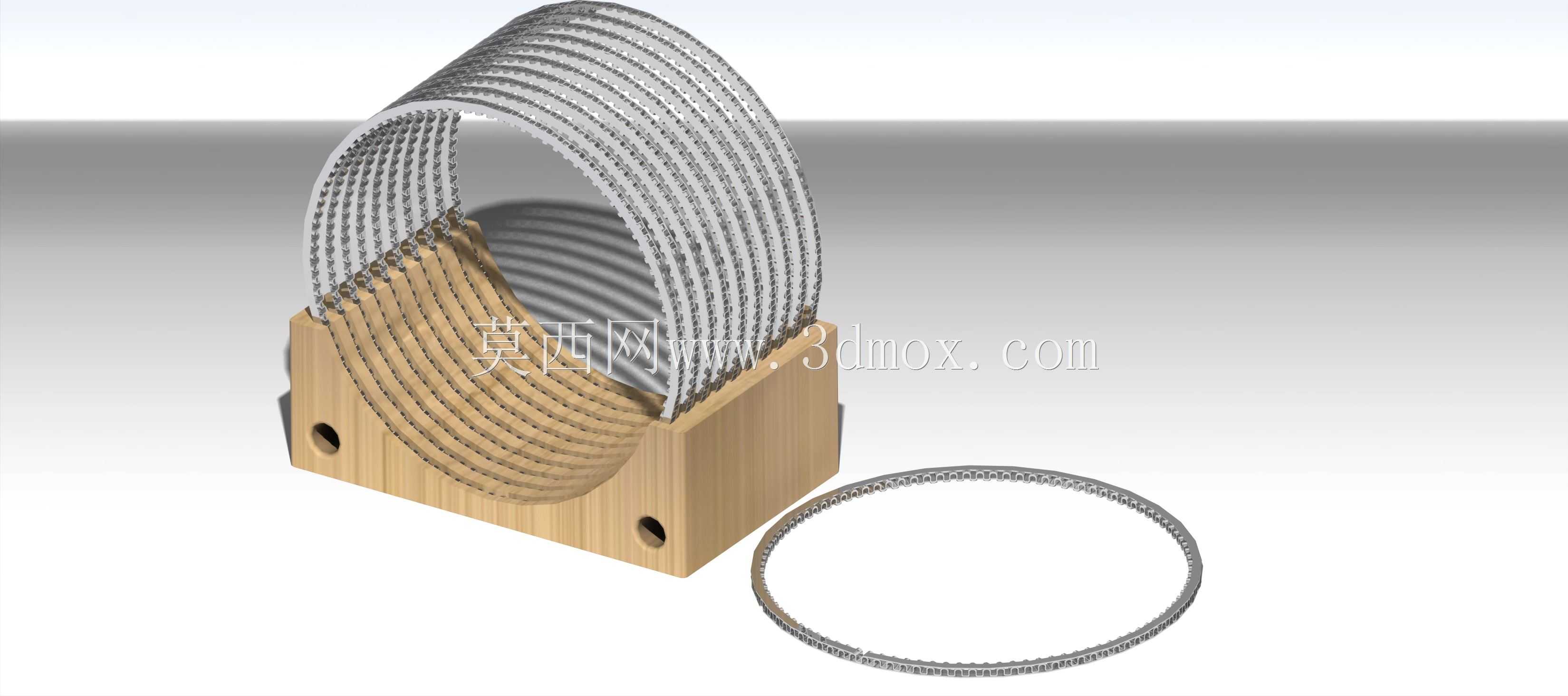

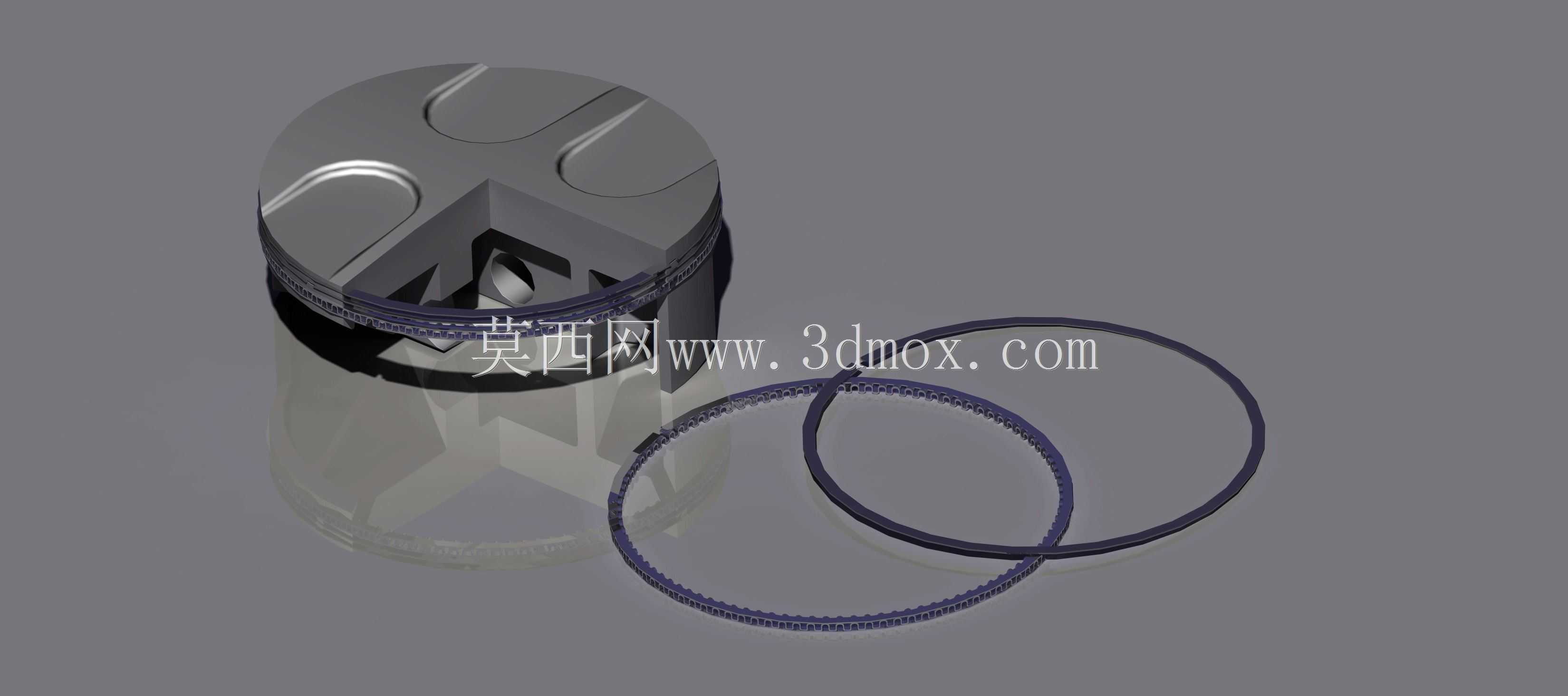

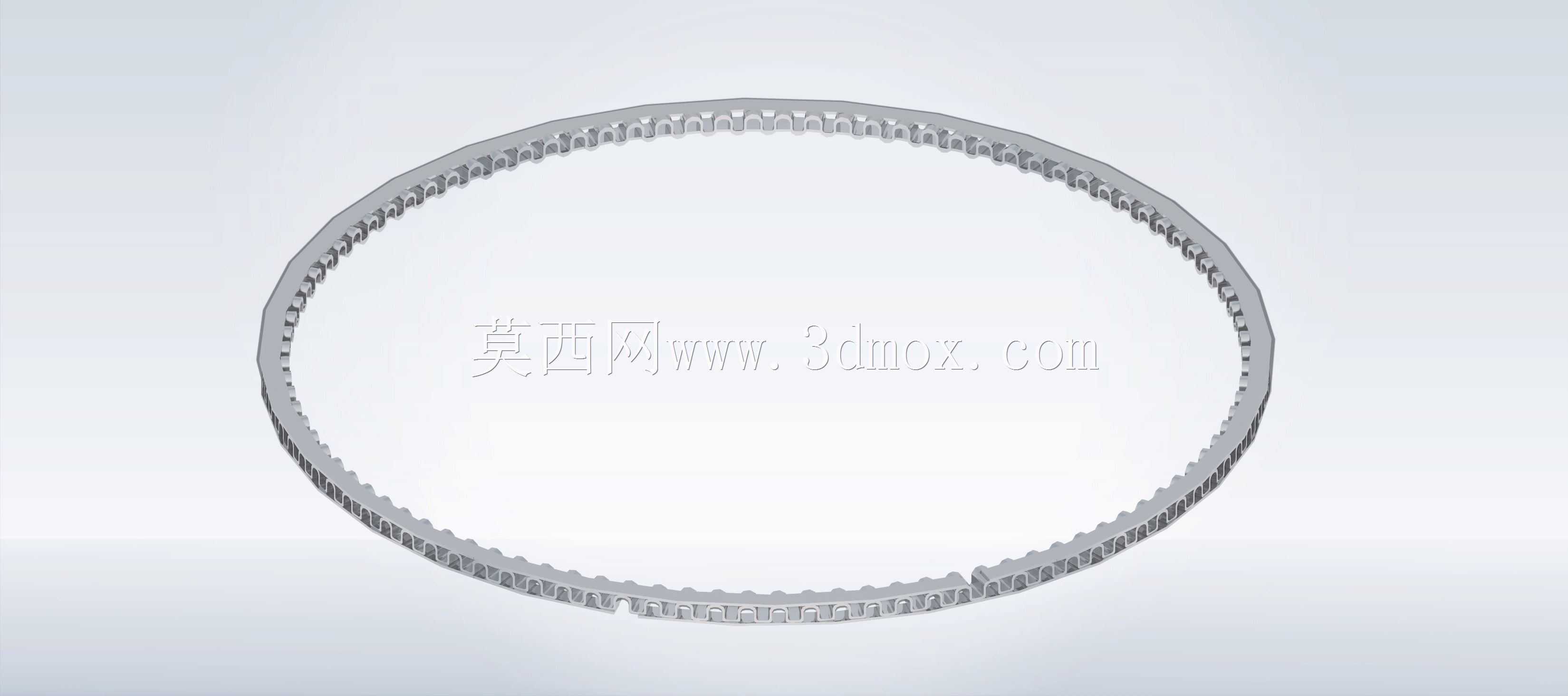

这款控油环采用薄型组合式环体结构设计，整体为开口式弹性环形结构，环体外圆面设置有连续的刮油刃口，环体侧面与活塞环槽的配合面经过精密研磨，保证环体在环槽内可随活塞运动灵活浮动，同时避免机油从环侧间隙渗漏。环体的开口间隙经过精准设计，既保证常温装配时可顺利卡入活塞环槽，又能在发动机工作温度下，环体受热膨胀后开口间隙保持在合理范围，避免间隙过大导致刮油效果下降，或是间隙过小引发环体卡滞断裂。环体的径向弹力经过匹配调校，可保证刮油刃口以均匀的压力贴合在气缸壁全周，既不会因压力过大加剧缸壁与环体的磨损，也不会因压力不足导致刮油不净。

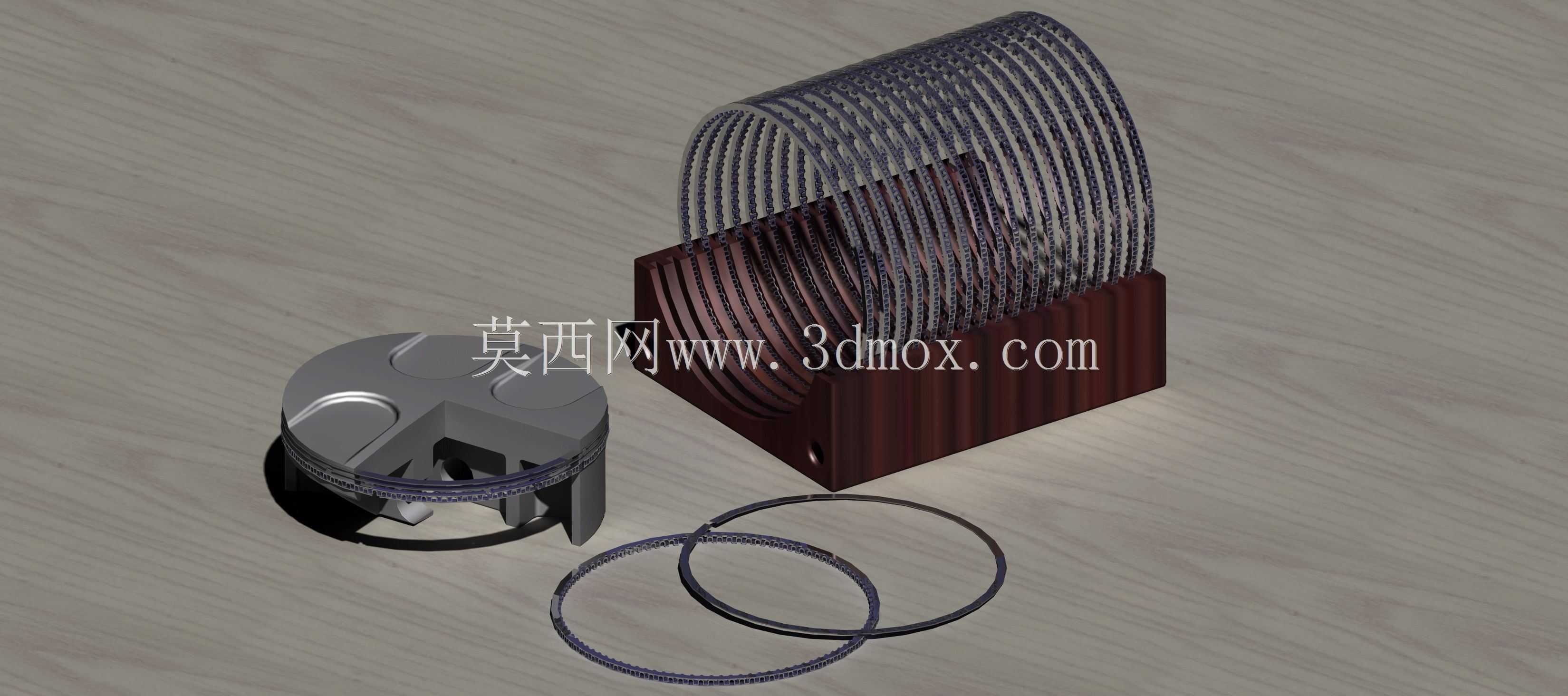

在安装边界上，这款控油环的轴向高度、径向厚度均严格匹配对应排量活塞的油环槽尺寸，安装时需注意开口方向与活塞销座保持指定角度，同时避开活塞承受主侧推力的工作面，保证环体工作过程中受力均匀，不会出现偏磨、刮片错位等问题。环体的工作环境长期处于高温、高压、往复冲击的工况下，因此设计时充分考虑了材料的热稳定性与耐磨性能，可在发动机全工况转速、负荷范围内保持稳定的结构形态与弹力性能，长期维持可靠的控油效果，有效降低发动机机油消耗率，延长气缸与活塞组件的使用寿命，减少尾气排放中的颗粒物含量，是提升内燃机运行经济性与可靠性的关键基础零件。
