小型数控设备Y轴直线进给运动模组

该Y轴进给模组是小型数控加工设备的核心直线运动部件，主要应用于桌面级数控铣床、小型雕刻机、教学用数控实训平台以及非标自动化点胶、检测设备的Y向位移场景，承担带动工件或加工主轴沿Y轴方向完成精准直线位移的功能，是实现数控设备平面坐标定位、轮廓插补加工的基础执行单元。

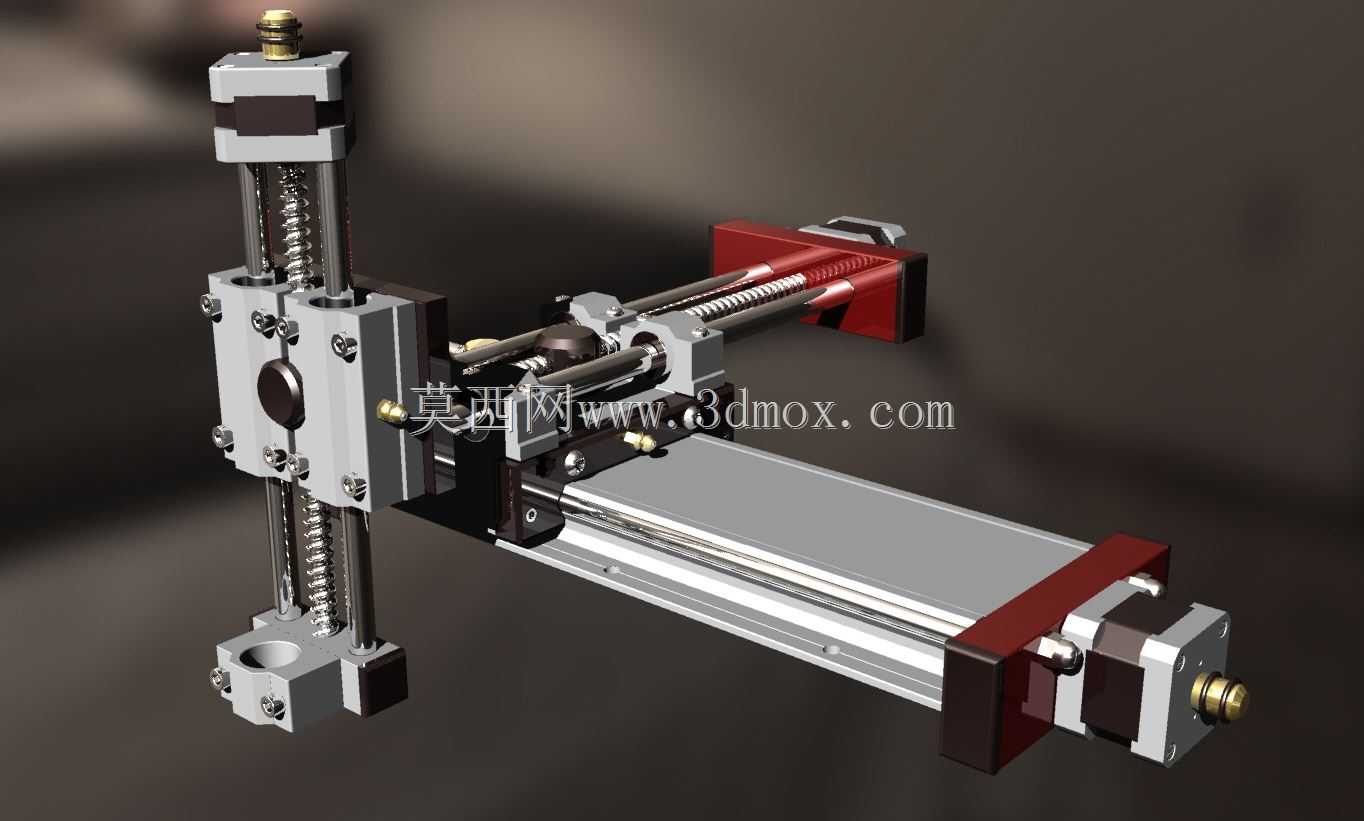

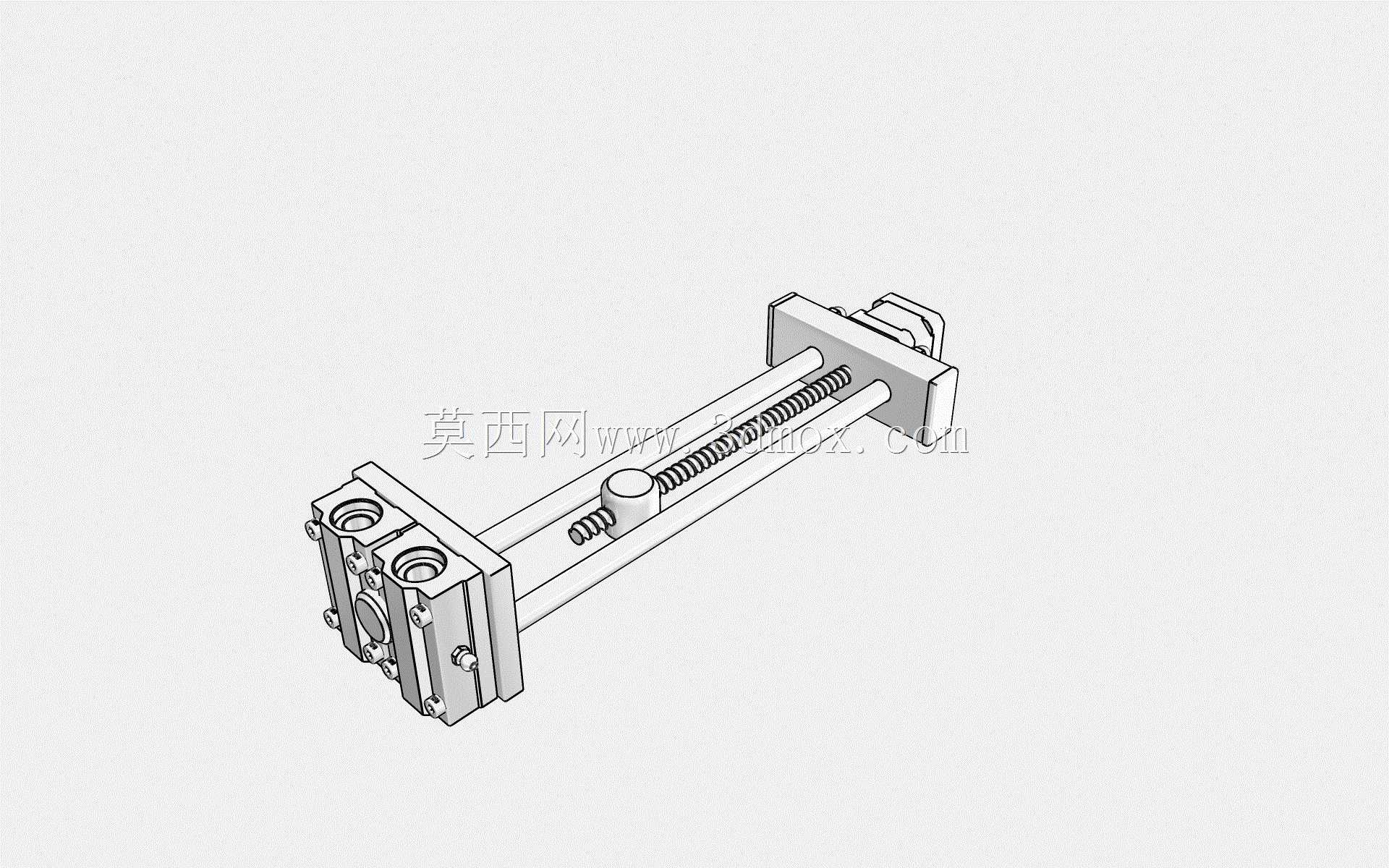

从功能特性来看，该模组采用滚珠丝杠搭配线性直线导轨的传动组合，丝杠端通过联轴器与步进电机直连，可将电机的旋转运动高效转换为滑台的直线运动，传动间隙小、定位精度高，能够满足低速进给时的平稳性要求与高速移动时的响应速度需求；滑台台面预留了标准化的安装螺孔阵列，可直接装夹小型工件夹具或加工主轴安装座，两端设置的硬限位块可避免滑台超程脱出，同时预留了光电限位开关的安装位，方便用户搭配数控系统实现软限位与原点回归功能。

设计思路上，该模组采用模块化集成设计，将传动部件、导向部件、驱动安装座、端部支撑座整合为一体式结构，无需用户自行搭配丝杠支撑座、导轨安装基准等零散部件，降低了小型数控设备的组装调试难度；整体结构采用铝合金型材作为主体基座，在保证结构刚性的前提下控制了整体重量，适合桌面级设备的轻量化需求，各运动部件均预留了润滑注油位置，方便日常维护保养，延长模组使用寿命。

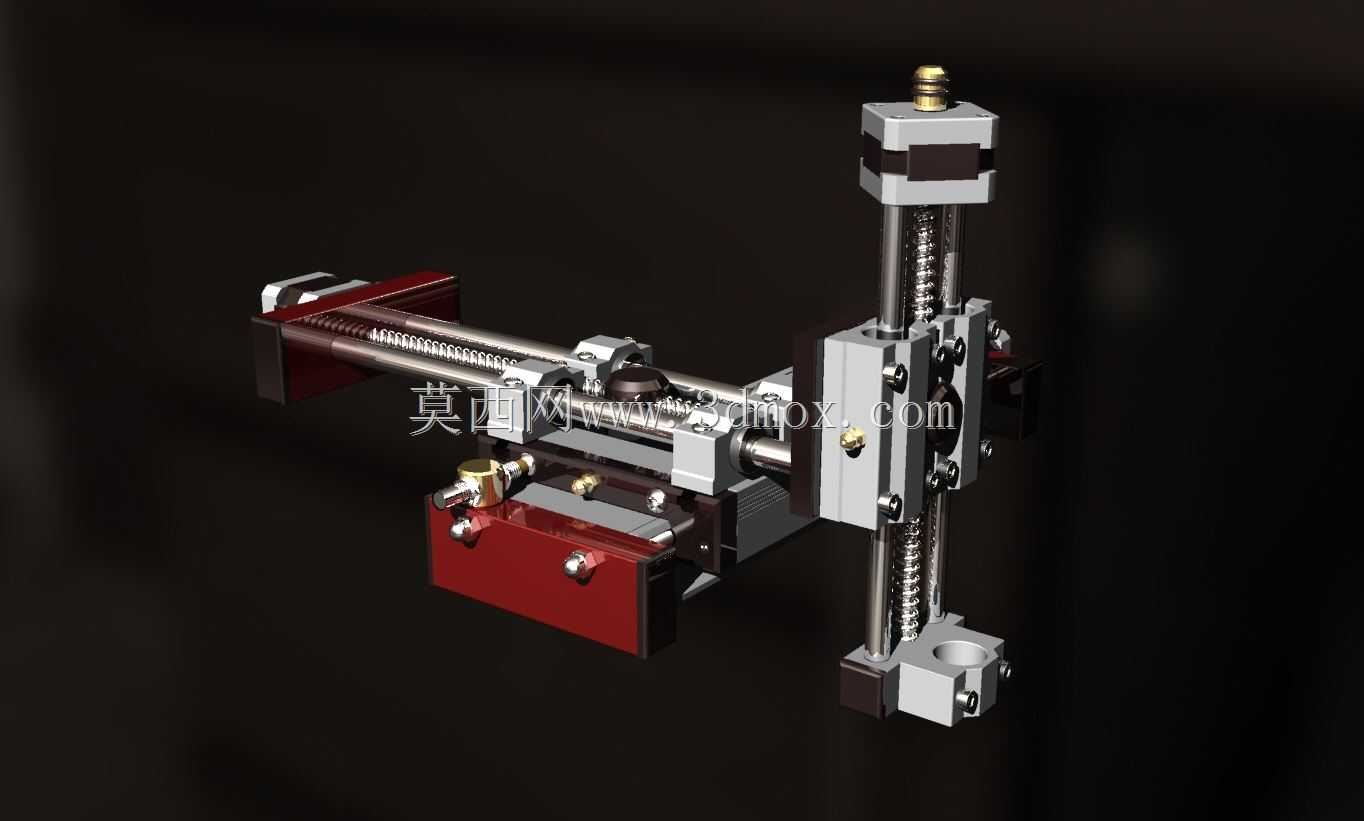

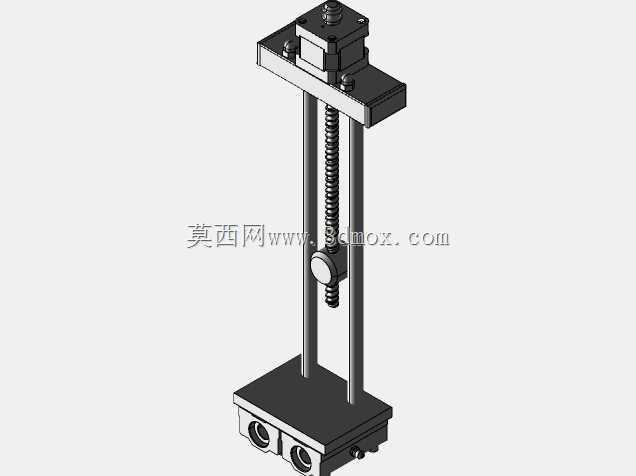

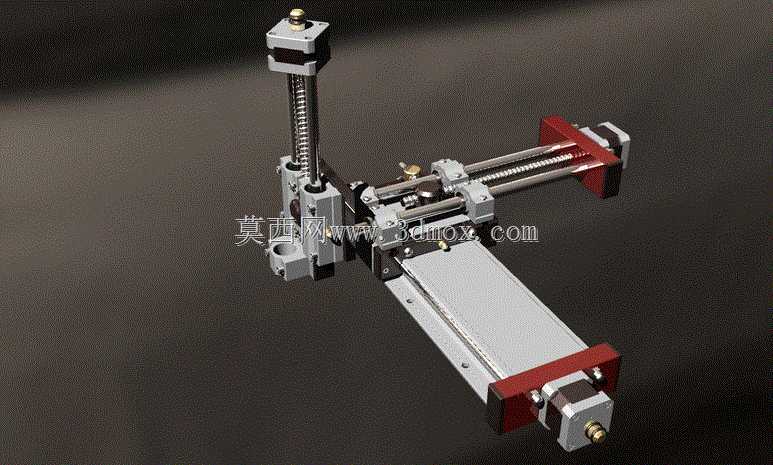

安装边界方面，该模组整体为长条形规整结构，基座底部设置了通长的安装槽，可通过T型螺栓直接固定在设备的机架台面上，横向安装占用空间小，适配多数桌面级数控设备的内部安装空间；滑台的有效行程覆盖小型加工的常用范围，整体外形尺寸紧凑，不需要额外预留过大的安装避让空间，驱动电机可根据使用需求选择后置直连或者侧装同步带传动的安装方式，适配不同的设备内部布局要求，同时Z轴安装座直接集成在Y轴滑台上，可直接搭配同规格的X轴、Z轴模组组成完整的三轴数控运动平台，通用性较强。
