春风CF800Z8全地形车车架保险杠门槛总成

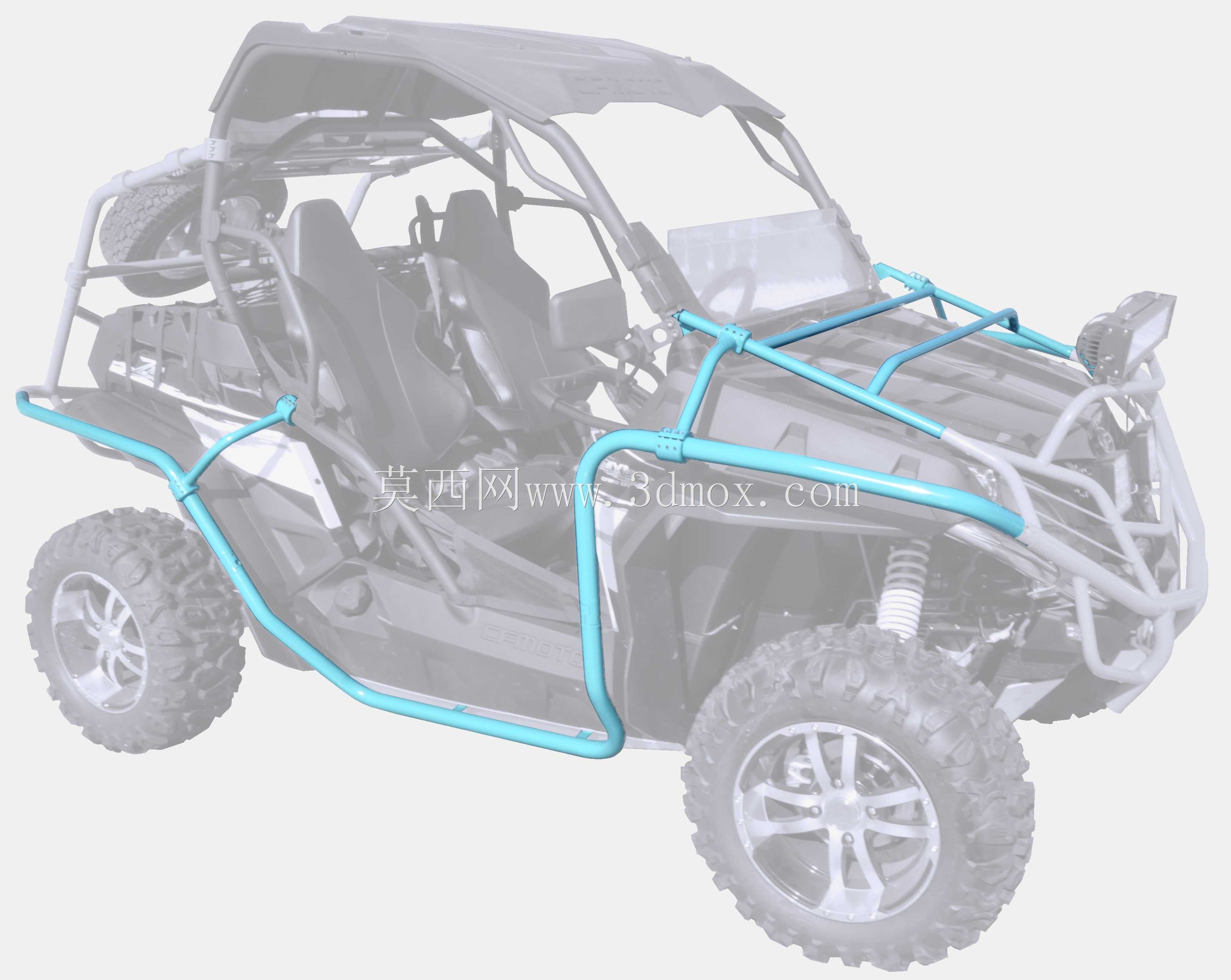

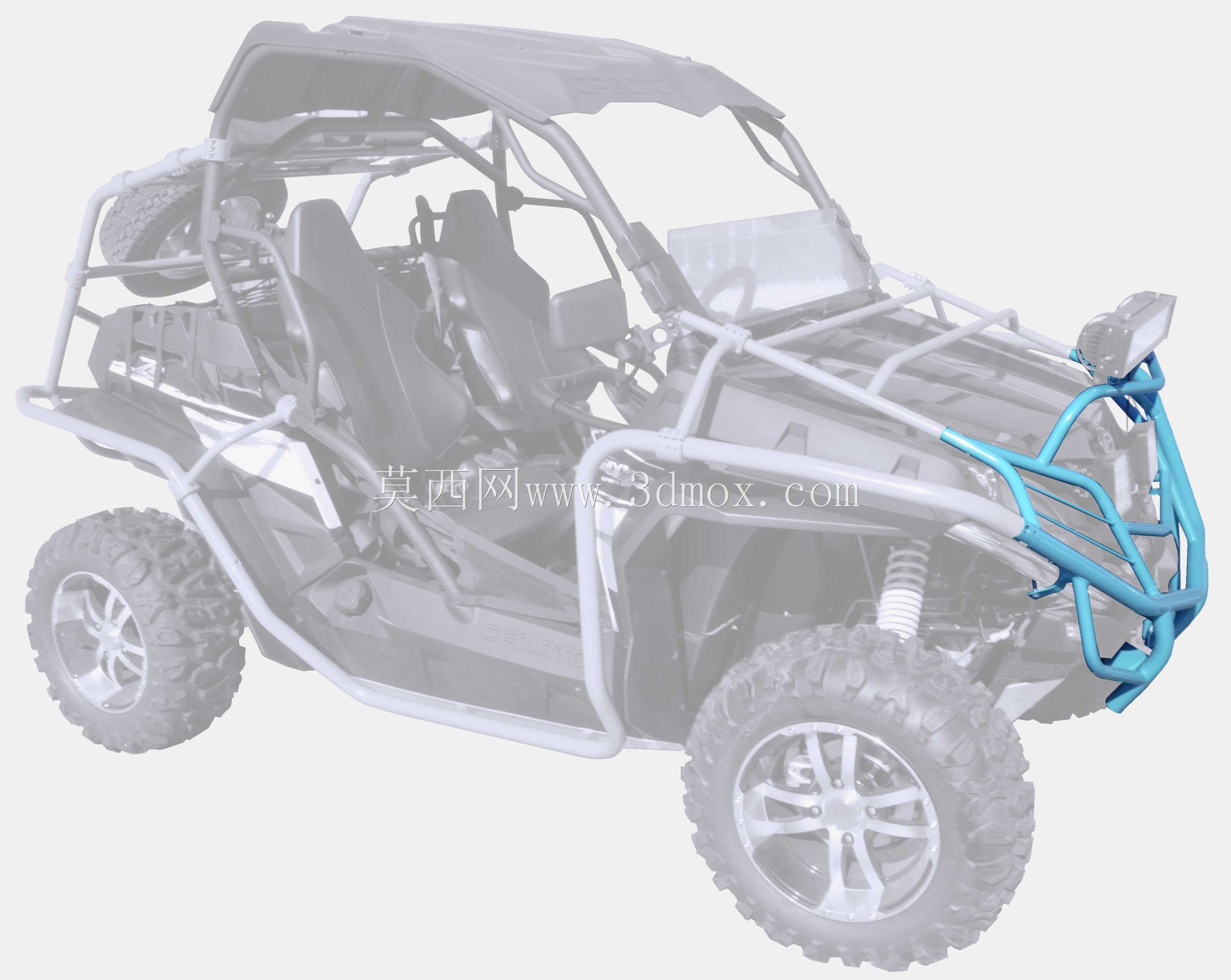

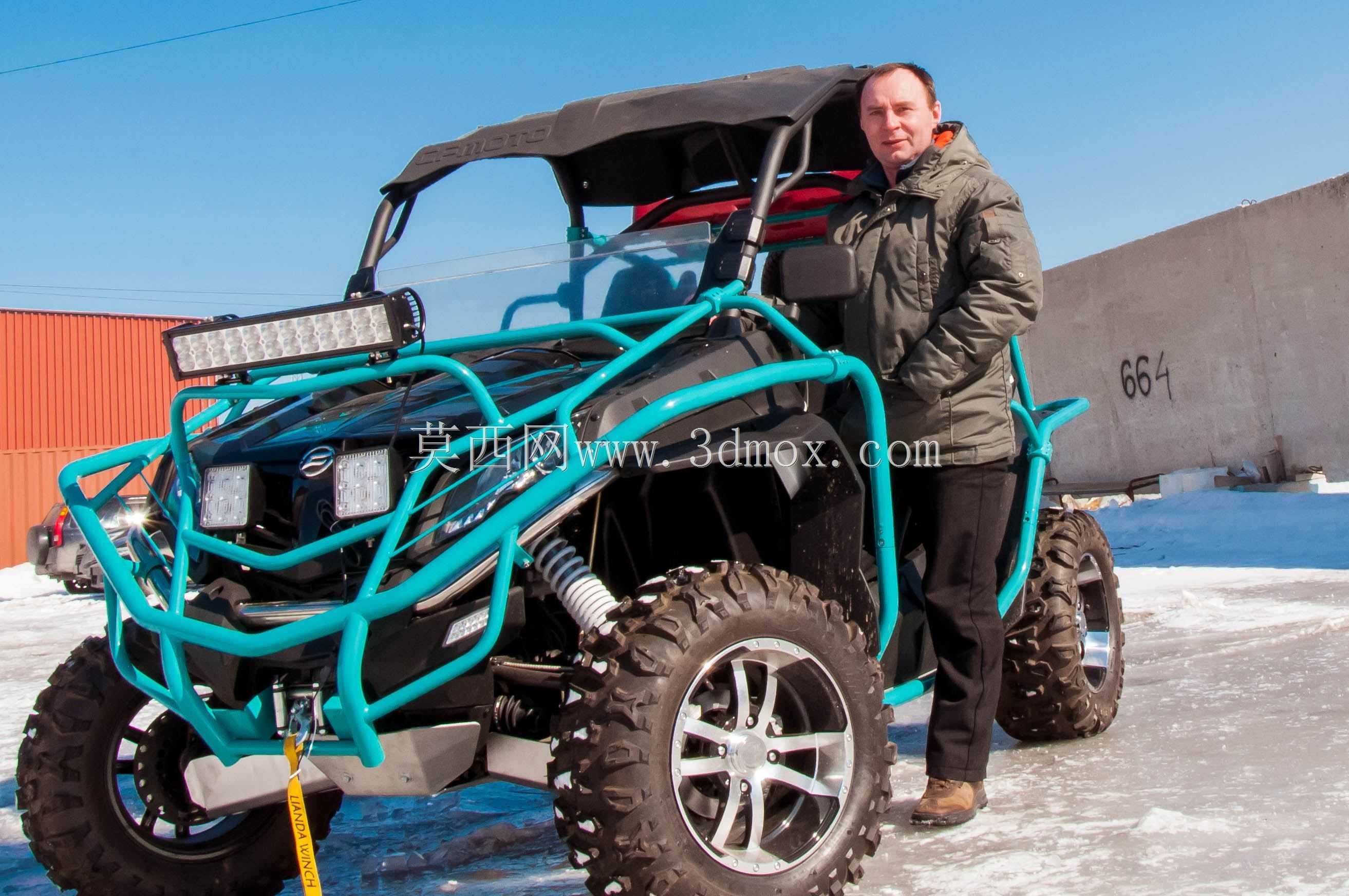

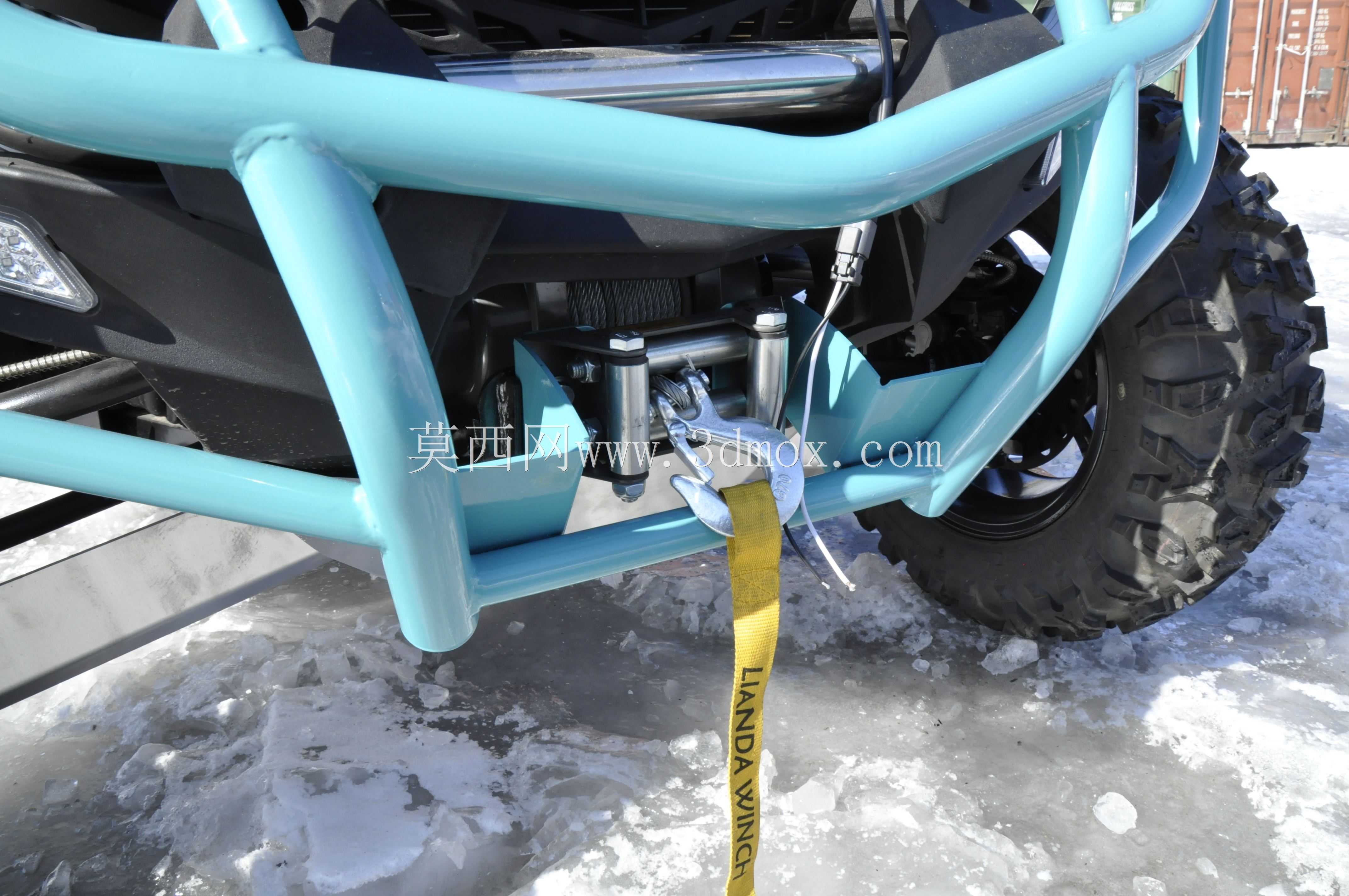

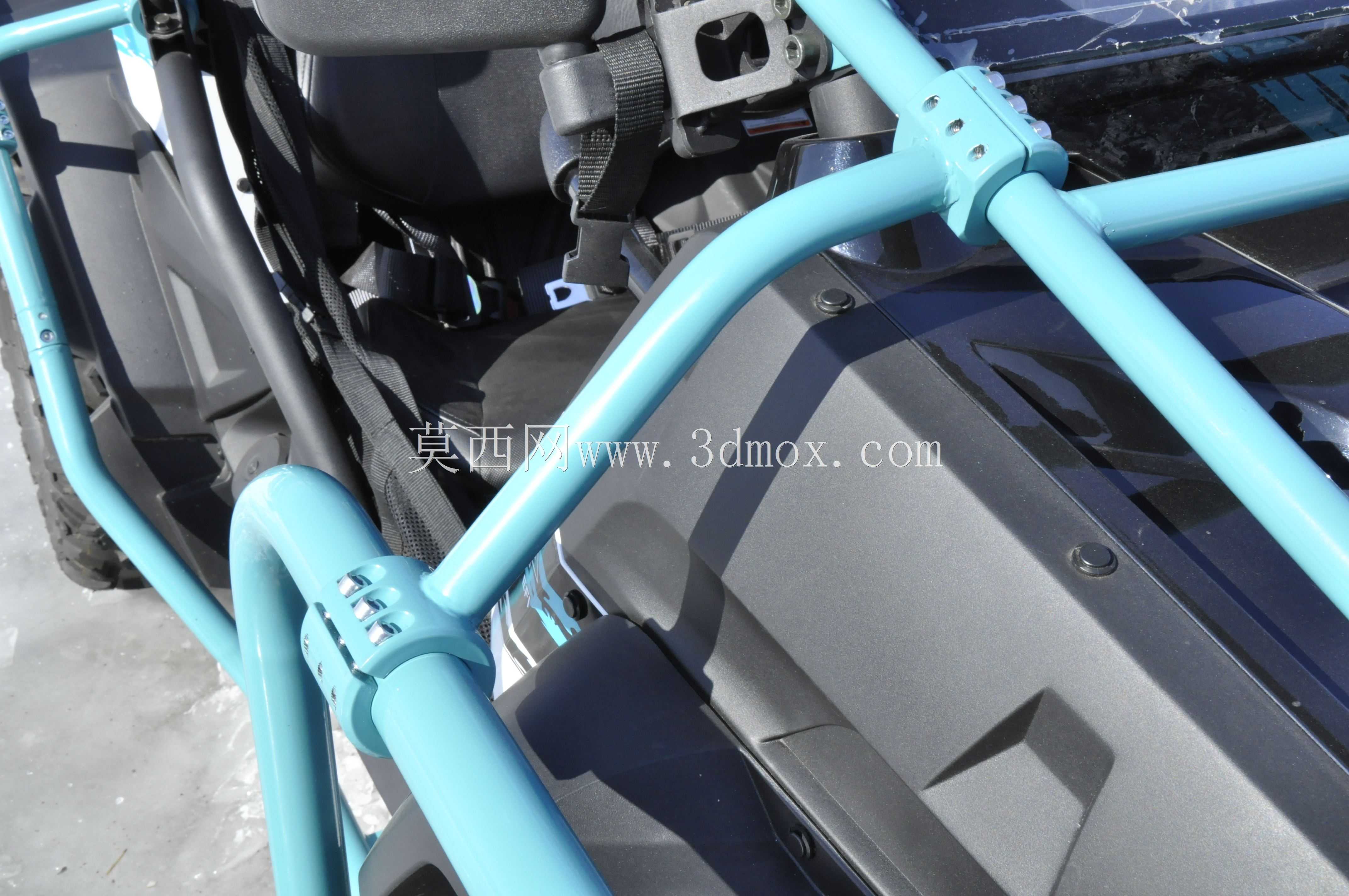

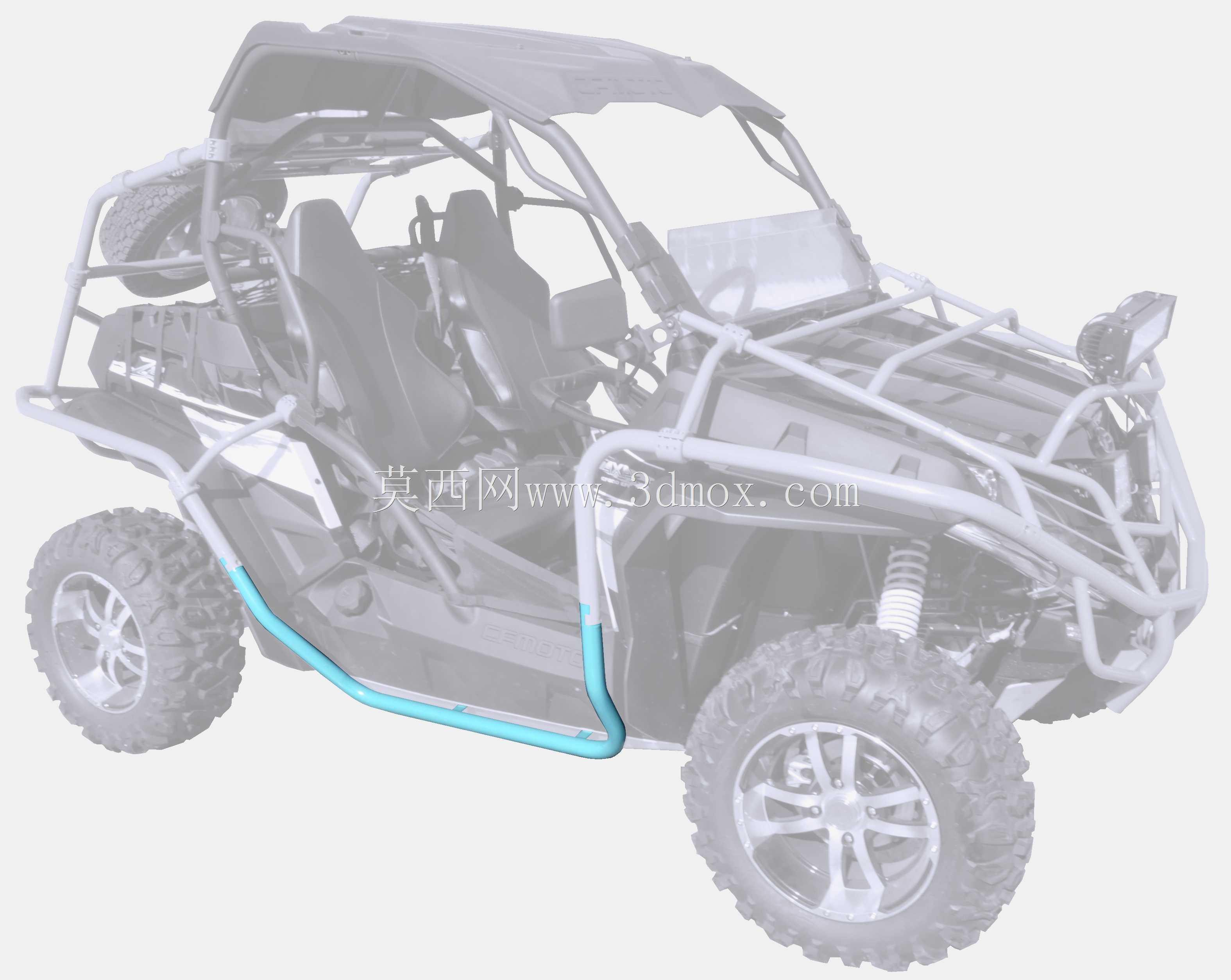

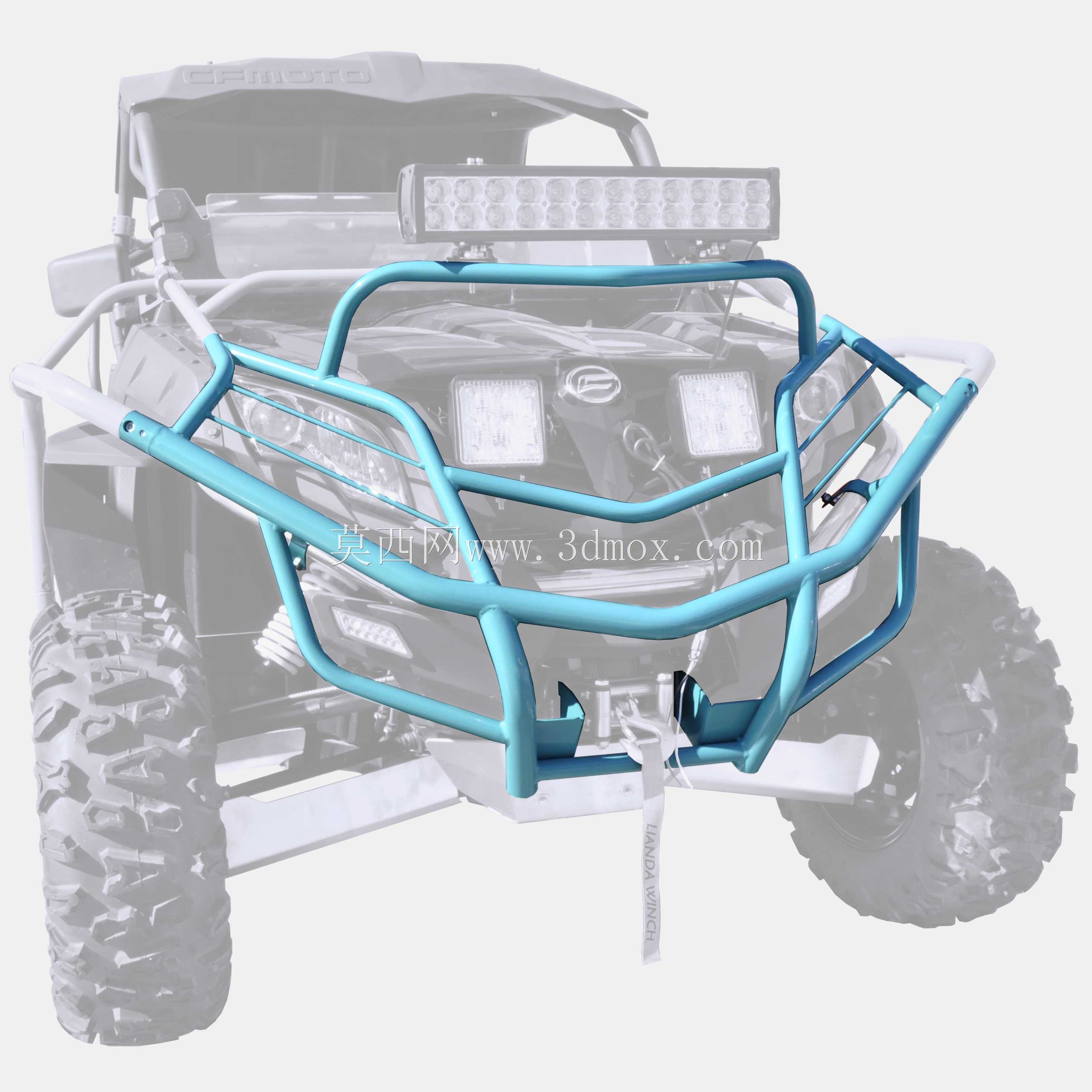

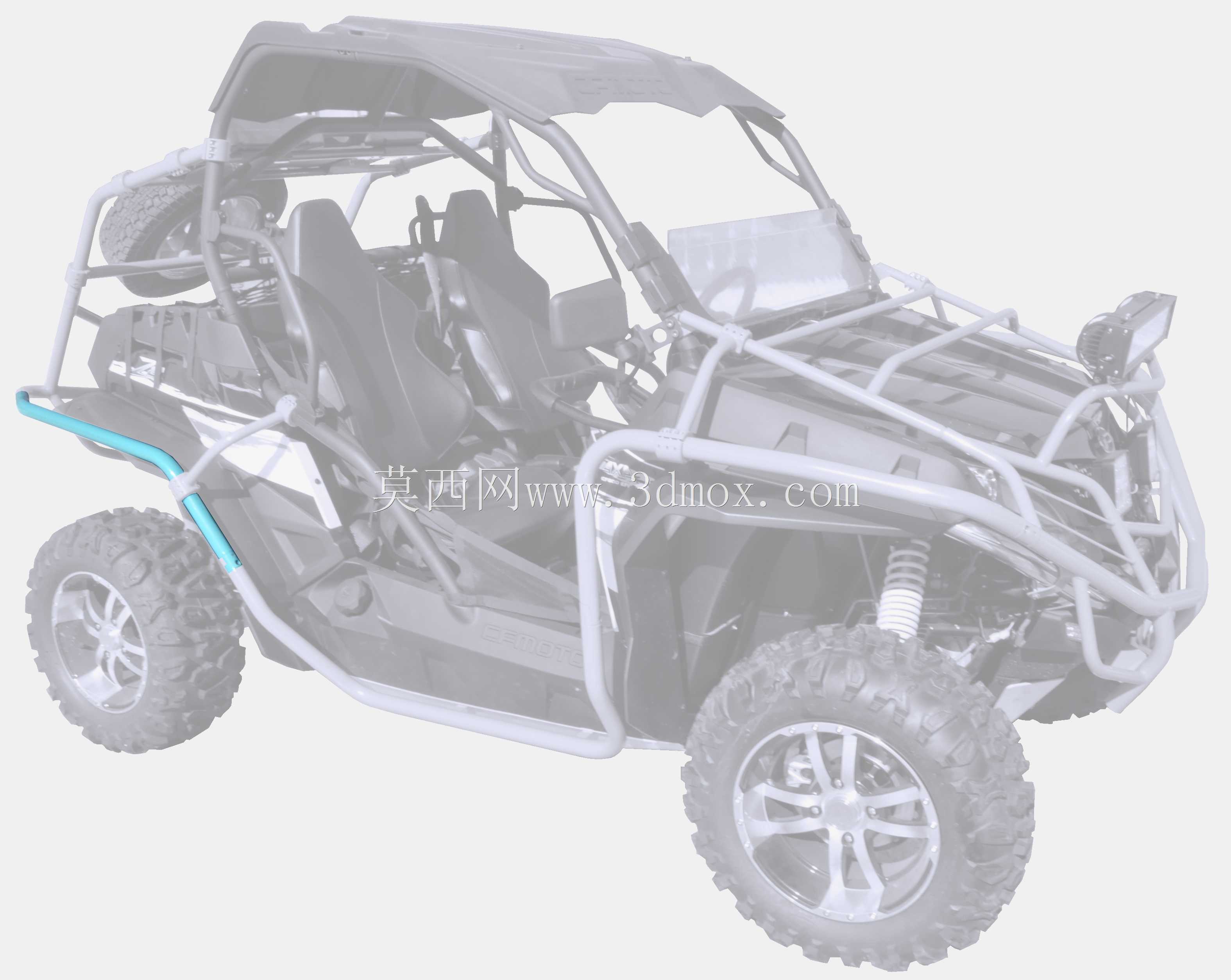

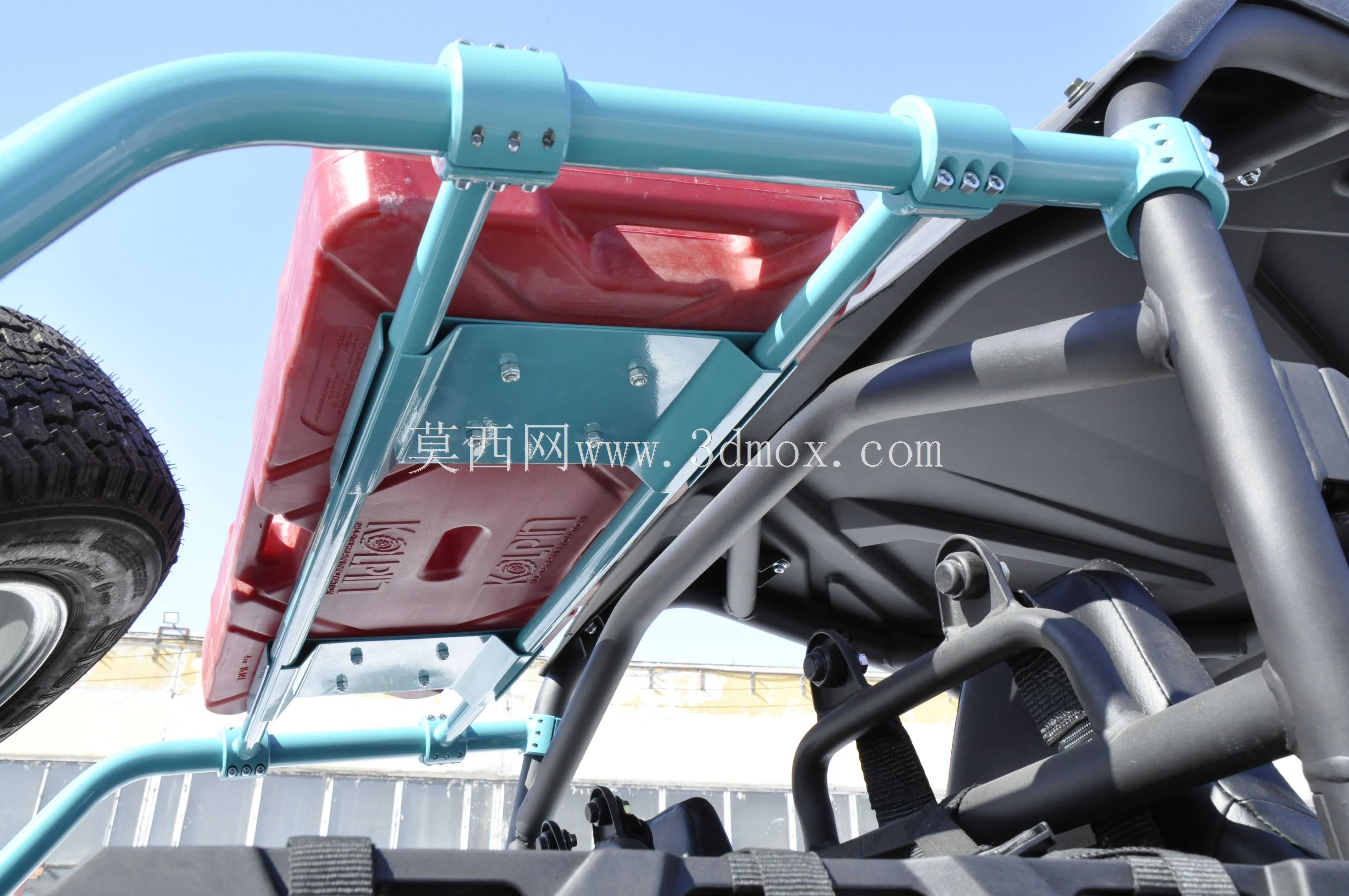

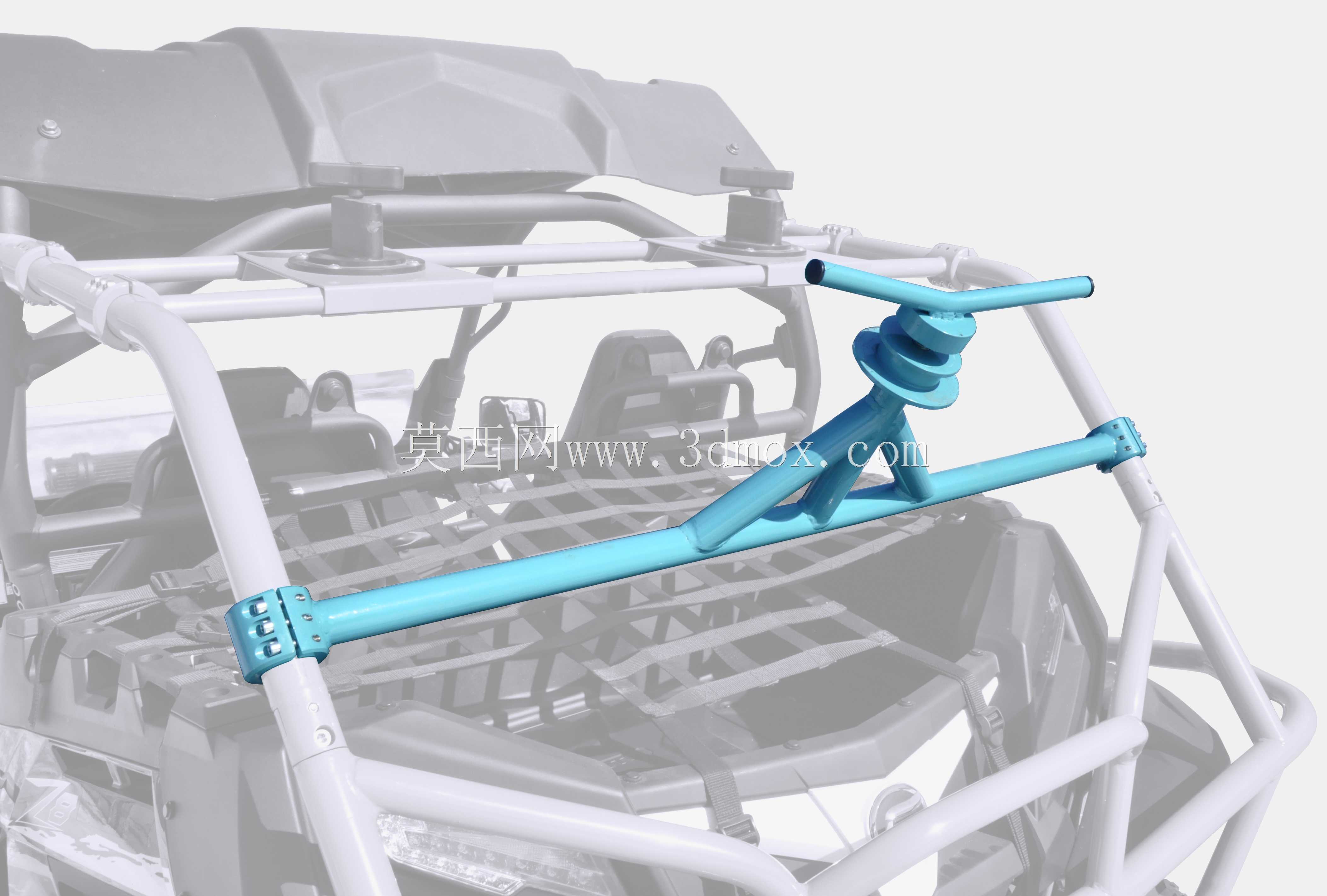

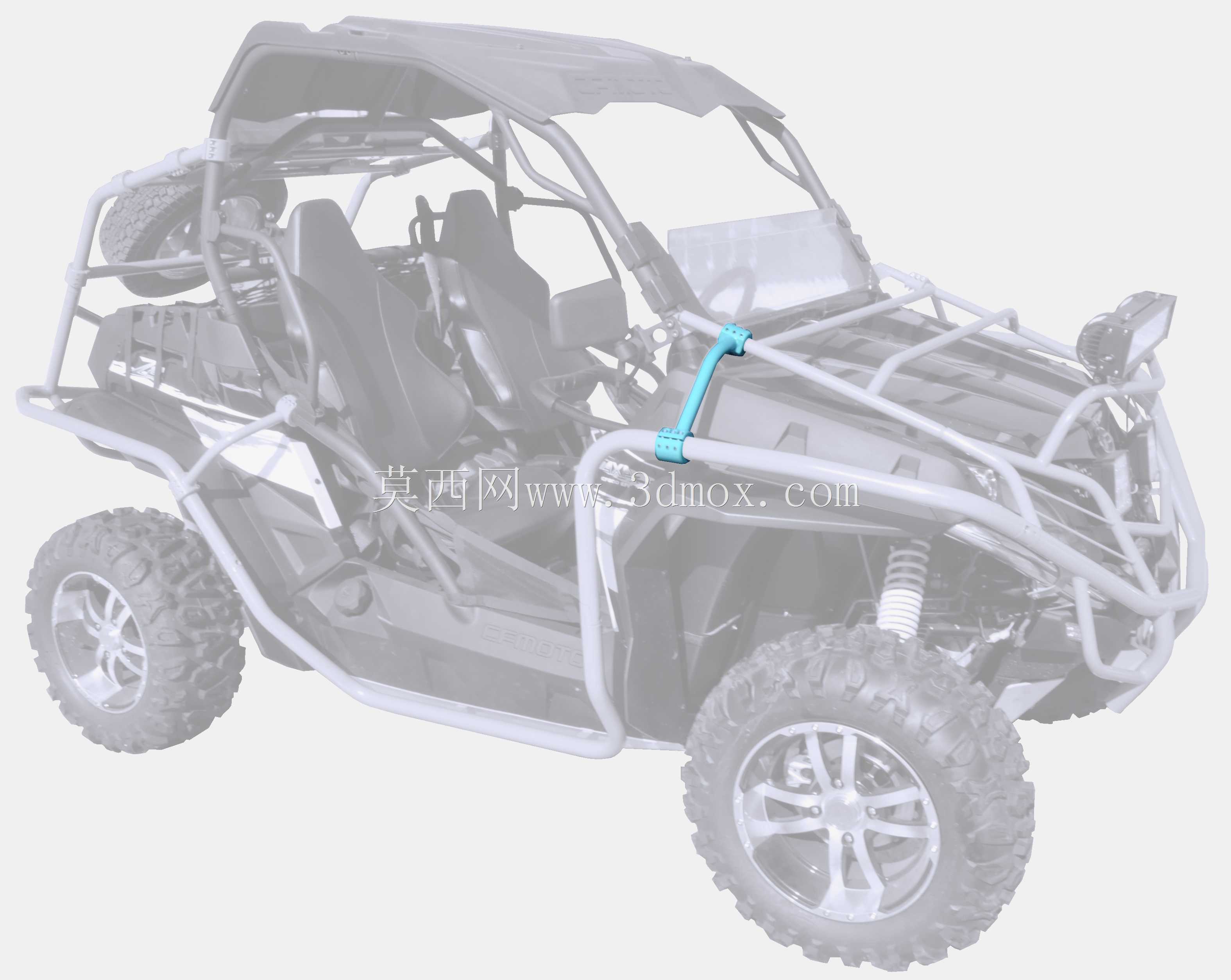

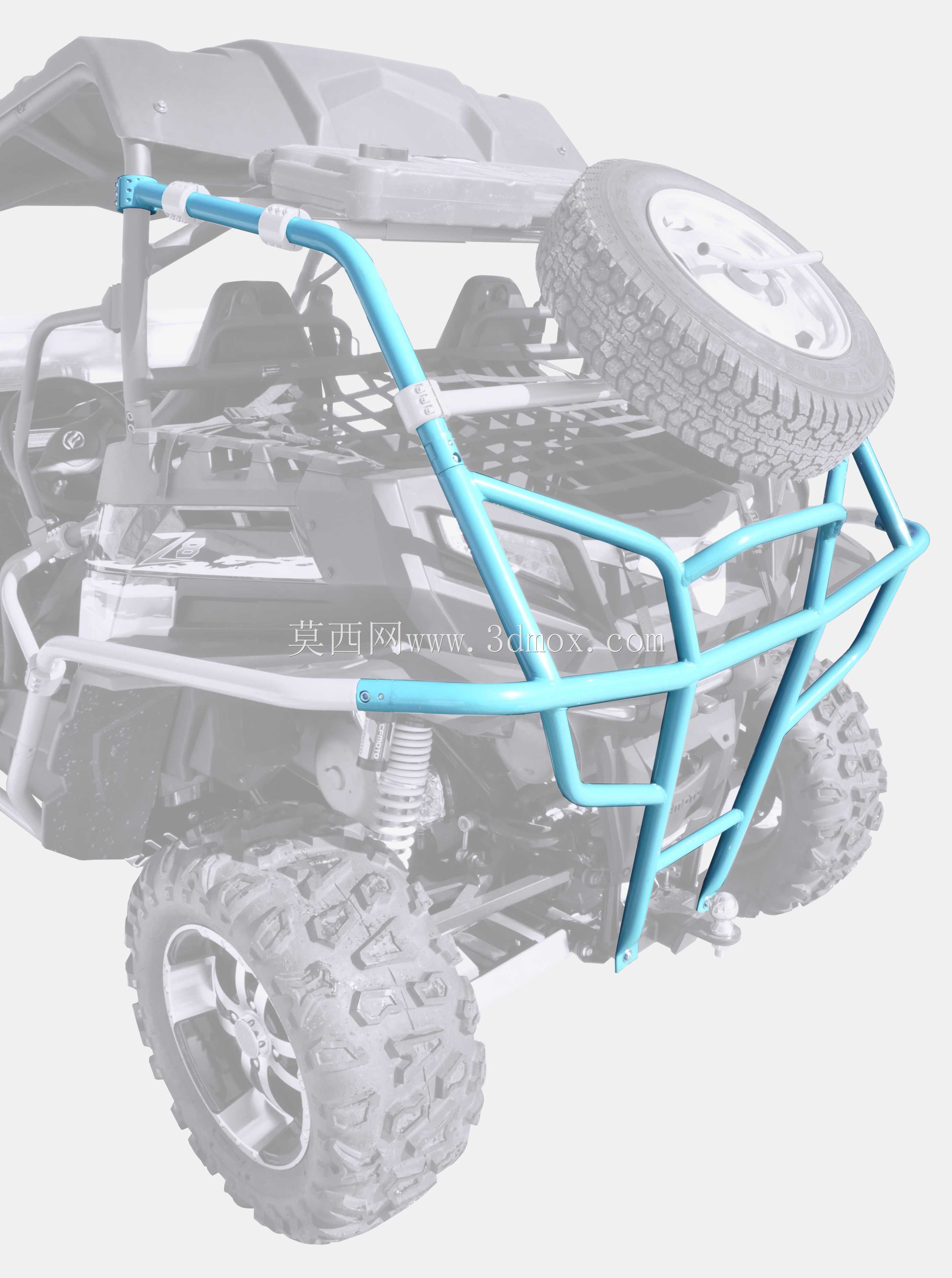

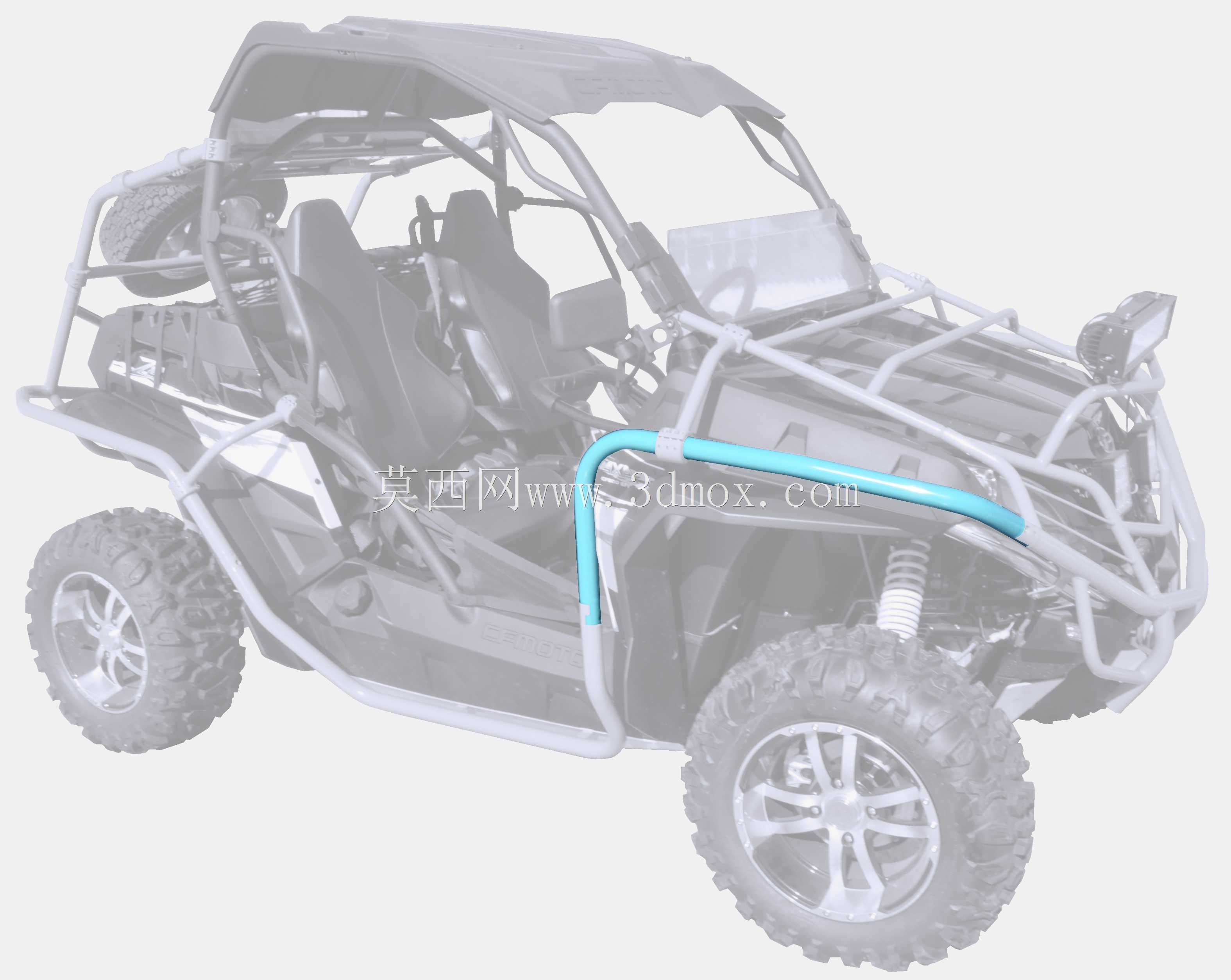

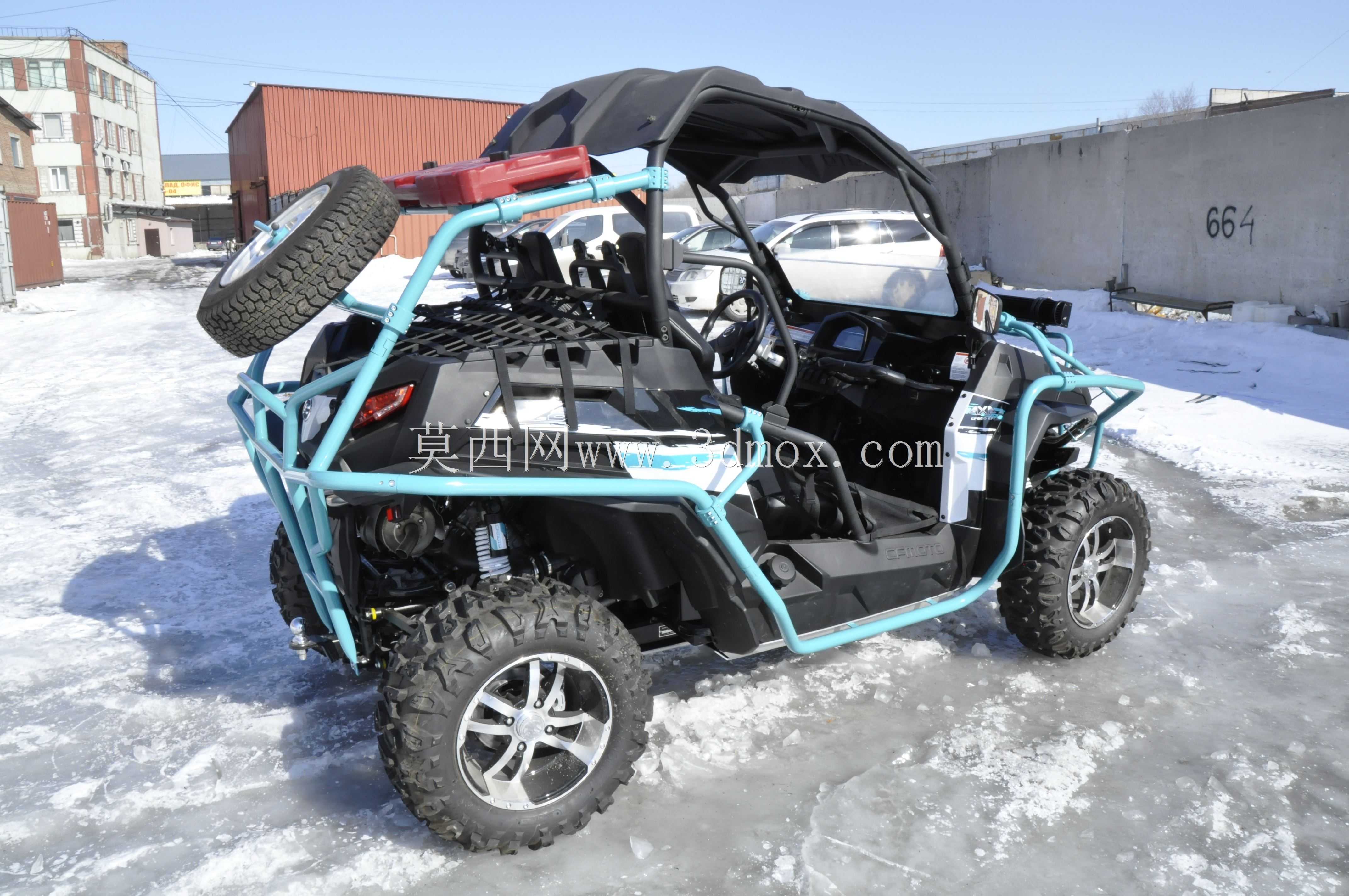

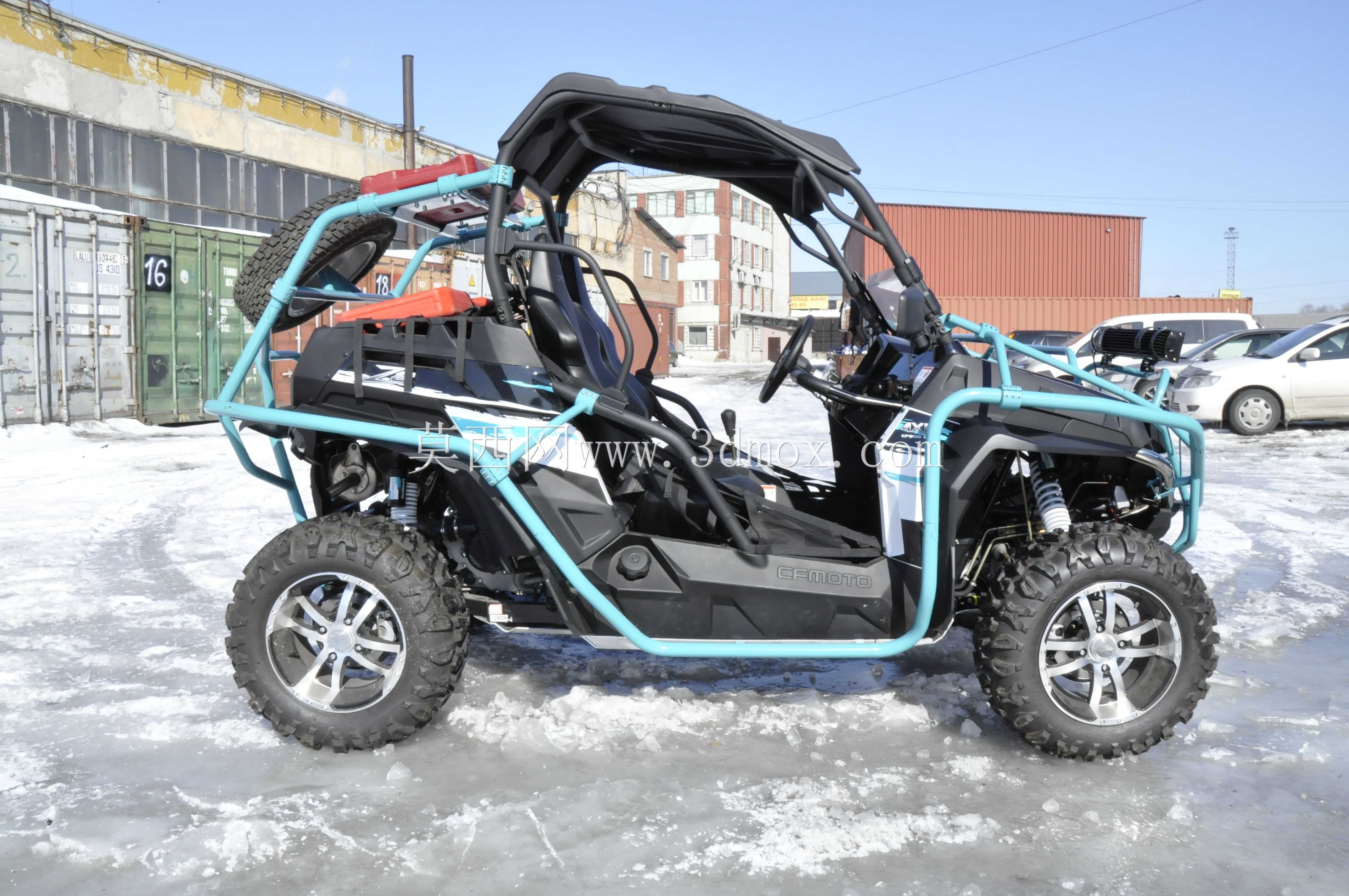

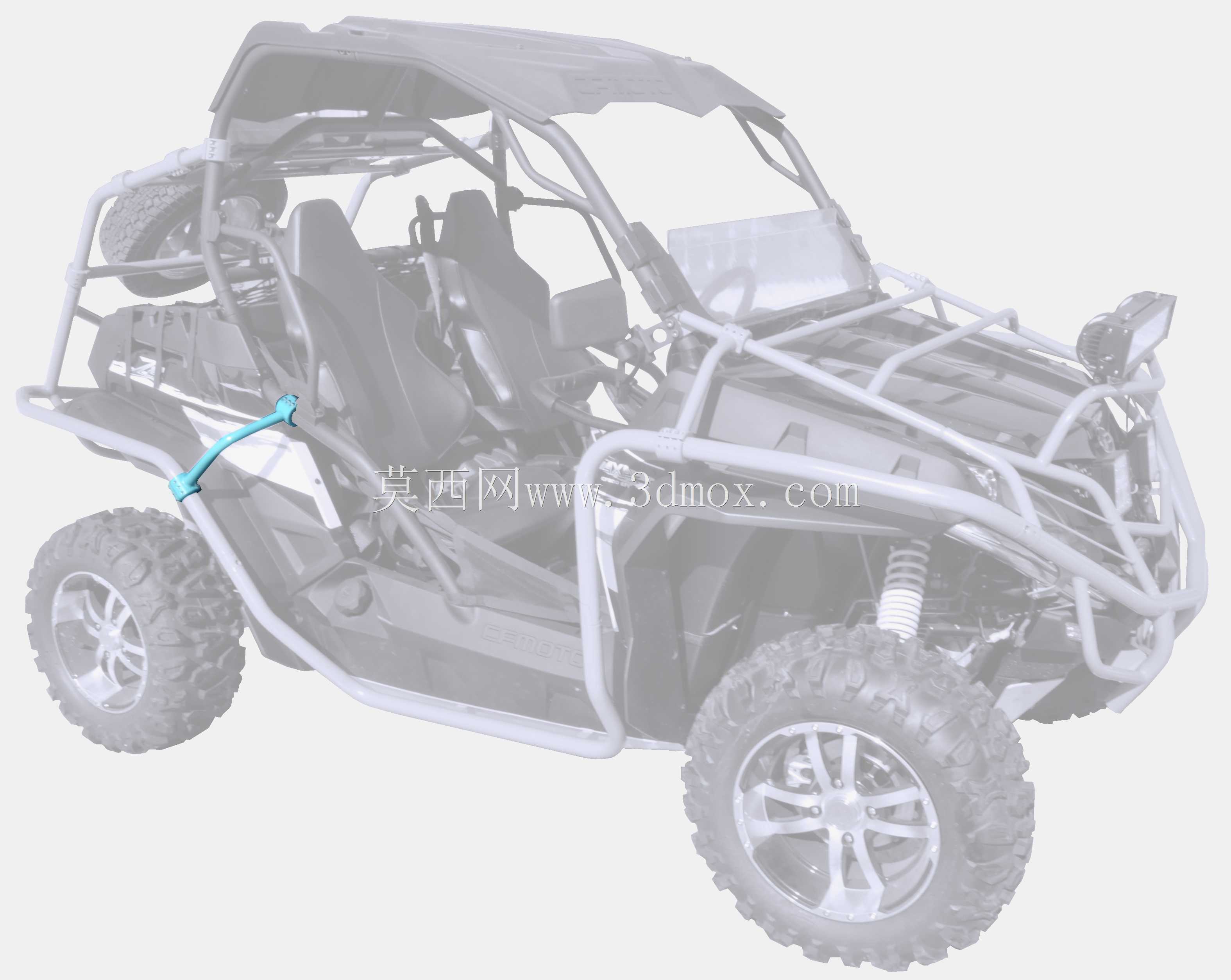

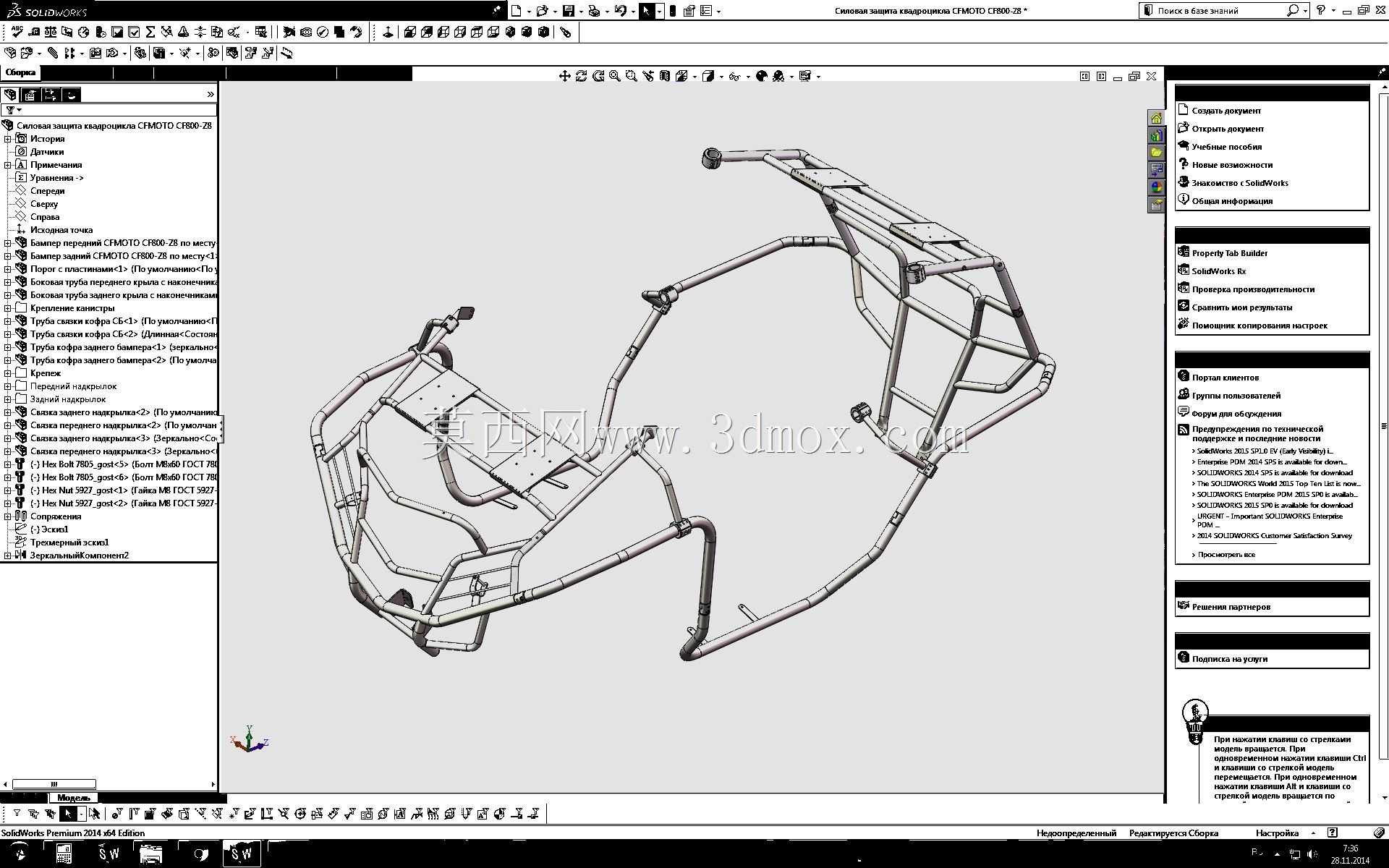

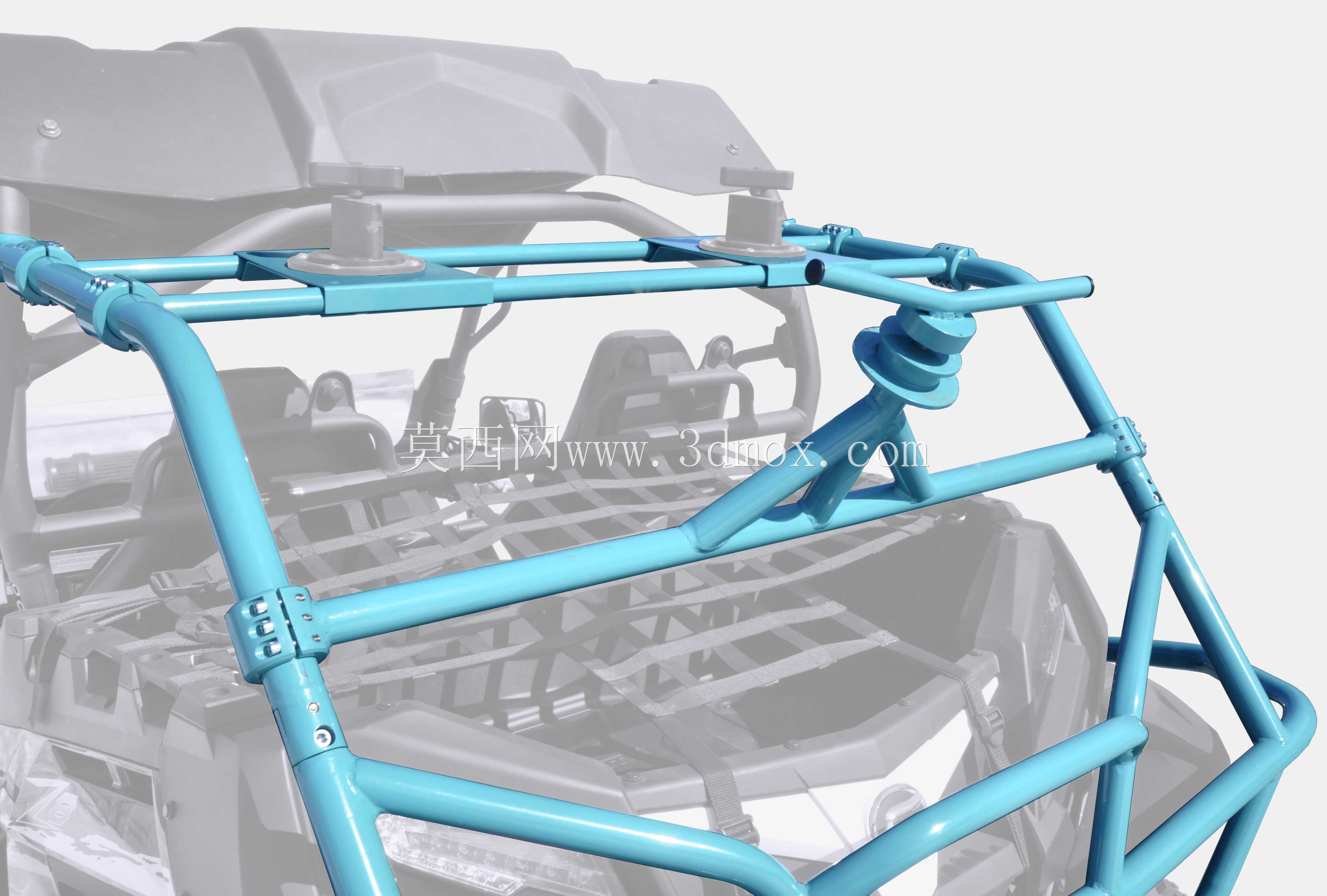

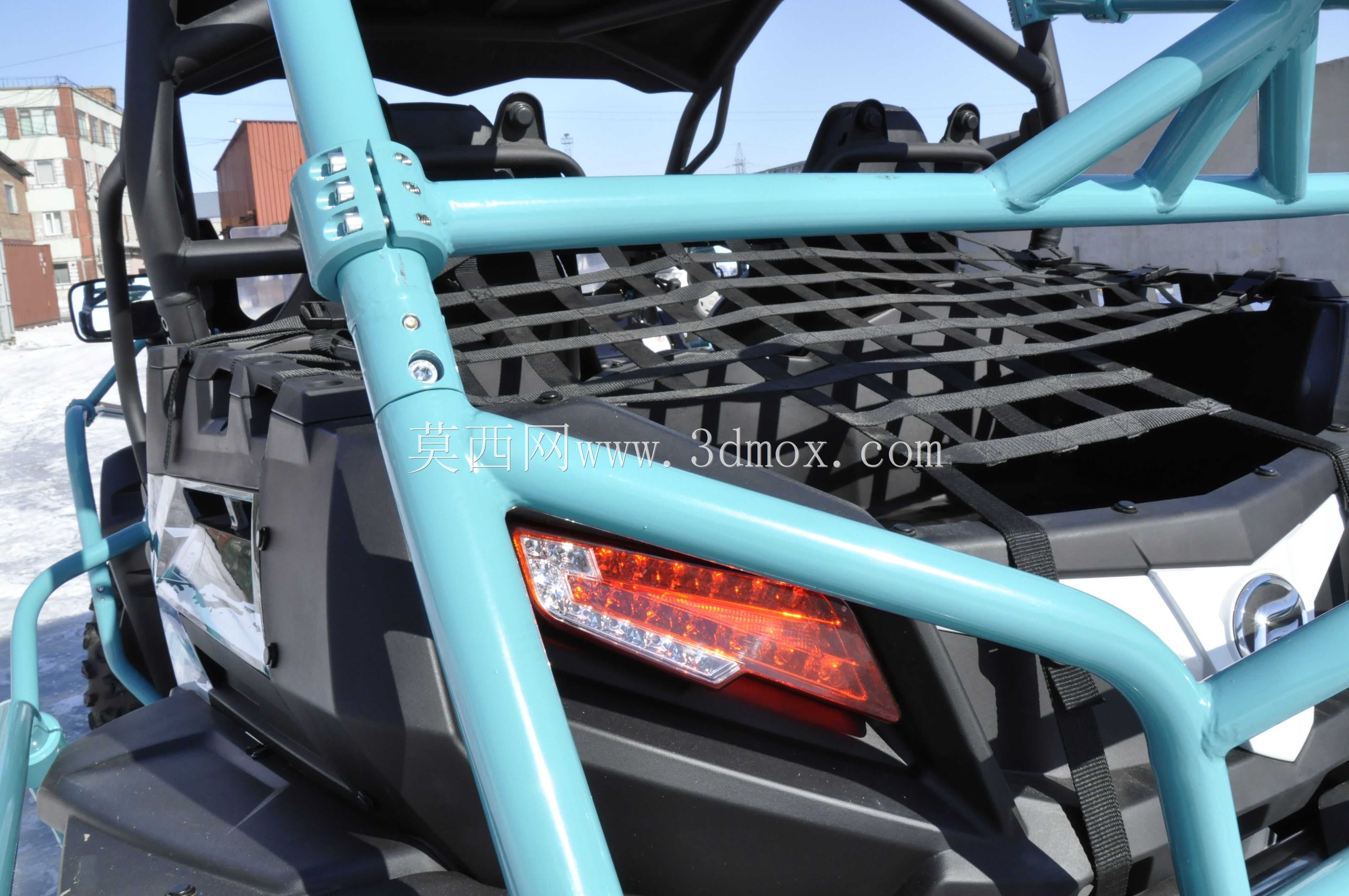

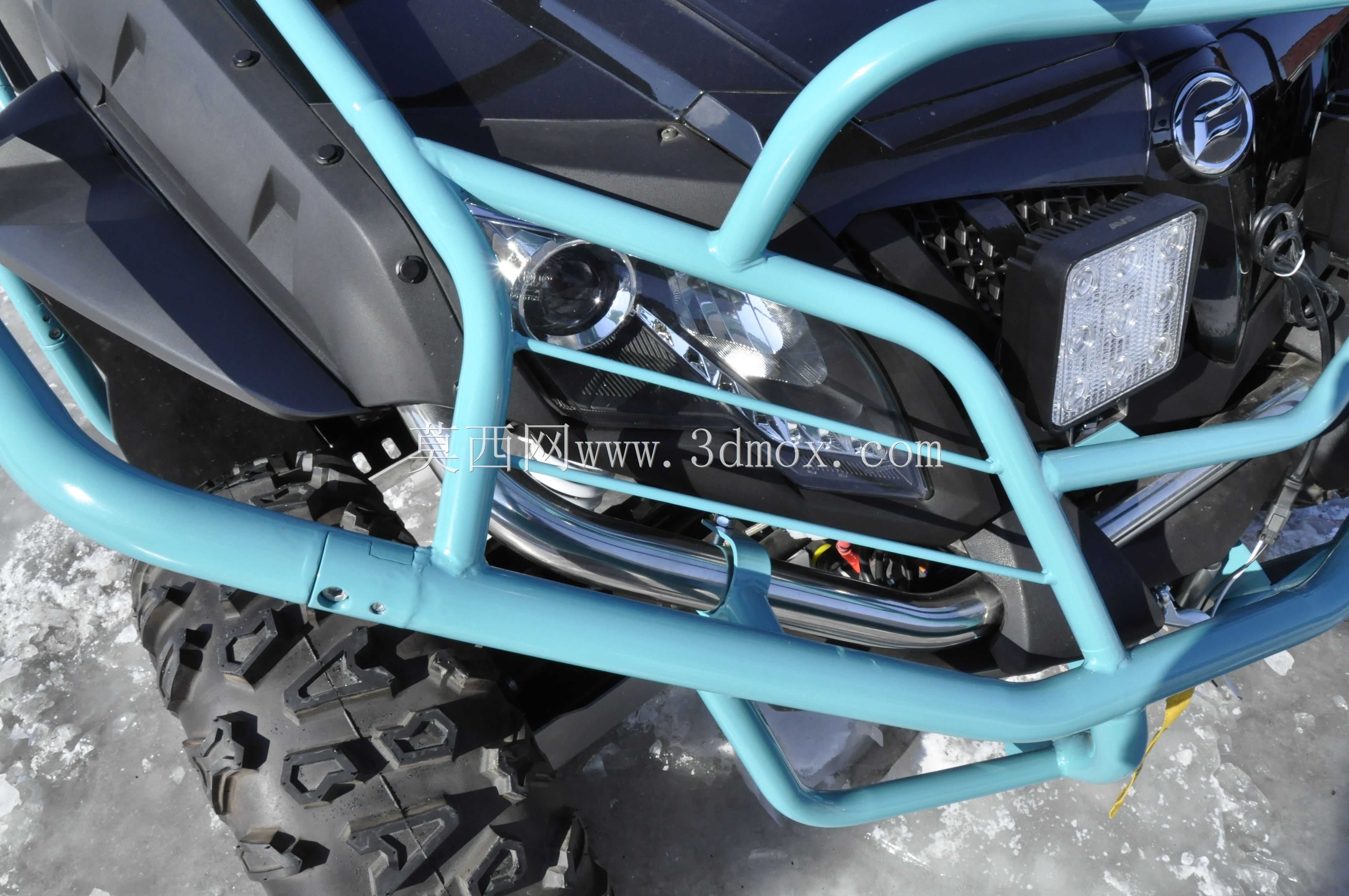

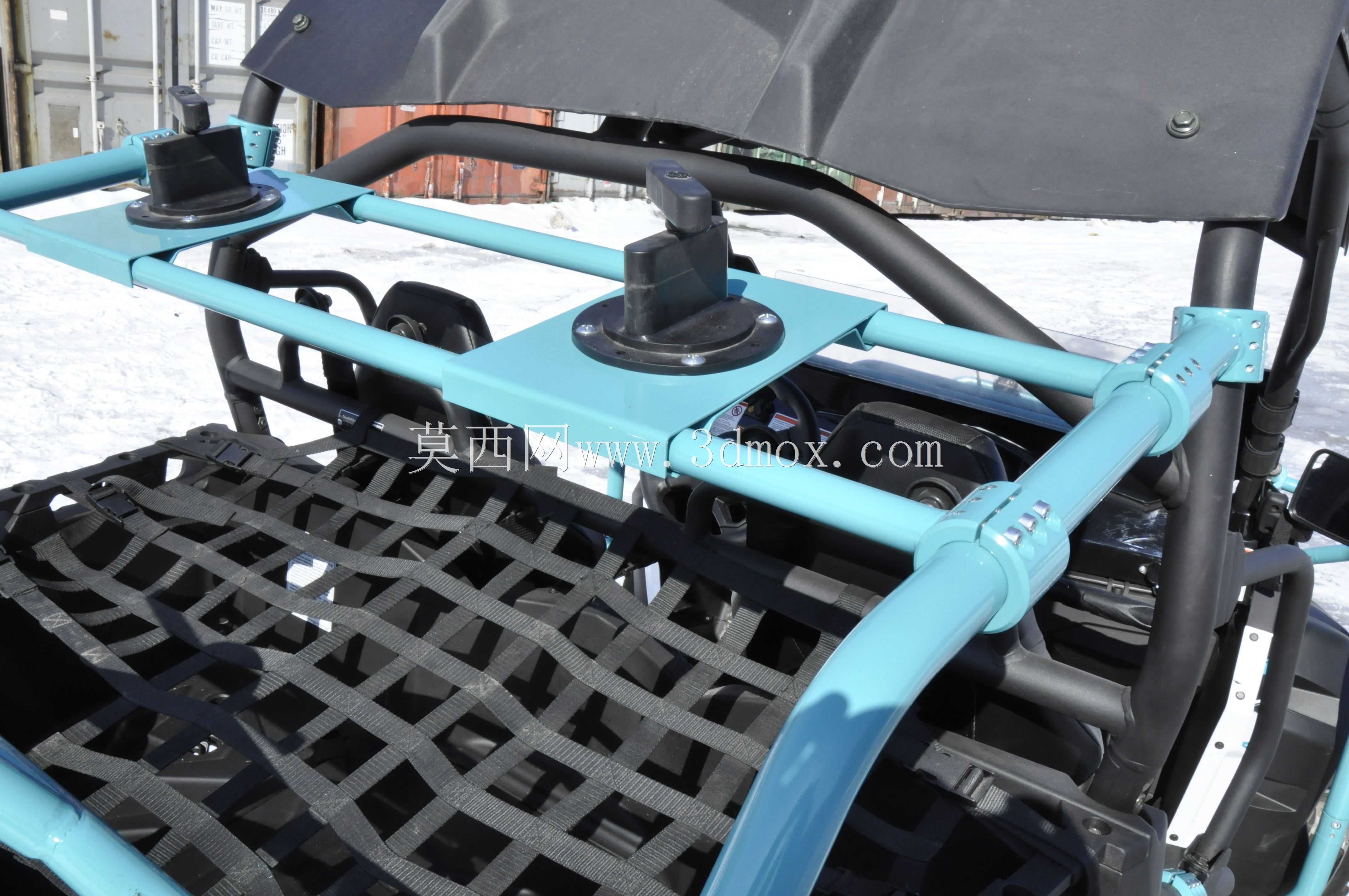

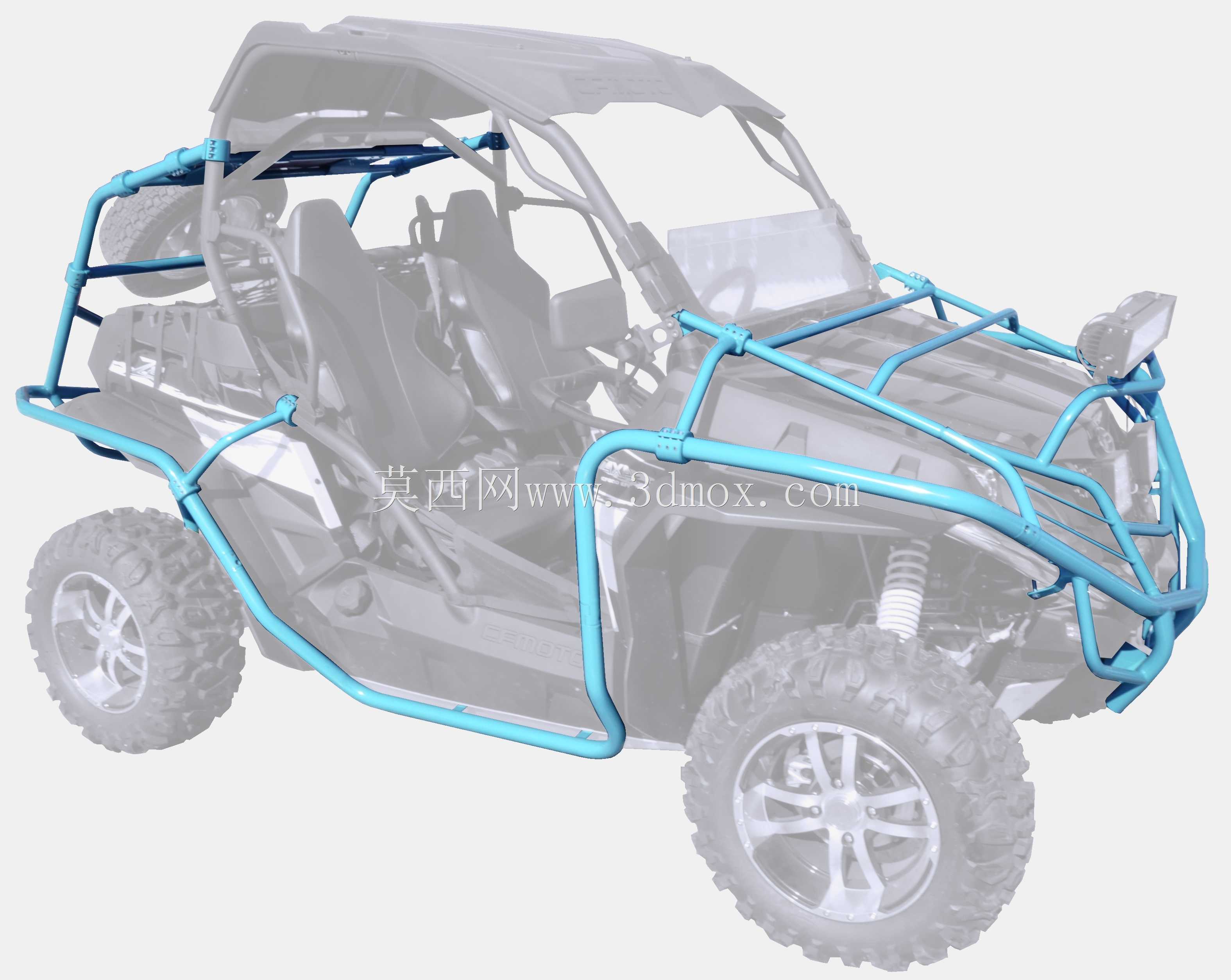

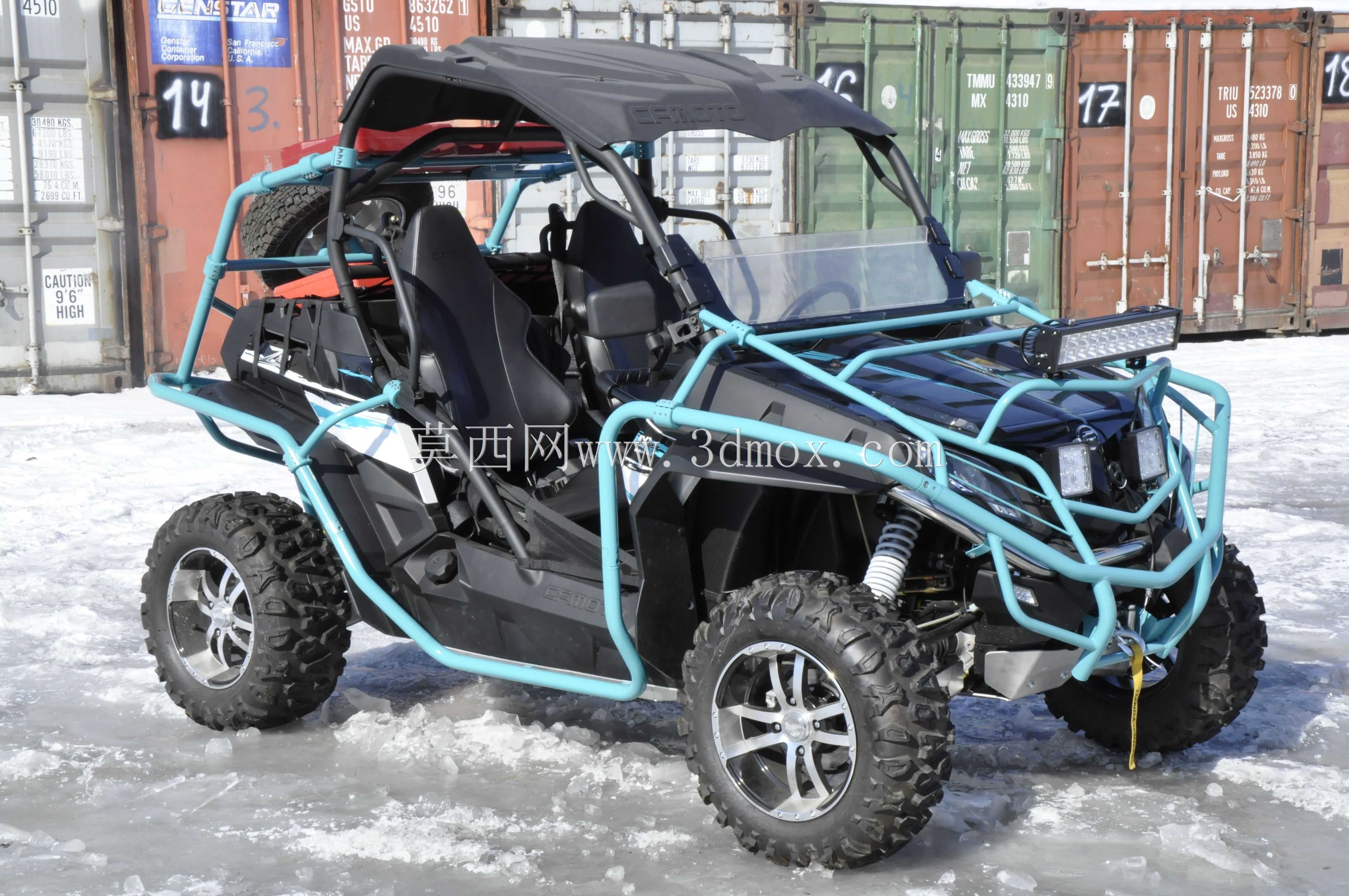

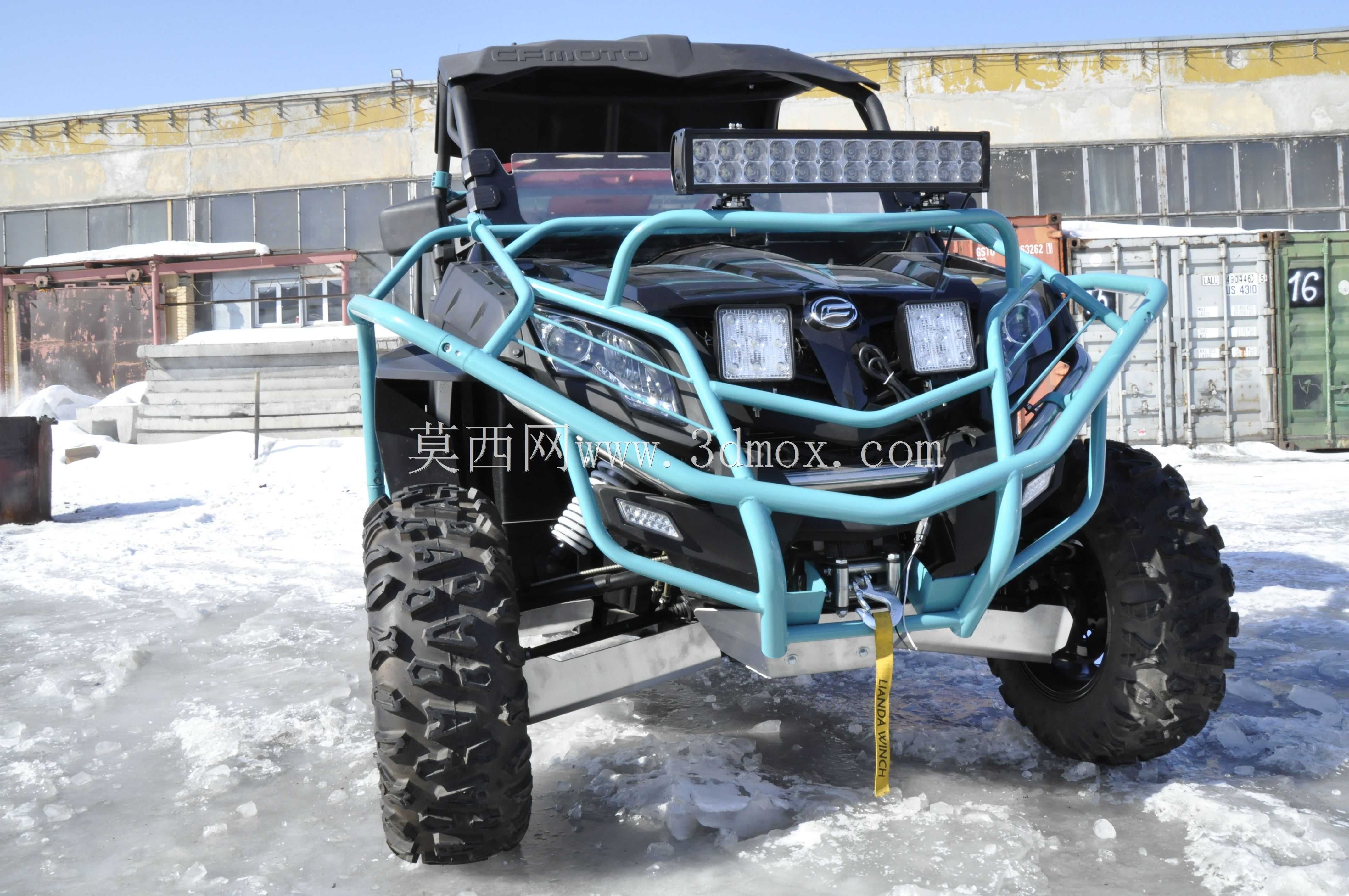

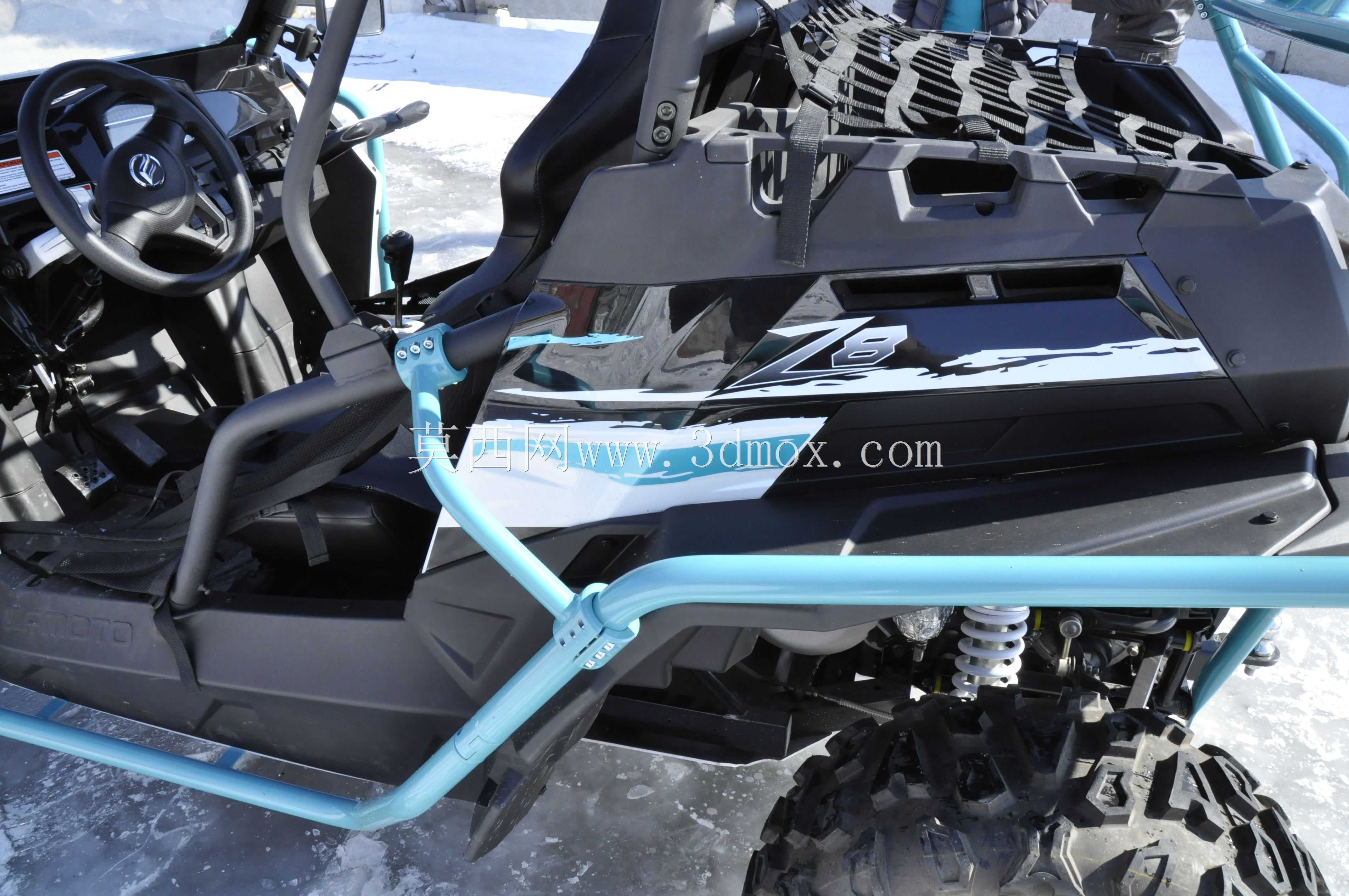

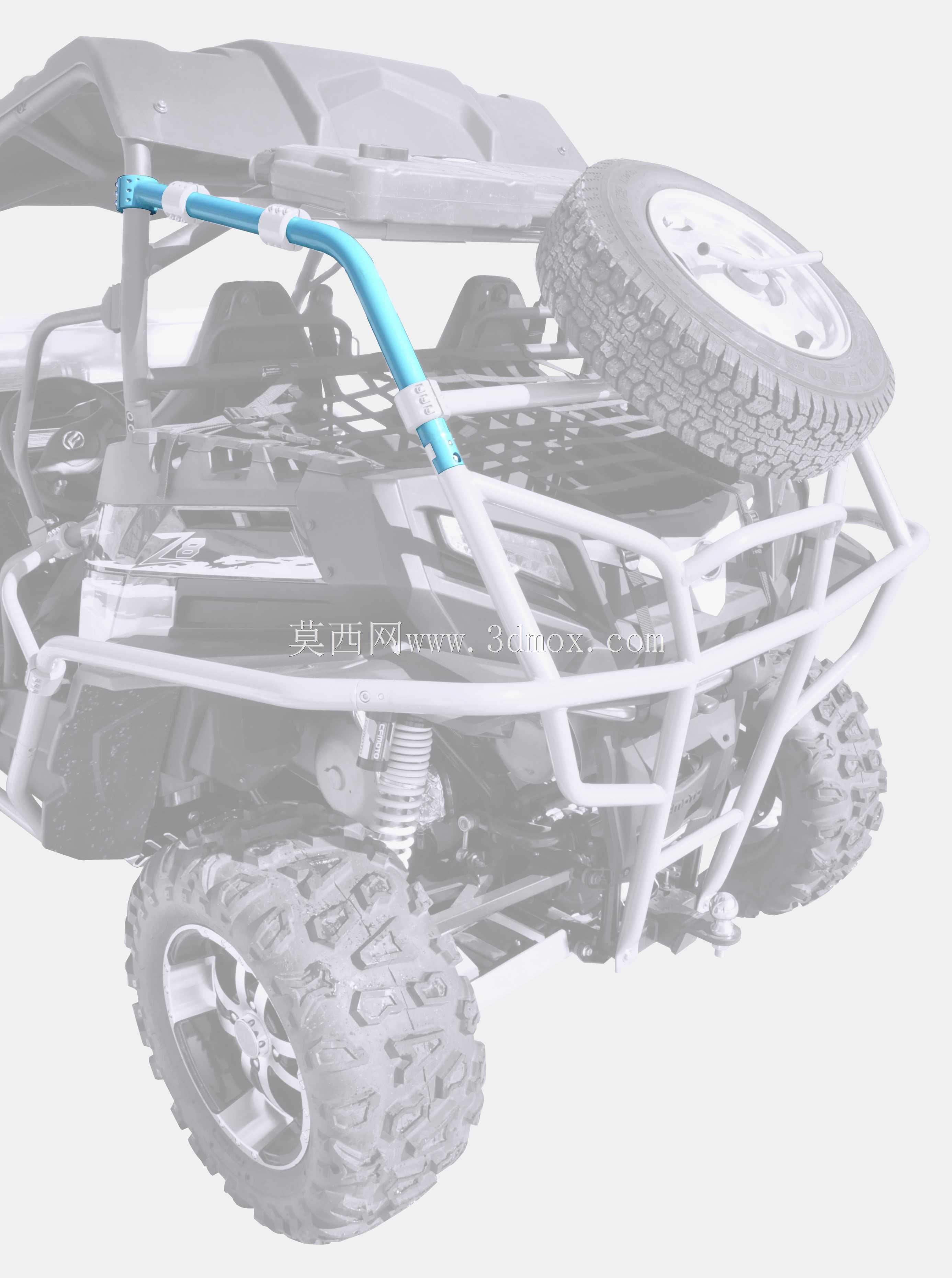

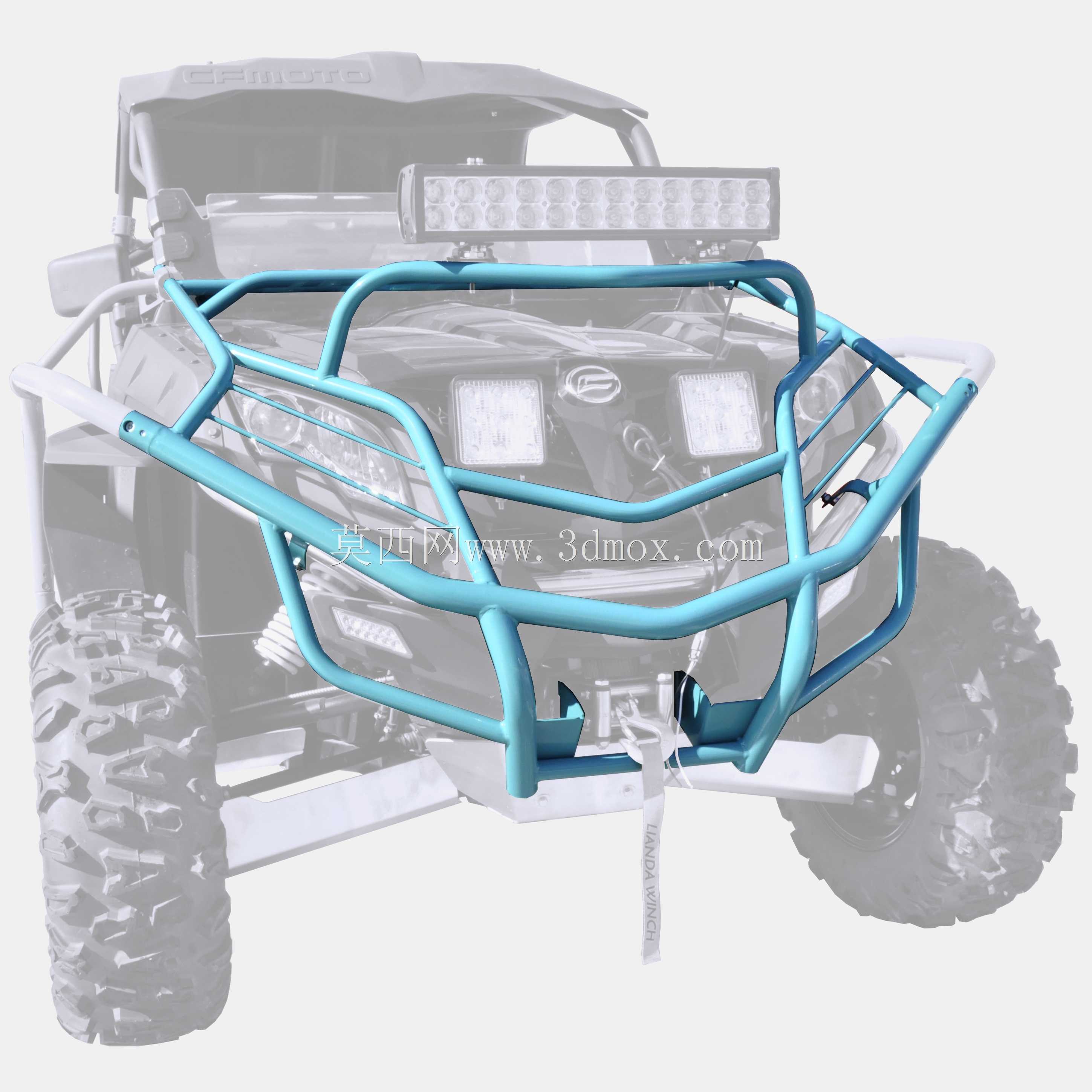

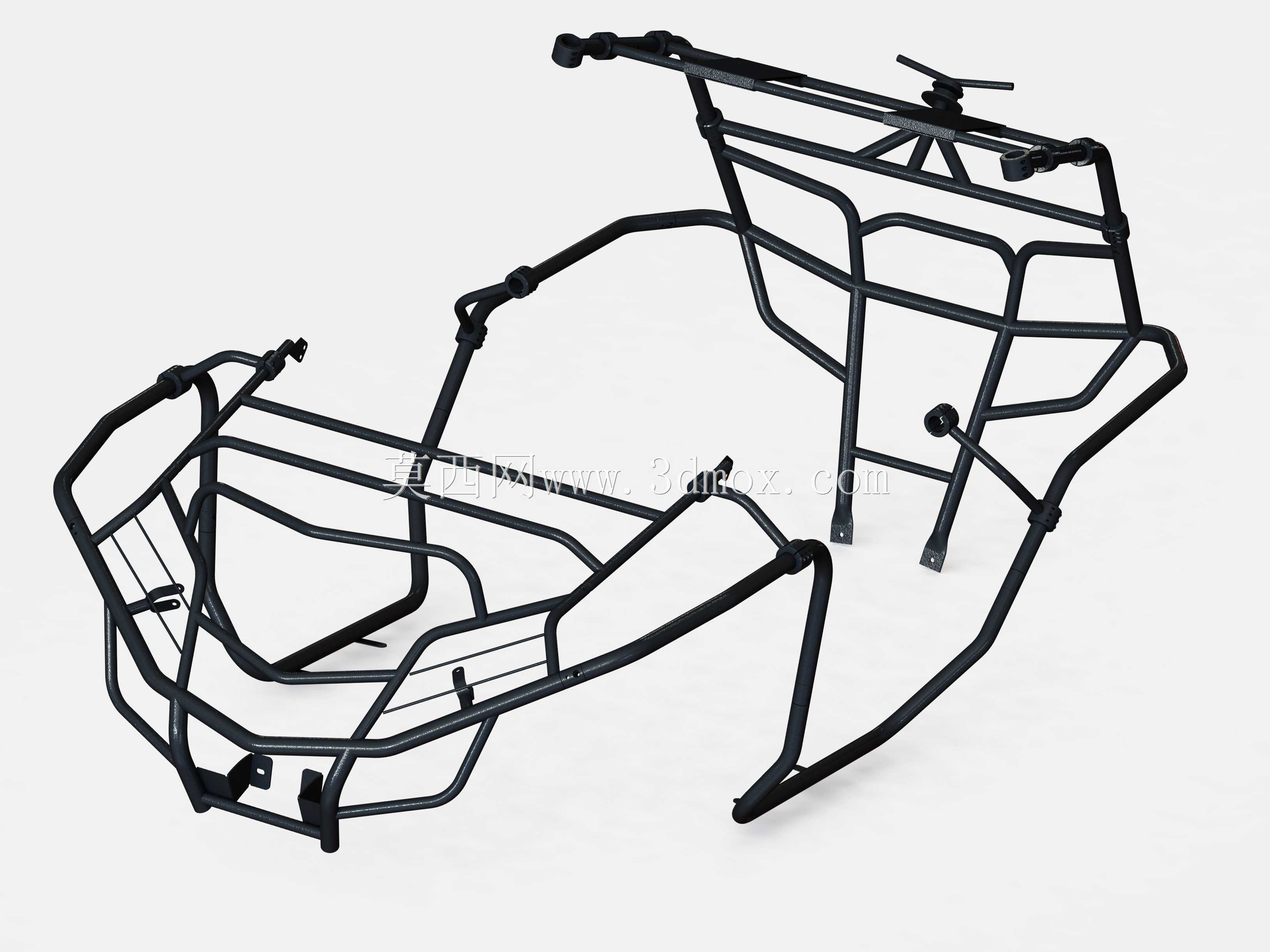

该套结构总成适配春风CF800 Z8系列四座全地形越野车型，主要面向户外越野探险、林区巡检、雪地作业、荒漠通勤等非铺装路面使用场景，能够在复杂路况下为整车核心结构与驾乘人员提供可靠的防护支撑。车架主体采用高强度合金钢焊接成型，整体采用笼式结构设计，在保证整体抗扭刚度的前提下尽可能优化了重量分布，前后配重经过多轮调校适配大尺寸越野轮胎的跳动行程，避免极限越野工况下出现结构干涉。外置的管式保险杠采用大管径冷弯无缝钢管制作，沿车头轮廓环绕布置，上部预留了辅助射灯的安装位，下部设置了拖车钩固定点，能够在正面碰撞、侧面剐蹭时率先吸收冲击能量，避免车头散热系统、灯具、覆盖件直接受损，同时管式结构也方便用户后期加装绞盘、置物架等拓展配件。车身侧部的门槛结构与车架纵梁直接连接，采用一体化冲压成型的加强板材，表面做了防滑耐磨处理，既能够作为驾乘人员上下车辆的踩踏支撑，也能在车辆发生侧倾、侧面托底时抵御侧向冲击，保护车底电池、线路与座舱结构不受损坏。设计阶段充分考虑了整车的安装边界，所有安装孔位均与原厂车身点位完全匹配，不需要额外打孔修改即可完成装配，保险杠与车架连接位置均设置了加强衬板，分散应力集中点，避免长期越野颠簸出现连接位开裂的问题。整体结构经过多轮有限元受力分析，在正面撞击、侧翻、托底等典型越野工况下的形变量均控制在安全范围内，既满足了越野场景的高强度防护需求，也兼顾了整车的轻量化要求，不会过多增加车辆簧下质量影响动力表现与操控灵活性，同时外露的管式结构也强化了车辆的硬派越野视觉风格。
