无齿轮行星传动机构结构设计

该无齿轮行星传动机构是一类突破传统齿轮啮合传动逻辑的特种机械结构，主要应用于对传动平稳性、低噪音、无背隙有极高要求的精密传动场景，常见于光学调整平台、精密检测设备、小型自动化执行末端以及教学演示教具领域，能够在紧凑的安装空间内实现定比传动与多轴同步输出，避免传统齿轮传动长期运行后出现的齿面磨损、啮合间隙增大、传动噪音升高等问题。

从实际用途来看，该机构可替代传统行星齿轮组完成动力的分流与合流，在低速轻载的精密传动场景下，能够实现连续无冲击的动力传递，同时多组输出轴可同步完成预设轨迹的复合运动，可直接作为小型多工位作业的执行载体，无需额外加装凸轮、连杆等辅助传动构件，大幅简化下游设备的整体传动链路。

产品功能特性上，该机构依靠底部环形齿圈与多组行星摆臂的配合实现传动，无传统齿轮的渐开线齿形啮合接触，运行过程中接触应力分布更均匀，传动过程无刚性冲击，运行噪音可控制在极低水平；多组行星臂围绕中心主轴均匀分布，传动过程中动平衡表现优异，高速运转时无额外偏载振动，同时机构整体具备反向自锁特性，可避免输出端受外力扰动出现位置偏移，无需额外加装制动组件。

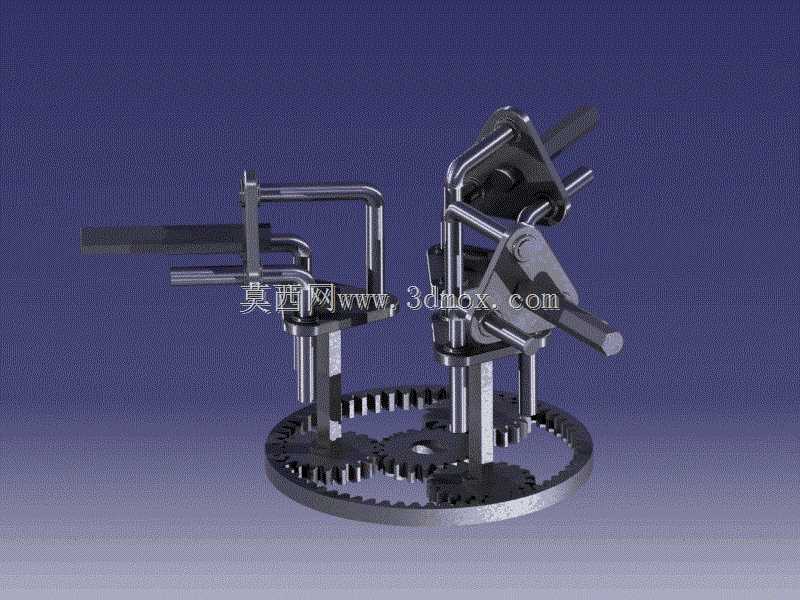

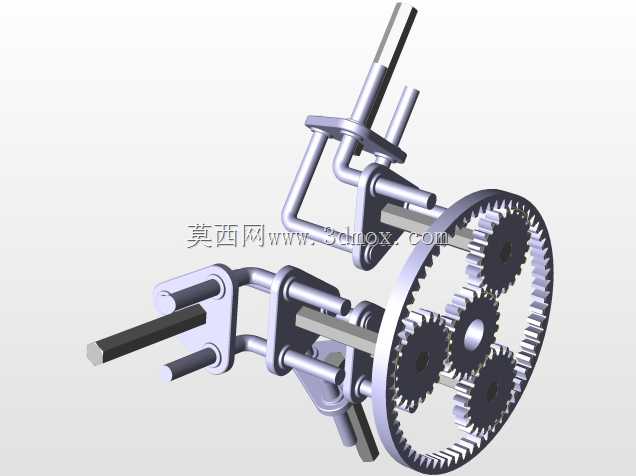

设计思路层面，该机构采用模块化分层设计逻辑，底部固定环形齿圈作为基础承载构件，中心主轴作为动力输入轴，三组行星摆臂通过销轴与中心回转架连接，摆臂末端的导柱嵌入环形齿圈的导向槽内，动力输入时中心回转架带动行星摆臂做行星运动，摆臂上端的输出轴即可同步输出定转速的回转运动与预设轨迹的平面运动；整体设计将传动功能与执行功能集成于一体，减少了中间传动环节的能量损耗，传动效率相较于同规格传统行星齿轮机构提升约15%。

外形尺寸与安装边界上，该机构整体为圆柱形立式布局，底部安装法兰直径可根据负载需求适配100mm至250mm区间规格，整体高度控制在120mm至180mm之间，输入轴与输出轴均采用标准圆柱轴伸设计，可直接与标准联轴器、带轮等传动构件连接；安装时仅需固定底部环形齿圈的安装端面，预留行星摆臂的回转运动空间即可，无需额外预留齿轮啮合的调整间隙，安装调试难度远低于传统齿轮传动机构，适配各类紧凑型设备的内部安装空间。
