L型转弯滚筒输送线结构设计

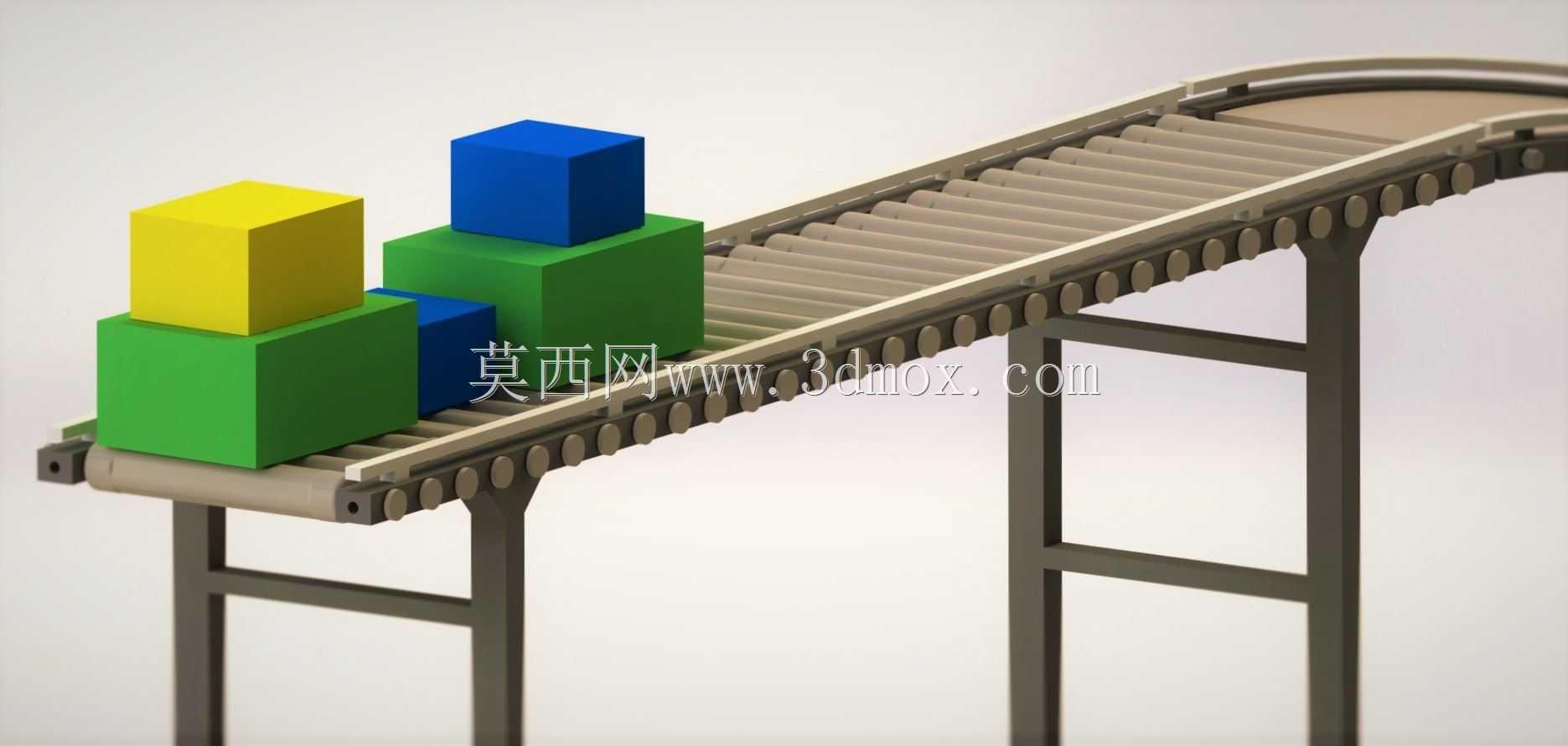

这款L型转弯滚筒输送设备主要面向生产车间内部物料转运、仓储分拣线货品流转、电商仓配区域包裹输送等场景设计，可实现物料在90度转向路径上的平稳输送，无需额外设置转角移载机构，能够有效缩减生产线布局的占用空间，适配厂房内受限的场地排布需求。设备主体采用标准滚筒排布结构，直段部分滚筒等间距平行布置，转弯段采用锥度滚筒设计，可保证输送面在转弯路径上的线速度一致，避免货品在转向过程中出现偏移、卡顿甚至滑落的问题，支撑腿采用方管焊接结构，搭配横向加强筋提升整体框架的刚性，长时间重载运行也不会出现框架变形的情况。设计阶段优先考虑了不同场景的适配性，整体框架采用模块化拼接思路，直段与转弯段可通过标准连接件快速组装，用户可根据自身场地的实际布局需求调整各段长度，也可拓展多段转弯结构实现更复杂的输送路径排布。滚筒两端采用标准轴承座安装，运行阻力小、噪音低，日常维护仅需定期检查轴承润滑状态即可，运维成本极低。设备的安装边界可根据实际需求调整支腿高度，适配不同高度的上下游生产设备对接，输送面宽度可覆盖常规箱装货品、工装托盘、袋装物料的尺寸需求，单段承载能力可满足多数常规生产场景的物料重量要求。输送面的滚筒间距经过优化设计，既保证了小尺寸货品不会出现卡滞掉落的问题，也兼顾了设备整体的制造成本，框架表面采用喷塑处理，具备不错的防锈耐磨能力，可适应车间内多粉尘、少量油污的工作环境。设备可搭配驱动单元实现动力输送，也可作为无动力自流输送线使用，对接生产工位时可辅助操作人员轻松移动重型工件，降低人工搬运的劳动强度，在轻工制造、食品包装、电子组装、汽配加工等行业的生产线上都能适配使用，可有效提升车间内部的物料流转效率，减少工序间的物料等待时间，助力生产线实现连续化的流转作业。
