防疫防护面罩支架注塑模具结构设计

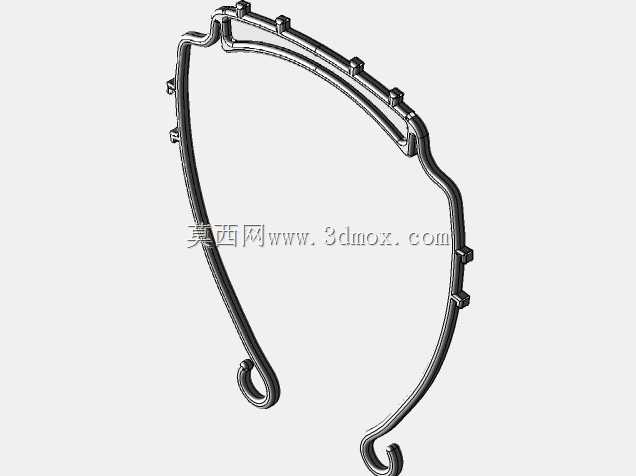

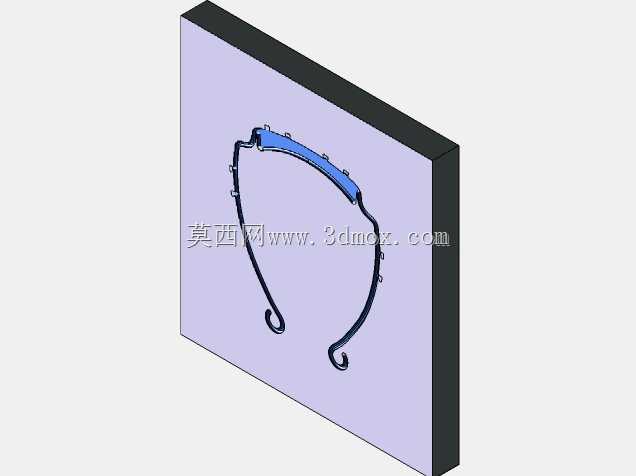

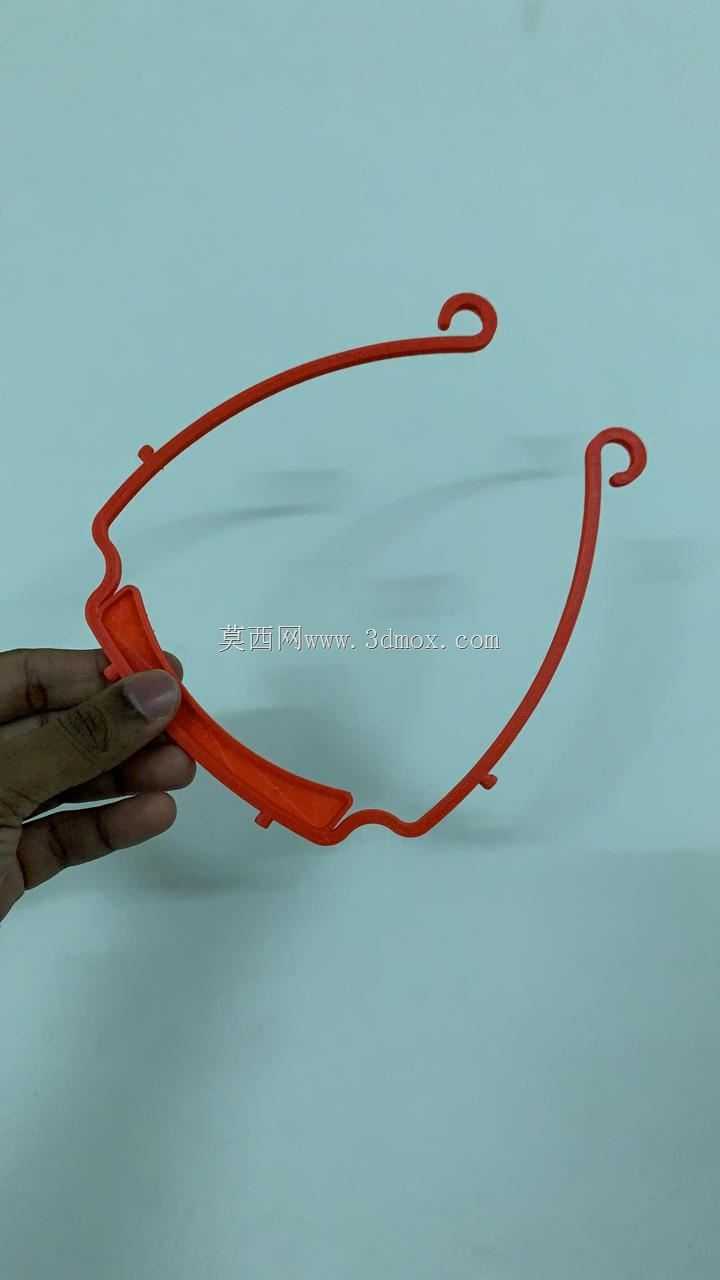

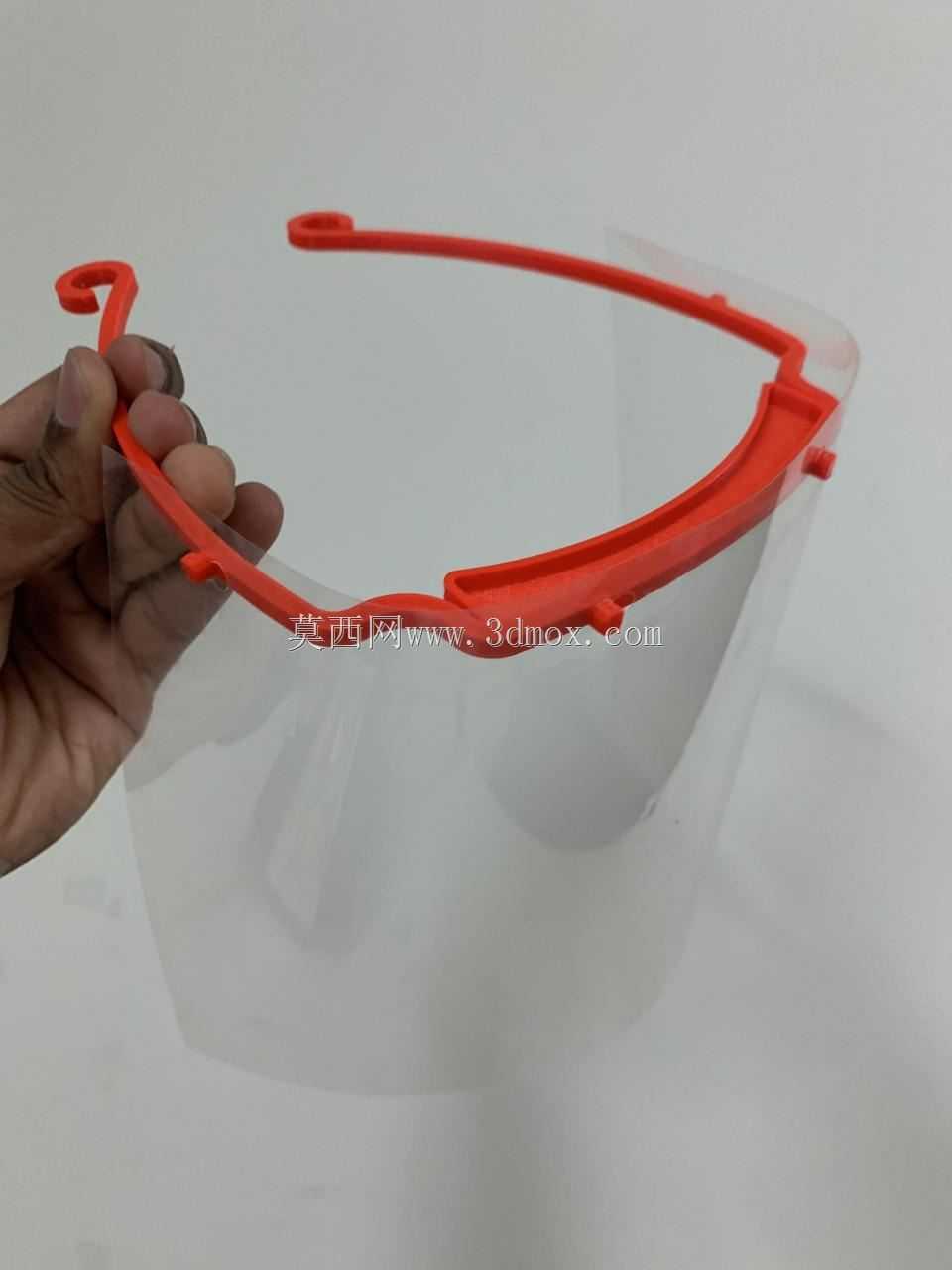

这套模具对应的核心产品是防疫场景下使用的防护面罩支架，主要应用于发热门诊、核酸采样点、定点救治医院等一线防疫场景，配套透明防护面屏使用，为医护人员、流调人员、口岸检疫人员提供面部飞溅物阻隔的支撑结构，同时也可适配工业打磨、化学实验、粉尘作业等需要面部防护的民用场景，替代传统绑带式面罩的佩戴结构，提升长时间佩戴的舒适度与固定稳定性。产品本身的功能特性围绕佩戴适配性展开，支架整体采用贴合人体面部轮廓的弧形曲线设计，上部设置等距排布的卡扣位，用于卡合固定透明PET防护面屏，两侧延伸出带弧度的挂耳结构，无需额外绑带即可直接挂接在使用者耳部，挂耳末端做圆弧收边处理，避免长时间佩戴对耳后皮肤造成压伤，支架上部的贴合边做薄型处理，佩戴时可贴合额头部位，分散面屏的重量压力，减少局部压迫感。设计思路上优先考虑量产可行性与佩戴通用性，支架主体采用适配医用级PP材料的成型结构，壁厚均匀控制在1.5mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，模具采用一模多腔的布局思路，进胶点设置在支架上部非外观面位置，避免进胶痕迹影响产品外观与佩戴触感，冷却水路沿产品弧形轮廓均匀排布，保证成型周期内各部位冷却速率一致，减少产品变形量，顶出结构采用多点顶针布局，顶针位置设置在支架的卡扣位与挂耳根部等结构强度较高的位置，避免顶出过程中造成产品发白、断裂。外形尺寸与安装边界方面，单支支架展开宽度适配绝大多数成年人的面部宽度，挂耳的弧度预留了适配不同头型的弹性变形空间，支架上部的卡扣间距统一为通用尺寸，可适配市面上常规厚度的透明防护面屏，无需额外定制配件即可完成组装，模具的整体安装尺寸适配常规卧式注塑机的装模规格，模架采用标准模架结构，导柱导套做高精度配合，保证合模过程中的定位精度，避免产品出现披锋、错位等缺陷，同时模具预留了后续改款的调整空间，可根据实际使用需求快速更换局部镶件，调整支架的弧度与卡扣位置，适配不同规格的面屏产品。
