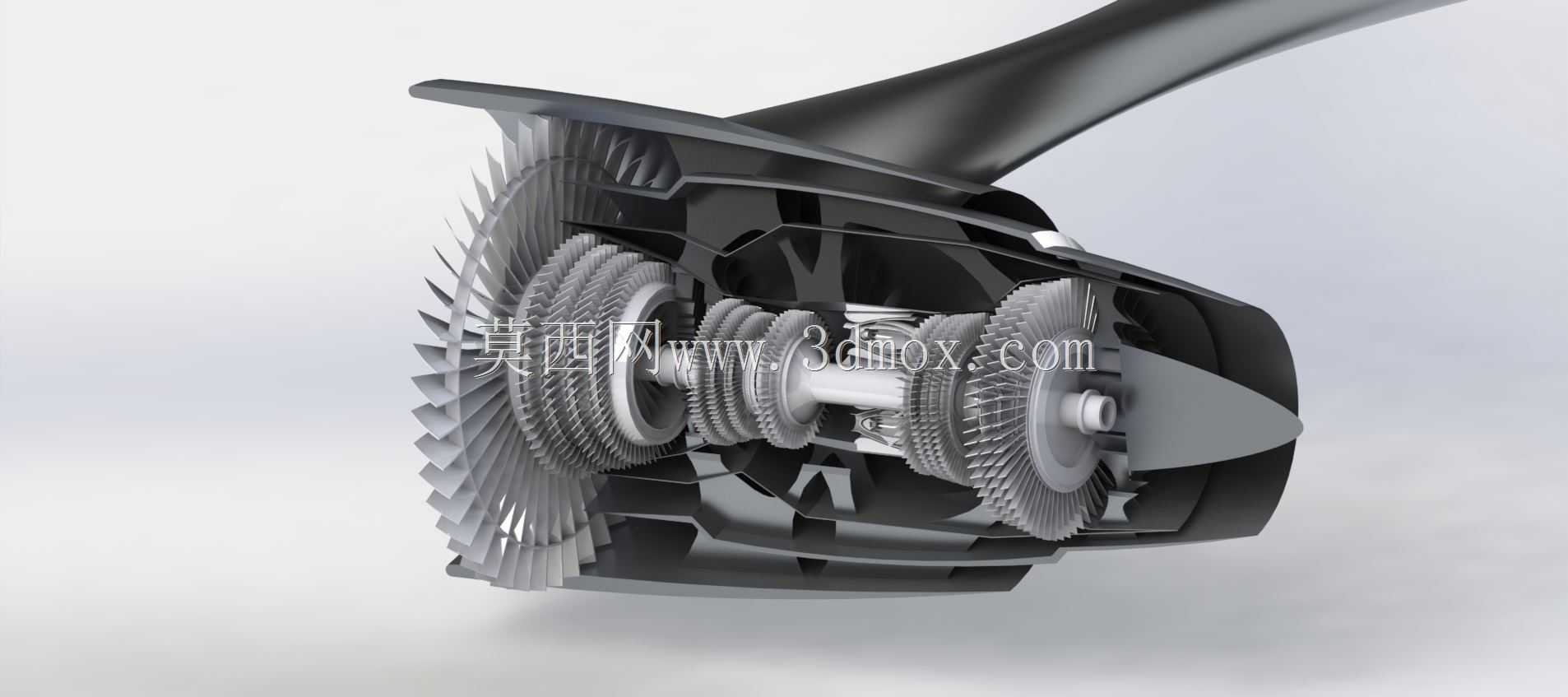

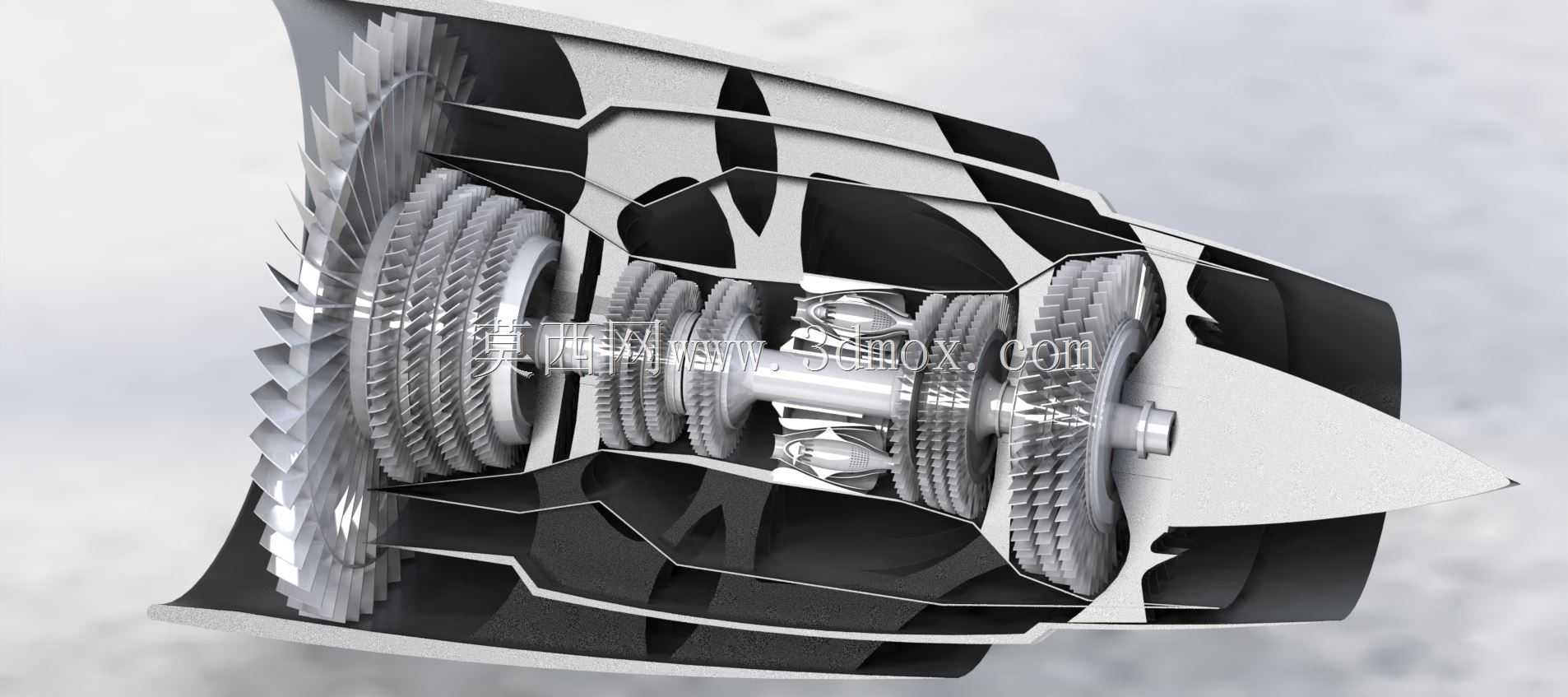

航空涡喷发动机内部结构剖视展示

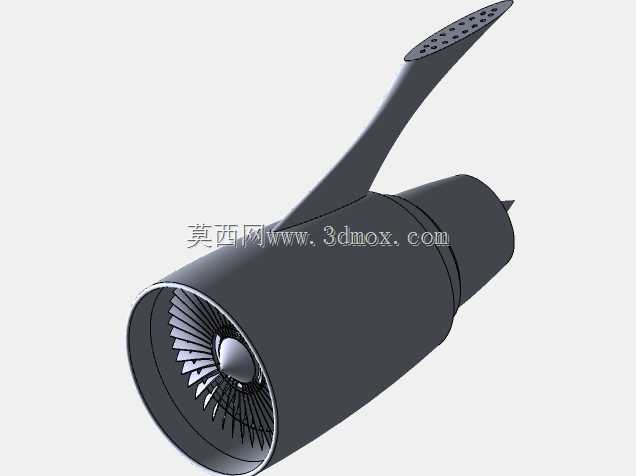

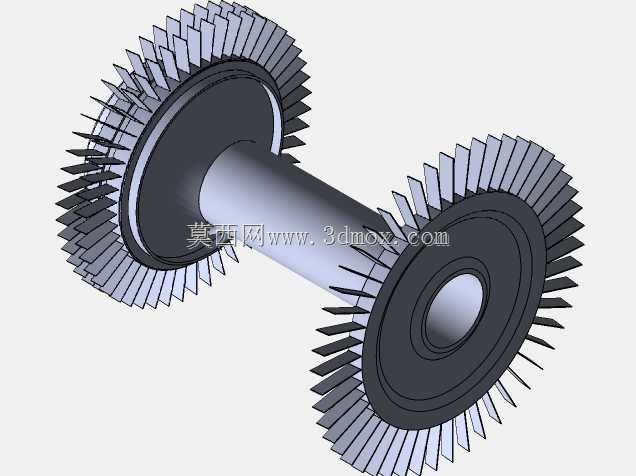

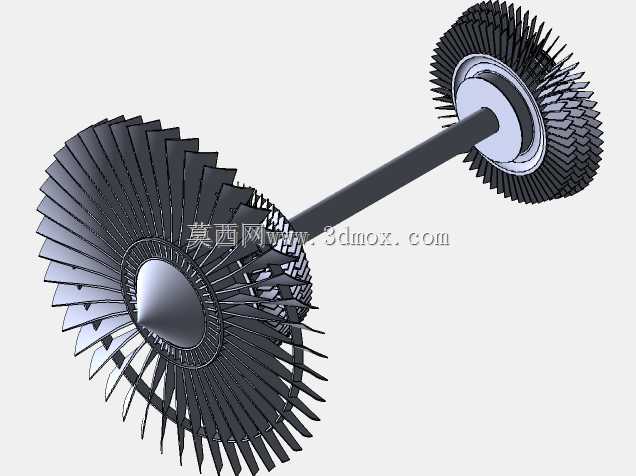

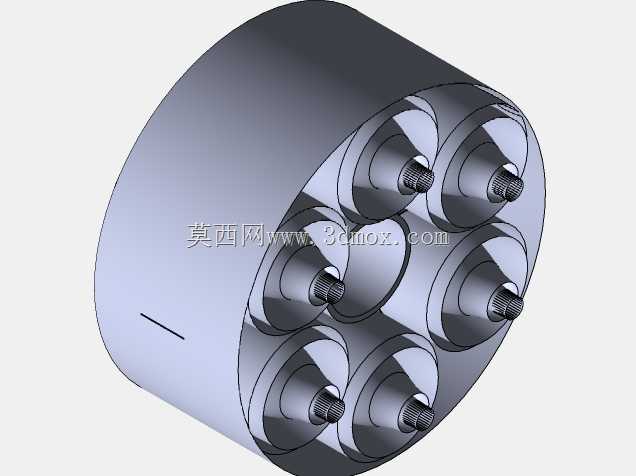

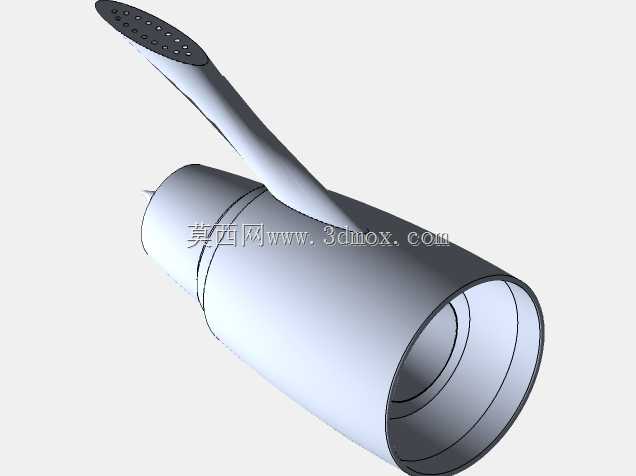

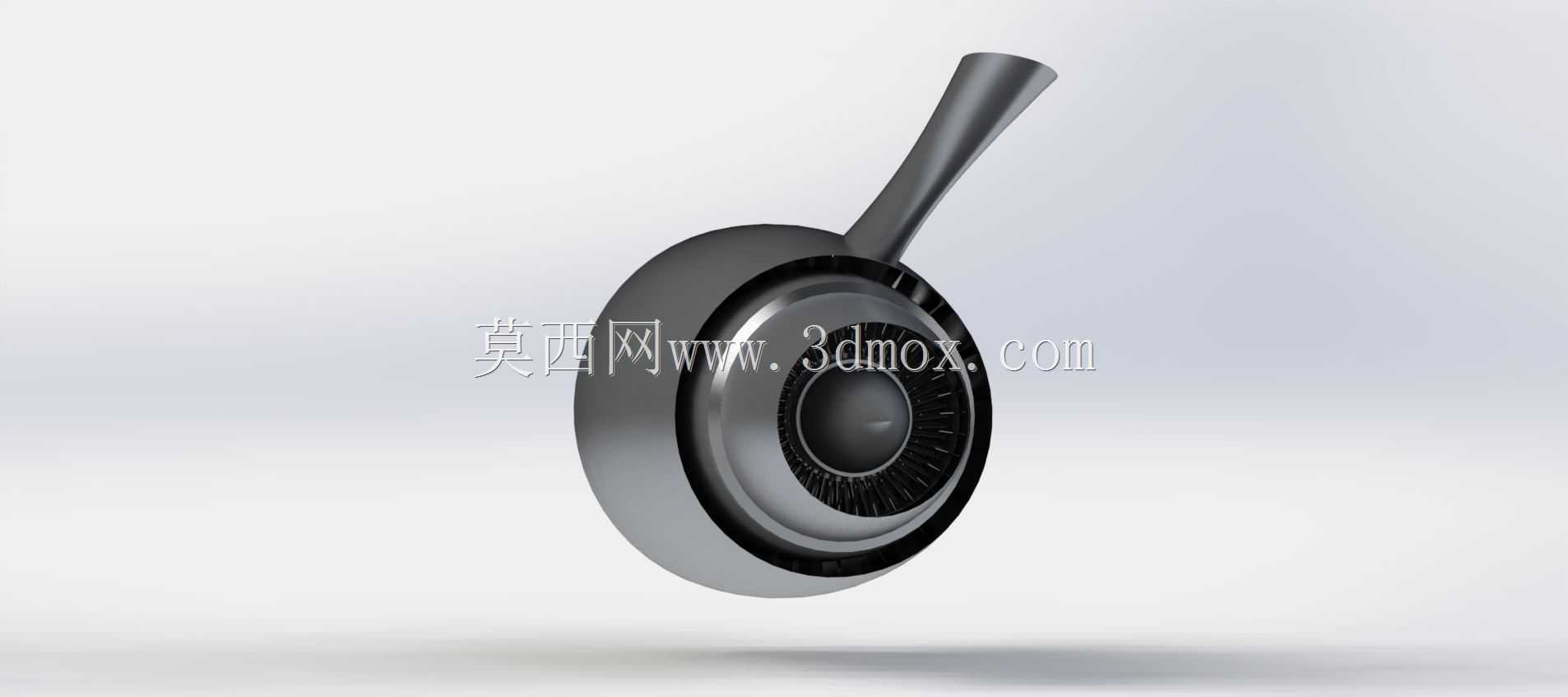

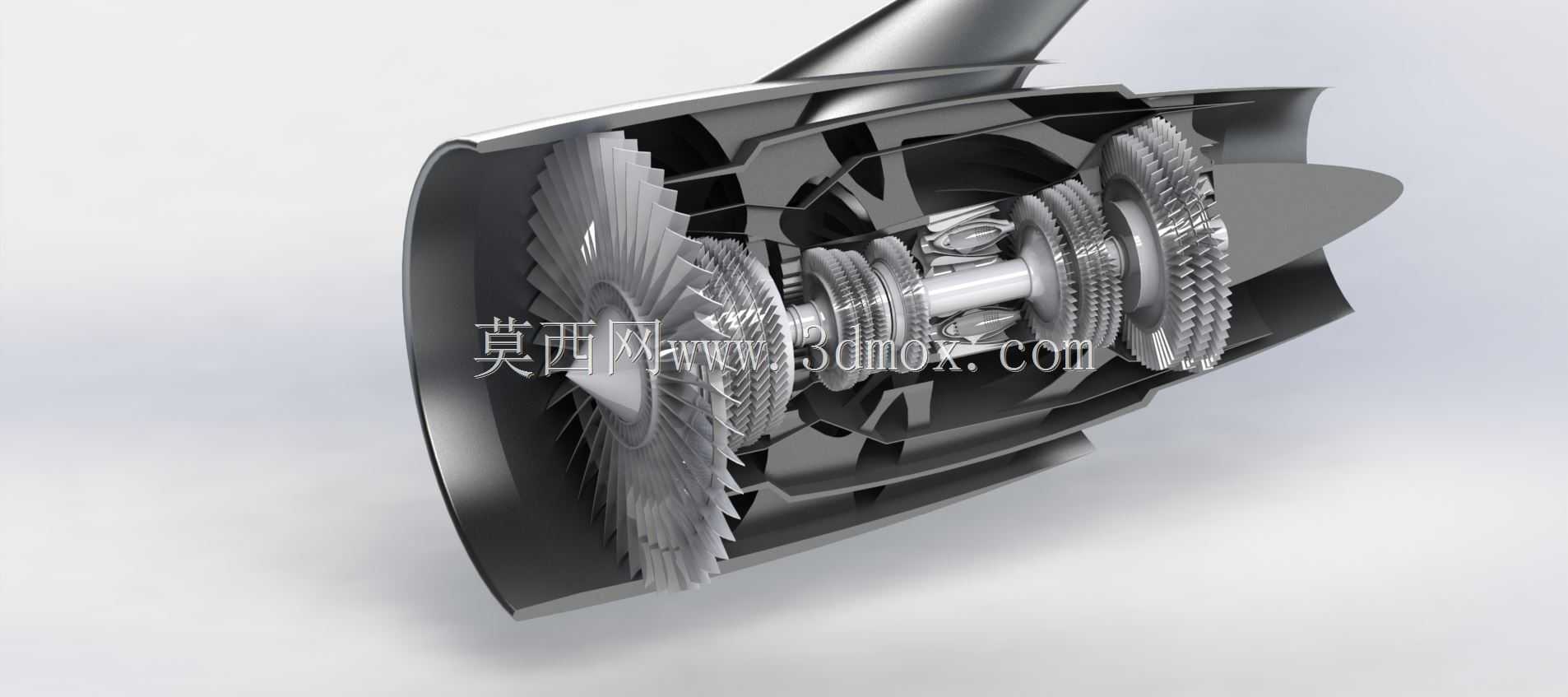

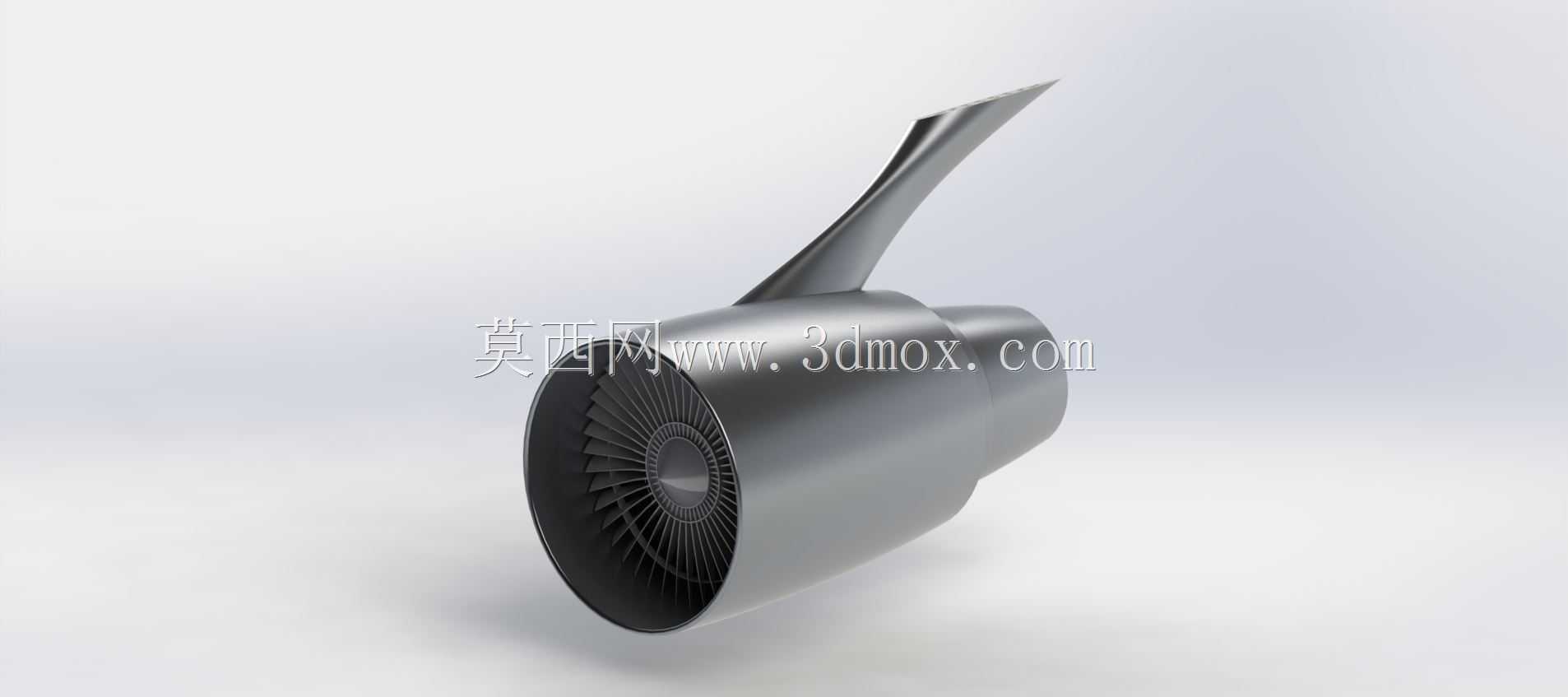

该款航空喷气发动机剖视结构，主要面向航空动力教学演示、航空科普展陈、航发结构研发参考等场景使用，能够直观呈现涡喷发动机从进气道到尾喷口的完整动力传递路径与核心部件排布逻辑。从实际用途来看，这类剖视结构既可以作为航空院校动力工程专业的实体教学教具，帮助学员快速理解压气机、燃烧室、涡轮段的协同工作原理，也可用于航空展馆的科普展项，让普通参观者清晰认知喷气式动力的核心运转逻辑，同时也能为小型航发、航模动力的改装设计提供结构排布参考。从功能特性来看，该结构完整还原了多级轴流压气机的叶片排布、环形燃烧室的腔体结构、高低压涡轮的级间匹配关系，以及传动轴系的支撑定位逻辑，各部件之间的配合间隙、流道走向都按照真实航发的气动逻辑做了等比例还原，转动部件的同轴度设计符合高速旋转工况的动平衡要求，进气道的收敛线型、尾喷口的扩张结构也匹配亚音速飞行工况下的气流增压、喷出做功需求。设计思路上，整体采用半剖视的呈现形式，在保留发动机外部气动外壳流线造型的基础上，完整暴露内部核心传动与做功部件，既保证了外观上符合真实涡喷发动机的气动外形特征，又能最大化展示内部结构逻辑；压气机段采用逐级缩小的叶片直径设计，匹配气流逐级压缩过程中的压力变化，涡轮段叶片采用耐高温结构的造型特征，对应燃烧室出口高温燃气冲击做功的工况需求，各级叶片的安装角度都经过气动角度匹配，保证气流在流道内的顺畅传递。外形与安装边界方面，整体采用长筒型流线布局，进气端直径大于尾喷口直径，外部壳体无突出棱角，整体径向尺寸沿轴向呈平滑过渡，安装支撑点位设置在发动机中段的机匣位置，可适配常规航空动力台架的安装孔位，轴向总长与径向最大直径的比例符合小型涡喷发动机的常规尺寸比例，既可以独立作为展示件摆放，也可适配等比例飞机模型的动力舱安装空间，不会出现结构干涉问题。
