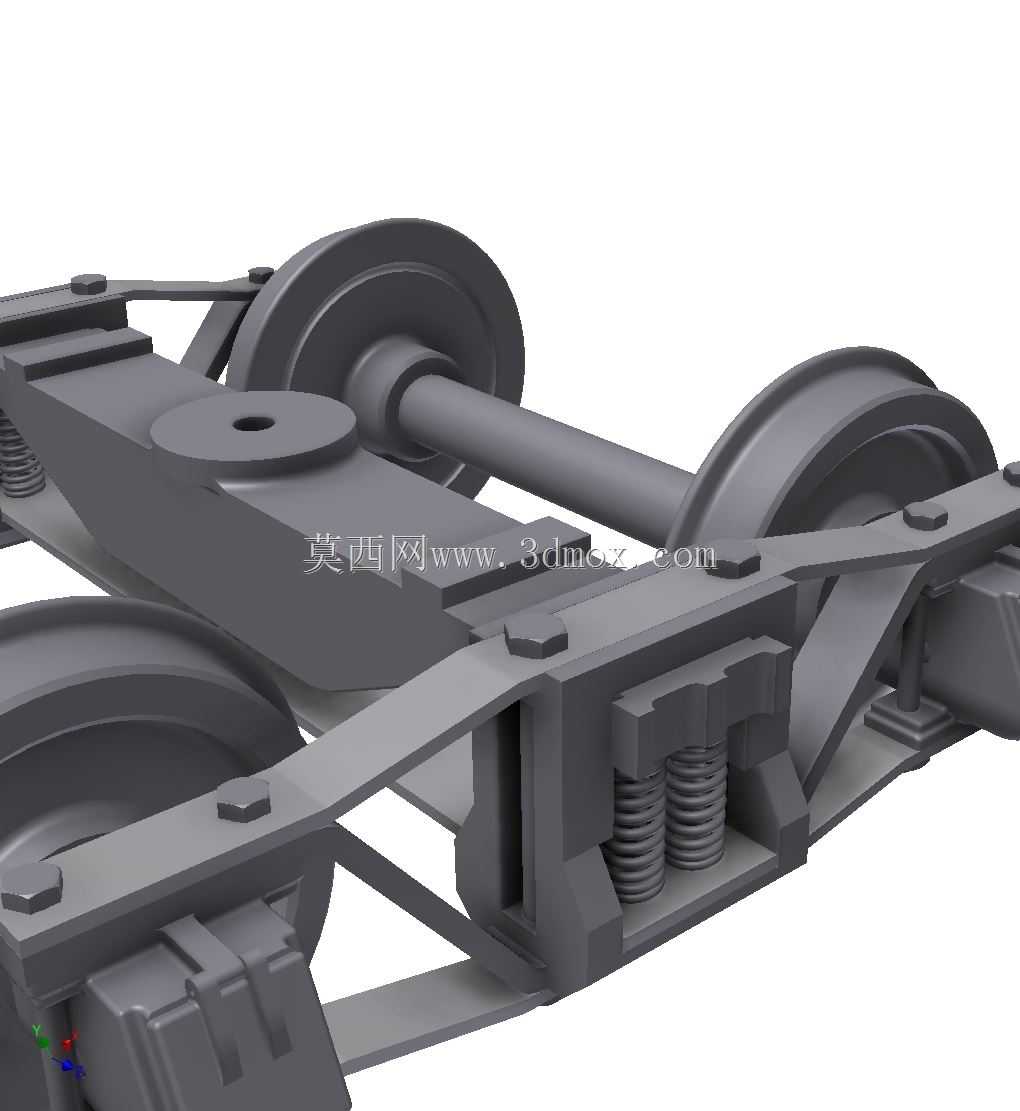

窄轨距铁路转向架拱杆车结构设计

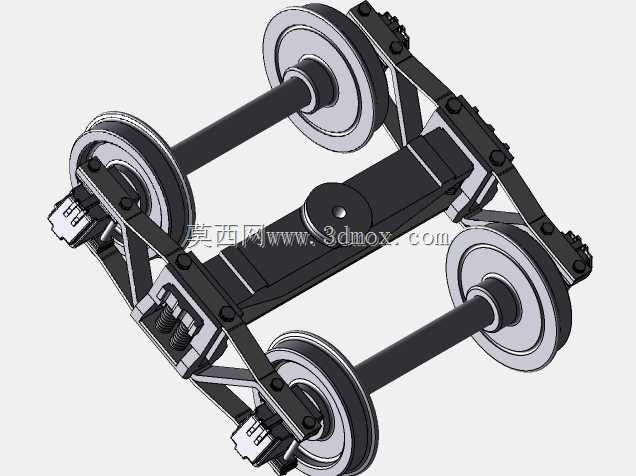

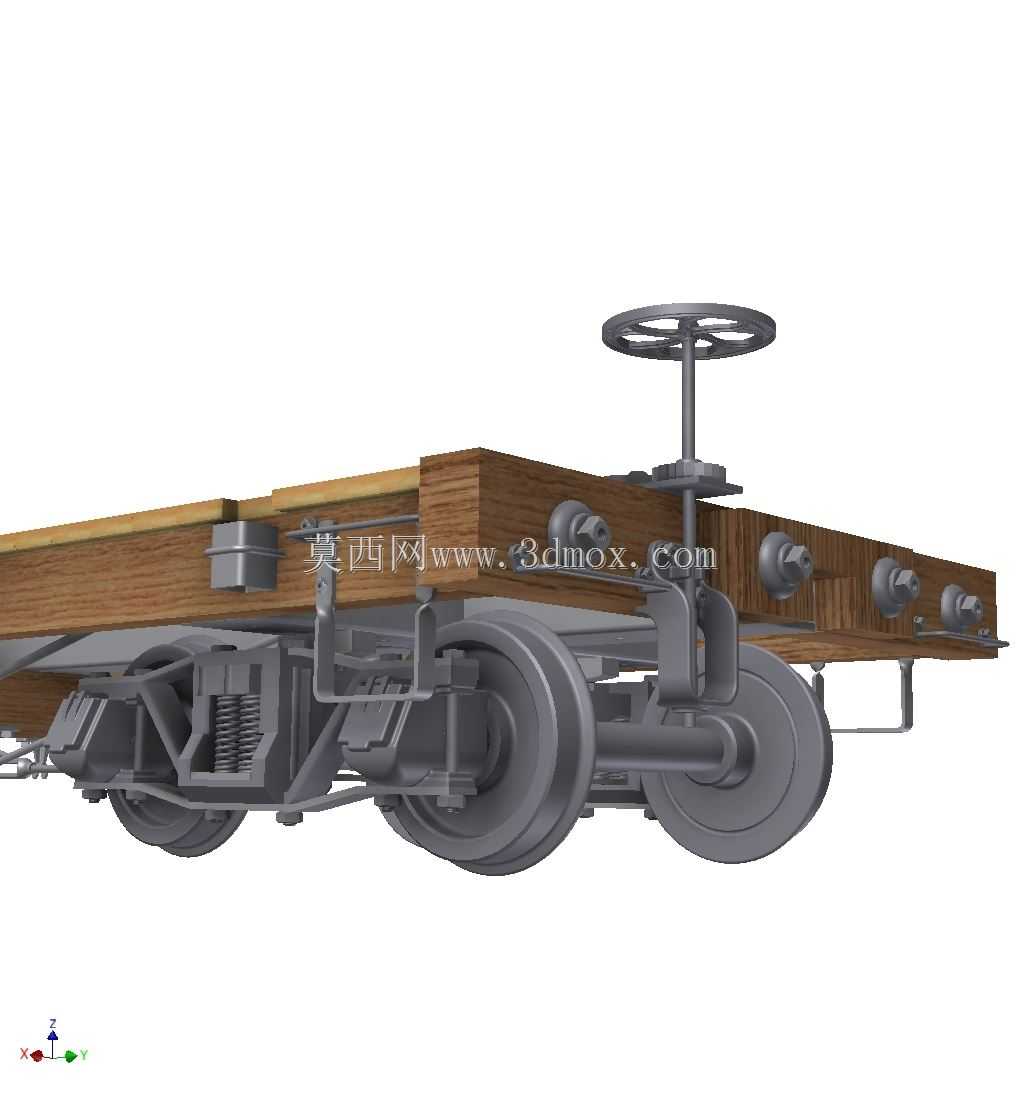

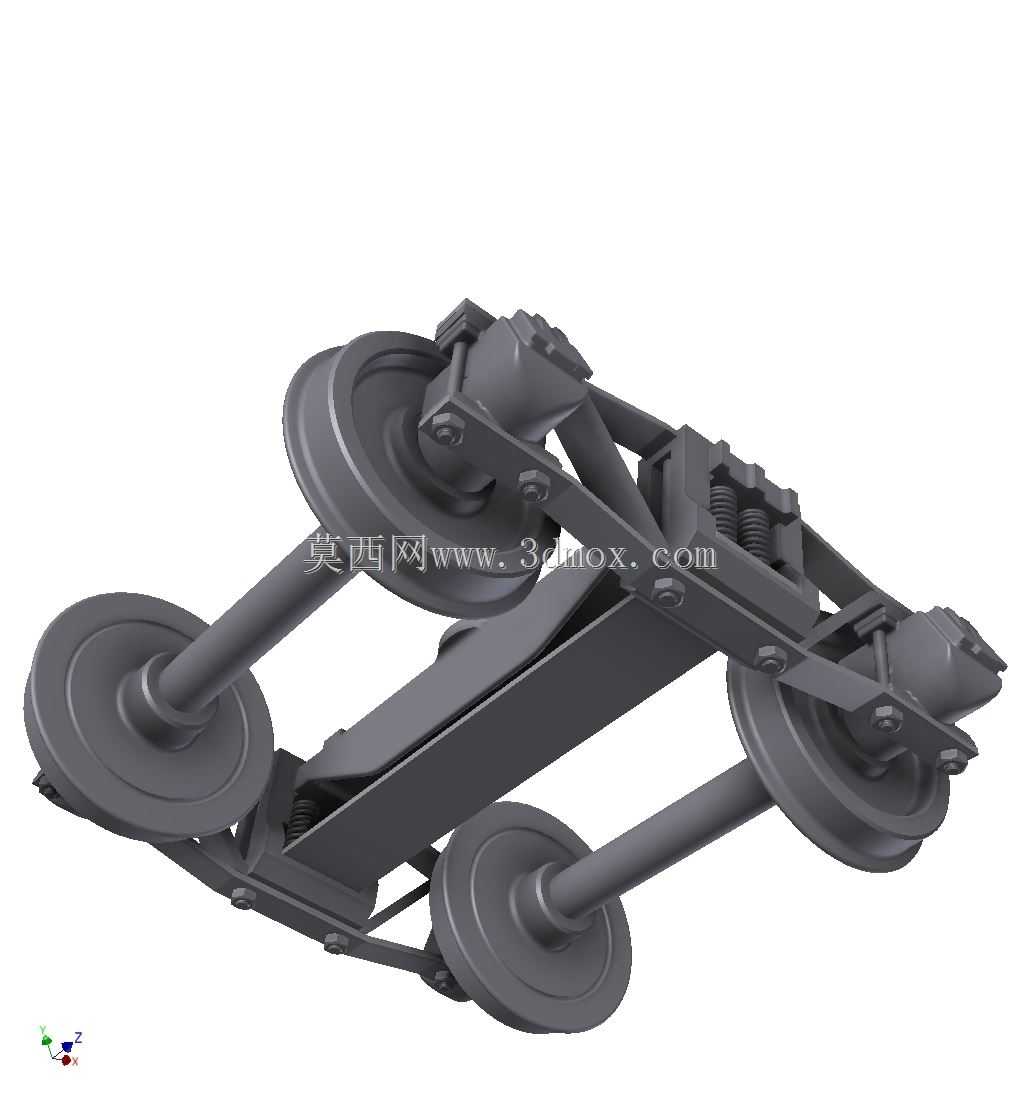

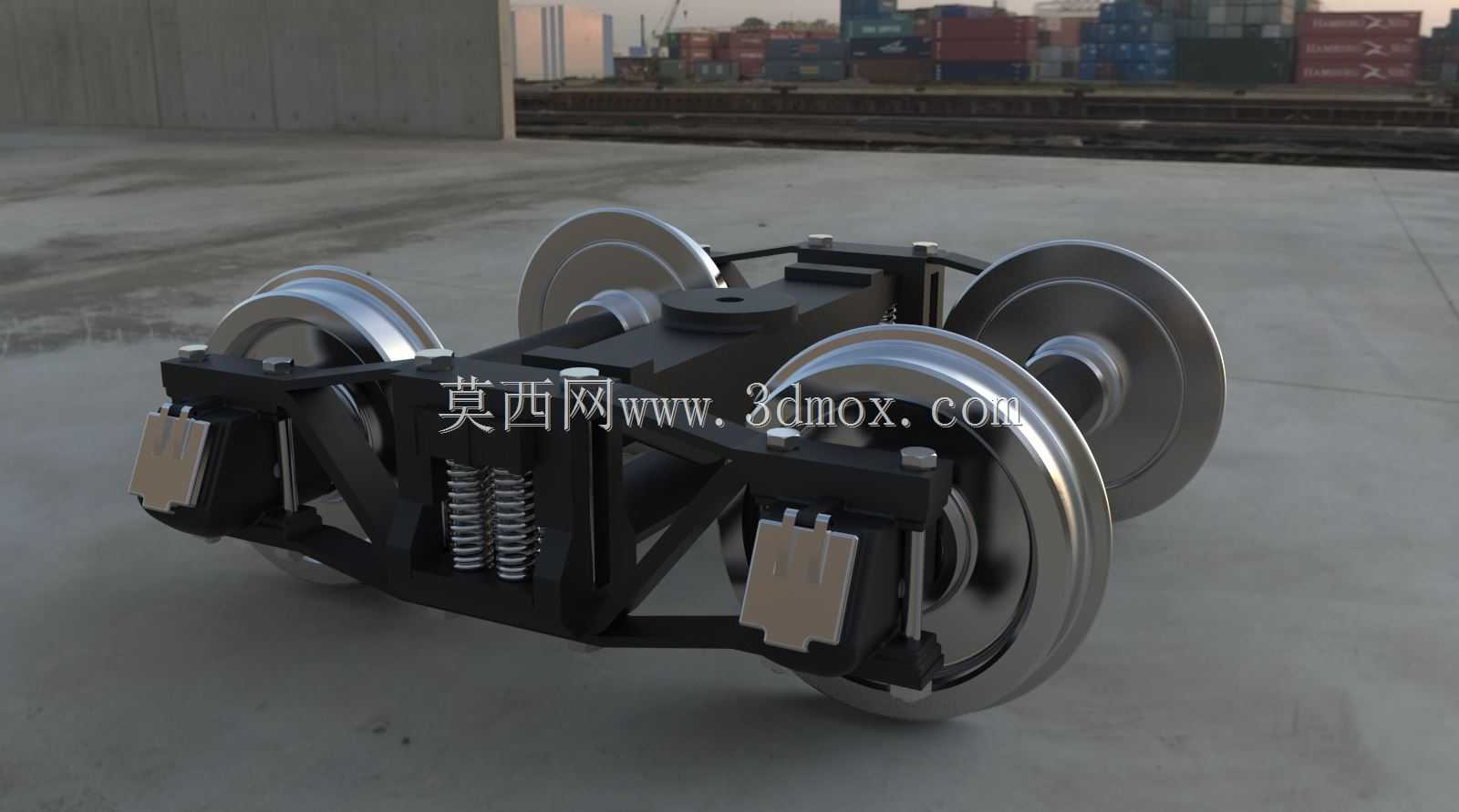

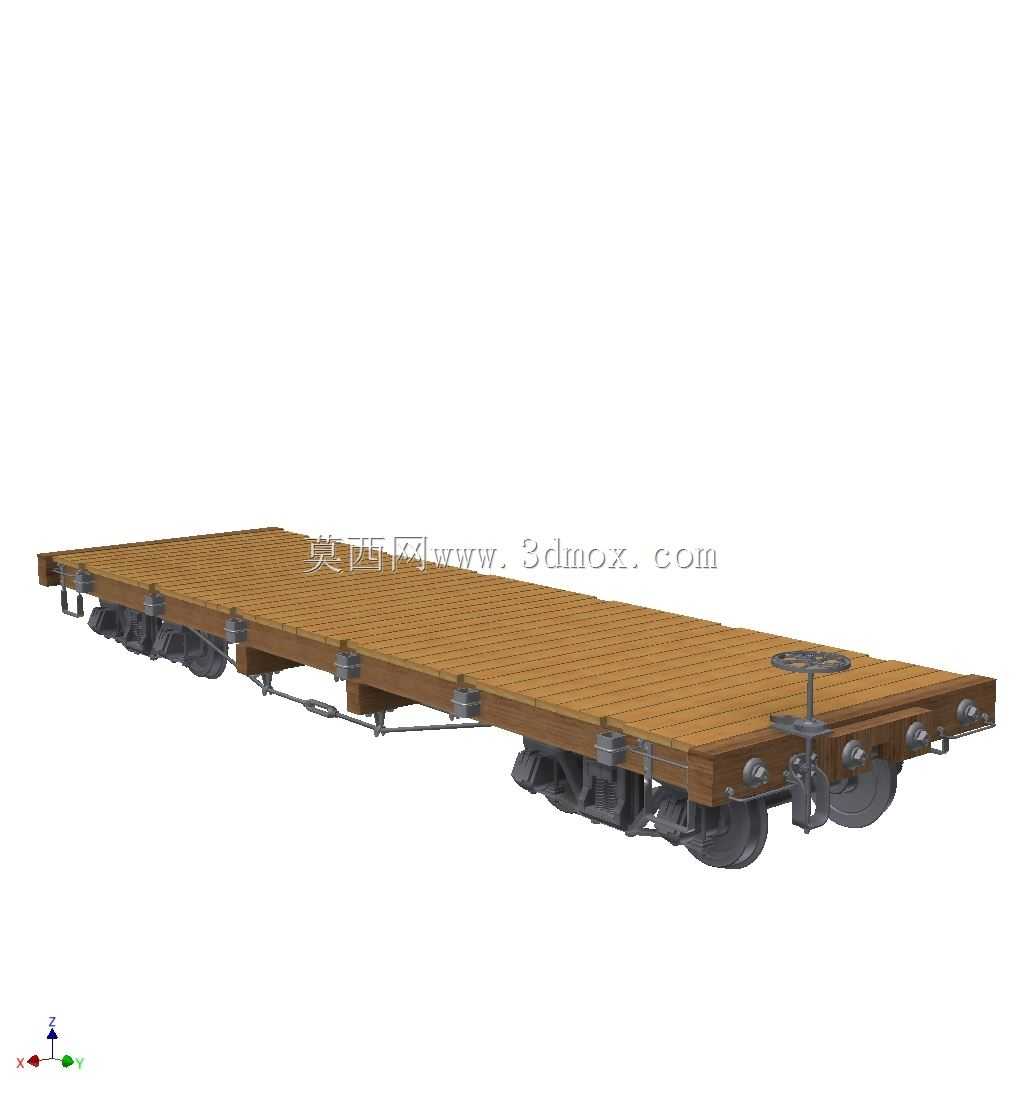

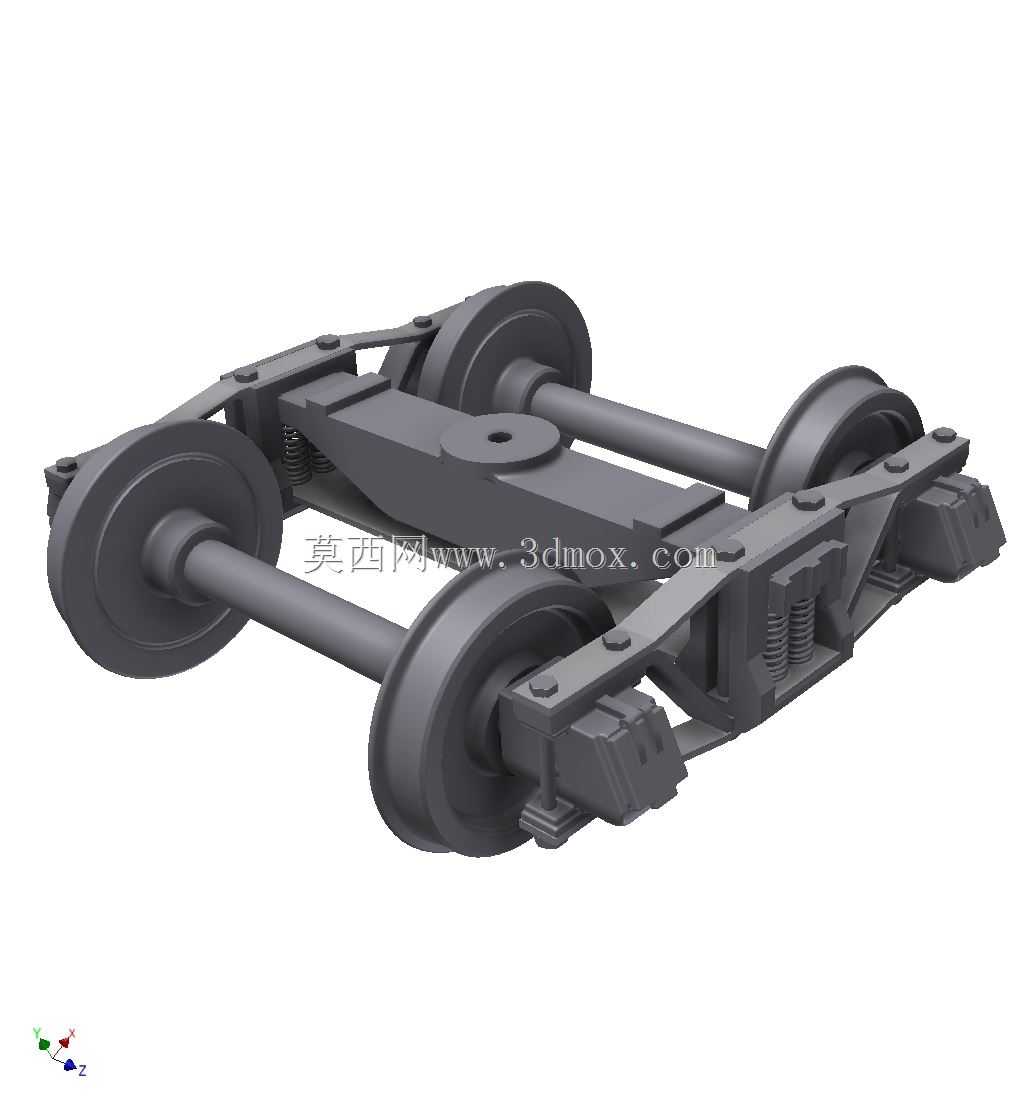

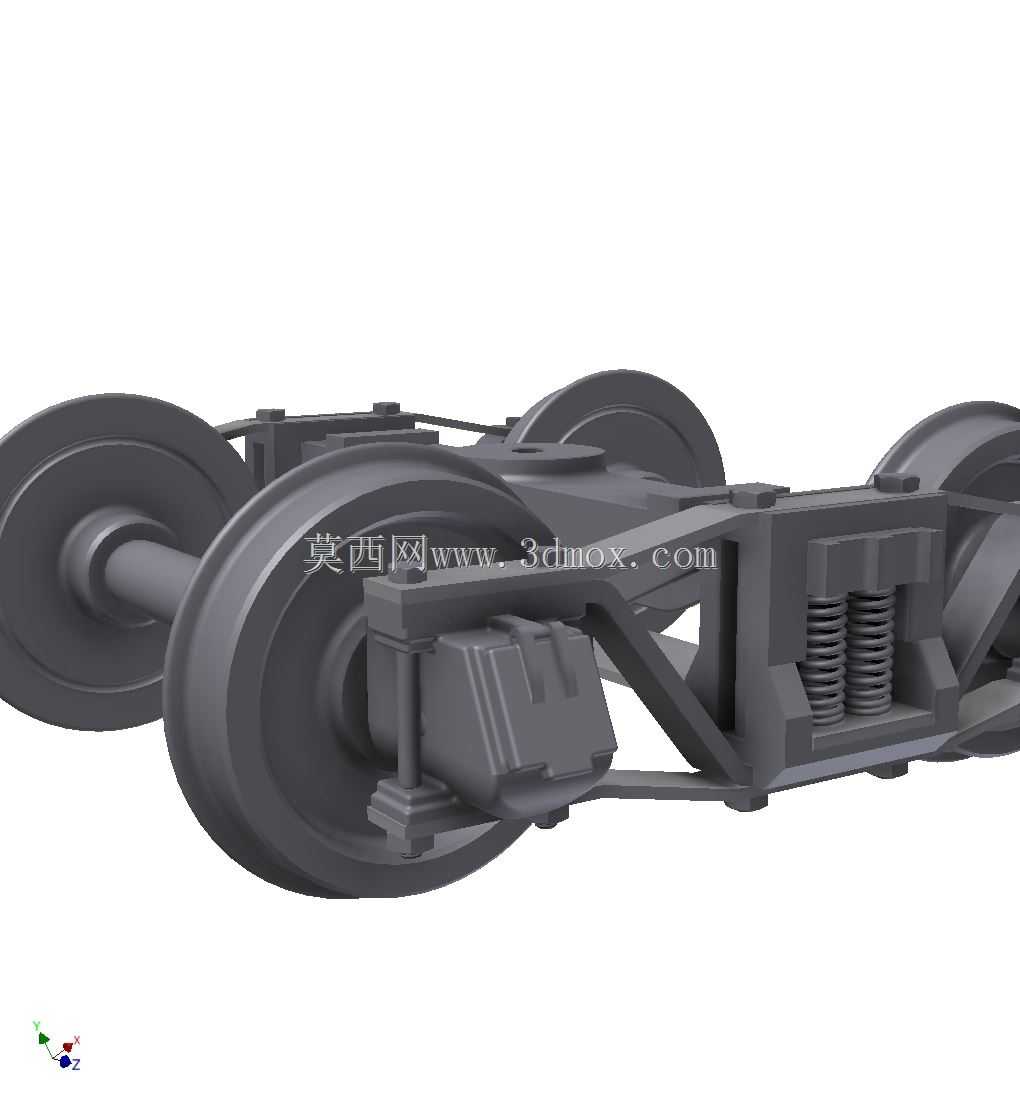

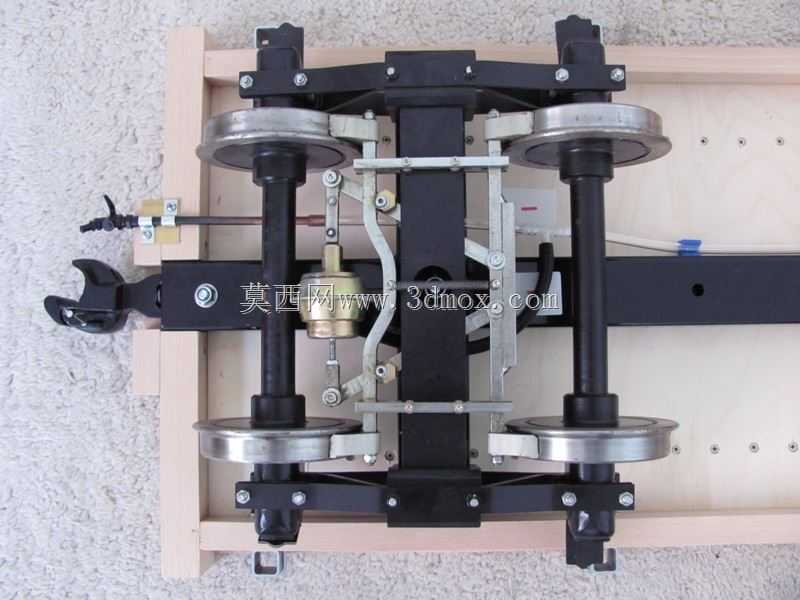

这款窄轨距走行装置主要适配7-1/4英寸轨距的小型蒸汽铁路、景区观光小铁路、厂区内部窄轨运输线路以及铁路爱好者搭建的沙盘运行线路，作为轨道车辆的核心走行承载部件，承担着车体载荷传递、运行导向、缓冲减震的核心功能。在实际应用场景中，这类小尺寸转向架既可以配套小型蒸汽机车、内燃机车作为动力走行单元，也可以挂载在客运车厢、货运料斗下方作为从动走行部，能够在曲率半径更小的窄轨线路上顺畅通行，适配场地受限的特色铁路运营需求。从功能特性来看，该装置采用双轴轮对布局，四根轮轴通过拱架式侧梁连接为整体框架，轮对与构架之间设置了多组螺旋弹簧作为一系悬挂，能够有效吸收轨道接缝、轨面不平顺带来的竖向冲击，降低运行过程中的颠簸感，提升乘坐舒适度或者运输物料的稳定性。构架端部设置了专用的连接接口，既可以和机车的动力输出结构对接，也可以和车厢的上心盘配合实现回转功能，保证车辆通过曲线时转向架可以灵活转动，减少轮缘与钢轨的磨耗。设计过程中优先考虑了窄轨线路的限界要求，整体横向宽度严格匹配7-1/4英寸轨距的安装边界，轮对内侧距按照窄轨铁路的标准公差预留了调整余量，避免运行过程中出现脱轨风险。拱杆式的构架设计在保证整体结构强度的前提下尽可能降低了自重，减少了车辆运行的阻力，同时构架上预留了制动单元的安装位置，用户可以根据实际需求加装闸瓦制动或者盘形制动组件，满足不同运行速度下的制动需求。轮对采用了整体式轮缘结构，踏面形状按照小半径曲线通过需求做了优化，既能够在直线段保持稳定的运行姿态，也能在曲线段顺利通过，减少轮轨之间的横向作用力。整体结构采用模块化设计思路，各个部件之间的连接接口都做了标准化处理，日常维护过程中可以快速拆解更换磨损的轮对、弹簧等易损件，降低运维成本。在安装适配方面，该转向架的上心盘安装高度、旁承间距都预留了通用的调节余量，可以适配不同类型的小型轨道车辆车体，不需要对车体结构做大规模改造即可完成装配，大幅降低了整车的设计制造成本。
