挖掘机工作臂铰接结构装配设计

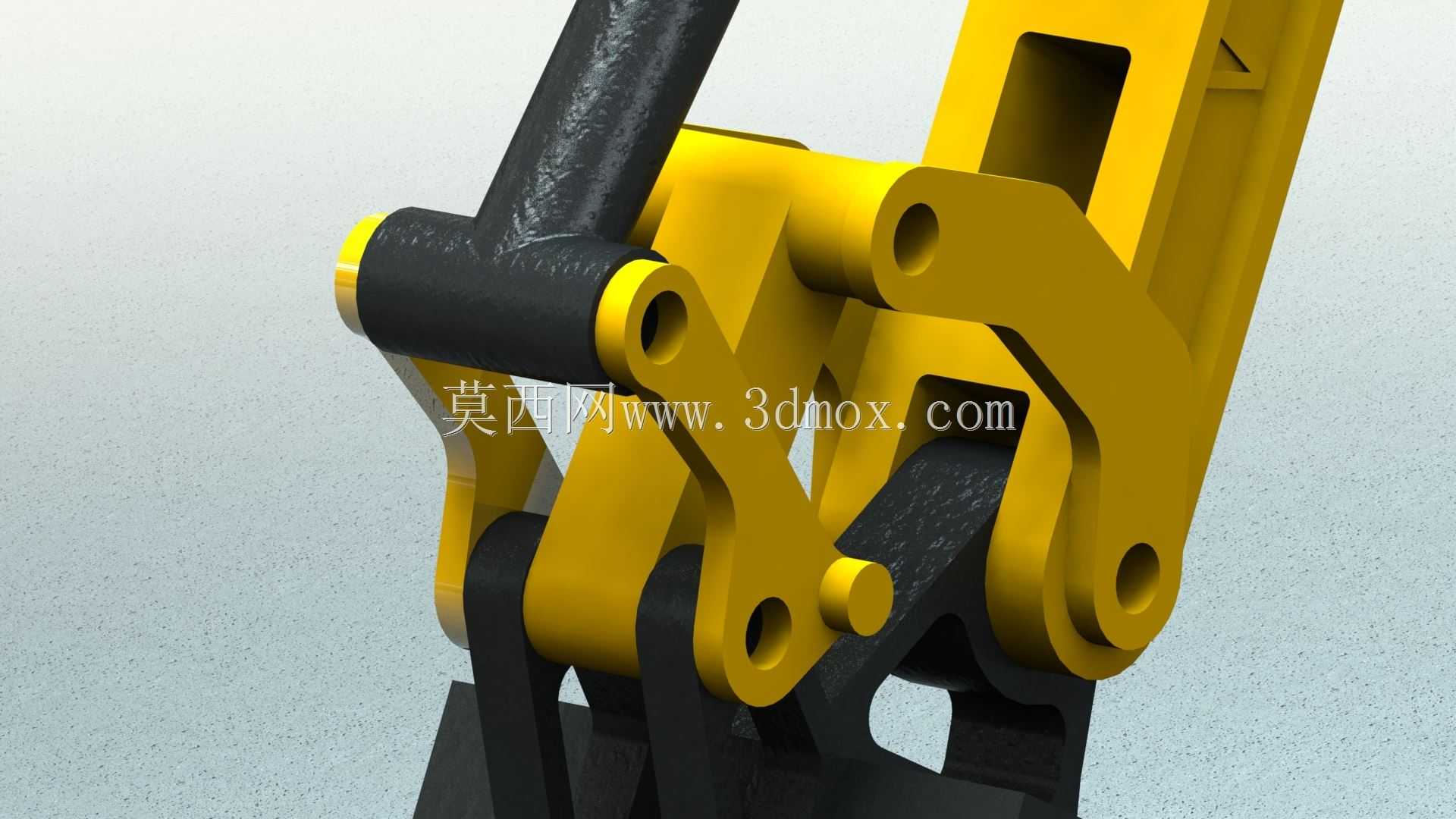

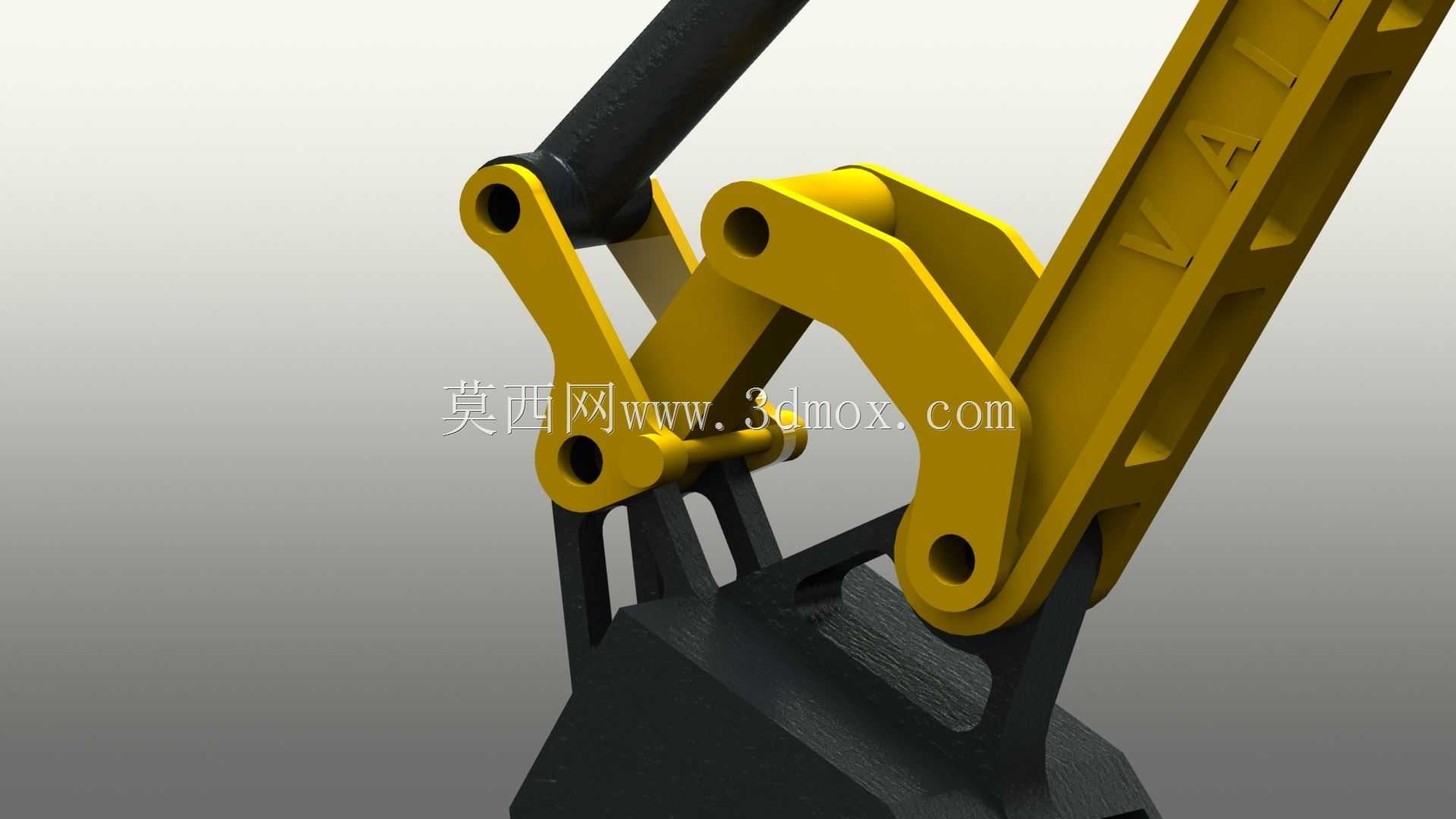

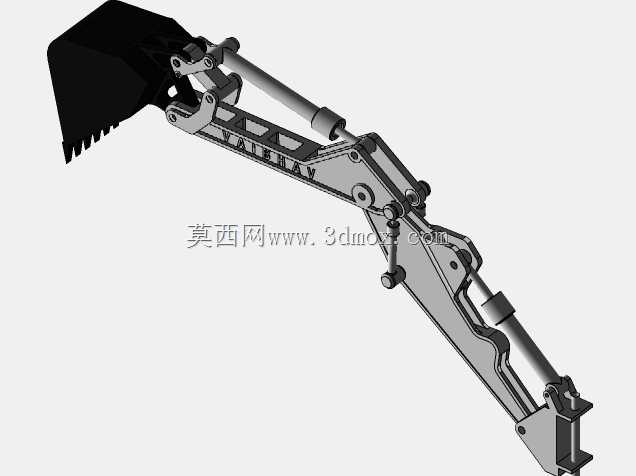

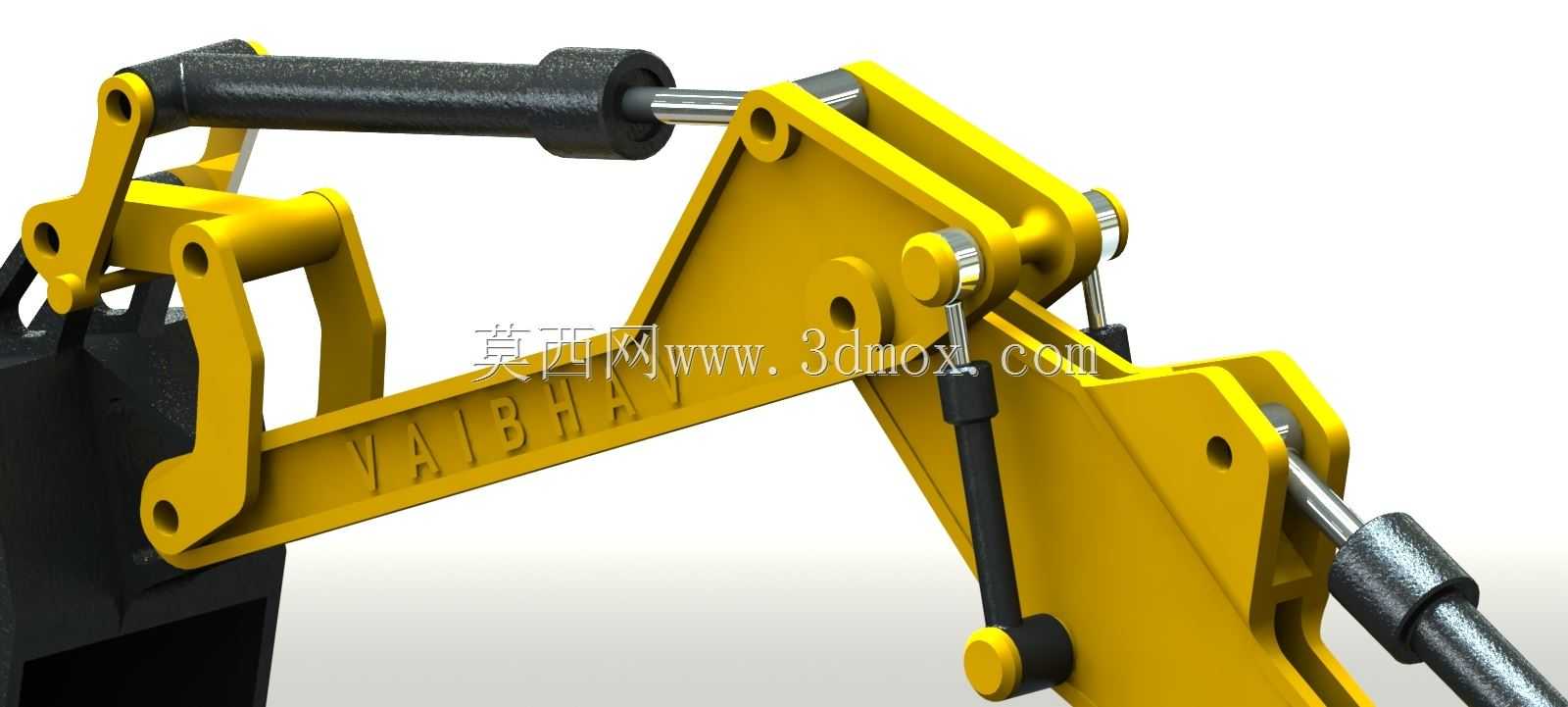

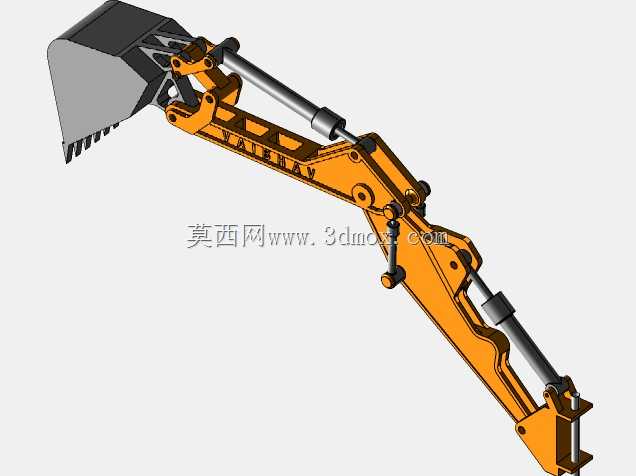

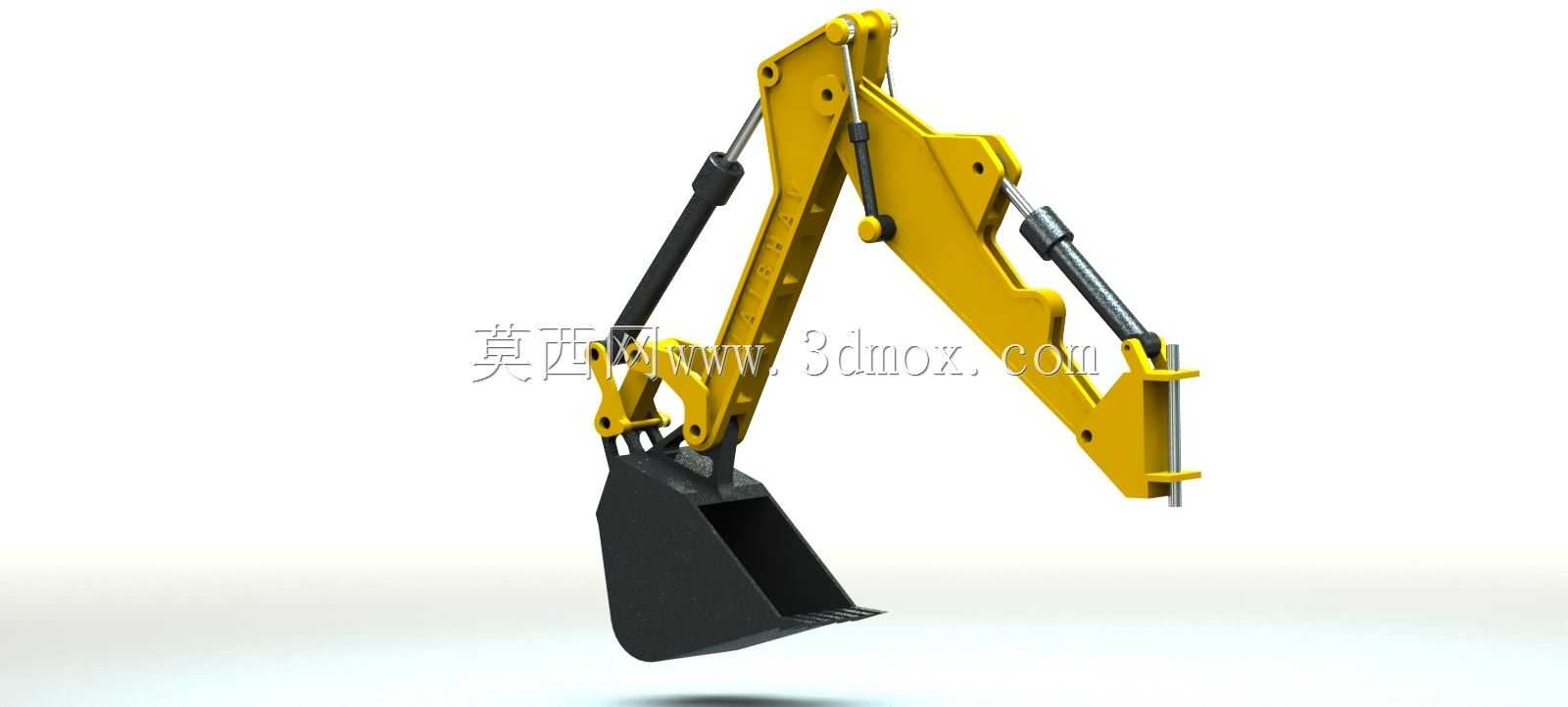

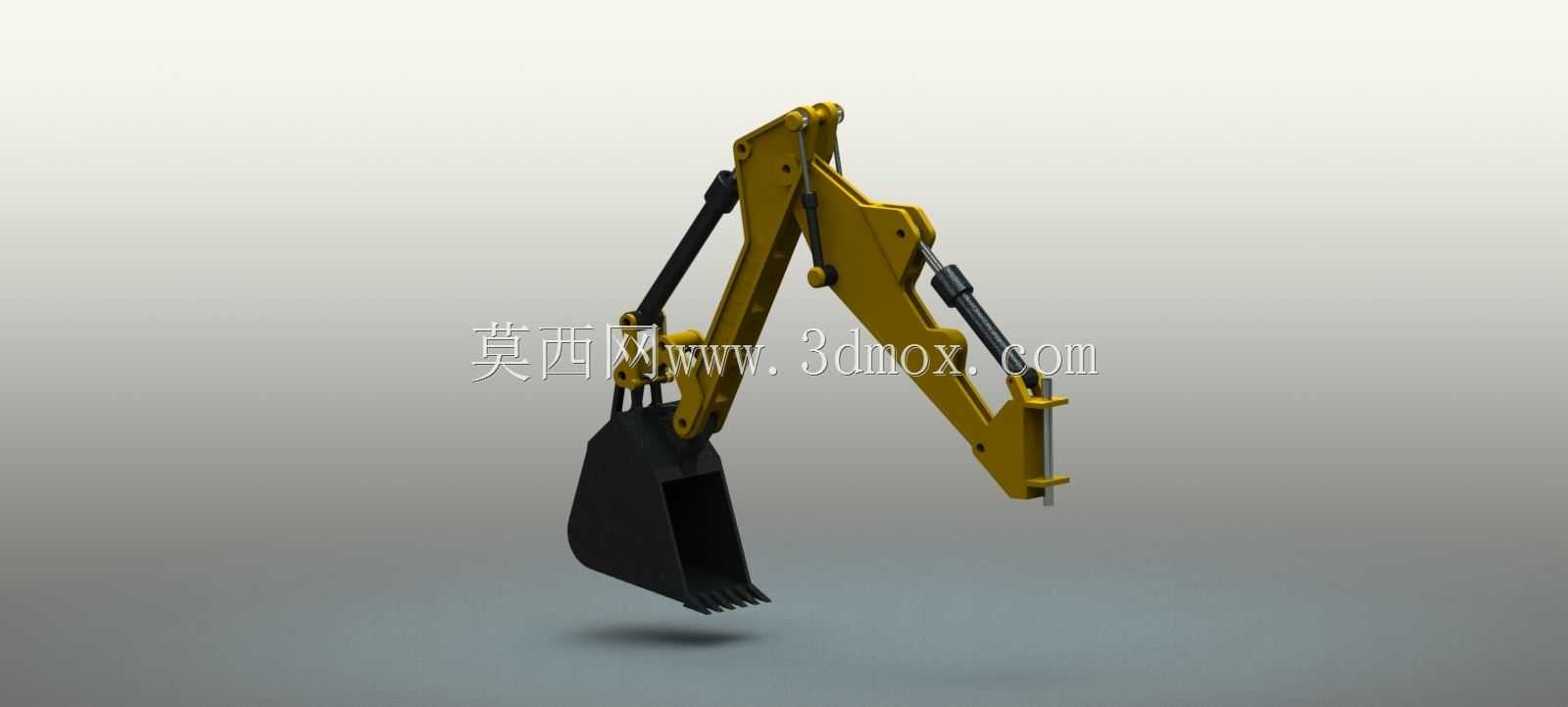

这套设计聚焦挖掘机前端作业的核心执行单元，也就是承担挖掘、举升、卸料全流程动作的工作臂铰接总成，是土方施工、矿山开采、基建作业场景里直接决定设备作业效率与负载能力的关键结构。在实际工程应用中，该总成需要适配复杂多变的作业工况，既要满足硬土、碎石层挖掘时的大扭矩抗扭需求，也要兼顾平整场地、物料装卸时的动作灵活性，其结构可靠性直接关系到整机的连续作业时长与运维成本。从功能特性来看，该总成采用多组铰接销轴连接各段臂架，配合对称布置的液压油缸实现多自由度动作：动臂段负责大行程举升与落幅，斗杆段控制挖掘深度与收拢幅度，各铰接点均设计有耐磨衬套安装位，可在长期往复摆动中降低销轴与臂架孔位的磨损速率，延长结构件的更换周期。臂架主体采用箱型焊接结构设计，在保证整体结构强度的前提下尽可能降低自重，避免前端负载过大导致整机重心偏移失稳；液压油缸的铰接支座位置经过反复校核，既保证油缸伸缩时的力臂输出效率，也预留了足够的安装与检修空间，方便现场运维时快速更换密封件与油缸总成。设计过程中优先考虑了作业边界的适配性：各臂段的摆动角度经过限位校核，完全收拢时不会与机身回转平台发生干涉，最大伸展幅度下可覆盖常规中小型挖掘机的作业半径范围，铰接点的同轴度公差严格控制在机械加工通用精度要求内，避免装配后出现臂架偏摆、油缸别劲的问题。臂架表面预留了液压管路的固定卡扣安装位，可规整排布高低压液压油管，避免作业过程中管路与臂架、周边障碍物发生剐蹭破损；操作把手的位置设置在臂架靠近机身的铰接端附近，方便设备组装、检修时工作人员扶持对位，同时不会干涉臂架的正常摆动行程。整套结构的安装接口完全匹配常规中小型挖掘机的回转平台前端连接位，无需额外改制即可完成装配，各连接销轴采用标准化尺寸设计，可与同吨位机型的易损件通用，降低了设备的备件储备成本。在受力传导设计上，臂架的受力筋板布置完全匹配挖掘作业时的主应力传导路径，在铰接点、油缸支座等应力集中区域做了局部加厚与圆弧过渡处理，避免长期交变载荷作用下出现应力开裂问题，可适配碎石挖掘、硬土剥离、轻质物料装卸等多种常规作业场景的负载要求。
