基于铝型材框架的桌面级FDM熔融沉积3D打印设备

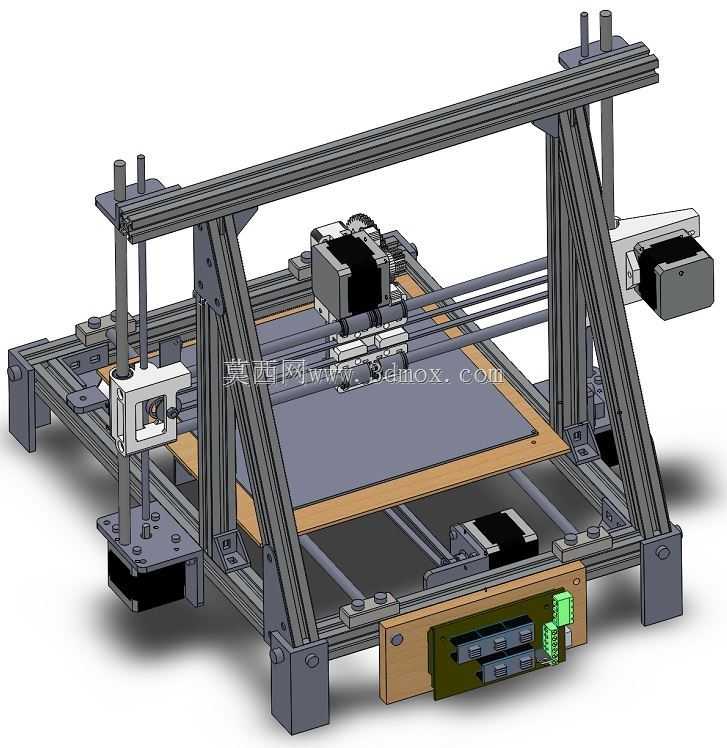

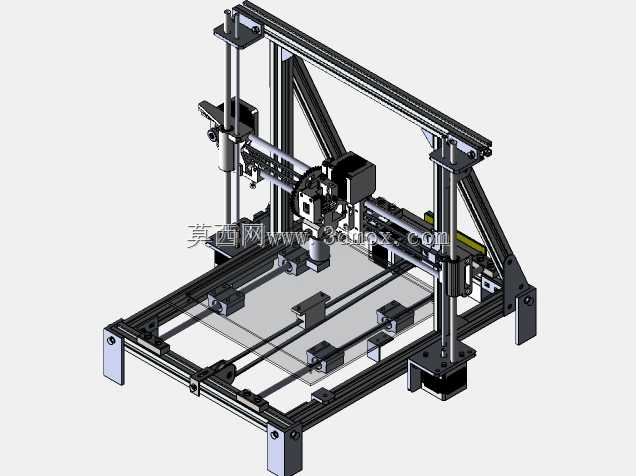

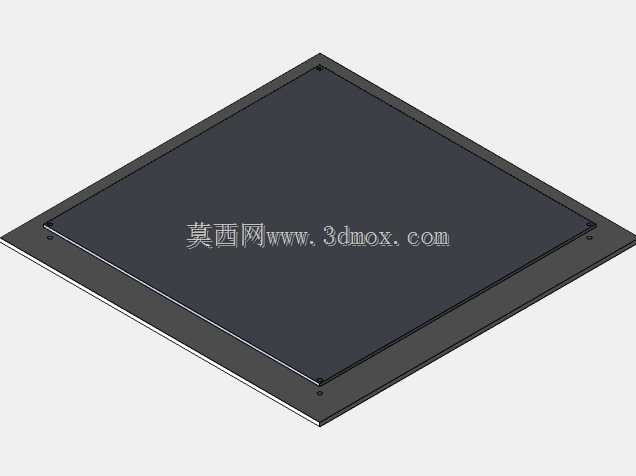

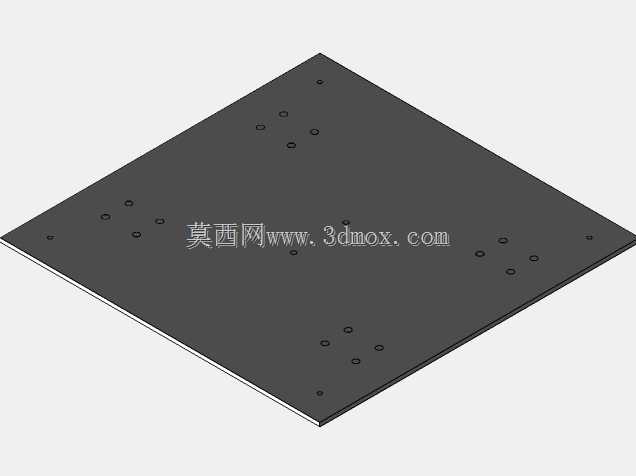

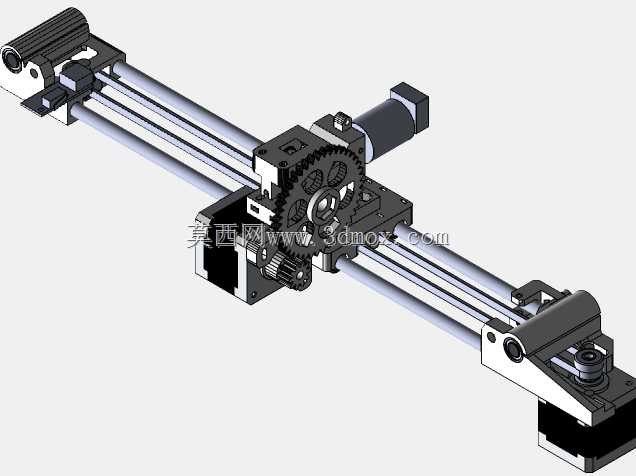

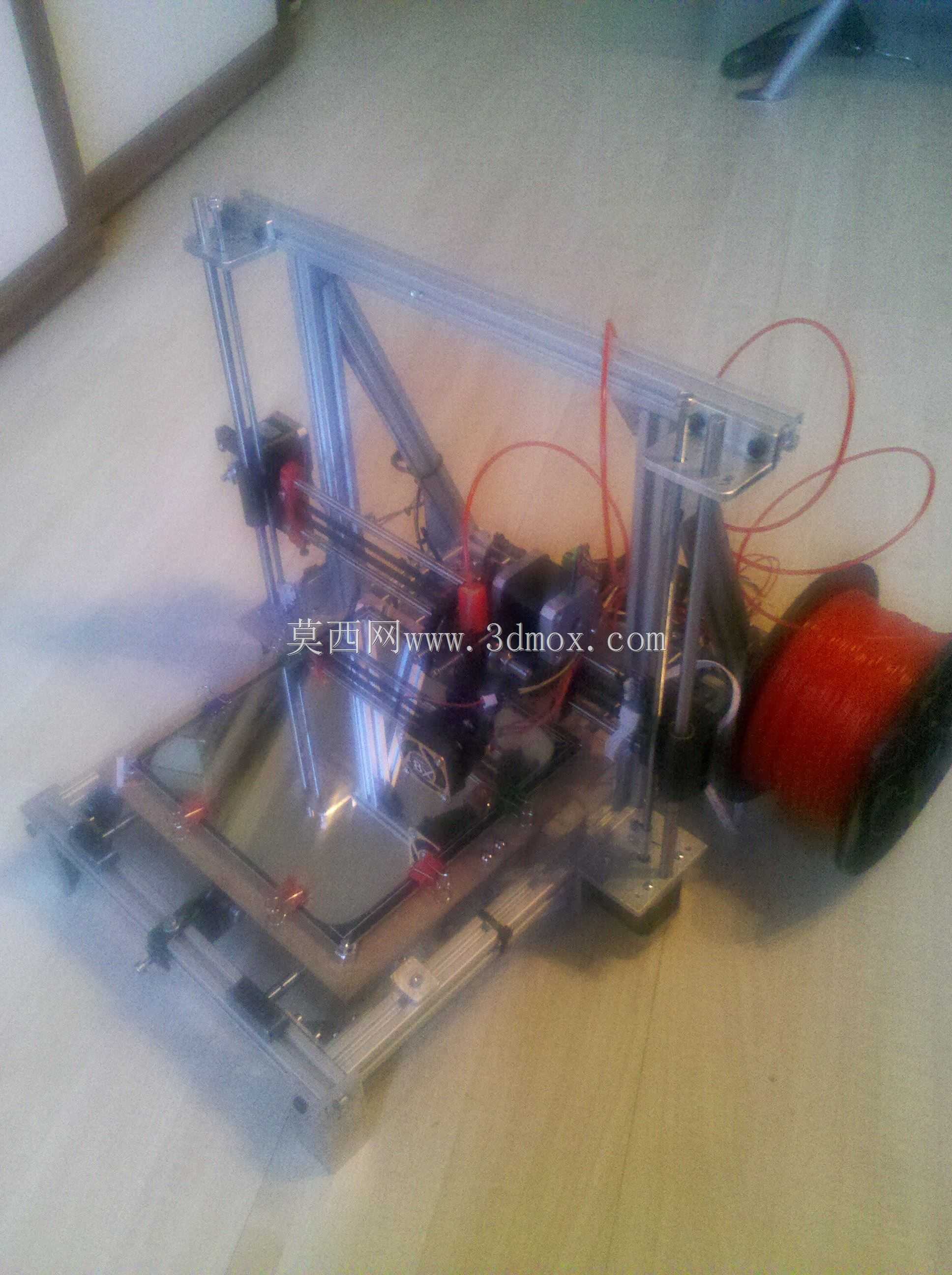

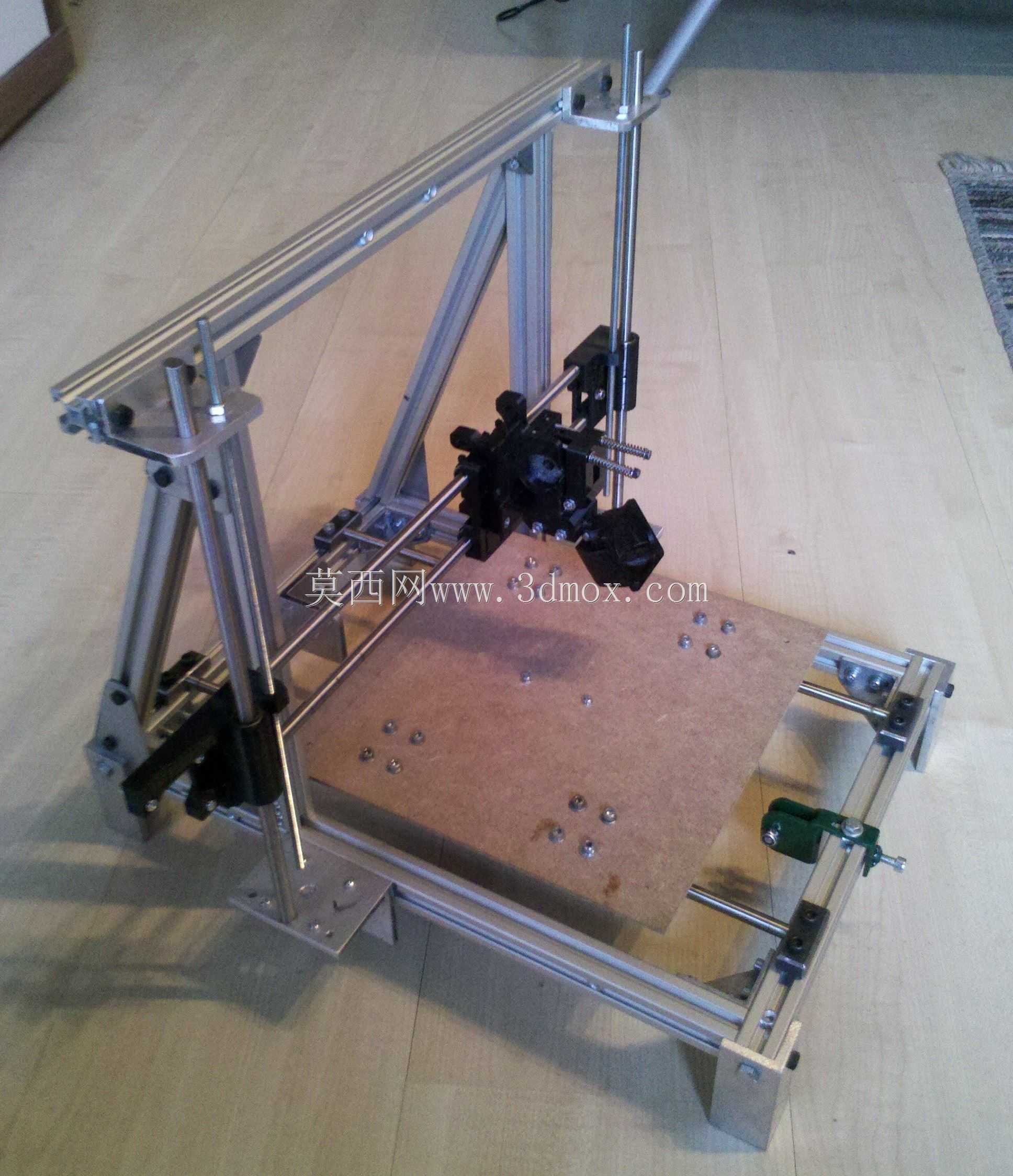

这款桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、校园创新工坊以及小微企业的原型打样场景，能够满足日常创意验证、非标小零件制作、教学演示、手板件快速产出等多元使用需求，无需依赖外部工业级加工供应链，即可在桌面端完成热塑性耗材的逐层堆叠成型，大幅缩短创意从设计到实物的落地周期。设备整体采用标准工业铝型材搭建核心承载框架，搭配三角斜撑强化结构刚性，有效降低打印过程中运动部件高速往复移动带来的框架震颤，保障长时间连续打印的成型精度稳定性，框架型材采用通用标准规格，后期可根据使用需求拓展安装照明、耗材监测、自动调平辅助等附加功能模块。运动结构采用经典的笛卡尔坐标传动布局，X轴负责打印头的横向水平移动，Y轴负责打印平台的纵向水平进给，Z轴通过双光杆导向配合丝杆传动实现打印头的垂直升降，各轴运动模组均采用标准化五金件装配，日常维护更换配件无需定制特殊零件，普通机加工工具即可完成拆装调试。打印平台采用平整耐热基材搭配固定夹具，能够牢牢锁定打印耗材基底，减少首层翘边风险，平台下方预留了电控元件安装位，可规整布置主控板、驱动模块、接线端子等电气组件，避免走线杂乱干扰运动部件运行。整机安装边界适配常规桌面摆放需求，无需占用过大的作业空间，框架底部设置可调支撑脚，可根据桌面平整度微调设备水平度，进一步保障打印精度。设计过程中充分考虑DIY制作的可行性，整体装配逻辑清晰，所有连接部位均采用标准紧固件锁紧，仅需使用钻头、手锯、六角扳手等常规工具即可完成整机组装，无需特殊的专业加工设备，既适合个人爱好者自行搭建调试，也可作为机械结构教学、3D打印原理演示的实操载体，帮助使用者快速理解FDM打印的运动逻辑与结构组成。设备可兼容常规直径的PLA、ABS等主流热塑性打印耗材，能够完成结构验证件、创意摆件、定制化小配件等多种类型物件的制作，适配桌面端小批量定制生产的使用需求。
