趣味步进电机创意互动演示装置

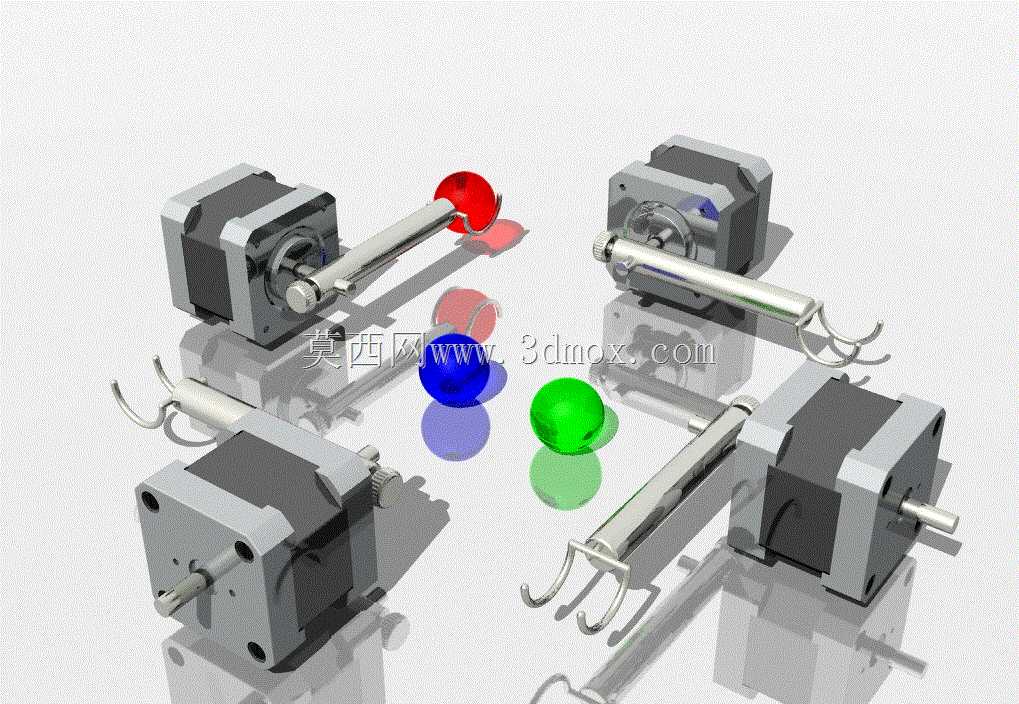

这套创意装置以常规量产的方形混合式步进电机为核心执行单元，跳出了步进电机传统的工业传动应用场景，将机械传动与趣味互动属性结合，可用于科普展项互动演示、机电专业入门教学展示、创意桌面互动摆件等场景，能直观展现步进电机的精准角位移控制特性，降低普通受众对步进电机工作逻辑的理解门槛。装置共搭载四台同规格的42系列方形步进电机，每台电机的输出轴端都设计了专属的互动执行末端，分别对应彩色球体推移、三爪钩取推送两类互动动作，通过预设的脉冲控制逻辑，可实现多电机协同的趣味物件传递效果，让原本生硬的工业传动部件具备了可玩性与展示性。从设计思路来看，整套装置没有采用复杂的减速增扭结构，直接利用步进电机低速段的输出扭矩驱动末端执行件，既简化了整体传动链路，也能让观察者清晰看到电机输出轴与执行末端的直接联动关系，直观展现步进电机每接收一个脉冲信号就转动固定步距角的工作特性。每台电机的安装基座都采用统一的方形安装法兰设计，安装孔位完全遵循42系列步进电机的行业通用标准，安装孔中心距为31mm，单台电机本体的外形尺寸为42mm×42mm×40mm，输出轴直径为5mm，轴伸长度为24mm，整套装置的安装边界控制在300mm×200mm的平面范围内，不需要额外预留过大的安装空间，不管是放置在桌面展台上，还是嵌入小型科普展示柜中都能适配。在功能特性上，装置的执行末端做了轻量化设计，球体推移端采用弧形托槽结构，推送过程中可以稳定承托彩色球体不会脱落，三爪钩取端采用弹性薄壁钩爪结构，钩取物件时具备微小的形变量补偿，不会因为对位偏差出现卡滞或者刮伤物件的问题。所有电机的接线端都统一朝向装置外侧排布，方便后续接线调试，不需要额外拆解结构就能完成线路连接。整套装置的结构没有冗余设计，所有传动部件都外露展示，既方便观察步进电机的运动过程，也降低了后期维护调整的难度，不需要复杂的拆解操作就能调整执行末端的位置、更换互动演示用的小物件，适配不同的展示互动需求。
