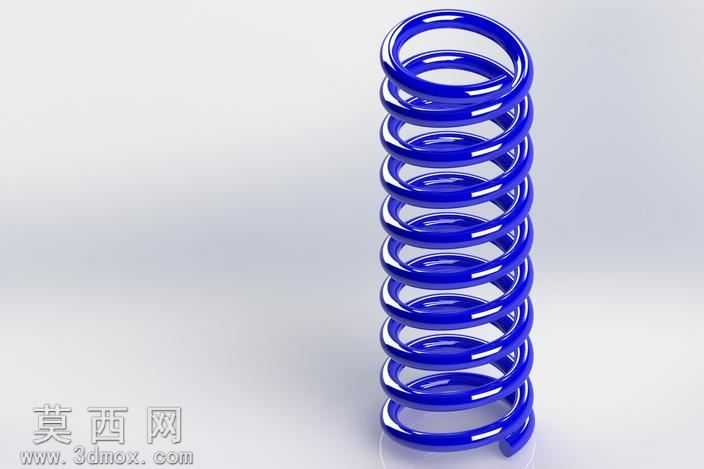

可调节参数式蓝色圆柱螺旋压缩弹簧

本作品为圆柱螺旋压缩弹簧三维建模作品，建模阶段以参数化设计逻辑搭建整体结构，首先确定弹簧的基础螺旋扫掠路径，通过定义螺旋线的节距、圈数、中径参数搭建基础骨架，再绘制圆形簧丝截面沿螺旋路径完成扫掠生成基础实体，建模过程中对弹簧的两端支撑圈做了并紧磨平处理，保证两端端面平整，符合实际压缩弹簧的安装使用要求，同时将簧丝直径、弹簧中径、有效圈数、自由高度等核心尺寸设置为可驱动参数，可根据不同使用场景快速调整参数生成对应规格的弹簧模型，无需重新搭建建模流程。渲染阶段为模型赋予了高光泽蓝色塑料材质，调整材质的反射率、粗糙度参数，模拟出光滑硬质工程塑料的质感，同时在场景中添加了柔和的环境光与定向补光，在弹簧的螺旋曲面表面形成自然的高光过渡与明暗层次，清晰展现出弹簧每一圈簧丝的轮廓形态与螺旋走向，避免螺旋结构出现光影粘连导致的结构模糊问题。结构设计上，该弹簧为等节距圆柱螺旋结构，有效圈部分节距均匀，保证受力时压缩变形均匀稳定，两端并紧的支撑圈不参与弹性变形，主要用于安装时的定位与支撑，避免弹簧工作时出现歪斜、失稳的情况，同时建模时预留了尺寸调整的参数接口，可快速修改参数适配不同的安装空间与弹力需求。设计思路参考了公开的机械弹簧设计规范，在原有基础弹簧结构上做了易用性优化，将原本需要多次计算调整的尺寸参数做了关联驱动，调整单一参数即可同步更新整个弹簧模型的所有关联尺寸，大幅降低了同类型不同规格弹簧的建模重复工作量，模型结构完整无破面，曲面过渡顺滑，可直接用于机械装配场景的虚拟装配、运动仿真，也可用于产品展示场景的渲染输出，能够满足机械设计、产品演示等多场景的使用需求。
