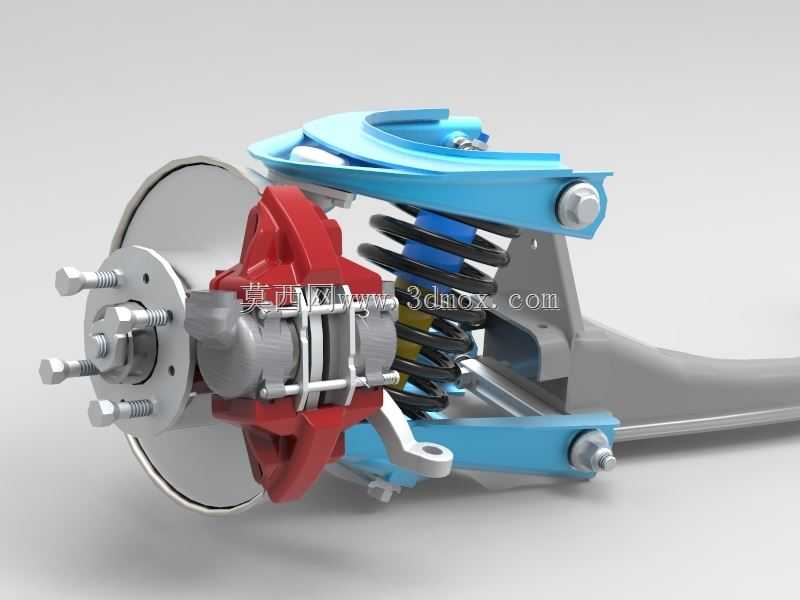

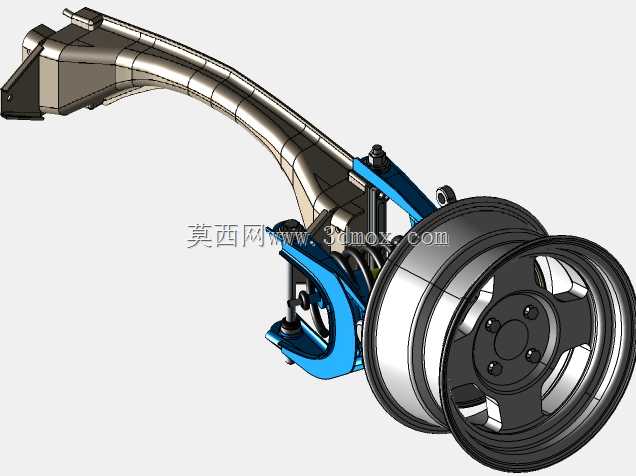

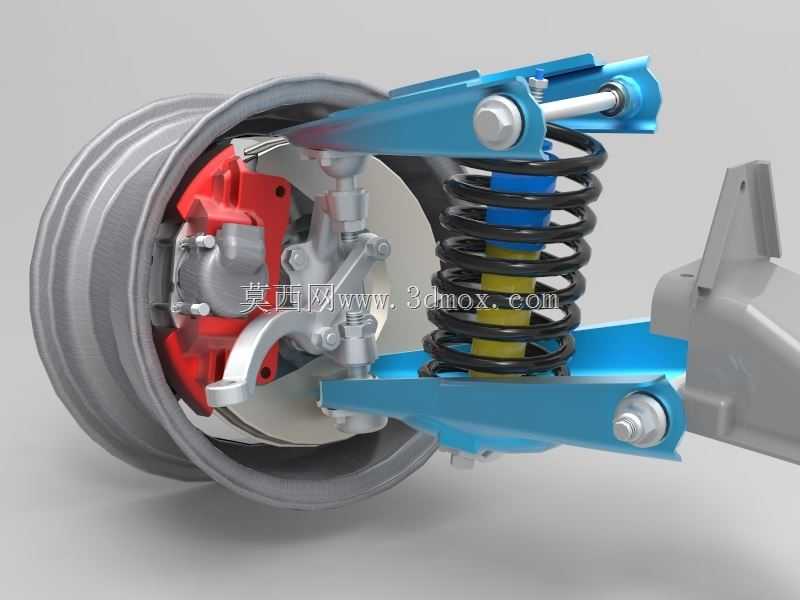

拉达乘用车辆前桥悬挂制动集成结构

该结构为乘用车辆前桥总成，是前置前驱车型前部承载与行驶系统的核心集成部件，主要应用于家用紧凑型乘用车的前部底盘系统，承担着承载车身前部载荷、传递行驶驱动力、实现转向动作、缓冲路面冲击以及提供行车制动能力的多重作用，是保障车辆行驶平顺性、操控稳定性与制动安全性的关键底盘组件。整套结构采用麦弗逊式独立悬架布局，将减震器与螺旋弹簧集成布置，大幅压缩了前舱的横向占用空间，为发动机舱内的动力总成、转向机构与线束管路布置留出充足余量，适配横置前驱动力布局的车型平台。结构包含上下控制臂、转向节、轮毂轴承单元、盘式制动器总成、螺旋弹簧、筒式减震器以及副车架连接端等核心部件，各部件之间通过球铰、橡胶衬套实现柔性连接，在保证结构连接刚度的同时，能够过滤路面传递的细碎振动，避免冲击直接传递至车身。设计过程中优先考虑了安装边界的适配性，轮毂端的螺栓孔位采用标准乘用车轮毂孔距设计，可适配常规13-15寸乘用车轮毂，制动器卡钳的安装位置避开了转向最大角度时的轮毂干涉区域，控制臂与副车架的连接点预留了衬套压装空间，可根据不同调校需求更换不同刚度的橡胶衬套，实现操控性与舒适性的平衡。转向节采用球墨铸铁材质设计，兼顾结构强度与轻量化需求，在车轮跳动与转向过程中能够承受来自路面的纵向、侧向与垂直方向的复合载荷，避免出现结构变形断裂的风险。减震器采用阻尼可调的筒式结构，与螺旋弹簧的刚度匹配经过调校，能够在车辆经过颠簸路面时快速吸收振动能量，抑制弹簧的多余往复跳动，保证轮胎始终与路面保持良好接触。盘式制动器采用浮动卡钳结构，制动盘随轮毂同步转动，制动时卡钳推动两侧摩擦片夹紧制动盘，通过摩擦力实现车轮减速，通风式的制动盘结构能够在连续制动时快速散发热量，避免热衰减导致制动性能下降。整套结构的安装点均按照量产车的底盘布置要求设计，可直接用于同平台车型的底盘开发参考、底盘结构教学演示以及维修拆装实训场景，能够清晰展示前桥系统各部件的连接关系与工作原理。
